Amiga'nın İçine Bir Amigalık Malzeme Daha Nasıl Sığdırılır...

Amiga'nın içine bir Amigalık malzeme daha nasıl sığdırılır?

Bölüm 1 : BVision'ı hazırlamak...

Geçmiş tecrübelerimizden ısındığını iyi bildiğimiz Phase5 BVision ekran kartımızın ısınan bileşeni Permedia GPU'nun üzerine şirin mi şirin bir heatsink ve 5V'luk mini Fan takarak projemize başlayalım...

Bölüm 2 : IndivisionAGA'yı hazırlamak...

IndivisionAGA'nın VGA kablosunun bağlantı soketini sökmemiz gerekiyor çünkü ikinci resimde de görüldüğü gibi BVision ile çakışmasına sebep oluyor.

Havya ve suction kullanarak itinayla bu portu söküyoruz. Kablonun da ucunu kestikten ve açtıktan sonra, doğru yerlere lehimliyoruz.

Gelecek bölüm : IndivisionAGA ve BVision VGA sinyallerini bir VGASwitch ile birleştireceğiz... Görüşmek üzere...

Bölüm 3: Lindy VGA Switch'i hazırlamak...

Eğer siz de Amiga'nızın her iki grafik donanımını tek bir monitörde görüntülemek istiyor, ancak Amiga1200'ünüzün arkasında tek bir VGA çıkışı olmasını istiyorsanız, bir VGA switch'e ihtiyacınız var. Ben bu iş için ekstra güç kaynağı gerektirmeyen Lindy VGA Selector Auto Switch'i seçtim.

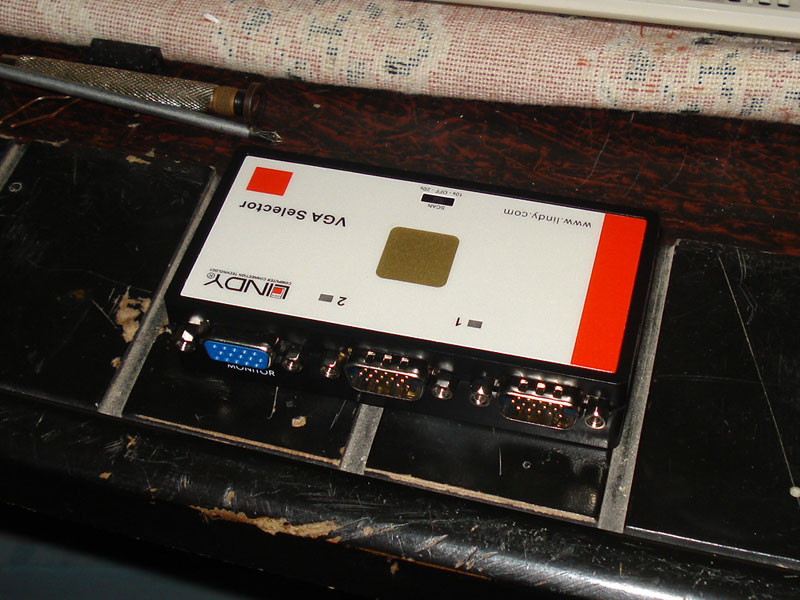

Evet... aşağıdaki ilk resimde de görüldüğü gibi VGA Switch'imizi olduğu şekilde Amiga 1200'ün içine sığdırmak mümkün değil. Diğer parçalardan ona kalan tek uygun yer floppy disk sürücünün altındaki ufak boşluk olduğundan, masamızın üzerinde - birazdan başına geleceklerden habersiz - masumca duran Lindy'yi ters çevirerek katliama başlıyoruz. Ters çeviriyoruz çünkü kutuyu kırmadan açmak için, alttaki mıknatıslı ve yapışkanlı etiketin altındaki 4 gizli vidaya ulaşmalıyız.

Lindy'nin çıplak PCB'sine ulaştıktan sonra, yerden tasarruf etmek için üzerindeki portlardan kurtulmalı ve VGA kablolarını direk PCB'ye lehimlemeliyiz. Ancak portları PCB'ye öyle bir lehimlemişler ki, bir türlü sökmeyi başaramadık. Daha fazla zarar vermemek için üzerinde bırakmaya karar verdik.
---
Evet sırayla önce Indivision AGA'dan gelen VGA kablosunu...
daha sonra BVision'a bağlamak için bir kablo ve VGA soketini...
daha sonra Amiga'mızın arka paneline monte edeceğimiz VGA çıkışını...
ve son olarak da manual switch yapmamızı sağlayan Lindy ile birlikte gelen mavi butonu kablosunu kısalttıktan sonra, doğru noktalara lehimliyoruz.

Bu aşamadan sonra Lindy'nin hazırlıkları neredeyse bitiyor...
Ancak manual butona kolayca ulaşabilmek için Amiga 1200 kasamızda biraz düzenleme yapmamız gerekiyor.

Son olarak butonu dışardan ulaşılabilir olması için kasada açtığımız delikle aynı boyda ekstra bir plastik parçasıyla yükseltiyoruz. Ve Lindy artık kullanılmaya hazır.

Gelecek bölüm : Fast Ata'nın hazırlanması...

Bölüm 4 : Fast ATA'nın hazırlanması ve yerleştirilmesi

Bilindiği üzere Amiga 1200 için üretilen Fast ATA kartları, Rom Portlarınının bulunduğu yere takılıyor. Ancak birinci resimde de görüldüğü gibi, Fast ATA’nın denk geleceği bölgeyi Indivision ve BVision kartlarımız işgal ettiği için, bir çözüm bulmamız gerekiyor. amigakit.com’da bir çözüm düşünülmüş. BVision kit. Ancak bu kit Rom Portları yükselterek Fast ATA’yı BVision ile birlikte kullanabilmemizi sağlıyor. Ancak bu Tower Amiga’lar için bir çözüm, çünkü yükseltilen Rom Portları A1200’ümüzün klavyesinin yerine takılmasına mani oluyor.

Bu durumda yine bir BVision kit satın alıp, eski bir IDE kablosundan yararlanarak Fast Ata’yı başka bir yere yerleştirebilmemize imkan sunacak bu aparatı hazırlıyoruz. Bu parça BVision kit’in içinden çıkan dört Rom Portu’nun her ayağını dikkatlice karşılıklı lehimlenerek hazırlanıyor (toplam 320 lehim). FastATA’nın yeni yerinin uygun olması için, IDE kablosunu keserken sağ tarafa doğru hafif bir açı vermemiz de gerekiyor.

Ayrıca yeni yerinde Fast Ata’nın IDE led bağlantı kablosu da yetişmeyeceğinden, biraz uzatıyoruz.
Yine Fast ATA’nın Gayle soketiyle bağlantısını kuracak olan kablo yetişmeyeceğinden, kullanmadığımız eski IDE kablolarıyla daha uzun hale getiriyoruz (Soketleri söküp daha uzun bir flekse yeniden çakarak).

Ve işte yeni yerine yerleştirilmiş Fast ATA MK III’ümüz… Bağlantıların sarsıntı ile yerinden çıkmamasını sağlamak için bastitçe plastik kablo kelepçeleri ile sabitliyoruz.

Gelecek bölüm: Sabit disk ve DVDRom Drive'ın yerleştirilmesi...

Bölüm 4,5 : İlk denemeler

Amiga'nın içinde bir ısı problemleri :
Indivison AGA diğer ScanDoublerlar gibi ısınmıyor.
Fast ATA da ısı sorunu yaratmıyor.
Sabitdisk biraz ısınıyor ancak, hemen üzerinde temas halindeki hiç ısınmayan büyük DVD sürücü onun yarattığı ısıyı dağıtarak kompense edebiliyor.

Isınan parçalar :
BVision, (ki fan taktık)
Phase5 PowerPC kartı. (ona da şöyle bir çözüm bulduk... Fan dışarı üflüyor)

Bu önlemlerle, Amiga kasasında problem yaratacak derecede bir ısınma söz konusu olmuyor.

Asıl ısınma sorununu eğer klasik Amiga500 Power Suppy'ı kullanıyorsanız yaşıyorsunuz. Amiga öyle fazla güç çekiyor ki, 1 saat içinde Power Supply'dan yanık kokuları gelmeye başlıyor...
Böyle bir sistem kurmayı düşünüyorsanız, bir PC ATX Power Supply'ını amigakit.com'daki bu adaptör ile Amiga'ya uyumlu hale getirip kullanmanızı şiddetle tavsiye ederim.

Bölüm 5 : Sabitdisk ve SlimDVDRom sürücünün yerleştirilmesi...

Sabitdisk'i yerleştirirken dikkat etmemiz gereken 3 husus var...
- Sürücünün altını tamamen kaplayacak, yalıtkan bir malzemeyle kapatmalıyız. Görüldüğü üzere Indivision AGA ile temas halinde. Biz transparan PVC film kullandık.
- Sürücüyü vidalayarak sabitleme olanağımız kalmadığı için, sağ üst köşesinin altına yapıştırdığımız çift taraflı bant ile Power Soketinin üzerindeki düzlüğe yapıştırıyoruz.
- Birazdan klavyenin film bağlantısının da ekleneceği kablo kalabalığını rahatlatmak için mümkün olduğunca kısa bir 2.5" IDE kablosu kullanmalıyız.

Daha önceden yapmış olduğum bir hazırlığa dikkat çekmek istiyorum. Resimde gördünüz ufak 3'lü bağlantı noktasına, anakartın altındaki Güç Soketinin lehimlendiği noktalardan +5V ve Nötr taşıyoruz. Bu bağlantı noktasını kullandığımız ekstra fanları ve DVDRom sürüyü 5Volt ile beslemek için kullanacağız (detaylı fotoğraflar kaybolmuş).

Sürücümüz Laptop sürücüsü olduğu için soldaki yeşil aparatla, bağlantı noktasını 3.5" IDE'ye çeviriyoruz. Diğer kablo ise DVDRom ile hazırladığımız 5V soketimiz arasındaki bağlantıyı kuracak.
DVDRom Sürücüyü sabitlemek için de Sabitdiskin üzerine bir çift taraflı bant yapıştırmamız yeterli. Ve yine mümkün olduğunca kısa bir 3.5" IDE kablosu kullanıyoruz (standart 3 soketli IDE kablosunun uzun tarafını kesince elimizde kalan 2 soketli kablo işimizi görecektir).

Önemli NOT: Bu aşamada Amiga 1200'ünüz için kullandığınız güç kaynağını denemeden geçirmenizi öneririm. Benim kullandığım güç kaynağı DVD sürücüyü de bağladıktan sonra stabilite sorunları yaratmıştı. Sebebini çözebilmiş değiliz. Bu yüzden DVD sürücü ve fanlar için harici bir 5V Adaptör kullandım (yani hazırladığım 5V bağlantı noktasını Anakart Güç Soketi girişinden değil, harici bir girişten besledim).

Bölüm 6 : Son kontroller ve klavyenin yerleştirilmesi...

Evet, parçaların yerleştirilmeleri ve bağlantıları tamamlandı. Bu aşamada olası kısa devreler, yerinden oynamış soketler vs... için sisteme dikkatlice bakıyoruz (Örneğin LindyVGA switch ile Disket sürücü birbirinden şase almamalı. Disket sürücünün altını boydan boya elektrik izole bant ile kaplamıştım).
Klavye olması gereken yere hiç bir sorun yaşamadan tık diye oturuyor.

Gelecek bölüm : Bebeği eve götürmek...

Bölüm 6,5 : Amiga Power Supply'ı CD/DVDRom Sürücü ve 5Volt problemi...

Defleppard Amiga'nın iç düzenlemelerini yaparken, ilerde böyle bir problemle karşılaşabilirsin diye uyararak, harici bir 5V girişi hazırlamıştı... sağolsun.
- Aşağıdaki resimdeki PSU'yu Amiga'ya bağladım. DVDRom sürücüyü ve fanları sağdaki bağlantıya bağladım. Amiga açıldı... DVDRom sürücü çalışmadı.
- PSU'nun içinden ayrı bir 5V çıkışı buldum, onu Amiga'mın harici 5V girişine bağladım ve DVDRom sürücüyü ve fanları soldaki bağlantıya geçirdim. DVDRom sürücüm yine açılmadı.
- Bundan şu dersi çıkardım. Benim kullandığım Amiga Konfigürasyonu diyor ki:

"Arkadaşım ben DVDRom'un 5V'unu, ille de harici ayrı bir 5V adaptörden alacağım."

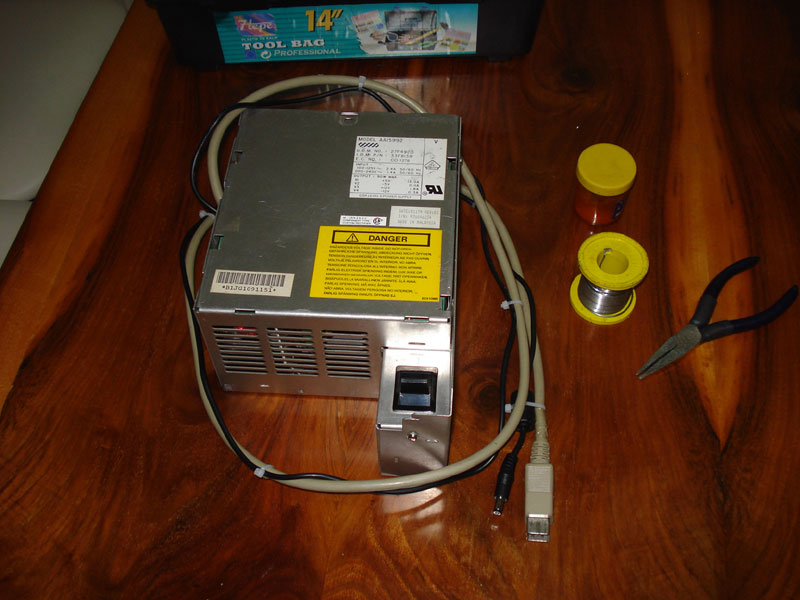

Ben de Samsun Konak sinemasının altındaki elektronikçilerden aldığım 2Amp'lik 5V adaptörü PSU'nun içine yerleştirdim... (İkisi aynı switchle açılıp kapanacak şekilde bağladım). Artık stabilite sorunları olmadan, güç kaynağının ısınma ve çökme sorunları olmadan rahat rahat çalışabileceğim... (Yuppi!)

Problemin kaynağı hala bilinmiyor, ama nasıl üstesinden gelinebileceği sanırım açıklığa kavuşmuş oldu...

Not: PSU için teşekkürler Defleppard...

Not2: PSU değerleri:
IBM 90W Max AT PSU
+ 5V 13.0 Amp
+12V 1.8 Amp
- 12V 0.3 Amp

Bölüm 7 : Bebeği eve getirmek...

Çift ekran kartlı, 3 işlemcili, VGA çıkışlı Amiga1200'ümüzü, SpeedComputer'in atölyesinden eve getiriyoruz. Yolda çok dikkatli sarsmadan taşıyoruz, aman diyim, Indivision AGA yerinden atıverir...

Ve bu proje de burada sona eriyor... İlgilenen herkese teşekkürler... ve...

Special Thanks To:
- Amiga için Commodore'a, rahmetli Jay Miner, Dave Haynie, Carl Sassenrath'a ve tüm ekibine...
- PowerPC ve BVision için Phase5'a...
- Indivision AGA için Individual Computers'a...
- Bunları bize sağlayan Amikit.com'a, Devilish'e...
- Tüm bunları sizlerle paylaşmamızı sağlayan Commodore.gen.tr'ye...
- Ve son olarak ve en önemlisi, bu aşamaları çok daha kısa sürede gerçekleştirebilmemi sağlamak için atölyesini kullanmama izin veren, A1200'ün tüm kasa işçiliğini yapan ve ayrıca neredeyse her aşamada tecrübesini, yardımını ve imkanlarını esirgemeyen Defleppard'a sonsuz teşekkürler...

Bir başka projede görüşmek üzere...
Sağlıcakla kalın!
