ilkerficicilar
|
 |
« : Şubat 09, 2018, 07:09:06 ÖÖ » |
|

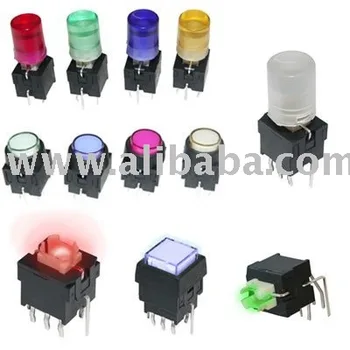

Merhabalar, Kasaya zarar vermemek için reset tuşunu ekmek kasa C64'ün LED'i altına gizlemeyi düşünüyorum. Böylece LED'e bastırıp çekince reset olacak... LED'li butonlar var, ama bizim yuvarlak LED'imiz boyutunda olup olmadığını bilen var mı?.. Yoksa yaylı kontaklı acemice bir kendin-yap çözümüne dönüşecek! Örnekler:  |
|
|
|
|
Logged
|
|
|
|
|
emarti
|
|
« Yanıtla #1 : Şubat 09, 2018, 08:17:01 ÖÖ » |
|
Ekmek kasalar da fikrin güzel olur aslında. Yeni kasada led normalde biraz aşağıda ve düz. Yeni kasada garip bir çıkıntı gibi durabilir.
|
|
|
|
|
Logged
|
|
|
|
|
yavuzg
|
|
« Yanıtla #2 : Şubat 09, 2018, 08:33:24 ÖÖ » |
|
konu açılınca, kasaya zarar vermeden reset yapılması benim de ilgimi çekti. üzerinde reset butonu takılı commodore görünce tüylerim diken diken olur hep  PC'deki CTRL+ALT+DEL benzeri, bazı tuşları, mesela CTRL+C=+DEL gibi, arkada 74HC20 gibi logic entegreye dayalı bir internal reset projesi var mı/yapılmış mı merak ettim... |
|
|
|
|
Logged
|
|
|
|
|
|
|
Simon (Özay Turay)
|
|
« Yanıtla #4 : Şubat 19, 2018, 15:29:32 ÖS » |
|
Bunlardan @i_r_on kullanmıştı Sio2Arduino projesinde. Yanlış bilmiyorsam plastiğin altından da çalışabiliyor belli bir kalınlığa kadar.
|
|
|
|
|
Logged
|
https://retrodergi.com - https://e-turay.com - https://karizmawow.e-turay.comRetro: Commodore 64, Amiga 500, Amiga 1200 Retromsu: Wii, XBox360, XBox, PS3 Slim, PS2 FAT, PS1, PS Vita, Nintendo 3DS, Nintendo 2DS
|
|
|
|
i_r_on
|
|
« Yanıtla #5 : Şubat 19, 2018, 16:07:50 ÖS » |
|
İlker Led'li buton deyince bahsetmedim aslında aklıma gelmişti bir iki alternatif sunmak. Ben şunlardan almıştım. https://www.aliexpress.com/item/10PCS-LOT-Touch-Sensor-Jog-type-touch-module-capacitive-touch-buttons/32416625224.htmlHani Led'i replace ettiğinde C64'e görsel olarak müdahale etmemiş olacaksın. Capacitive touch button koyduğunda bir yere reset falan diye yazman gerekecek. Bir diğer alternatif de dijital çıktısı olan Hall Sensor kullanmak. Mıknatısı yanaştırınca verecek reset'i. Başka bir alternatif accelerometer ve yanına biraz daha lojik kullanmak. Bilgisayarı kaldırınca resetlenecek :p 7 Kernal Mod'da epey saç baş yolup bırakmıştım bir kenara, hall sensor ile geri mi dönsem acaba :p |
|
|
|
|
Logged
|
Every imagination is one's self reflection but not every self reflection is imagination. <I.R.on - 2001> twitter | blog |
|
|
|
ilkerficicilar
|
|
« Yanıtla #6 : Şubat 19, 2018, 16:24:15 ÖS » |
|
Videoda adam 6mm mesafeden kullandı. Amacım sol üste plastiğin altına yerleştirip user porttaki resete bağlamak.
|
|
|
|
|
Logged
|
|
|
|
|
i_r_on
|
|
« Yanıtla #7 : Şubat 19, 2018, 16:54:18 ÖS » |
|
Videoda adam 6mm mesafeden kullandı. Amacım sol üste plastiğin altına yerleştirip user porttaki resete bağlamak.
Benim kullandığım biraz daha ince plastikti. Olabilir ama denemek lazım. Ters tarafında kırmızı ışık da var, bu yüzden ızgaraya koymak daha akıllıca olabilir. |
|
|
|
|
Logged
|
Every imagination is one's self reflection but not every self reflection is imagination. <I.R.on - 2001> twitter | blog |
|
|
|
zangief_34
|
|
« Yanıtla #8 : Şubat 19, 2018, 17:24:48 ÖS » |
|
@iron'un mıknatıs fıkrıne ıstınaden reed role kasa altına koyulabılır,mıknatıs ıle tetıklenır.
|
|
|
|
|
Logged
|
|
|
|
|
ilkerficicilar
|
|
« Yanıtla #9 : Şubat 19, 2018, 17:28:10 ÖS » |
|
Şimdi son durum ne oldu? Sol üstten tutup kaldırıp sallayınca bir yandan reset olup bir yandan da kernal mi değiştirecek garibim  Aslında sağ alta da 1351 emule eden gizli bir touch pad iyi giderdi. |
|
|
|
|
Logged
|
|
|
|
|
i_r_on
|
|
« Yanıtla #10 : Şubat 19, 2018, 17:31:26 ÖS » |
|
Şimdi son durum ne oldu? Sol üstten tutup kaldırıp sallayınca bir yandan reset olup bir yandan da kernal mi değiştirecek garibim Aslında sağ alta da 1351 emule eden gizli bir touch pad iyi giderdi. Son durum : proje rafa (ciddi ciddi c64 board rafta) kalktı bitcoin'in aralık ayındaki rallisi ve devamındaki gelişmeler malesef en çok retro projeleri etkiledi :p |
|
|
|
|
Logged
|
Every imagination is one's self reflection but not every self reflection is imagination. <I.R.on - 2001> twitter | blog |
|
|
|
emarti
|
|
« Yanıtla #11 : Şubat 19, 2018, 20:21:14 ÖS » |
|
Şimdi son durum ne oldu? Sol üstten tutup kaldırıp sallayınca bir yandan reset olup bir yandan da kernal mi değiştirecek garibim Aslında sağ alta da 1351 emule eden gizli bir touch pad iyi giderdi. Yarama tuz bastın abi 1351 işini forum bir türlü halledemedi. GEOS'u mouse ile kullanmak ne güzel olurdu... |
|
|
|
|
Logged
|
|
|
|
|
mrmojorisin
|
|
« Yanıtla #12 : Şubat 19, 2018, 20:35:02 ÖS » |
|
Şimdi son durum ne oldu? Sol üstten tutup kaldırıp sallayınca bir yandan reset olup bir yandan da kernal mi değiştirecek garibim Aslında sağ alta da 1351 emule eden gizli bir touch pad iyi giderdi. Yarama tuz bastın abi 1351 işini forum bir türlü halledemedi. GEOS'u mouse ile kullanmak ne güzel olurdu... Yanlış hatırlamıyorsam @ilkerficicilar Amiga mouse'nun Geos'ta kullanılabildiğinden bahsetmişti. |
|
|
|
|
Logged
|
|
|
|
|
emarti
|
|
« Yanıtla #13 : Şubat 19, 2018, 21:04:01 ÖS » |
|
Şimdi son durum ne oldu? Sol üstten tutup kaldırıp sallayınca bir yandan reset olup bir yandan da kernal mi değiştirecek garibim Aslında sağ alta da 1351 emule eden gizli bir touch pad iyi giderdi. Yarama tuz bastın abi 1351 işini forum bir türlü halledemedi. GEOS'u mouse ile kullanmak ne güzel olurdu... Yanlış hatırlamıyorsam @ilkerficicilar Amiga mouse'nun Geos'ta kullanılabildiğinden bahsetmişti. Buldum http://www.lemon64.com/forum/viewtopic.php?t=64447&sid=820e13ffeb0d815af45cc3f79c1617ec |
|
|
|
|
Logged
|
|
|
|
|
ilkerficicilar
|
|
« Yanıtla #14 : Şubat 19, 2018, 23:45:53 ÖS » |
|
Hazır konusu açılmışken, doğrusu GEOS'u hem toplu bir modifiye mouse ile hem de standart bir MS mouse ile kullanabiliyoruz. Bunların driver'ını yazmıştım. Ayrıca NEOS mouse ile de kullanabiliyoruz, ki kendisi MSX'lerde kullanılan Philips mouse olur asında. Bunun da driver'ını yazmıştım. Tek sorun ne notları ne de bunlardan ikisinin son halini bulamamıştım. Bir tanesi ise benim sitede olacak.
Modifiye mouse ise aslında Amiga mouse, yani öyleymiş. Bilmeden ters bir Amiga mouse'a dönüştürmüşüm PC mouse'u o zamanlar. Klavyeyle etkileşime girmesin diye 4 dirençle voltajları çekiyoruz ve fotodiyotlardan uç alıyoruz bir tek. Kolay.
Amiga mouse için başkalarınca yazılmış iki ayrı driver var bu arada.
Seri veya PS/2 mouse'u ise datasette portuna bağlıyoruz. Tıpkı AT klavye takar gibi. Ardından mouse'a veri göndermesi için izin veriyor gönderdiği 3 byte'ı okuyor ve tekrar susturuyoruz. Eğer gerçekten kullanan çıkacaksa baştan yazabilirim ama piyasada bu mouse'lardan kalmadı artık.
NEOS mouse ise 4 partide gönderiyor X Y verisini. Ne yazık ki sık ölçüm istediği için GEOS driver'ı biraz tutuk olmuştu... Bunu da fazla kullanan olmadığı için (bir tek bendim) üstüne eğilmedim doğrusu.
Günümüz için en iyi çözümse iyi bir USB mouse'u 1351 sinyallerine çevirecek ufak bir Atmega çözümü. Ebay'de TOM2 adıyla yüksek bir fiyata satılıyor. Belki kablosuz bir USB mouse'un alıcısını C64'ün içine, SID'in soketine takmak için yerli ve hesaplı bir çözüm üretebiliriz.
Bu arada bir ek: GEOS, ışıklı kalemle de güzel kullanılıyor. Varsa önerilir.
|
|
|
|
