Gökçe'nin mehşur projesi, Amiga Floppy Terminator!
Evet, A600'ü topladım, artık furia ve CF çalışıyor, PCMCIA ile transfer yapabiliyorum, artık gotek ihtiyacım kalmadı. Ama amiga açılırken iki kere DF0: kontrolü yapıyor. Gotek vb. de bağlı olmadığı için, disket olmadığını algılaması 5sn kadar sürüyor. Yani her boot işleminde toplamda 10sn DF0: kontrolüne gidiyor.
Neyse lafı uzatmayalım, yapılması gereken Amiga ilgili floppy'yi select edince, nCHGN yani, drive içerisinde disket yok sinyali üretmek. Amiga ilgili floppy'yi select edince 10 numaralı nSEL hattını LOW'a düşürüyor. Bizde tam bu anda, nCHGN hattını LOW'a düşürmemiz gerekiyor.
Kısacası 2 nolu pin ile 10 nolu pin arasına bir 1N4148 diot eklememiz yeterli. Hatta eğer hiç bir floopy kullanılamaycaksa, doğrudan 1 ve 2 nolu pinler arasına bir jumper bile takılabilir. Bu durumda 1 nolu pin şase (LOW) olduğu için, ilgili floppy'nin select edilip edilmemesine bakmadan her durumda tüm floppyler için disket yok sinyali üretmiş oluyoruz.

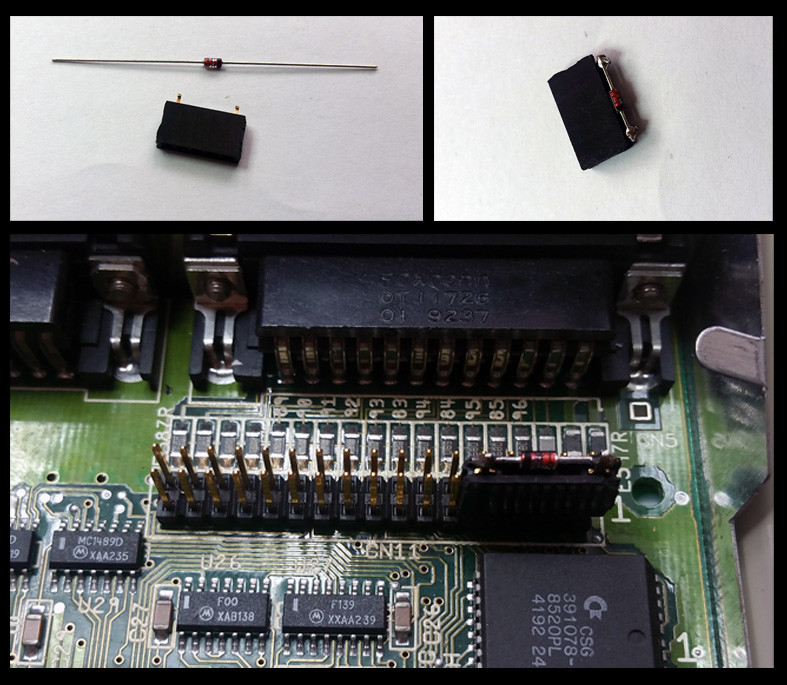

Tabi gerektiğinde çıkarılabilir olması ve lehim atmamamız gerektiği için, tek sıra 5 pin dişi pin headera ihtiyacımız var. Ortadaki kullanmayacağımız 3 pini söküyoruz. Ve diodu lehimliyoruz.
Bu parçanın bir artısı da, floppy takılı değilken WB'de çıkan anlamsız floppy ikonunun ortadan kalkması oldu.
