evreno
Deneyimli
*****
Mesaj Sayısı: 1.229



Üyelik Bilgileri
« Yanıtla #105 : Temmuz 27, 2021, 11:05:25 ÖÖ »

Ölçmedim üstad da eve geçince ölçülere bakarım
Verdiğin linkde ki ürün iş görebilir sanırım teşekkürler
Logged
evreno
Deneyimli
*****
Mesaj Sayısı: 1.229



Üyelik Bilgileri
« Yanıtla #106 : Temmuz 30, 2021, 18:14:27 ÖS »

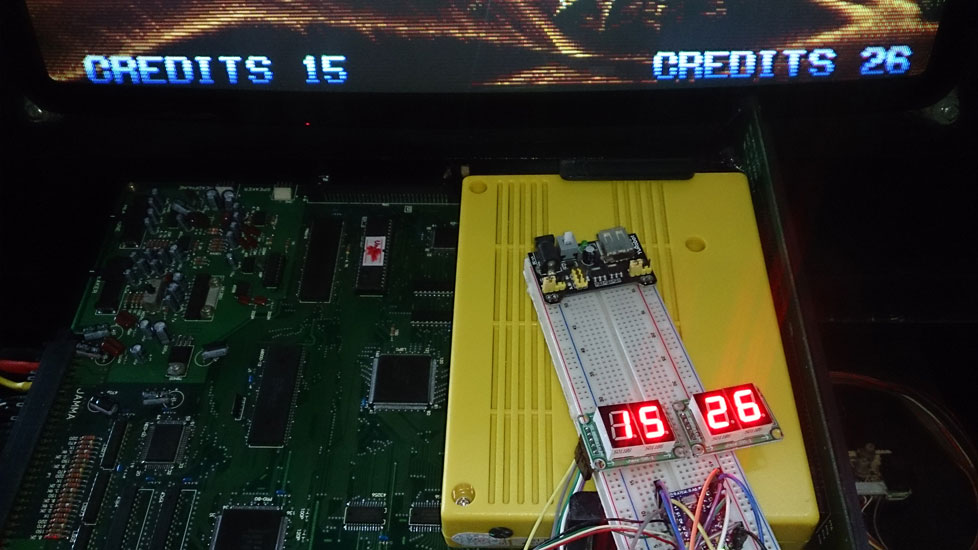

NeoGeo MVS Credit Display projesinde biraz daha yol katettim
MVS de Avrupa bios da tek jeton girişi oluyor USA ve JAPON ise 2 jeton giriş desteği veriyor
Unibios ile region seçme desteği olduğu için bölgeyi USA yapınca oyun içerisinde
aşağıda sağ ve sol olarak iki ayrı kredi sayacı görmeye başlıyoruz
bu şekilde iken sistemi çalıştırdım ve iki ayrı sayaç içinde veri alabildim



Yavuz üstad 161 in 1 de dediğin durumu kontrol ettim oyundan çıkınca jetonu sıfırlıyor sistem , oyun seçim ekranına onun için önce oyun seçin sonra jeton atın yazmışlar zaten Kahkaha

Tek display ile olan testlerde sıkıntı olmadı ama çift display ile bazı düzensizlikler oluyor sistemde tam olarak çözemedim kod ile alakalı değil gibi kodu kontrol ediyorum sıkıntı yok, çalışmada bir sıkıntı var yada atladığım birşey var

Yavuz üstad elimde osiloskop olmadığı için kontrol edemedim

Display port çıkışlarının pin dizilimi

P1
1-2 -> 5V
3 -> P1 clock
4-11 -> ABCD,ABCD display verisi
12-13 -> GND

P2 de aynı şekilde
3. pin P2 clock

P1 ve P2 nin ABCD display verisi paralel yapılmış
yani clock sinyalinden hangi oyuncu olduğu ayrıştırılıyor

P1 ve P2 nin clock sinyal frekansını osiloskopta ölçebilirmisin
acaba frekans çok yüksek arduinonun hızı mı yetmiyor diye düşünmeye başladım
normalde orjinalde 74HC273 kullanılmış o maksimum 24 Mhz görünüyor o yüzden şüphe ettim
birde ikisi aynı anda sinyal verme durumu oluşuyormu ona da bakabilirsen çok sevinirim
Benim kurduğum mantığa göre olmaması gerekir diye düşünüyorum ama emin olmak istedim

rica etsem müsait bir zamanında kontrol edebilirmisin
« Son Düzenleme: Mart 10, 2022, 14:54:58 ÖS Gönderen: evreno » Logged
yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 5.720



Üyelik Bilgileri
« Yanıtla #107 : Temmuz 31, 2021, 00:43:40 ÖÖ »

evren, kontrol ederim elbet ama şehir dışındayım şu an 1 hafta
Logged

evreno
Deneyimli
*****
Mesaj Sayısı: 1.229



Üyelik Bilgileri
« Yanıtla #108 : Temmuz 31, 2021, 09:49:45 ÖÖ »

evren, kontrol ederim elbet ama şehir dışındayım şu an 1 hafta

Tamam abi beklerim sıkıntı değil teşekkürler.
Logged
