« Yanıtla #90 : Haziran 17, 2021, 12:38:15 ÖS »

https://wiki.neogeodev.org/index.php?title=Slot_check_security

RTC çipinin etrafına bak korozyon vs var mı diye.

Bir de VRAM'in ve VDP'nin bacaklarını kontrol et tekrardan...
Logged

evreno
Deneyimli
*****
Mesaj Sayısı: 1.229



Üyelik Bilgileri
« Yanıtla #91 : Haziran 17, 2021, 13:10:01 ÖS »

Pilin etrafındaki bazı chiplerde korozyon vardı lehimlerde
Tüm chiplere bir göz gezdirip lehim tazelemesi yapayım olmazsa
Kondansatörler de bana şüpheli geliyor onları da yenileyeyim
20 yıl bakımı yapmış oluruz en azından Kahkaha
Pil takmadan deniyorum bu arada sistemi onun etkisi olabilir mi?
Metal slug 2 kartı ile test ediyorum pil olmayınca kart tarihi ile oyun tarihi uyuşmayıp bu hatayı veriyor olabilir mi diyeceğim ama
İlk test de neden çalıştı o da ayrı bir konu
Logged
yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 5.720



Üyelik Bilgileri
« Yanıtla #92 : Haziran 17, 2021, 13:32:33 ÖS »

pilsiz çalışabilir tüm MVS ler.

Sorunu teknik olarak özetlemiş wiki. Elindeki klon MVS olmadığına göre bence rtc ve vram/vdc yollarını bacaklarını gözden geçir. bol flux kullanarak vdc (lspc-a0) ayaklarının tüm lehimlerinin üzerinden geç.
Logged

evreno
Deneyimli
*****
Mesaj Sayısı: 1.229



Üyelik Bilgileri
« Yanıtla #93 : Haziran 23, 2021, 13:49:58 ÖS »

Grafik işlemciyi lehim tazelemelerini yaptıktan sonra temizlemiştim ama sanırım iyi temizleyememişim flux kalıntısı kalmış sanırım
elimdeki flux noclean değildi
sonra iyice tiner ve alkol ile temizledim

sorun düzeldi birkaç gün boyunca günde birkaç saat açık bıraktım sıkıntı olmadı

pil etrafındaki entegrelere ve korozyon gördüğüm entegrelere de lehim tazelemesi yaptım sonradan

5V led çalışmıyordu onu değiştireyim dedim ama ledi sökemedim
lehim makinesi lehimi eritmekte çok zorlanıyor
sanırım kartın iç katmanı tamamen GND hattı o yüzden ısı sıkıntısı yaşıyorum diye düşünüyorum 1 bacağı biraz zorlayarak söktüm diğer bacak koparak çıktı bir çözüm bulurum deyip bu şekilde bıraktım

kredi göstergeleri için çalışma yapmaya başladım
fakat henüz çözemedim, sonra biraz daha araştırdım ve şuan sistemi tam anladım gibi
Fakat bir sıkıntım var, ben bread board üzerinde birşeyler denerken sanırım bir yerlere zarar verdim
Makine boşta çalışırken şuan bazen kendi kendine kredi atıyor saniyeler içinde bir bakıyorum ekranda 70-80-9B gibi değerler oluyor
Biraz araştırdım kredi girişi NEO-F0 chipine geliyor
Benim çalışma yaptığım kredi ekranlarının portları da yine bu entegreye bağlı
Portlar ile bu entegre arasında PA2003C entegresi var
Belki bu 2003 entegrelerine zarar verdim ondan arkasında yer alan NEO-F0 a sorunlu sinyaller gidip kendi kendine kredi attırıyor olabilir yada daha kötüsü NEO-F0 da bir sorun oluşturmuş olabilirim (umarım olmamıştır bu custom bir chip çünkü)
PA2003C entegresini araştırdım türkiyede bulunmuyor eşleniği varmı diye biraz araştırınca ULN2003 entegresi ile aynı olduğunu gördüm bu entegreden elimde birkaç tane var yani test edebilirim
fakat PA2003C entegresini sökemedim lehim emme havyası da işe yaramadı
bu kartın delikli komponenlerinde lehimleri sökmek sıkıntılı gibi görünüyor
Yavuz üstad ne yapmam lazım nasıl çıkarabilirim bu chipleri
Logged
yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 5.720



Üyelik Bilgileri
« Yanıtla #94 : Haziran 23, 2021, 19:49:53 ÖS »

...
bu kartın delikli komponenlerinde lehimleri sökmek sıkıntılı gibi görünüyor
Yavuz üstad ne yapmam lazım nasıl çıkarabilirim bu chipleri


Ucuz yol:

Sökemediğin lehim yerlerine ekstra lehim yap. Taze ve bol lehimi daha kolay sökersin.

Olması gereken yol:

Bir elinde üflemeli havya ile 350-375 derecede lehim yerini ısıtırken diğer elinle de lehim pompası ile lehimleri sökeceksin.
Logged

evreno
Deneyimli
*****
Mesaj Sayısı: 1.229



Üyelik Bilgileri
« Yanıtla #95 : Haziran 23, 2021, 21:41:16 ÖS »

Tamam üstad deneyeyim dediğin şekilde
Emme havasını da 375 dereceye ayarlayayım
Durumu yazarım
Logged
evreno
Deneyimli
*****
Mesaj Sayısı: 1.229



Üyelik Bilgileri
« Yanıtla #96 : Temmuz 26, 2021, 18:42:46 ÖS »

Bayramda birkaç gün boş zaman yakalayınca proje ile biraz ilgilenme fırsatım oldu

En son display projesi ile uğraşırken karta zarar vermiştim
MVS kendi kendine jeton atıyordu

Fırsat bulup boşlukta olası arızalanabilecek parçaları değiştirmeye başladım

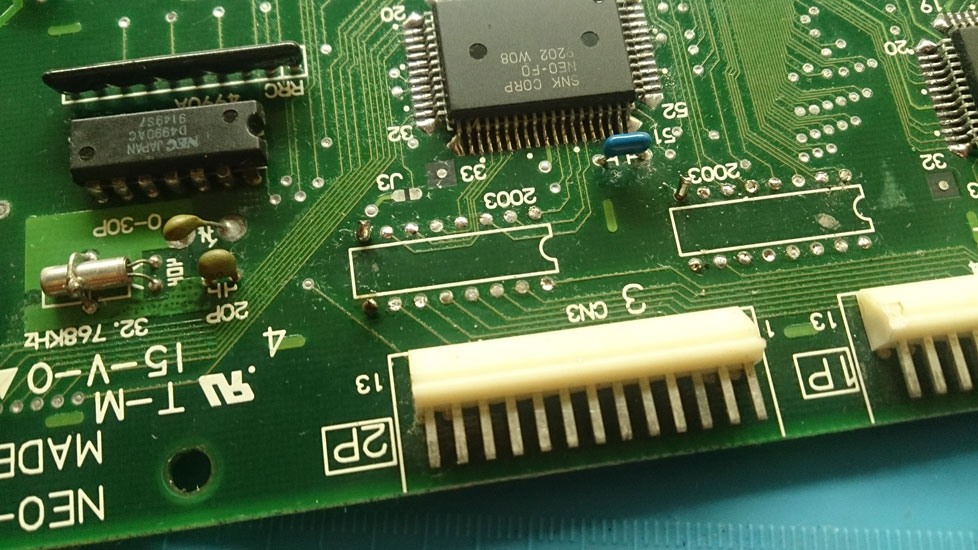

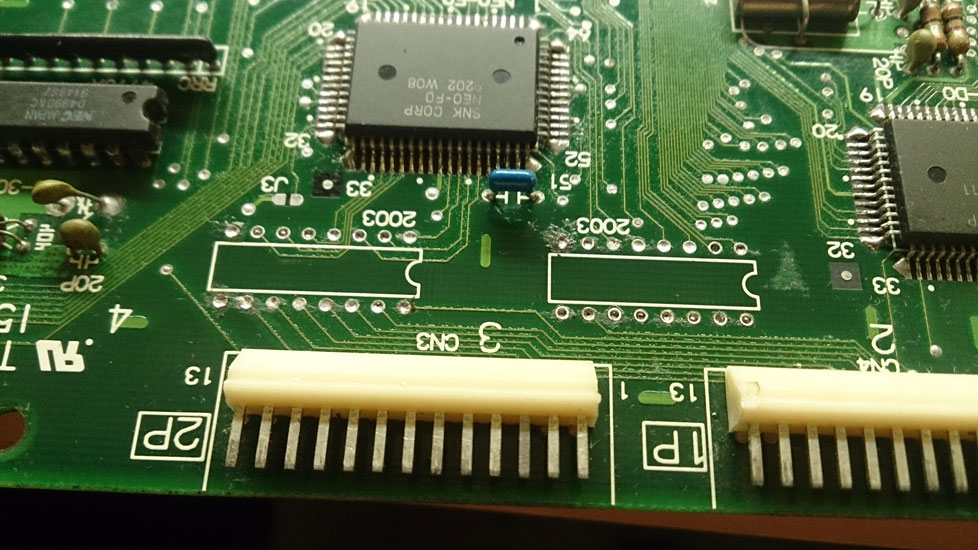

2003 entegreleri elimde vardı onları değiştirdim

Bu kartın delikli bileşenlerini sökmek gerçekten eziyetti
Vakumlu havya vardı elimde onla denedim sökemedim
sonra fark ettim ki alet emiş yapmıyor içerisini açtım baktım
emme pompasının hortumu yırtılmış aynı zamanda da pompa körüklerinden biri de yırtılmış
ZD-915 olan model bu modelin parçalarını temin edebileceğim bir yer varsa bana bilgi verebilirseniz sevinirim

Havya olmayınca iş manuel e döndü pompa ile emdirmeye çalıştım fakat çok iyi sonuç alamadım ben de sonrasında entegrenin bacaklarını dipten kestim



Pinleri tek tek ısıtıp çıkarmak sıkıntı olmadı sadece GND ve 5V olan pinler sıkıntı yarattı biraz onları da yüksek ısıda çıkarabildim





Pinleri çıkardıktan sonra manuel pompa ile bolca taze lehim verip emdirme yaptım ve delik içlerini temizledim sadece GND ve 5V u temizleyemedim onları da taktığım entegrelerin bacaklarını kısaltıp üstten montaj yaptım
Acemilik işte ama sonuçta değiştirmeyi becerdim entegreleri

Bu işlem ile sorun çözülmedi

Bu tarz hassas işler için noclean flux ve temizlik için İPA sipariş vermiştim
onlar da elime ulaştı
Sonrasında forumdan Myazgan elindeki arızalanan MVS yi bana gönderdi yedek parça olarak kullanabilmem için, teşekkürler Miraç bu arada

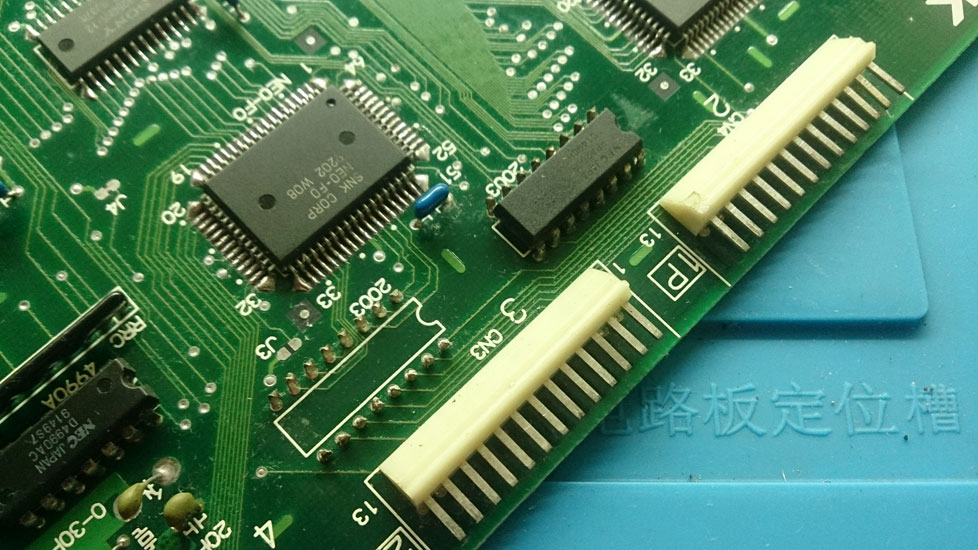

Sonrasında jeton girişlerinin geldiği CRE401 i değiştirdim, sorun yine devam etti

Sonrasında değiştirdiğim entegrelerin bağlı olduğu NEO-F0 chipinin de arızalanmış olabileceğini düşündüm ve onu da yedek parça karttan üflemeli havya ile sökerek değiştirdim, sorun yine devam etti
Acaba Backup RAM de bir sıkıntı mı oldu dedim onu da değiştirdim maalesef sorun düzelmedi

Acemi olunca bu şekilde muhtemel arıza olabilecek parçaları değiştirerek ilerliyorum
Yapacak bir şey yok

Ben karta ilk müdahale ettiğim zamanlarda noclean flux yoktu elimde acaba onun artıkları mı kaldı diye tüm kartı İPA ile temizledim
Sorun düzelmedi

Sonrasında zamanda bir yolculuk yapıp bu arızayı ilk yaşadığım zaman geldi aklıma Kahkaha
Önceki postlarda vardı kırmızı orjinal olmayan donanım uyarısı
Yavuz üstad RTC chipden verir bu hatayı demişti bende chipi temizlemiştim ve o sorun düzelmişti fakat bu jeton atma sorunu halen devam ediyordu
Acaba RTC chip de sorun mu oldu ondan mı yapıyor dedim ve onu da değiştirdim
Bingo sorun düzeldi yani gibi gibi
Gece geç olunca bu şekilde bıraktım ama ara ara yapar durumdaydı
eve geçince tekrar kontrol edeceğim ama sanırım doğru yoldayım Kahkaha

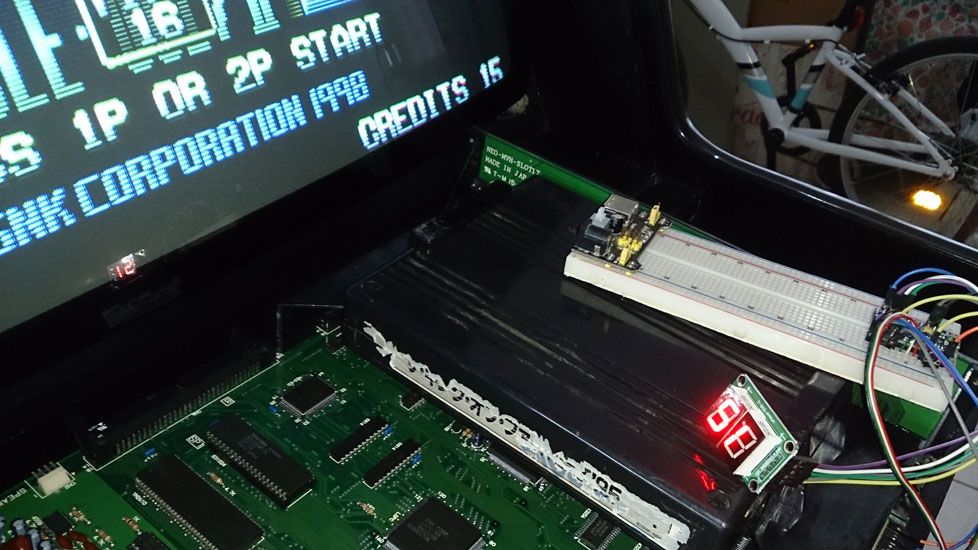

Bu arada display projesini de hallettim
1 adet arduino ve 2 adet SPI 7 segment modül ile işlem tamam



İlgili devre ve kodları tamamlanınca paylaşacağım
« Son Düzenleme: Mart 10, 2022, 14:52:36 ÖS Gönderen: evreno » Logged
yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 5.720



Üyelik Bilgileri
« Yanıtla #97 : Temmuz 26, 2021, 21:43:12 ÖS »

abi belki komik gelecek ama kabin (veya masandaki) JAMMA düzeneğinde kredi mekanizman hatalı olmasın?

Bir de sorunun içerden mi dışardan mı olduğunu anlayabilmek için varsa osiloskopun veya multimetreni JAMMA coin pinlerine bağlayıp gözlemlesene. Voltaj ölçme ayarında yapacaksın bunu. Normalde atıl durumda 5v göstermesi gerekiyor, sistem kendi kendine coin attığında multimetrenin anlık olarak GND gösterip göstermediğine bak.

Bir de pull-up seri dirençleri veya coin hatlarını takip ederek normal bir pull-up direnç'e raslıyormusun ona bak. O boardda bir sürü tekli direnç vardı diye hatırlıyorum.

Sadece 1P 2P soketleri çevresine de odaklanma, JAMMA edge tarafından da geliyor coin sinyali biliyorsunki.

Hatta bir diğer coin sinyali de "Servis" butonu hattı. Ona da bak. Servis butonuna da basınca coin-up olur.

Aklıma gelenler bunlar...

MV-LED projenin sonucununu da bekliyoruz heyecanla. Bana kontrol panelimi deldireceksin sen sonunda Kahkaha

Logged

Aya-Fix-Center
Üye
***
Mesaj Sayısı: 229



Üyelik Bilgileri
« Yanıtla #98 : Temmuz 26, 2021, 23:55:47 ÖS »

Logged

Amiga 500+
Sega Mega Drive 2
Nintendo Wii Mini [Softmode]
8bit Snes Klon Atari
X-Box Classic
Playstation 1 SCHP 7002
evreno
Deneyimli
*****
Mesaj Sayısı: 1.229



Üyelik Bilgileri
« Yanıtla #99 : Temmuz 27, 2021, 00:06:08 ÖÖ »

Bahsettiğin her şeyi kontrol etmiştim üstad
Son kalan sıkıntının kaynağını da buldum
Ben kart bana ilk geldiğinde elimde olan flux ile ramlerin lehimlerini tazelemiştim ya
Etmez olaymışım, ramleri tamamen söktüm
Altlarında flux kalmış, sıkıntı da ondanmış
Hepsini temizleyip yeniden taktım
Sorun düzeldi Kahkaha
Saçma bir sorun olduğu belliydi zaten
Neyse tamir işine elim alıştı en azından diyerek kendimi teselli edeyim Kahkaha
Birkaç saattir çalışıyor sıkıntı yok

Coin ledler ile senin kabin müthiş görünecektir
Az biraz işi kaldı ondan sonra yazarım detayları

Belki sonrasında memory card projesi gelir Kahkaha
« Son Düzenleme: Temmuz 27, 2021, 00:14:44 ÖÖ Gönderen: evreno » Logged
yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 5.720



Üyelik Bilgileri
« Yanıtla #100 : Temmuz 27, 2021, 00:31:05 ÖÖ »

Oh sorunu hallettiğine sevindim...

Bu arada unutmadan söyleyeyim, eğer hoparlörler JAMMA standardına göre bağlanmışsa SAKIN elindeki MVS'in ses çıkış switch'ini "stereo" moduna alma. Eğer hoparlörler JAMMA'dan değil PCB üzerindeki konnektörlerden doğru şekilde bağlanmadıysa ve switch'i stereo'ya alırsan PCB'ye zarar verirsin (NEO-D0, Z80 veya Sound RAM v.s.)

MV-LED projenin bitmiş halini bekliyorum...
Logged

yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 5.720



Üyelik Bilgileri
« Yanıtla #101 : Temmuz 27, 2021, 00:37:28 ÖÖ »

Bu arada, 161-in-1 kartuşunda denedin mi bu kredi LED olayını? Yani ne oluyor merak ettim oyun değiştirdiğinde alet sapıtıyor mu? Kredi sıfırlanıyor mu?
Logged

evreno
Deneyimli
*****
Mesaj Sayısı: 1.229



Üyelik Bilgileri
« Yanıtla #102 : Temmuz 27, 2021, 01:06:34 ÖÖ »

Kullanım kılavuzunda yazıyordu okumuştum üstad dediğin gibi jamma sokette hoparlör bağlı iken switch i mono da olduğuna dikkat edin diyor
Milleti uyaracaklarına tasarımı ona göre yapsalarmış ya Kahkaha
161 in 1 de denemedim açıkcası test edip bilgi veririm
Testleri yapıp kararlı duruma gelince senin kabin için de yapıp gönderirim sana Kahkaha sen planlamanı yap şimdiden
O panel delinecek kaçarı yok Kahkaha
Logged
evreno
Deneyimli
*****
Mesaj Sayısı: 1.229



Üyelik Bilgileri
« Yanıtla #103 : Temmuz 27, 2021, 10:38:55 ÖÖ »

@Aya-Fix-Center üstad benim sıkıntılı parça bunlar değil

Ana ünite içerisinde vakum motoru var, onun üzerinde lastik hortum var kıvrılan yerden yırtılma yapmış boruyu biraz kısaltıp onu hallettim, hortum gibi birşey onu bulurum gerekirse de birde körük lastiği var onu nerden bulabilirim bilemedim
aşağıda foto ekledim



Logged
yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 5.720



Üyelik Bilgileri
« Yanıtla #104 : Temmuz 27, 2021, 10:54:10 ÖÖ »

evren, ölçüsü ne o körüğün? Akvaryum hava motoru körüğü de olabilir belki onun yerine...

Şunlara bir bak istersen

https://www.aliexpress.com/item/4001192793458.html
Logged
