[i_r_on]

ÖNEMLİ : Kartuşun kullanımı ile ilgili detaylar için mesajın altına bakın.





Kartuşun gelişme aşamalarını adım adım anlatan ana konu şurada : http://www.commodore.gen.tr/forum/index.php?topic=11034.0

Kısaca özet geçeyim,

Soru : IRQHack64 nedir?
Cevap : Temelde Bir arduino pro mini, bir adet micro sd kart modül ve bir adet de 27C512 64kx8bit eprom'dan müteşekkil C64 kartuşudur.

Soru : Ne işe yarar?
Cevap :
1. Üzerinde Menü/Reset butonuna uzun süreli basılmak suretiyle pahalı bir reset butonu olarak kullanılabilir.

2. Tek parça halindeki prg formatındaki C64 oyun / program / müzik vesaire dosyaları micro sd karttan c64'e hızlıca yüklemeye yarar. (Reset vs. hariç 20k / saniye gibi bir hızla)

3. Usb2ttl kablosu yardımıyla arduino üstündeki yazılım güncellenebilir. Ayrıca yine bu kablo ile pc üstünden kartuşa (dolayısıyla c64'e) çalıştırılmak üzere program gönderilebilir.


Soru : Ne yapmaz?
Cevap : Multi Ice, FC serisi kartuşlar gibi genel amaçlı kartuş fonksiyonları yoktur.

Soru : İstenirse daha başka neler yapabilir?
Cevap : Dekoratif amaçlı masaüstünde yahut buzdolabı üstünde magnet ile kullanılabilir

Şaka bir yana, yazılım geliştirilirse mikro sd kart'tan veya PC'den 1541'e disk imajı aktarmakta kullanılabilir. Yine aynı şekilde yazılım geliştirilirse PRG dışındaki C64'e has dosya formatlarını oynatmak için destek eklenebilir. Yine aynı şekilde yazılım geliştirilirse c64'de çalıştırılan bir program için usb bağlantısı sayesinde bir debug aracı olarak da kullanılabilir.

Soru: Peki nasıl görünüyor bu meret?

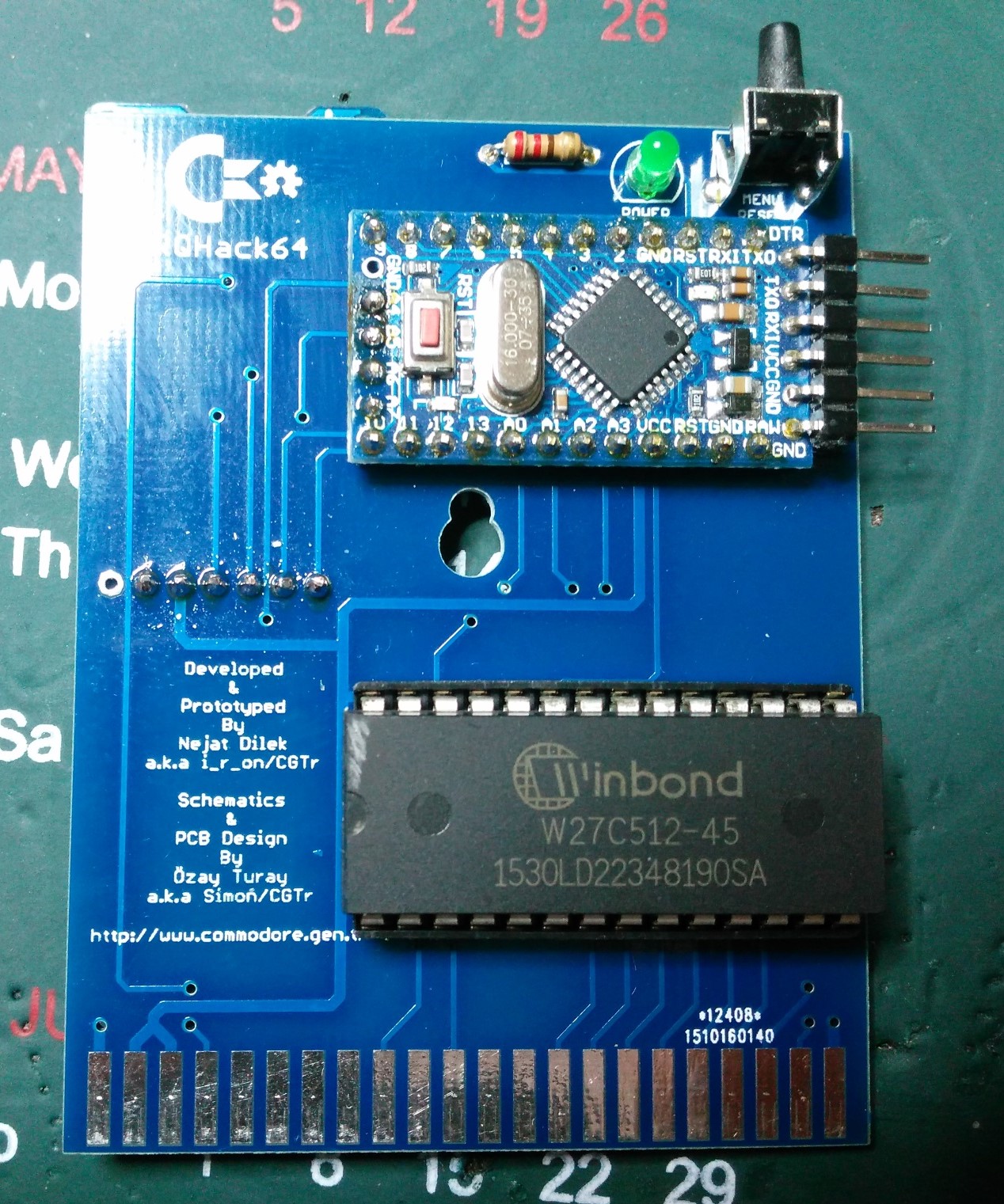

Cevap : PCB'yi tasarlamış olan Özay'ın monte ettiği bir tanesinin görüntüsü aşağıdaki şekilde.  (C64'e takmasan da alıp duvarına asarsın, o kadar şık )






Soru: Bırak şimdi tatavayı, çalışırken görebiliyor muyuz?
Cevap :
Genel çalışma şekli



Prototip üstünde Pc'den program transferi (komut satırından çalışan bir programla yapılabiliyor)




Soru: Önsipariş demişsin o nasıl olacak?
Cevap : Yeterli talep gelmesi durumunda pcb ve malzeme siparişi vereceğim. İşsiz bir tanıdığıma lehim yapmayı öğretip ona monte ettirmeyi düşünüyorum. (Öğrendiğinde benden iyi lehim yapacağını düşündüğüm birisi)

Soru: Fiyatı ne olacak?
Kargo hariç : 64 TL

Soru: Şimdi sipariş versek ne zaman elimize geçer?
Cevap : Pcb'lerin tedarik süreci ortalama 1 ay. Diğer malzemelerle beraber düşünüldüğünde min. 35-40 gün gibi bir süre söz konusu.

Önsipariş listesi
-----------------------


1. byeni - 1 - Gönderildi
2. asit - 1 - Gönderildi
3. sonytech - 1 - Gönderildi
4. Tesellum - 1 - Gönderildi
5. ilkerficicilar - 1 - Gönderildi
6. leviathank - 1 - Gönderildi
7. toddler - 1 - Gönderildi
8. wizofwor - 1 - Gönderildi
9. cihangirabi - 1 - Gönderildi
10. dvdhacker - 2 - 1 adet gönderildi
11. WildLord - 2 - Gönderildi
12. yucelbilik - 1 - Gönderildi
13. jacknife - 1 - Gönderildi
14. mrmojorisin - 1 - Gönderildi
15. savagery - 1 - Gönderildi
16. Commandate - 1 - Gönderildi
17. emintolga - 1 - Gönderildi
18. arnavutrafet - 1 - Gönderildi
19. AmigaMan - 1 - Gönderildi
20. g 600 - 1 - Gönderildi
21. zanpinoz - 1 - Gönderildi
22. Voltron - 2 - Gönderildi
23. perpetual_007 - 1 - Gönderildi
24. KNG - 1 - Gönderildi
25. gameretro - 1 - Gönderildi
26. kaizen71 - 1 - Gönderildi
27. hakkan - 1 - Gönderildi
28. POLAT27 - 2 - Gönderildi
29. guru68 - 1 - Gönderildi
30. 2019 - 1 - Gönderildi
31. dodogildo - 1 - Gönderildi
32. MeG - 1 - Gönderildi
33. phantom - 1 - Gönderildi
34. merty - 1 - Gönderildi
35. ateskd - 1 - Gönderildi



PS1 : Fotoğraflarda göründüğü şekli ile plastik kutusuz ve micro sd kart olmadan gönderilecektir.
PS2 : Elde edilecek gelirin bir bölümü (Özay ile aramızda anlaşacağız ) Özay Turay'a gidecektir.
PS3 : Özay pay kabul etmedi, kartuşun gelirleri kayınbirader'e kaldı



Kartuşun kullanımı şu şekilde,

1. Bir adet mikro sd kart'a ihtiyacınız var. Pc'ye takıp FAT olarak formatlamanız gerekiyor bu kartı.

2. D64 / T64 dosyalarının içinden çıkan yahut hali hazırda elinizde olan program dosyalarını sd kartta istediğiniz klasör yapısında aktarın. Yine aynı şekilde 8k / 16k'lık crt uzantılı kartuş imajlarını da atabilirsiniz.

Bu iş için DirMaster programını tavsiye ederim : http://style64.org/dirmaster

Dosyaları attıktan sonra FAT yapısı dosyaları sıralı tutmadığı için opsiyonel olarak bir sıralama programı kullanabilirsiniz.


Örn. Fat Sorter programı : Fat Sorter
veya Özay'ın daha önce paylaştığı şu : http://www.commodore.gen.tr/dosyalar/simon/Tapuino/Files/FolderSort.zip

Kısıtlar :
1. Sd kart içinde en derin dizin yapısı 200 karakter civarı olmalı.
2. Arduino'nun kısıtlı hafızasından ötürü bir dizinde en fazla 255 dosya listeler kartuş. Daha fazla dosya koymayın. Örn. oyunları Games diye bir klasör altında alfabenin harflerinin altında saklayabilirsiniz. Klasör sayısında yahut genel olarak dosya sayısında başka bir kısıt yok.

3. Sd Kart'ı kartuşa, kartuşu C64'e takın. Bazı pcb'ler kartuş yuvasına tam oturmayabilir. Yarım mm gibi bir fazlalık var sanırım, bir defa taktıktan sonra sıkıntı olmuyor yahut kartuşun expansion port'a girdiği sağ ve sol tarafından çok hafif eğeleyebilirsiniz.

4. C64'ü açtıktan sonra kartuş üstündeki butona hızlı tek basış karşınıza menüyü getirir. Menü ekrana geldikten sonra dosya listesini arduino'dan çekmek için ekran gidip gelecek. Bu gayet normal bir durum.

5. Menüdeyken + / - tuşları sırasıyla menüde yukarı / aşağı gezinmeyi sağlar. Return tuşu ile bir dizinin içine girebilirsiniz yahut bir program veya kartuş imajı üstündeyseniz bunun yüklemesini yapar. < ve > tuşları ile de birden fazla sayfada içerik söz konusu ise bunlar arasında gezinebilirsiniz.


Kartuş üstündeki butona anlık değil, biraz uzunca basarsanız c64'ü resetleme fonksiyonuna sahip olursunuz.&nbsp;

2 saniyeden uzun süre ile basıp bırakırsanız son yüklediğiniz program otomatik olarak c64 açılışında çalışacak şekilde ayarlanır. (Autoboot)

Autoboot özelliğini kaldırmak için C64'ü açın, kartuş üstündeki butona tek tık yapıp menüyü açın. Menüde iken 2 saniyeden uzun süre bastığınızda autoboot özelliği iptal olur.

Bu mesajın ekindeki keybooter.prg'yi sd kartın kök dizinine atıp autoboot olarak ayarlarsanız 0,1,2,3,4,5,6,7,8,9 tuşlarının her birine açılışta hızlıca erişebileceğiniz programlar atamanız mümkün olur.
sd kartın kök dizinine istediğiniz programları, 0.prg, 1.prg...9.prg şeklinde kaydedin ve c64'ünüz açılırken ilgili tuşa basılı tutun. Açılışta ayarladığınız program çalışacaktır.

Örn. 0 tuşunda synth cart'ı çalıştırmak istiyorsanız, synth cart'ın prg dosyasını 0.prg olarak sd Kart'a atın. keybooter.prg'yi üstte açıkladığım gibi IrqHack64 menüsünden çalıştırdıktan sonra kartuşun üstündeki butona 2 sn.'den uzun süre basın. C64'ü kapatın, tekrar açtığınızda 0 tuşuna basılı tutun. Synth cart programı çalıştıracaktır. (Program ismini örnek verdim, crt dosyaları hariç kartuşun çalıştırdığı tüm programları bu şekilde çalıştırabilirsiniz)

Programlama bilginiz varsa kartuşta çalışan menü, eprom'daki loader, arduino'ya yüklenip c64'te çalışan launcher gibi detayları değiştirip kartuşu kendinize özelleştirebilirsiniz.

Tüm source'lar şurada : https://www.tepetaklak.com:8443/svn/Public

Kartuşun üstünde yüklü gelen Wizofwor'un menüsünün source'ları ise şurada : https://github.com/wizofwor/irqHack64/tree/master/Browser

not: Son bir kaç değişiklik iki tarafta da yok. Yakında güncellenir.

Son olarak kartuşun arduino üstünde yüklü gelen menü yazılımından farklı bir menü yazılımı çalıştırma özelliği de mevcut. Yeni yayınlanan bir menü versiyonuna geçmek için size sağlanan irqhack64.prg isimli menü yazılımını sd Kart'ın kök dizinine atmanız yeterli. Bu mesajın ekinde yer alan dosyalar güncel olan dosyalar değil. Onları dikkate almayın.

Turbo menüye sahip son sürüm yazılıma aşağıdaki linkten erişebilirsiniz.
http://www.tepetaklak.com/data/IRQHack64Turbo.zip

Eski kartuşunuzu güncellemeyecekseniz yukarıdaki zip içinde sizin için gerekli tek dosya iki menü seçeneğinden biri.

C64\Menü\I_R_on\irqhack64.prg
C64\Menü\wizofwor\irqhack64.prg

Bunlardan birini sd Kart'ınızın kök dizinine kopyalayın. Turbo moda sahip yeni versiyonda kartuş üstünde yüklü menü olmadığı için sd Kart'a menü programını atmak elzem.

Güncelleme yapacaksanız (sadece ilk partide dağıttım kartuşlar için geçerli) prosedür zip'in içindeki Okubeni.txt dosyasında açıklanmış durumda.

3 misli hızlanmış halinin ve biraz da kartuşun çalışmasının anlatıldığı video da şöyle :

[i_r_on]

Yanılmıyorsam ptt kargo ücreti en hafif gönderi için 7,75tl . Bilginiz olsun.

Bizde fiyatlandırmada yuvarlak hesaplama tarzı esas. 64 tl de zaten commodore 64'ün 64'ü idi. Biraz pahalı bir iş yaparsak 128 olur

Tekrar belirtmekte fayda var benim kendime bir gelir beklentim yok bu işten. İşsiz bir tanıdığıma (kayınbiraderim) verdim bu işi. Lehim yapmayı öğrenmiş oldu hem de kendine ufak bir meşgale oldu.

Bu arada sadece 6 kişi adresini gönderdi şu ana kadar. Diğer arkadaşlar da gönderirlerse toplu paketleme şenliklerini başlatmayı düşünüyorum.

ps1: Güzel haber : China post air mail ile gelen pcb'ler de bana gelmeden önce uğrayacakları son noktaya gelmişler.
ps2: Lehim kalitesi konusunda endişesi olan olabilir. Benden daha yatkın eli bu işlere. (Hani ona yaptırmasam kalite daha iyi olmazdı)

[arnavutrafet]

Fiyatlama sistemine çok sevindim, iyi ki amiga 1200'ü satmışım hiç o işin altından kalkamazdık

[Simon (Özay Turay)]

ps2: Lehim kalitesi konusunda endişesi olan olabilir. Benden daha yatkın eli bu işlere. (Hani ona yaptırmasam kalite daha iyi olmazdı)

Lehim dediğin nedir ki verirsin sıcaklığı erir gider yeter ki gönüller coşsun.

[i_r_on]

Fiyatlama sistemine çok sevindim, iyi ki amiga 1200'ü satmışım hiç o işin altından kalkamazdık

Sorun olmaz, fiyatı makul yapacak bir para birimi buluruz Misal yen gibi. 64 ve 128 özel rakamlar. Biri 2 üssü 6, diğer 2 üssü 7.

Lehim dediğin nedir ki verirsin sıcaklığı erir gider yeter ki gönüller coşsun.

Tuzdu o, akar... akar... akar...

[perpetual_007]

Mümkünse ben de sıraya girebilir miyim ?

[i_r_on]

Mümkünse ben de sıraya girebilir miyim ?

Son durumda listedekine ek 3-4 tane fazla için malzeme mevcut. Mümkündür.

[Agony]

Özay ustanın SD2IEC projesinden ne farkı var diye sorsam ayıp etmem sanırım?

[ilkerficicilar]

Bu arada ben autoboot kısmını yanlış anlamışım. O iki saniyelik basışı her açılışta yapmak lazım sanmıştım, meğer ilgili programı işaretlemek içinmiş. Bu haliyle neredeyse herhangi bir oyun/program kartuşu gibi kullanmak mümkün:

Tak IRQHack64'ü, aç C64'ü, şakkk, en sevdiğin program karşında.

[wizofwor]

Özay ustanın SD2IEC projesinden ne farkı var diye sorsam ayıp etmem sanırım?

SD2IEC disket sürücüsüymüş gibi IEC protokolü üzerinden çalışıyor. LOAD"$",8,1 yazmak mümkün. DOS Wedge vb. kullanmak mümkün. IRQHack64 prg dosyasını RAM'a ışınlıyor (Işınla beni Scotty.). Bu sayede çok çok daha hızlı çalışıyor. Ancak uyumluluk durumu sanki SD2IEC'den bir tık daha aşağıda gibi.

[i_r_on]

@Agony : wizofwor aslında güzel açıklamış. Irqhack64 aslında ne kartuş, ne de bir IEC bus'tan konuşan disk sürücü gibi. Belleğe veri transferi için kendine has bir yönteme sahip bir donanım.

Sd2iec'in mutlaka c64 tarafında bir yazılım ile boot edilmesi gerekirken IrqHack64 bunu eprom'daki 256 byte'lık bir yazılım ve onu kontrol eden arduino sayesinde sağlayabiliyor. Bu sayede mesela ayarladığın bir oyuna c64'ü autoboot ettirmek gibi şeyler de mümkün olabiliyor. Özel bir kartuşla aynı şeyi Sd2iec ile de yapabilirsin muhtemelen.

Pek tabii sd2iec'e özellikle uyarlanmış oyun disketleri vesaire mevcut.  IrqHack64'ün sürücü emülasyonu gibi bir özelliği yok.

[Enson]

IrqHack64 için i_r_on ve simon ikinize de ayrı ayrı teşekkür ederim, hani otuz yıldır görmediğiniz bir dostunuzla karşılaşırsınız da, sanki samimiyet anlamında dün ayrılmış gibi gelir, benim için öyle oldu. (yazar burada c64 kasdediyor, mini buluşma falan yapmadık:) )

IrqHack64 takıp saniyeler içinde eski dostlarla hasret giderdik, gianayı yine bitiremedim.

ufak not: benim gibi uğraşmayın, aradığınız klavyede ki  (+)artı ve (-)eksi tuşları, bir de (<) ve (>), joistiğiniz sağlam


[i_r_on]

@Enson : Maalesef daha kimseye gönderim yapamadım. Herkesin arduino yazılımını değiştiremeyeceğinden yahut uğraşmayacağından hareketle autoboot olayında kalan can sıkan bir bug'ı gidermeye çalışıyorum.

Menü üstündeki kontroller biraz sallapati oldu, başka yerlere odaklandığım için antin kuntin tuşlarda kaldı kontroller.

[Enson]

O zaman bir kullanıcı geri dönüşü yapa bilir miyim?, benim fikrim seçtiğin tuşlar çok güzel, bir sonraki dosya ve bir sonraki sayfa, uyumlu, çok pratik ve kullanıcı dostu bir kartuş ve benim sahip olduğum ilk kartuş,
+ ve - tuşları ile dosyalar arası gezerken sayfa renk değiştirmesine alışmaya çalışıyorum sadece

[i_r_on]

@Enson : Border'ın renk değiştirmesi aslında menü kodunun eski versiyonunda kalan bir debug özelliğinden başka bir şey değil. Arada attığım videolara bakarsan menünün yeni halinde o rahatsız edici kısmı kaldırdım.

@ilkerficicilar : Evet aynen o şekilde. Geliştirmesi arduino'daki hafıza sınırları ve benim tembelliğimden dolayı biraz çetrefilli oldu. Bütün directory'yi hafızada tutamadığım için menüde her gezinildiğinde geçilen dizinleri bir stack'e atmam gerekiyor. En son seçilmiş oyuna kadar olan tüm yolu bulup atmega'nın eeprom'una atıyorum, fix bir lokasyonu da bu dizindeki prg boot edilecek şeklinde güncelliyorum. C64 açılışında bir daha reset çakıp programı yüklüyorum. (ikinci reset'e gerek yok ancak diğer türlüsünü denemedim.)

Basit bir boot programı yazılıp misal klavyenin her bir tuşuna bir program atayıp o programın çalışması sağlanabilir. Tabii bunun için c64'den arduino'ya olan veri gönderimini daha sağlıklı bir yöntemle değiştirmem gerekir. Şu an için veri gönderimi ekranın tepesinde veya ortasında irq üretme işinin modülasyonu ile yapılıyor. Yani 1 ekran taramasında 1 bit, 250 byte göndersek 250*8 / 50 = 40 sn. sürer pek feasible değil. Sd karttaki dosyaları indeksleyip numara verip 2 byte'ta işi halletsek bu sefer de sd karta dosya eklenmesi durumunda aynı indeksi yakalayamayız.

Gerçi open source olduğu için isteyen statik mapping yapabilir tuşlarla arduino'dan yüklenecek programlara. Bir ihtimal de pc tarafında sd karttaki içeriği yönetecek bir programla bu mapping işi kolaylaştırılabilir.

Gerçi kaç kişi kullanır bu özelliği ayrı mesele.

[arnavutrafet]
