ÖNEMLİ : Kartuşun kullanımı ile ilgili detaylar için mesajın altına bakın.
Kartuşun gelişme aşamalarını adım adım anlatan ana konu şurada :
http://www.commodore.gen.tr/forum/index.php?topic=11034.0Kısaca özet geçeyim,
Soru : IRQHack64 nedir?Cevap : Temelde Bir arduino pro mini, bir adet micro sd kart modül ve bir adet de 27C512 64kx8bit eprom'dan müteşekkil C64 kartuşudur.
Soru : Ne işe yarar? Cevap :
1. Üzerinde Menü/Reset butonuna uzun süreli basılmak suretiyle pahalı bir reset butonu olarak kullanılabilir.
2. Tek parça halindeki prg formatındaki C64 oyun / program / müzik vesaire dosyaları micro sd karttan c64'e hızlıca yüklemeye yarar. (Reset vs. hariç 20k / saniye gibi bir hızla)
3. Usb2ttl kablosu yardımıyla arduino üstündeki yazılım güncellenebilir. Ayrıca yine bu kablo ile pc üstünden kartuşa (dolayısıyla c64'e) çalıştırılmak üzere program gönderilebilir.
Soru : Ne yapmaz? Cevap : Multi Ice, FC serisi kartuşlar gibi genel amaçlı kartuş fonksiyonları yoktur.
Soru : İstenirse daha başka neler yapabilir?Cevap : Dekoratif amaçlı masaüstünde yahut buzdolabı üstünde magnet ile kullanılabilir
Şaka bir yana, yazılım geliştirilirse mikro sd kart'tan veya PC'den 1541'e disk imajı aktarmakta kullanılabilir. Yine aynı şekilde yazılım geliştirilirse PRG dışındaki C64'e has dosya formatlarını oynatmak için destek eklenebilir. Yine aynı şekilde yazılım geliştirilirse c64'de çalıştırılan bir program için usb bağlantısı sayesinde bir debug aracı olarak da kullanılabilir.

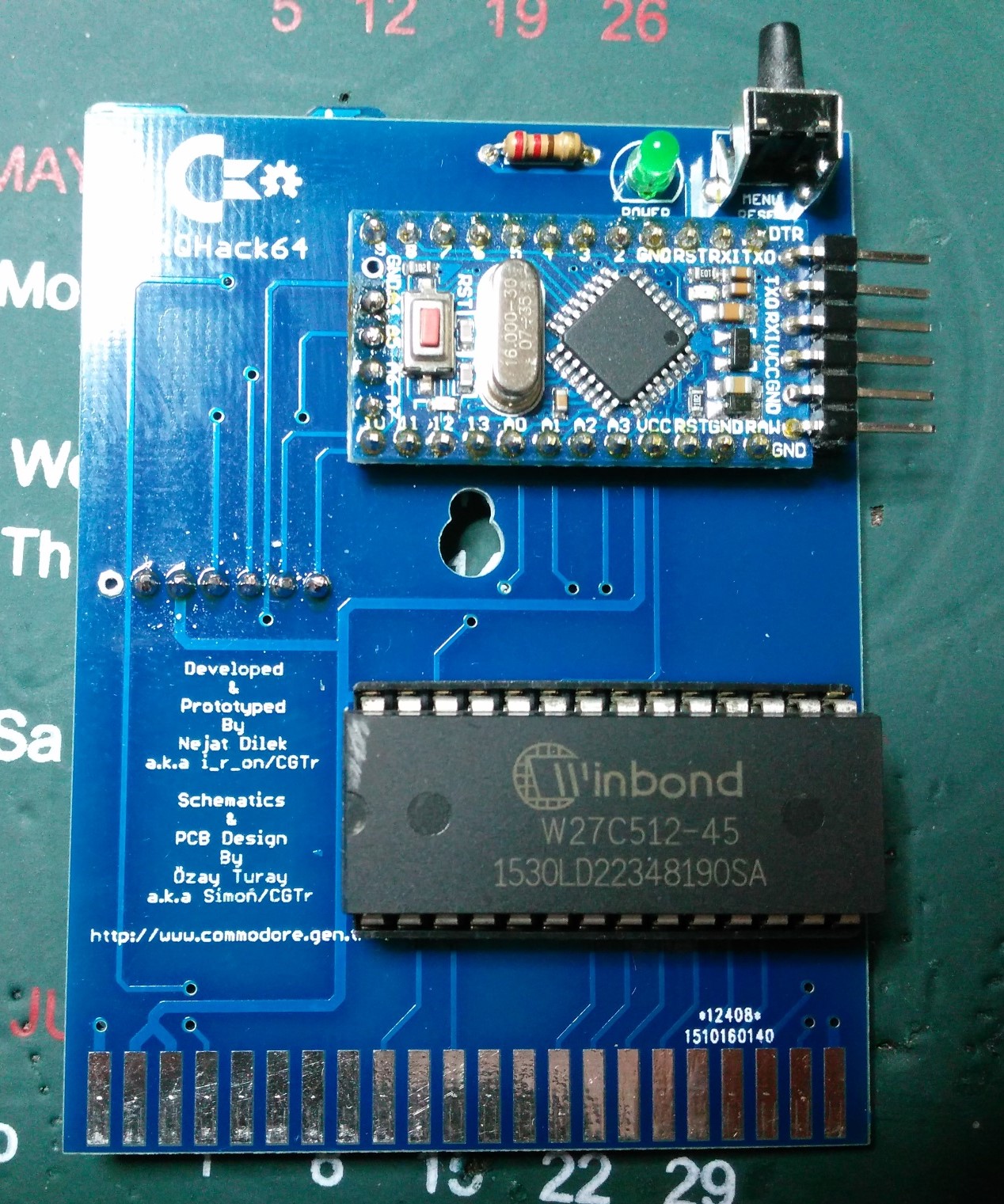

Soru: Peki nasıl görünüyor bu meret?Cevap : PCB'yi tasarlamış olan Özay'ın monte ettiği bir tanesinin görüntüsü aşağıdaki şekilde. (C64'e takmasan da alıp duvarına asarsın, o kadar şık
)
Soru: Bırak şimdi tatavayı, çalışırken görebiliyor muyuz?Cevap :
Genel çalışma şekli
Prototip üstünde Pc'den program transferi (komut satırından çalışan bir programla yapılabiliyor)
Soru: Önsipariş demişsin o nasıl olacak?Cevap : Yeterli talep gelmesi durumunda pcb ve malzeme siparişi vereceğim. İşsiz bir tanıdığıma lehim yapmayı öğretip ona monte ettirmeyi düşünüyorum. (Öğrendiğinde benden iyi lehim yapacağını düşündüğüm birisi)
Soru: Fiyatı ne olacak?Kargo hariç : 64 TL
Soru: Şimdi sipariş versek ne zaman elimize geçer?Cevap : Pcb'lerin tedarik süreci ortalama 1 ay. Diğer malzemelerle beraber düşünüldüğünde min. 35-40 gün gibi bir süre söz konusu.
Önsipariş listesi
-----------------------
1. byeni - 1 - Gönderildi
2. asit - 1 - Gönderildi
3. sonytech - 1 - Gönderildi
4. Tesellum - 1 - Gönderildi
5. ilkerficicilar - 1 - Gönderildi
6. leviathank - 1 - Gönderildi
7. toddler - 1 - Gönderildi
8. wizofwor - 1 - Gönderildi
9. cihangirabi - 1 - Gönderildi
10. dvdhacker - 2 - 1 adet gönderildi
11. WildLord - 2 - Gönderildi
12. yucelbilik - 1 - Gönderildi
13. jacknife - 1 - Gönderildi
14. mrmojorisin - 1 - Gönderildi
15. savagery - 1 - Gönderildi
16. Commandate - 1 - Gönderildi
17. emintolga - 1 - Gönderildi
18. arnavutrafet - 1 - Gönderildi
19. AmigaMan - 1 - Gönderildi
20. g 600 - 1 - Gönderildi
21. zanpinoz - 1 - Gönderildi
22. Voltron - 2 - Gönderildi
23. perpetual_007 - 1 - Gönderildi
24. KNG - 1 - Gönderildi
25. gameretro - 1 - Gönderildi
26. kaizen71 - 1 - Gönderildi
27. hakkan - 1 - Gönderildi
28. POLAT27 - 2 - Gönderildi
29. guru68 - 1 - Gönderildi
30. 2019 - 1 - Gönderildi
31. dodogildo - 1 - Gönderildi
32. MeG - 1 - Gönderildi
33. phantom - 1 - Gönderildi
34. merty - 1 - Gönderildi
35. ateskd - 1 - Gönderildi
PS1 : Fotoğraflarda göründüğü şekli ile plastik kutusuz ve micro sd kart olmadan gönderilecektir.
PS2 : Elde edilecek gelirin bir bölümü (Özay ile aramızda anlaşacağız
) Özay Turay'a gidecektir.
PS3 : Özay pay kabul etmedi, kartuşun gelirleri kayınbirader'e kaldı
Kartuşun kullanımı şu şekilde,
1. Bir adet mikro sd kart'a ihtiyacınız var. Pc'ye takıp FAT olarak formatlamanız gerekiyor bu kartı.
2. D64 / T64 dosyalarının içinden çıkan yahut hali hazırda elinizde olan program dosyalarını sd kartta istediğiniz klasör yapısında aktarın. Yine aynı şekilde 8k / 16k'lık crt uzantılı kartuş imajlarını da atabilirsiniz.
Bu iş için DirMaster programını tavsiye ederim : http://style64.org/dirmasterDosyaları attıktan sonra FAT yapısı dosyaları sıralı tutmadığı için opsiyonel olarak bir sıralama programı kullanabilirsiniz.
Örn. Fat Sorter programı : Fat Sorterveya Özay'ın daha önce paylaştığı şu :
http://www.commodore.gen.tr/dosyalar/simon/Tapuino/Files/FolderSort.zipKısıtlar :
1. Sd kart içinde en derin dizin yapısı 200 karakter civarı olmalı.
2. Arduino'nun kısıtlı hafızasından ötürü bir dizinde en fazla 255 dosya listeler kartuş. Daha fazla dosya koymayın. Örn. oyunları Games diye bir klasör altında alfabenin harflerinin altında saklayabilirsiniz. Klasör sayısında yahut genel olarak dosya sayısında başka bir kısıt yok.
3. Sd Kart'ı kartuşa, kartuşu C64'e takın. Bazı pcb'ler kartuş yuvasına tam oturmayabilir. Yarım mm gibi bir fazlalık var sanırım, bir defa taktıktan sonra sıkıntı olmuyor yahut kartuşun expansion port'a girdiği sağ ve sol tarafından çok hafif eğeleyebilirsiniz.
4. C64'ü açtıktan sonra kartuş üstündeki butona hızlı tek basış karşınıza menüyü getirir. Menü ekrana geldikten sonra dosya listesini arduino'dan çekmek için ekran gidip gelecek. Bu gayet normal bir durum.
5. Menüdeyken + / - tuşları sırasıyla menüde yukarı / aşağı gezinmeyi sağlar. Return tuşu ile bir dizinin içine girebilirsiniz yahut bir program veya kartuş imajı üstündeyseniz bunun yüklemesini yapar. < ve > tuşları ile de birden fazla sayfada içerik söz konusu ise bunlar arasında gezinebilirsiniz.
Kartuş üstündeki butona anlık değil, biraz uzunca basarsanız c64'ü resetleme fonksiyonuna sahip olursunuz.
2 saniyeden uzun süre ile basıp bırakırsanız son yüklediğiniz program otomatik olarak c64 açılışında çalışacak şekilde ayarlanır. (Autoboot)
Autoboot özelliğini kaldırmak için C64'ü açın, kartuş üstündeki butona tek tık yapıp menüyü açın. Menüde iken 2 saniyeden uzun süre bastığınızda autoboot özelliği iptal olur.
Bu mesajın ekindeki
keybooter.prg'yi sd kartın kök dizinine atıp autoboot olarak ayarlarsanız 0,1,2,3,4,5,6,7,8,9 tuşlarının her birine açılışta hızlıca erişebileceğiniz programlar atamanız mümkün olur.
sd kartın kök dizinine istediğiniz programları, 0.prg, 1.prg...9.prg şeklinde kaydedin ve c64'ünüz açılırken ilgili tuşa basılı tutun. Açılışta ayarladığınız program çalışacaktır.
Örn. 0 tuşunda synth cart'ı çalıştırmak istiyorsanız, synth cart'ın prg dosyasını 0.prg olarak sd Kart'a atın. keybooter.prg'yi üstte açıkladığım gibi IrqHack64 menüsünden çalıştırdıktan sonra kartuşun üstündeki butona 2 sn.'den uzun süre basın. C64'ü kapatın, tekrar açtığınızda 0 tuşuna basılı tutun. Synth cart programı çalıştıracaktır. (Program ismini örnek verdim, crt dosyaları hariç kartuşun çalıştırdığı tüm programları bu şekilde çalıştırabilirsiniz)
Programlama bilginiz varsa kartuşta çalışan menü, eprom'daki loader, arduino'ya yüklenip c64'te çalışan launcher gibi detayları değiştirip kartuşu kendinize özelleştirebilirsiniz.
Tüm source'lar şurada : https://www.tepetaklak.com:8443/svn/PublicKartuşun üstünde yüklü gelen Wizofwor'un menüsünün source'ları ise şurada : https://github.com/wizofwor/irqHack64/tree/master/Browsernot: Son bir kaç değişiklik iki tarafta da yok. Yakında güncellenir.
Son olarak kartuşun arduino üstünde yüklü gelen menü yazılımından farklı bir menü yazılımı çalıştırma özelliği de mevcut. Yeni yayınlanan bir menü versiyonuna geçmek için size sağlanan
irqhack64.prg isimli menü yazılımını sd Kart'ın kök dizinine atmanız yeterli. Bu mesajın ekinde yer alan dosyalar güncel olan dosyalar değil. Onları dikkate almayın.
Turbo menüye sahip son sürüm yazılıma aşağıdaki linkten erişebilirsiniz.
http://www.tepetaklak.com/data/IRQHack64Turbo.zipEski kartuşunuzu güncellemeyecekseniz yukarıdaki zip içinde sizin için gerekli tek dosya iki menü seçeneğinden biri.
C64\Menü\I_R_on\irqhack64.prg
C64\Menü\wizofwor\irqhack64.prg
Bunlardan birini sd Kart'ınızın kök dizinine kopyalayın. Turbo moda sahip yeni versiyonda kartuş üstünde yüklü menü olmadığı için sd Kart'a menü programını atmak elzem.
Güncelleme yapacaksanız (sadece ilk partide dağıttım kartuşlar için geçerli) prosedür zip'in içindeki Okubeni.txt dosyasında açıklanmış durumda.
3 misli hızlanmış halinin ve biraz da kartuşun çalışmasının anlatıldığı video da şöyle :
