Gönderen Konu: [TAMİRAT] Neo Geo MVS MV1B  (Okunma Sayısı 1074 defa)
0 Üye ve 1 Ziyaretçi konuyu incelemekte.
yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 3.791



Üyelik Bilgileri
« : Nisan 15, 2017, 14:56:23 ÖS »

@phantom'un paketinden devam ediyoruz. Bu seferki tamirat konumuz NeoGeo MVS arcade kartı MV1B model. Bu tek slot'luk  son dönem imal edilmiş en küçük boy MVS modelidir.

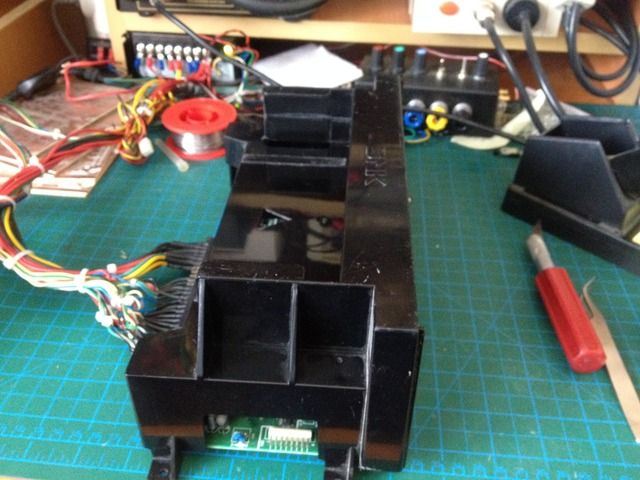

@phantom'un bana söylediği kadarıyla bu kartın sorunu siyah ekran vermesiymiş. Ben kartı önce gözle muayene ediyorum ve test sistemime takıyorum.



Gerçekten de siyah bir ekran karşılıyor bizi. Ancak @phantom'a da söyledğim gibi bir çok sorunlu MVS tamir ettim, siyah ekran vereniyle çok nadir karşılaşmıştım. Nitekim JAMMA soketiyle hafif oynadığım zaman görüntü geldi.



Buradan kartın öncelikli sorunlarını hemen anlıyoruz;

1) MVS siyah ekran veriyorsa ya kartta çok ciddi sorun vardır ya da JAMMA soketi aşırı kirlenmiş olabilir.

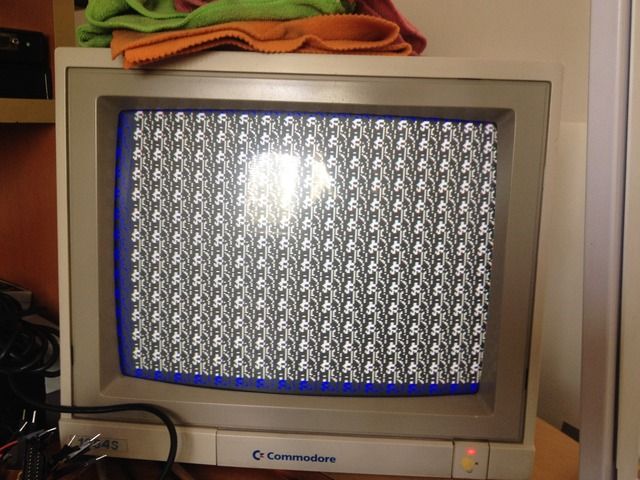

2) MVS'in açılışta oyun kartuşu yokken gördüğümüz test grid (ızgara şeklindeki şekil) burada aşırı derecede bozuk şekilde geliyor ancak yine de geliyor olması MVS'in arkaplanda çalıştığı anlamına geliyor (CPU, Work RAM, BAckup RAM, Palette RAM, Color RAM çalışıyor demektir).

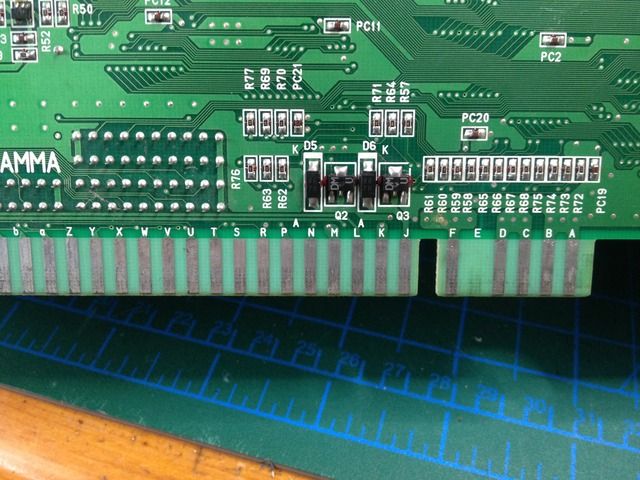

MVS'in JAMMA soketine giren pinlerinin durumu böyle.



Bu yazılarımı yazarken mümkün mertebe herkezin yapabileceği basit tamirat ipuçlarına da yer vermek istiyorum ki temelde arcade kart problemlerinin %90'ı bu basit ipuçları ile hallolabilecek seviyededir.

Örneğin aldığınız her kartı önce güzel bir temizleyin ki fiziksel arızalar, yani darbeler, çizikler, kopuk hatlar vs ortaya çıksın.

Mesela bu kartın durumundan sorunlu kısmı hemen göremiyoruz.

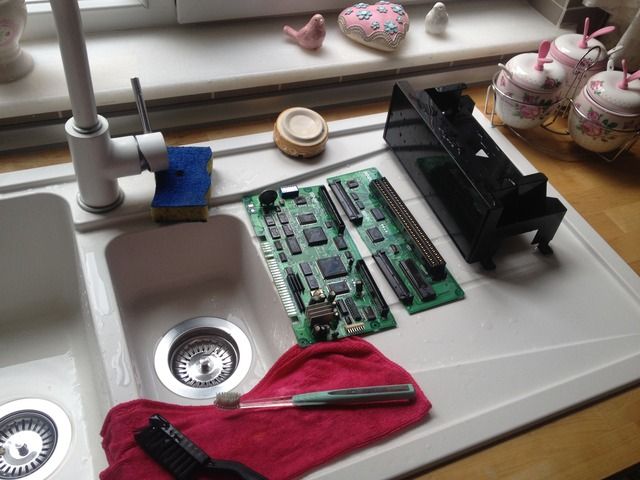

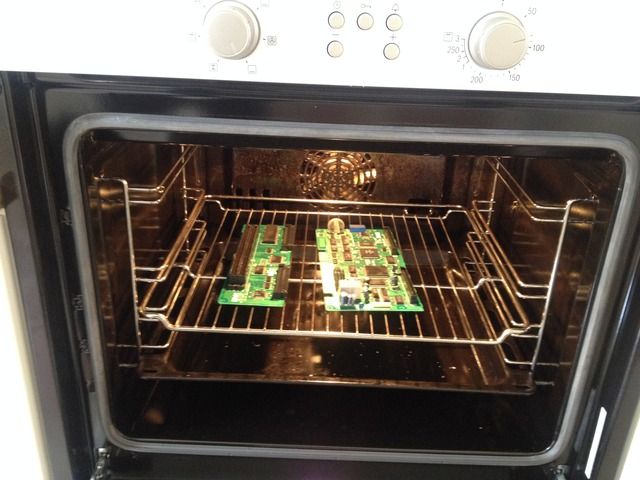

Yıkama ve kurutma işlemi sonrası sorunlu yerleri hem daha iyi görebilir hem de daha rahat müdahale edebilirsiniz.

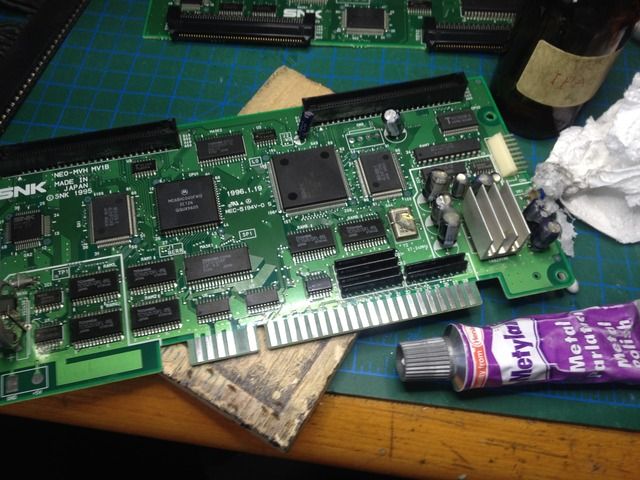

Bir diğer önemli ama basit müdahale JAMMA edge konnektör pinlerinin güzelce temizlenmesi.



Logged

yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 3.791



Üyelik Bilgileri
« Yanıtla #1 : Nisan 15, 2017, 15:09:05 ÖS »

Kartın sorunlarına bakarken herkezin yapabileceği bir diğer basit test ise dokunmak

Kart çalışırken elinize dikkatlice alıp hafif (ama kıracak gibi değil gerçekten hafif) biraz esnetin. Sorun değişiyor mu bakın. Ve yine kart çalışırken çeşitli çiplerin üzerine bastırın, bakalım basit bir temassızlık mı var?

Örneğin benim bu rutin elle testlerim sonucu MVS'in BIOS çipine dokunduğumda sorunlu ekran görüntüsünün anlık olarak düzeldiğiniz gördüm Kahkaha





Burada dokunduğum çip bu tür MVS slotlarda SMD olarak bulunan bir EEPROM'a gömülmüş BIOS çipi.



Mercekle baktığımda çok emin olmamakla birlikte muhtemel çok hafif lehim çatlakları mevcut.



Hemen müdahalemizi yapıyoruz. Bolca flux ve basit bir havya ile bacaklardaki lehimlerin üzerinden geçmek kolay zira bu çip o kadar da küçük bir çip değil.



Denememizi yapıyoruz ve veriyoruz power'ı



İşte...



Sonra bir de kartuş takıp deniyoruz. Burada dikkat edin MVS'in plastik koruyucu kabı yoksa mutlaka ağır MVS kartuşunu başka bir şeyle destekleyin. Yoksa iki PCB'yi tutan konnektörler bu yükü kend başlarına taşıyamazlar ve temassızlık durumları olabilir.



Ve kartımız gayet güzel çalışıyor. Ses vs de var, sorunsuz...



Son olarak kartın üzerindeki pili kontrol ediyorum. Bu piller ömürleri bitince akmalarıyla meşhur ancak bu MV1B kartları nispeten daha yeni olduğundan belki bu pilde hala can vardır diyorum...



Normalde 3V görmemiz lazım 2.0V görüyoruz. Yine de pil tamamen ölmüş olsaydı 0-0.5V civarı bir voltaj görürdük. Bu şarjlı bir pil olduğundan bu kadar süre elektrik verilmemiş bir MVS'e göre normaldir 2.0V. Bu sebeple bu pili değiştirmiyorum. Ancak tavsiyem bir pil mod'u yapılması. O eğlenceyi de @phantom'a bırakalım, ufak ufak o da bu tür işlere başlamak ister

Son olarak takılmış bir buton sinyali vs var mı diye bir de I/O testlerini yapıyorum. Tüm butonları test ediyorum herhangi bir sorun yok...



Böylece basit bir kaç müdahale ile bir MVS'i tamir etmiş olduk...
Logged

phantom
Üye4
***
Mesaj Sayısı: 791



Üyelik Bilgileri
« Yanıtla #2 : Nisan 15, 2017, 15:25:42 ÖS »

@yavuzg benim su halimle ancak 1-2 yil icinde yapabilecegim tamiratlari 24 saat gecmeden şipşak hallettin ya daha diyecek bir soz bulamiyorum , bir yandan hayranlikla izliyor, bir yandan kendi kendime hayiflaniyorum.
Tekrar ellerine, emegine saglik
Logged
phantom
Üye4
***
Mesaj Sayısı: 791



Üyelik Bilgileri
« Yanıtla #3 : Nisan 15, 2017, 15:30:59 ÖS »

Bu arada temel konulari iyice pekistirmis olduk
Balik tutmayi ogreniyoruz yani yavas yavas, pil işi bende artik
Logged
yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 3.791



Üyelik Bilgileri
« Yanıtla #4 : Nisan 15, 2017, 15:32:26 ÖS »

@yavuzg benim su halimle ancak 1-2 yil icinde yapabilecegim tamiratlari 24 saat gecmeden şipşak hallettin ya daha diyecek bir soz bulamiyorum , bir yandan hayranlikla izliyor, bir yandan kendi kendime hayiflaniyorum.
Tekrar ellerine, emegine saglik

abi hayıflan diye değil hem sen hemde okuyan herkez faydalansın diye yazıyorum Tami elbette 155 bacaklı SH-2 çipini reflow etmeye başlayamazsın hemen, bunun için elinin alışması lazım ancak diğer tamiratlarımda dikkat edersen ne osiloskop kullandım ne de kompleks test süreçlerine girdim. Bunlarla başlayabilirsin ufak ufak tamirat işlerine

Ha ben 24 saatte yaparım sen 1 haftada, bu tamamen el alışkanlığı ancak yapmaya başlarsan hele de kart ilk defa sorunsuz açılınca çok zevk alırsın, kendinle gurur duyarsın
Logged

phantom
Üye4
***
Mesaj Sayısı: 791



Üyelik Bilgileri
« Yanıtla #5 : Nisan 15, 2017, 15:37:02 ÖS »

Cok dogru soyluyorsun, zaten baska bir konu acip senden guzel bir lehim istasyonu tavsiyesi isteyecegim
Logged
phantom
Üye4
***
Mesaj Sayısı: 791



Üyelik Bilgileri
« Yanıtla #6 : Nisan 15, 2017, 15:38:08 ÖS »

Bu arada en heyecanlisini sona sakliyorsun, farkettim
Logged
LW3D
Genel Yönetici
*****
Mesaj Sayısı: 9.319


Günü Kurtaran Avam Hiooargggh :)


Üyelik Bilgileri WWW
« Yanıtla #7 : Nisan 15, 2017, 18:29:53 ÖS »

Çok faydalı oldu... Phantom'un kartının hayata dönmesi de mutluluk verici.. Eline sağlık Yavuz.
Logged

WildLord
Üye3
***
Mesaj Sayısı: 289



Üyelik Bilgileri
« Yanıtla #8 : Nisan 15, 2017, 20:49:36 ÖS »

yavuzg, hem yetenekli bir elektronik üstadı hem de iyi bir yazar. Bir insanda bu ikisi kolay kolay bir arada bulunmuyor. Çocukken Bruce Lee filmlerini seyrederken gaza gelip adrenalinden sokağa fırlardık. yavuzg yazılarını okuduktan sonra bende kenarda tamir edilmeyi bekleyen cihazlara bulaşma hissi uyanıyor. Ellerine sağlık yeni macerelarını merakla gözlüyorum.
Logged
Chameleon
Üye
***
Mesaj Sayısı: 29



Üyelik Bilgileri
« Yanıtla #9 : Nisan 16, 2017, 02:14:13 ÖÖ »

Valla hocam, her bir yazınızı hayranlıkla okuyorum. Ellerinize sağlık
Logged
keikonda
Üye
***
Mesaj Sayısı: 16



Üyelik Bilgileri
« Yanıtla #10 : Nisan 20, 2017, 00:07:44 ÖÖ »

Kısa ama çok etkili bir konu olmuş, ellerinize sağlık Kahkaha
Logged
Amiga24
Üye2
***
Mesaj Sayısı: 154



Üyelik Bilgileri
« Yanıtla #11 : Nisan 20, 2017, 08:24:59 ÖÖ »

Çok güzel ve yol gösterici bir çalışma daha. Elinize sağlık
Logged

Amiga 1200 HD 80MB + Elbox 1200 / 4 + 68882 50Mhz CoP
Amiga 500 + Amiga 590 HDP
Amiga 500 Plus
Commodore 1084S Montr
LW3D
Genel Yönetici
*****
Mesaj Sayısı: 9.319


Günü Kurtaran Avam Hiooargggh :)


Üyelik Bilgileri WWW
« Yanıtla #12 : Mayıs 21, 2017, 00:14:12 ÖÖ »

Diyelim ki, bios çipine bastırdın ama bir işe yaramadı O zaman ne yapardınız sayın yavuzG

MV1FZSB-2 Board'da bu sorunla karşılaşıyorum


* neogeo_problemk.jpg (46.61 KB, 640x360 - Görüntüleme: 30 kez.)
Logged

yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 3.791



Üyelik Bilgileri
« Yanıtla #13 : Mayıs 21, 2017, 00:46:28 ÖÖ »

daha önce çalışıyormuydu?

hatlarda kopukluk vardır. iyice kontrol et. yok bişey göremedim dediğinde bir daha kontrol et. tamam artık kopukluk falan yok eminim dediğinde bir daha bir daha kontrol et

bios çipinin lehimlerini tazeleyebilirsin.

SFIX rom'u da sorunlu olabilir. çok ısınıyormu bi bak.
Logged

yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 3.791



Üyelik Bilgileri
« Yanıtla #14 : Mayıs 21, 2017, 00:50:47 ÖÖ »

bir de NEO-I0 çipi var mı o MVS'de? eğer MVS senin eline geçtiğinde de zaten  çalışmıyorsa veya ilk defa deniyorsan o da arızalı olabilir...
Logged
