« Yanıtla #30 : Haziran 11, 2017, 17:17:12 ÖS »
Kahkaha
Logged
AMIGA 500 | GOTEK | 1 MB RAM | 1.3 ROM | Pi Zero HDMI
AMIGA 1200 | 8GB CF | 3.2 ROM | TF1230 Turbo Kart | HDMI-520
COMMODORE 64 | IRQHack64 | KissCart64 | 64K CUPCAKE-CART | Pi 1541 | 1084 S
'Cause I'm CRT., I'm retro | CRT, and I'll win the fight | CRT, I'm a power load | CRT, watch me shine
Simon (Özay Turay)
Yönetici
*****
Mesaj Sayısı: 7.587


Commodore Forever


Üyelik Bilgileri WWW
« Yanıtla #31 : Haziran 11, 2017, 17:27:48 ÖS »
Alıntı sahibi: LW3D üzerinde Haziran 11, 2017, 17:13:15 ÖS
ortasında 1N4148 olan, bir ucu 2.pinde, diğer ucu 10.pinde düz bir kablo yeter sanırım... Sadece 1N4148'in yönü önemli..hortum tarafına mı gelecek Kıbleye mi?
Kablo yerine 1x5 dişi header'ın ortadaki üç pini sökülerek başlardaki pinler arasına lehimlenebilir diyot ama dediğin gibi hortumun yönü önemli. Kahkaha
Logged
https://retrodergi.com - https://e-turay.com - https://karizmawow.e-turay.com

Retro: Commodore 64, Amiga 500, Amiga 1200
Retromsu: Wii, XBox360, XBox, PS3 Slim, PS2 FAT, PS1, PS Vita, Nintendo 3DS, Nintendo 2DS
Gökçe Bozkurt
Genel Yönetici
*****
Mesaj Sayısı: 2.966


Nigripinis


Üyelik Bilgileri WWW
« Yanıtla #32 : Haziran 11, 2017, 23:09:32 ÖS »
gavur yapınca yapıyo (benzer ürün)
biz tel köprü düyoruz..

http://www.dx.com/p/gpio-pin-reference-board-for-raspberry-pi-b-black-341470#.WT2jBcYlGUl

http://www.ebay.com/itm/Angle-IDE-44-PIN-for-SD-Card-IDE-Adapter-40-PIN-CD-ROM-for-Amiga-600-1200-505-/112050052849?hash=item1a16b41ef1:g:3YIAAOSwkl5XfkCt

http://www.ebay.com/itm/New-CF2IDE-Angle-IDE-44-PIN-CF-Card-Adapter-to-40-PIN-IDE-Amiga-600-1200-566-/112379910631?hash=item1a2a5d59e7:g:BHwAAOSwVm5Y-w0q
Logged
A4000|FastlaneZ3|RetinaZ3|Tandem Ide|CF
A2000|G-Force 040/33|Cybervision64-3D|
A2000|Mobo|GVP HX-2000-II|Supra 8Mb
A2000|Mobo|8Up!6Mb
A1200|PPC 040/25/200|Mediator Sx|Vodoo4500|256Mb
A1200|Hawk 8Mb|CF
A1200|Mobo|Elbox 4Mb
A600|ACA030|Indivision ECS|A604|CF
A600|Mobo|A
g 600
Deneyimli
*****
Mesaj Sayısı: 605



Üyelik Bilgileri
« Yanıtla #33 : Haziran 12, 2017, 01:01:43 ÖÖ »
Plaketteki şekle göre diyotun çizgili ucu yani üçgen olan tarafı 10. pine, diğer tarafı 2. pine bağlanacak
Logged
Gökçe Bozkurt
Genel Yönetici
*****
Mesaj Sayısı: 2.966


Nigripinis


Üyelik Bilgileri WWW
« Yanıtla #34 : Haziran 14, 2017, 23:02:59 ÖS »
2. sayfada resmini gönderdiğim floppy terminator
ebatları 4,5 cm e 8 mm miş ölçtüm

http://www.dx.com/p/gpio-pin-reference-board-for-raspberry-pi-b-black-341470#.WUGV18ZLeUm

linkte gözüken gibi kenarları kavisli bir şekilde bir arkadaş şunu çizerse  sipariş vereyim

pcb kırmızı olacak

simonun lafıyla gerber dosyası mı ne olacak mış ya...

yazı da  yazarım ona göre...

bende lehimleme tekniğimi geliştireyim bunlarla
Logged
A4000|FastlaneZ3|RetinaZ3|Tandem Ide|CF
A2000|G-Force 040/33|Cybervision64-3D|
A2000|Mobo|GVP HX-2000-II|Supra 8Mb
A2000|Mobo|8Up!6Mb
A1200|PPC 040/25/200|Mediator Sx|Vodoo4500|256Mb
A1200|Hawk 8Mb|CF
A1200|Mobo|Elbox 4Mb
A600|ACA030|Indivision ECS|A604|CF
A600|Mobo|A
cinar
Deneyimli
*****
Mesaj Sayısı: 1.595



Üyelik Bilgileri WWW
« Yanıtla #35 : Haziran 14, 2017, 23:08:24 ÖS »
Wireless keyboard adaptörünün artı voltaj vermesi haricinde bir numarası var mı? 50 euro istemeleri ilginç yoksa. Gerçi başka çare de olmuyor almaktan
Logged
C64C | SwinSid | IRQHack
IIgs | ROM03
R1200 | Stok
A4000 RevB | CS mkII 060rev1@60Mhz | 128+64Mb FastRAM | BestWB-OS321 | ClassicWB-OS39
Gökçe Bozkurt
Genel Yönetici
*****
Mesaj Sayısı: 2.966


Nigripinis


Üyelik Bilgileri WWW
« Yanıtla #36 : Haziran 14, 2017, 23:35:00 ÖS »
SUM KEYBOARD ADAPTER 25 €

nereye baktın ki
Logged
A4000|FastlaneZ3|RetinaZ3|Tandem Ide|CF
A2000|G-Force 040/33|Cybervision64-3D|
A2000|Mobo|GVP HX-2000-II|Supra 8Mb
A2000|Mobo|8Up!6Mb
A1200|PPC 040/25/200|Mediator Sx|Vodoo4500|256Mb
A1200|Hawk 8Mb|CF
A1200|Mobo|Elbox 4Mb
A600|ACA030|Indivision ECS|A604|CF
A600|Mobo|A
cinar
Deneyimli
*****
Mesaj Sayısı: 1.595



Üyelik Bilgileri WWW
« Yanıtla #37 : Haziran 14, 2017, 23:50:22 ÖS »
Onu şu versiyonları diye okuyup da linki unutulmuş sanmıştım Kahkaha
Logged
C64C | SwinSid | IRQHack
IIgs | ROM03
R1200 | Stok
A4000 RevB | CS mkII 060rev1@60Mhz | 128+64Mb FastRAM | BestWB-OS321 | ClassicWB-OS39
eins
Uzman
*****
Mesaj Sayısı: 1.816


A.K.A. deliMawi


Üyelik Bilgileri
« Yanıtla #38 : Ağustos 08, 2017, 00:52:32 ÖÖ »

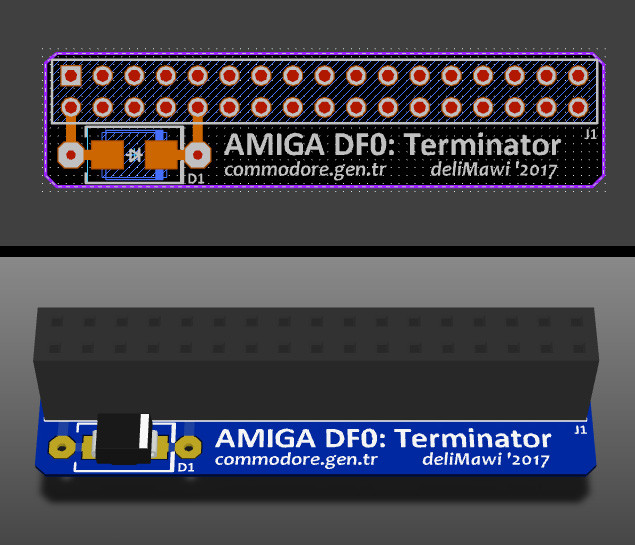

Gökçe, ne işe nsıl yaradığını anlamasam da istediğin PCB'yi çizdim, bir bildiğin vardır sonuçta. Kahkaha Değişik üreticiler ile görüşüp fiyat alabilirsin. Gerber dosyaları ekte.
PCBWay'den aldığım fiyat aşağıda. Bence pahalı. Üretici ile görüşüp panellenmesini isteyebilirsin. Fiyat düşecektir diye tahmin ediyorum.
* DF0Term.zip (46.84 KB - Yükleme: 179 kez.)
Logged
Doberman ♦ megaOne ♦ HDMI-64 ♦ HDMI-520 ♦ NewSchool
Gökçe Bozkurt
Genel Yönetici
*****
Mesaj Sayısı: 2.966


Nigripinis


Üyelik Bilgileri WWW
« Yanıtla #39 : Ağustos 08, 2017, 09:19:42 ÖÖ »
Delimawi,
öncellikle teşekkür ederim.
Bende bu kadar yüksek fiyat çıkacağını tahmin etmedim.
Panellenmek falan ne demek bilmiyorum..
Amigakitde bu minicik şey 3,75€ + posta

Senin aldığın fiyata göre 50 adet için 25$ veriyoruz
44 pin connectorler 50 adedi 28$
diyot + sarf malzemeye de 5$ koyayım

toplam 58$

58/50 = 1.16 $ + işçiliğe geliyor..

yarı fiyatından daha ucuz ama uğraşmaya değer mi çıkaramadım.

bana 5-6 adet lazım.
geri kalan 40 adedi de Türkiyede alan olmaz..

Yurtdışına satış zaten paypalden dolayı yok.

Biraz düşüneyim..
