« Yanıtla #60 : Nisan 28, 2018, 18:24:30 ÖS »

@oguzog, süper olmuş!
Logged

amigateknik
Uzman
*****
Mesaj Sayısı: 731



Üyelik Bilgileri WWW
« Yanıtla #61 : Nisan 28, 2018, 18:41:02 ÖS »

usb ile ardunio ile yapılabilir okuma ve yazmada yapıyor
link
http://amiga.robsmithdev.co.uk/


https://www.youtube.com/watch?v=8e3DA-j9KZM



« Son Düzenleme: Nisan 28, 2018, 18:49:53 ÖS Gönderen: amigateknik » Logged

AmigaEsref
Genel Yönetici
*****
Mesaj Sayısı: 4.064


love is better than


Üyelik Bilgileri WWW
« Yanıtla #62 : Nisan 28, 2018, 19:45:12 ÖS »

amigateknik bu daha pratik gibi. tak usb ye bagla disket surucuyu super
Logged

AMIGA 500 | GOTEK | 1 MB RAM | 1.3 ROM | HDMI-520
AMIGA 1200 | 8GB CF  | 3.1 ROM | 8 MB RAM | HDMI-520
COMMODORE 64 | IRQHack64 | KissCart64 | Pi1541 | 1084 S
yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 4.942



Üyelik Bilgileri
« Yanıtla #63 : Nisan 28, 2018, 21:37:22 ÖS »


usb ile ardunio ile yapılabilir okuma ve yazmada yapıyor


onu da başkası yapsın artık, benden bu kadar
Logged

yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 4.942



Üyelik Bilgileri
« Yanıtla #64 : Nisan 28, 2018, 21:41:45 ÖS »

amigateknik bu daha pratik gibi. tak usb ye bagla disket surucuyu super

evet, paralel portu olan PC'si olmayan ve arduino'su olanlar için daha pratik.

ama yine de kablo yapmaktan kaçış yok Kahkaha Kahkaha Kahkaha
Logged

AmigaEsref
Genel Yönetici
*****
Mesaj Sayısı: 4.064


love is better than


Üyelik Bilgileri WWW
« Yanıtla #65 : Nisan 28, 2018, 22:47:27 ÖS »

😁
Logged

AMIGA 500 | GOTEK | 1 MB RAM | 1.3 ROM | HDMI-520
AMIGA 1200 | 8GB CF  | 3.1 ROM | 8 MB RAM | HDMI-520
COMMODORE 64 | IRQHack64 | KissCart64 | Pi1541 | 1084 S
ibo1973
Uzman
*****
Mesaj Sayısı: 1.831


Üyelik Bilgileri WWW
« Yanıtla #66 : Nisan 29, 2018, 12:07:58 ÖS »

@oguzog yazdıklarımın boşa gitmemiş olması ve garanti en az bir kişi yani senin işine yaramasından dolayı ve kablonu çalıştırmış olmandan bende mutlu oldum.
Logged

Eşimin videolarını çektiği youtube yemek tarifleri kanalımız
http://www.youtube.com/channel/UCWeURdgKjzxe9490Pb5KTPA?view_as=subscriber
Oğuzhan
Uzman
*****
Mesaj Sayısı: 2.256



Üyelik Bilgileri
« Yanıtla #67 : Nisan 29, 2018, 12:14:41 ÖS »

@oguzog yazdıklarımın boşa gitmemiş olması ve garanti en az bir kişi yani senin işine yaramasından dolayı ve kablonu çalıştırmış olmandan bende mutlu oldum.

Tam kabloyu sokup uclari kontrol edecekken aklima geldi kablo bozuk sanip atacaktim cope tesekkurler
Logged

Alınık
1-)Metal müzik CDleri.
2-)Lensi Bozuk Dreamcast.VA1 Anakart.
3-)STFormat Dergileri
4-)Laser Disc Filmler
5-)AmigaCD32

Satılık
1-)Amiga 500
2-)PS1 Set
3-)Dreamcast Set
http://www.commodore.gen.tr/forum/index.php?topic=13892.0
Simon (Özay Turay)
Genel Yönetici
*****
Mesaj Sayısı: 6.070


Commodore Forever


Üyelik Bilgileri WWW
« Yanıtla #68 : Nisan 30, 2018, 00:34:31 ÖÖ »

Ben dün gece biraz uğraştım ve eagle kütüphanelerinden hazır konnektörler kullanarak birşeyler karaladım ama içime sinmedi. Yarın nöbette konnektörleri de baştan tasarlayarak birşeyler oryata çıkarabilirim muhtemelen.

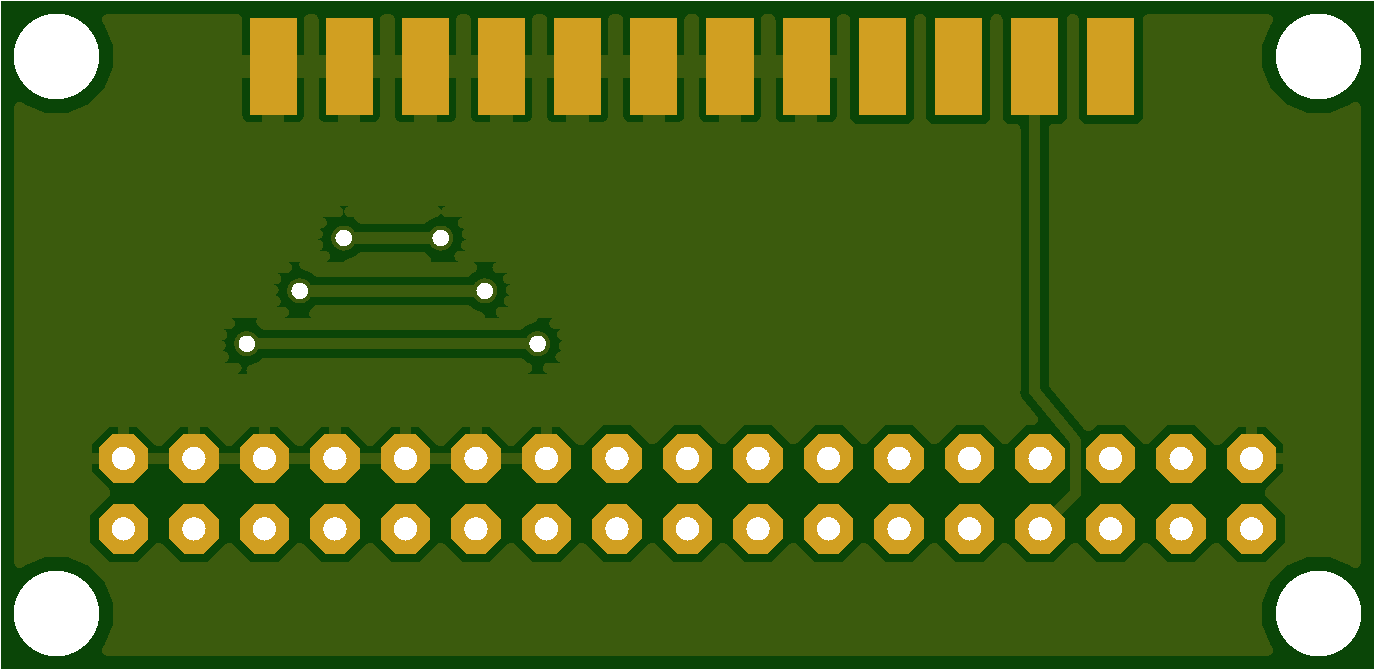

TapuinoMini boyutlarında (2.5cm x 5cm) şöyle birşeyler çıktı ortaya. Masum



Eagle Şematik: http://www.commodore.gen.tr/dosyalar/simon/ADTWin/ADTWin.sch
Eagle PCB: http://www.commodore.gen.tr/dosyalar/simon/ADTWin/ADTWin.brd

Tekli Gerber: http://www.commodore.gen.tr/dosyalar/simon/ADTWin/ADTWin.zip

Ancak ben tekli gerber'in kullanılmasını tavsiye etmiyorum maliyet açısından. Evde basacaklar için daha uygun olabilir diye ekledim.

PCB servislerinden bastıracaklar için 10cm x 10cm'lik alana 8 tane sığdırdığım ahtapot sürümü daha uygun olacaktır. Karizmatik



Octopus PCB: http://www.commodore.gen.tr/dosyalar/simon/ADTWin/ADTWin-Octopus.brd
Octopus Gerber: http://www.commodore.gen.tr/dosyalar/simon/ADTWin/ADTWin-Octopus.zip

JLCPCB'de 10cm x 10cm boyutlarında 10 adet PCB sadece 2 dolarmış ve ilk sipariş için kargo ücreti de almıyorlarmış diye duydum. Ahtapot'u basarsanız 80 tane ADTWin cihazı yapabilecek kadar PCB geliyor yani. Kahkaha
« Son Düzenleme: Nisan 30, 2018, 12:49:29 ÖS Gönderen: Simon (Özay Turay) » Logged

http://www.retrodergi.com - http://www.e-turay.com

Retro: Commodore 64, Amiga 500, Amiga 1200
Retromsu: Wii, XBox360, XBox, PS3 Slim, PS2 FAT, PS1, PSP Slim, Nintendo DS Lite
AmigaMan
Deneyimli
*****
Mesaj Sayısı: 572



Üyelik Bilgileri
« Yanıtla #69 : Nisan 30, 2018, 00:46:28 ÖÖ »

Simon ben iki tane lehimli alayim
Logged

Amiga ölmedi, efsane uyuyor
Simon (Özay Turay)
Genel Yönetici
*****
Mesaj Sayısı: 6.070


Commodore Forever


Üyelik Bilgileri WWW
« Yanıtla #70 : Nisan 30, 2018, 00:49:16 ÖÖ »

Simon ben iki tane lehimli alayim
Kim yapıyorsa ben de 1 lehimli 1 lehimsiz istiyorum. Kahkaha

Şaka bir yana bunu bastırmak mesele değil de lojistiğiyle uğraşacak zamanım yok bu aralar. İlla ki forumdan uğraşacak birileri bulunur diye düşünüyorum. Masum
Logged

http://www.retrodergi.com - http://www.e-turay.com

Retro: Commodore 64, Amiga 500, Amiga 1200
Retromsu: Wii, XBox360, XBox, PS3 Slim, PS2 FAT, PS1, PSP Slim, Nintendo DS Lite
i_r_on
Uzman
*****
Mesaj Sayısı: 2.788



Üyelik Bilgileri WWW
« Yanıtla #71 : Nisan 30, 2018, 02:40:18 ÖÖ »

Len olm üşenmeyin oturun yapın kabloyu!

yarım saatinizi almaz. hadi eliniz hiç yatkın değilse 1 saat olsun

Kabloyu ilk 1-2 sene önce bir arkadaşla yapmıştık, o zamandan beri lehim konusunda biraz ilerleme kaydettim lakin yine de tembelliğimiz ağır basıyor PC tarafında uygun ortamı oturtup çalıştırıp çalıştıramayacağımız meçhul ama bir adaptör yapınca en azından problemi yazılım tarafına indirgeyebiliyorsun, bu büyük rahatlık. (Benim kablo bir kenarda duruyor, hatırlamıyorum bile sorun yazılımda mıydı yoksa benim kabloda mıydı )

@Özay : Ben başladım deyince ben başlamaktan vazgeçtim İşi ehline bırakmak lazım Arduino ile yapılmış projeyi mıncırayım dedim. Baktım evde boşta nano kalmamış, uno'nun birini de akrilik kasadan çıkarmaya üşendim. (üstündeki ch340g'nin CTS hattına kablo çekmek için)

Hazır elim Kicad'e alışmışken bir şeyler yapayım diyordum, daha önce pcb'sini çıkarıp MLF paketteki atmega8'lerini programlayamadığım mouse devresine el attım. Devrenin şematiğini Atmega8'in DIP versiyonunu kullanacak şekilde değiştirdim. PCB tasarımını da daha sonra yaparım artık.

Bu arada eline sağlık, devreyi kim sipariş edip imal ederse ben de bir lehimli bir lehimsiz istiyorum  Kahkaha
Logged

Every imagination is one's self reflection but not every self reflection is imagination. <I.R.on - 2001>

twitter | blog
AmigaEsref
Genel Yönetici
*****
Mesaj Sayısı: 4.064


love is better than


Üyelik Bilgileri WWW
« Yanıtla #72 : Nisan 30, 2018, 04:11:39 ÖÖ »

Simon ben iki tane lehimli alayim
Kim yapıyorsa ben de 1 lehimli 1 lehimsiz istiyorum. Kahkaha

Şaka bir yana bunu bastırmak mesele değil de lojistiğiyle uğraşacak zamanım yok bu aralar. İlla ki forumdan uğraşacak birileri bulunur diye düşünüyorum. Masum
Lojistikte ben yardımcı olurum abi. Uygun derseniz.Bursamız güzeldir
Logged

AMIGA 500 | GOTEK | 1 MB RAM | 1.3 ROM | HDMI-520
AMIGA 1200 | 8GB CF  | 3.1 ROM | 8 MB RAM | HDMI-520
COMMODORE 64 | IRQHack64 | KissCart64 | Pi1541 | 1084 S
Özgür Dereli
Uzman
*****
Mesaj Sayısı: 1.084



Üyelik Bilgileri
« Yanıtla #73 : Nisan 30, 2018, 08:37:30 ÖÖ »

Eyvah forumumuzun proje müdürleri su koyverdi
Logged
i_r_on
Uzman
*****
Mesaj Sayısı: 2.788



Üyelik Bilgileri WWW
« Yanıtla #74 : Nisan 30, 2018, 12:43:57 ÖS »

Eyvah forumumuzun proje müdürleri su koyverdi

Benim elimde devam edeceğim bir sürü konu olmasa seve seve girerdim bu işe. Özay naza çekiyor biraz. 3d printing'e biraz ara verse bize ayda bir proje çıkartır aslında  Kahkaha
Logged

Every imagination is one's self reflection but not every self reflection is imagination. <I.R.on - 2001>

twitter | blog
