fort_apocalypse
Uzman
*****
Mesaj Sayısı: 1.929



Üyelik Bilgileri WWW
« : Şubat 16, 2019, 05:41:30 ÖÖ »

Ekte paylaştığım JPG dosyada gereken teknik bilgiler var,

Dileyen arkadaşlar kendileri yapabilirler veya sitede proje olarak toplu kart bastırılıp yapılabilir.

Eprom programlama konusunda ihtiyaç duyan arkadaşlara yardımcı olmaya çalışırım.

transgen.zip dosyası resimdeki kod'dur

derleme2019b.zip dosyası birden çok commodore64 programını bir menü altında tek bir program haline getirmek için kullanılır. Programlar yüklendikten sonra kayıt için "@" tuşuna basılması gerekiyor. derleme2019b programının biraz daha geliştirilmesi gerekiyor, bu konuda yazılımcı arkadaşların desteğini bekliyorum.

En son çizimlerle Basılmış PCB satınalmak isteyenler için link:
https://www.pcbway.com/project/shareproject/COMMODORE_64__64K_CUPCAKE_CART.html





* derleme2019b.zip (1.45 KB - Yükleme: 136 kez.)

* 64K-CUPCAKE-CART.jpg (310.54 KB, 1098x1561 - Görüntüleme: 679 kez.)
« Son Düzenleme: Ağustos 24, 2020, 03:10:34 ÖÖ Gönderen: fort_apocalypse » Logged

ilkerficicilar
Uzman
*****
Mesaj Sayısı: 1.107


Üyelik Bilgileri WWW
« Yanıtla #1 : Şubat 16, 2019, 08:05:58 ÖÖ »

Teşekkürler. Şu aşağıdaki devre de bu başlık altında hazır bulunsun.

Yukarıda 4516 sayıcı kullanılmış, göz attığım kadarıyla 1. girdi çıktı alanına her yazma erişiminde sayaç bir artarak bank değiştiriyor.

Bu aşağıdakinde ise 74273 flipflop kullanılmış. Bank seçimi 1. girdi çıktı alanında herhangi bir yere ($DE00-DEFF) 0-15 arası bir değer yazılarak yapılıyor. 74273'ün çıkışı son 4 adres bitini seçecek şekilde toplamda 16*16K şeklinde 256K kullanmak mümkün.


* cartridge.png (73.96 KB, 2586x1937 - Görüntüleme: 896 kez.)
Logged

http://cbm.ficicilar.name.tr/ - Commodore Hacking
fort_apocalypse
Uzman
*****
Mesaj Sayısı: 1.929



Üyelik Bilgileri WWW
« Yanıtla #2 : Şubat 16, 2019, 09:42:24 ÖÖ »

Rica ederim, bir şey değil.
Seneler önce iki adet 27c256 ile bu devrenin ilk versiyonunu yapar satardık. Sonra 27c512 versiyonunu çizmiştim. 2 gün önce aliexpresten aldığım eprom proglamlayıcı elime ulaştı. birkaç oyun attım eproma, baktım çalışıyor.   Paylaşmalıyım retrocu dostlarla dedim.

Sizin 74273'lü devre TTL olduğundan belki daha iyi çalışabilir. Deneme fırsatınız oldu mu?


« Son Düzenleme: Şubat 16, 2019, 10:03:15 ÖÖ Gönderen: fort_apocalypse » Logged

fort_apocalypse
Uzman
*****
Mesaj Sayısı: 1.929



Üyelik Bilgileri WWW
« Yanıtla #3 : Eylül 07, 2019, 20:43:41 ÖS »

İlk mesajda bilgilerini verdiğim kartuşu tekrar çizdim, ütü metoduyla çift taraflı bastım (altını üstüne nasıl denk getirdim sormayın ), monte ettim, çalıştırdım şimdi de sizlerle paylaşıyorum.
Duruma göre yapabilirsem bu kartuşu proje satış olarak yapıp, uygun fiyatla, arzu edenlerle buluşturmak istiyorum.
"Ben kendim yapacağım" diyenler için "64K CUPCAKE CART.zip" dosya içinde ihtiyacınız olan her şey mevcut.

Bu arada Kartuşa bir isim de koydum "CUPCAKE-CART" Kahkaha

Bu çizim, içerisinde birçok opsiyonel özellikler taşımakta, zamanla o özellikleri de sizlerle paylaşacağım (zaten anlayan arkadaşlar farkedeceklerdir )

Sevgiler.

En son çizimlerle Basılmış PCB satınalmak isteyenler için link:
https://www.pcbway.com/project/shareproject/COMMODORE_64__64K_CUPCAKE_CART.html




* 64K CUPCAKECART PCB.jpg (130.01 KB, 450x1162 - Görüntüleme: 1112 kez.)

* 64K CUPCAKECART FOTO.jpg (106.92 KB, 504x949 - Görüntüleme: 544 kez.)

* DESTEK 2019.jpg (75.82 KB, 413x300 - Görüntüleme: 522 kez.)
* 64K CUPCAKE-CART.zip (709.07 KB - Yükleme: 116 kez.)
« Son Düzenleme: Nisan 15, 2020, 07:08:50 ÖÖ Gönderen: fort_apocalypse » Logged

Kaan Akkurt
Uzman
*****
Mesaj Sayısı: 2.077



Üyelik Bilgileri WWW
« Yanıtla #4 : Eylül 07, 2019, 21:10:37 ÖS »

eline saglik abi yeni kartus c64 kullananlara hayirli olsun
Logged

Siparis ile 3boyutlu baskı yapıyorum.
Commodore 64 Power Saver
Amiga 500 512kb ram
Joystick Test aleti
Satılıklarım

https://drive.google.com/file/d/1mx8ogKcQEcWur7UC5Yod4iqzLzluTJFy/view?usp=sharing
onursapci
Uzman
*****
Mesaj Sayısı: 2.864


80 leri yaşamamış , yaşamamıştır.


Üyelik Bilgileri
« Yanıtla #5 : Eylül 07, 2019, 21:11:57 ÖS »

Eline sağlık abi
Logged

C64 ve A500 gerisi teferruat
fort_apocalypse
Uzman
*****
Mesaj Sayısı: 1.929



Üyelik Bilgileri WWW
« Yanıtla #6 : Eylül 07, 2019, 21:21:10 ÖS »

Teşekkürler,

Kaan, numune PCB ler baskıdan gelince senden fiyakalı bir kutu rica edeceğim


« Son Düzenleme: Eylül 10, 2019, 03:17:35 ÖÖ Gönderen: fort_apocalypse » Logged

Kaan Akkurt
Uzman
*****
Mesaj Sayısı: 2.077



Üyelik Bilgileri WWW
« Yanıtla #7 : Eylül 07, 2019, 21:25:07 ÖS »

Teşekkürler,

Kaan, numune PCB ler baskıdan gelince senden fiyakalı bir kutu rica edeceğim




Tamam abi elimden geleni yaparim
Logged

Siparis ile 3boyutlu baskı yapıyorum.
Commodore 64 Power Saver
Amiga 500 512kb ram
Joystick Test aleti
Satılıklarım

https://drive.google.com/file/d/1mx8ogKcQEcWur7UC5Yod4iqzLzluTJFy/view?usp=sharing
LW3D
Yönetici
*****
Mesaj Sayısı: 10.700


Günü Kurtaran Avam Hiooargggh :)


Üyelik Bilgileri WWW
« Yanıtla #8 : Eylül 08, 2019, 09:47:02 ÖÖ »

Geleneksel "2 lehimli" şenlikleri başlasın o zaman...

Eline sağlık..Paylaşımların için çok teşekkürler.

Not:Henüz sipariş olmasa da, proje satış başlığı olmasa da arkadaşlar lehimli, lehimsiz yazmayı adet haline getirdiklerinden bir dokundurmaydı Ama ilgilenen muhakkak olacaktır.
Logged

fort_apocalypse
Uzman
*****
Mesaj Sayısı: 1.929



Üyelik Bilgileri WWW
« Yanıtla #9 : Eylül 08, 2019, 12:38:44 ÖS »

Teşekkürler LW3D.
Plaketlerin basımıyla ilgileniyorum, yurtiçinde uygun fiyatla iyi kalitede PCB bastırabilirsem gerisi kolay. Kutu hariç diğer malzemelerin çoğu hazır sayılır.
Biraz zaman alacak.
« Son Düzenleme: Eylül 13, 2019, 01:46:14 ÖÖ Gönderen: fort_apocalypse » Logged

Metallic
Uzman
*****
Mesaj Sayısı: 1.081



Üyelik Bilgileri
« Yanıtla #10 : Eylül 15, 2019, 16:56:40 ÖS »



Cupcake nerden çıktı yahu =)

Bu başlık bir ara gözüme çarpmıştı, ama detaylı olarak bakmamıştım. 4x16K I/O1 OFF Kartuşa göre bu kartuş daha avantajlı görünüyor, jumper'larla bank seçme derdi yok bunda. Remzi, üzerinde jumper'lar ya da dip/slide switch olan bir kartuş yerine yazılımla bank seçimi yapılabilen bu kartuşu tercih edebilir bence.

Birkaç soru:
* Kartuş romu yazılımla kapatılabiliyor, değil mi?
* Şu bahsettiğin opsiyonel özellikler neler? Aşağıdaki fotoda mavi olan yerlere takılacak pin header'lar ile yapılabilecek şeyler mi?
* Fotoda turuncu olan yerlere kapasitör takılacak gibi görünüyor, ama parça listesinde 1 adet var. Bir de pcb'nin üst taraf çiziminde, şayet 2 kapasitör varsa, 2.nin takılacağı yer tam anlaşılmıyor.


* layout.png (42.62 KB, 602x516 - Görüntüleme: 480 kez.)
Logged
fort_apocalypse
Uzman
*****
Mesaj Sayısı: 1.929



Üyelik Bilgileri WWW
« Yanıtla #11 : Eylül 15, 2019, 17:29:35 ÖS »

Katuş 4 bank halinde programı bilgisayara transfer ettikten sonra kendisini kapatıyor.

sarı kondansatör aynı kondansatör, sadece kutulayınca yatacağı yön değişebilsin diye o şekilde çizildi.

Opsiyonel özellikleri prototip kartlar baskıdan geldikten sonra, önce deneyerek, çalışırsa kart üzerinde açıklayacağım.

« Son Düzenleme: Eylül 15, 2019, 18:00:56 ÖS Gönderen: fort_apocalypse » Logged

Metallic
Uzman
*****
Mesaj Sayısı: 1.081



Üyelik Bilgileri
« Yanıtla #12 : Eylül 15, 2019, 18:53:39 ÖS »

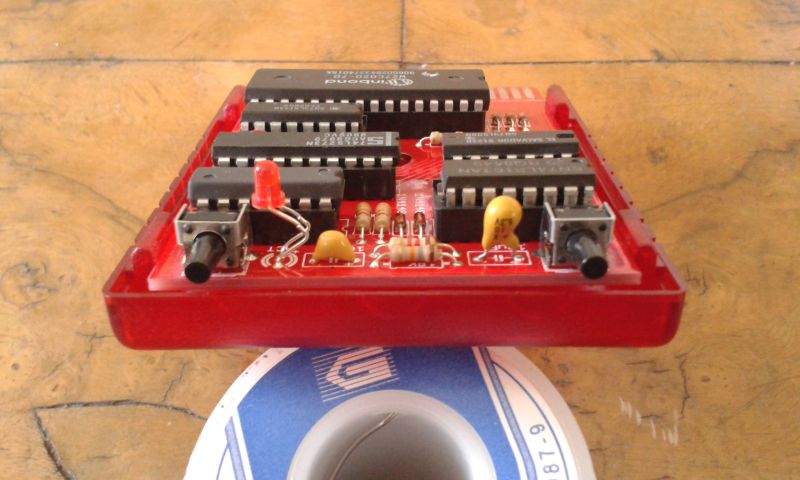

Büyük değerli elektrolitik kondansatörler, kartuş içine sığmayabiliyor. TFC3+'da benim başıma geldi. Boyutu daha küçük kondansatör olarak büyük değerler için tantal, küçük değerler için multilayer/monolithic kondansatörler var. Fotoda sağdaki 10uF, soldaki 1uf.

Logged
2019
Uzman
*****
Mesaj Sayısı: 58



Üyelik Bilgileri
« Yanıtla #13 : Ekim 19, 2019, 17:21:13 ÖS »

Elinize sağlık. İlgiyle takip ediyorum.
Logged
fort_apocalypse
Uzman
*****
Mesaj Sayısı: 1.929



Üyelik Bilgileri WWW
« Yanıtla #14 : Ekim 19, 2019, 17:52:53 ÖS »

Sağol 2019, teşekkür ederim.
Eğer Commodore64'ün varsa, bu akşam saat 19.00 22.00 arası forumu takip et bence Kahkaha
