Gönderen Konu: ATARI XL Sio2PC Yapımı  (Okunma Sayısı 11022 defa)
0 Üye ve 1 Ziyaretçi konuyu incelemekte.
emarti
Uzman
*****
Mesaj Sayısı: 2.545


Only Amiga Makes It Possible █


Üyelik Bilgileri WWW
« : Mayıs 30, 2018, 01:16:13 ÖÖ »
Sio2Arduino'dan sonra Sio2PC (Sio2USB) denemeye karar verdim.

Neler gerekli?
Donanım: Atari XL, PC, USB kablo, Ftdi USB To Ttl Serial Adapter Module
Yazılım: AspeQt (https://sourceforge.net/projects/aspeqt) veya RespeQt (https://github.com/jzatarski/RespeQt/releases)

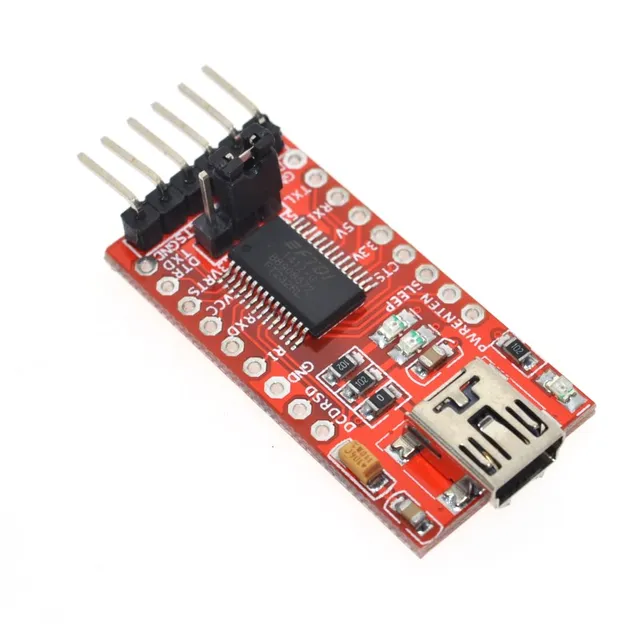

Ftdi USB To Ttl Serial Adapter Module




Bağlantıları nasıl yapacağız?
Resimde görüldüğü üzere 4 kablo ile Atari SIO üzerindeki ilgili 3,4,5,7 nolu pinleri sırası ile
USB TTL üzerindeki TXD, GND, RXD, CTS ile birleştiriyoruz. Sonra bir USB kablo ile PCye bağlıyoruz.
Windows direkt olarak donanımı tanıyor.

Sonra ister AspeQt ister RespeQt programını kurup ilgili ayarları yaptıktan sonra artık
xex, atr gibi Atari imajlarını pc'den Atariye gönderebilirsiniz. Normal bir sürücüymüş gibi davranacaktır.

Ayrıca benim yaptığım gibi derli toplu bir dizayn olmasını isterseniz, Facebook Retro3D
( https://www.facebook.com/Retro3D/posts/196109681005979 ) ile kontakt kurabilirsiniz.
Burada komple bitmiş hali olarak da satılmakta.
Benim elimde USB TTL olduğundan ve lehimle uğraşmak hoşuma gittiğinden sadece 3D Baskı kutusundan edindim.
Uğraşmak istemeyenler bu siteden hazır komple olarak satın alabilirler.









Bir atr imaj denemesi ...

ATR imajı buradan indirebilirsiniz http://atari.datriware.com/Atari_experiment_part
Logged
https://github.com/emartisoft My GitHUB | http://csdb.dk/scener/?id=26786 My CSDB
READY.
SYS(64767): EMARTI
i_r_on
Uzman
*****
Mesaj Sayısı: 2.873



Üyelik Bilgileri WWW
« Yanıtla #1 : Mayıs 30, 2018, 01:44:14 ÖÖ »
Atarinin kartuş yuvasında IRQHack64'ün ne işi var?


Logged
Every imagination is one's self reflection but not every self reflection is imagination. <I.R.on - 2001>

twitter | blog
phoenix
Yönetici
*****
Mesaj Sayısı: 1.674



Üyelik Bilgileri
« Yanıtla #2 : Mayıs 30, 2018, 01:46:00 ÖÖ »
Paylaşım güzel de , bende o kartuşu soracaktım Kahkaha Yoksa Atari'de de çalışıyor mu Kahkaha Kahkaha Kahkaha Kahkaha
Logged
emarti
Uzman
*****
Mesaj Sayısı: 2.545


Only Amiga Makes It Possible █


Üyelik Bilgileri WWW
« Yanıtla #3 : Mayıs 30, 2018, 02:06:39 ÖÖ »
Alıntı sahibi: i_r_on üzerinde Mayıs 30, 2018, 01:44:14 ÖÖ
Atarinin kartuş yuvasında IRQHack64'ün ne işi var?

Süs & Dekor
Logged
https://github.com/emartisoft My GitHUB | http://csdb.dk/scener/?id=26786 My CSDB
READY.
SYS(64767): EMARTI
i_r_on
Uzman
*****
Mesaj Sayısı: 2.873



Üyelik Bilgileri WWW
« Yanıtla #4 : Mayıs 30, 2018, 02:26:33 ÖÖ »
Hazır bu işe girdin, Sio2Pi çözümlerine de bir el atıver

Şu eleman mesela internete çıkmak için de kullanmış.
https://blog.lmorchard.com/2018/03/01/sio2pi/
Logged
Every imagination is one's self reflection but not every self reflection is imagination. <I.R.on - 2001>

twitter | blog
emarti
Uzman
*****
Mesaj Sayısı: 2.545


Only Amiga Makes It Possible █


Üyelik Bilgileri WWW
« Yanıtla #5 : Mayıs 30, 2018, 08:56:21 ÖÖ »
İyi fikirmiş PHA yapıyorum stackte
Logged
https://github.com/emartisoft My GitHUB | http://csdb.dk/scener/?id=26786 My CSDB
READY.
SYS(64767): EMARTI
Let
Üye
****
Mesaj Sayısı: 267



Üyelik Bilgileri
« Yanıtla #6 : Kasım 23, 2020, 17:09:35 ÖS »
Benim aklım tersten çalışıyor olabilir ama basit bir SIO <-> RS232 ara kablo yapılsa, bunu usb rs232 çevirici ile PC'ye bağlamak daha kolay olmaz mı?
Logged
emarti
Uzman
*****
Mesaj Sayısı: 2.545


Only Amiga Makes It Possible █


Üyelik Bilgileri WWW
« Yanıtla #7 : Kasım 24, 2020, 22:33:07 ÖS »
Alıntı sahibi: Let üzerinde Kasım 23, 2020, 17:09:35 ÖS
Benim aklım tersten çalışıyor olabilir ama basit bir SIO <-> RS232 ara kablo yapılsa, bunu usb rs232 çevirici ile PC'ye bağlamak daha kolay olmaz mı?


Bağlantı için şimdiye kadar yapmış olduklarım içinde en basit olanı budur. Ama PC'ye bağlamak bile çok angarya iş. O yüzden ençok tercih ettiğim bağlantı SIO ile Arduino arasında olanı. http://www.whizzosoftware.com/sio2arduino/index.html
Logged
https://github.com/emartisoft My GitHUB | http://csdb.dk/scener/?id=26786 My CSDB
READY.
SYS(64767): EMARTI
Let
Üye
****
Mesaj Sayısı: 267



Üyelik Bilgileri
« Yanıtla #8 : Kasım 29, 2020, 21:25:34 ÖS »
sio2arduino gayet güzelmiş. usb ttl yerine bluetooth hc-05 veya 06 olsa aspeqt respeqt çalışmaz mı?
Logged
fort_apocalypse
Uzman
*****
Mesaj Sayısı: 3.878



Üyelik Bilgileri WWW
« Yanıtla #9 : Ocak 14, 2021, 21:54:02 ÖS »
Çok teşekkürler @emarti 🙏

Sağ olsun, Kaan Akkurt konnektör bastı, Özdisan'dan pinleri aldım.

Bu akşam bağladım, önce çalıştıramadım, AspeQt; Araçlar/Seçenekler'den senkronizasyon Yöntemi "CTS" seçince yüklemeye başladı, çok mutlu oldum. Kahkaha


https://ozdisan.com/konnektor-ve-baglanti-elemanlari/kontaktlar/pcb-konnektor-terminalleri/L-KLS1-3-96-T

(Bu pinler biraz zorlanarak giriyor, ama iş görüyor.)
« Son Düzenleme: Ocak 15, 2021, 16:35:51 ÖS Gönderen: fort_apocalypse » Logged
Teknik soruları özel mesajla değil forum aracılığıyla sorunuz, herkes faydalanabilsin.


...
POLAT27
Üye
****
Mesaj Sayısı: 329



Üyelik Bilgileri
« Yanıtla #10 : Ocak 15, 2021, 12:04:24 ÖS »
bundan bende isterim   lutfen
Logged
amiga  1200 açılmamış kutulu / amiga 600 hd açılmamış kutulu  / amiga 500 plus / amiga 500 / amida cd32 açılmamış kutulu / sega mega drive / sega master sytem / sega saturn açılmamış kutulu / sega dream açılmamış kutulu. commodore 64 sifir. commodore 64g  amiga 500 gotekli 4 adet.
emarti
Uzman
*****
Mesaj Sayısı: 2.545


Only Amiga Makes It Possible █


Üyelik Bilgileri WWW
« Yanıtla #11 : Ocak 16, 2021, 00:42:50 ÖÖ »
Alıntı sahibi: fort_apocalypse üzerinde Ocak 14, 2021, 21:54:02 ÖS
Çok teşekkürler @emarti 🙏

Sağ olsun, Kaan Akkurt konnektör bastı, Özdisan'dan pinleri aldım.

Bu akşam bağladım, önce çalıştıramadım, AspeQt; Araçlar/Seçenekler'den senkronizasyon Yöntemi "CTS" seçince yüklemeye başladı, çok mutlu oldum. Kahkaha


https://ozdisan.com/konnektor-ve-baglanti-elemanlari/kontaktlar/pcb-konnektor-terminalleri/L-KLS1-3-96-T

(Bu pinler biraz zorlanarak giriyor, ama iş görüyor.)

Farklı bir yaklaşım ve üretim yaparsan haberimiz olsun. Hayırlı olsun.
Logged
https://github.com/emartisoft My GitHUB | http://csdb.dk/scener/?id=26786 My CSDB
READY.
SYS(64767): EMARTI
fort_apocalypse
Uzman
*****
Mesaj Sayısı: 3.878



Üyelik Bilgileri WWW
« Yanıtla #12 : Ocak 16, 2021, 00:57:37 ÖÖ »
SIO2PC'de sizin yaptığğınızın ötesinde yapılacak çok fazla bir şey benim aklıma gelmiyor.
En fazla; hazır TTL RS232 FT232RL kablolar kullanılabilir.
Logged
