Merhaba arkadaşlar,

Bir süredir üzernde çalıştığım A500 klavyeler için PCB membran çizimleri tamamlandı.

HASL (Lehim kaplama) olarak bastırdım, testlerini yaptım, kontaklarda temas problemleri olabiliyordu, PCB kontaklarını havya ile lehimle kapladıktan sonra lehim sıcakken kağıt havlu ile silip (fazlalık lehimi temizleyip) denediğimde temassızlık problemi büyük ülçüde çözüldü. Böylece gerber çizimlerini de teyit etmiş oldum.

A500 klavyelerdeki MITSUMI 56 A619A ve MITSUMI (E) 56 A619B membranları ile muadildir.

Bundan sonraki aşamada altın kaplama (ENIG surface finish) olarak bastırıp deneyeceğim. Temas probleminin çözüleceğini sanıyorum.

Gerberleri PCBway sitesinde paylaştım, ama fiyat olarak daha uygun PCB üreticileri olduğu için, forumdaki arkadaşlardan kendi ihtiyaçları doğrultusunda başka firmalarda bastırmak isteyenler lütfen bana meaj atsın, yardımcı olmaya çalışacağım.

PCB kalınlığı 0.6mm seçildiğinde konnektöre giriyor.

Konektör kilitleme sistemi kilidi açık konumdayken PCB'yi konektöre yavaşça itin. İçeri girmekte sorun yaşıyorsa PCB'yi biraz sallamanız gerekebilir. Ardından klavyenin tüm vidalarını sıkın. Son olarak düz bir tornavida yardımıyla konektörün kilidini yavaşça iterek kapatın.

Çalışmayan tuşlar varsa PCB üzerindeki kontakları ve tuşların altındaki iletken kauçuk kontakları temizleyin. PCB üzerindeki kontakları 4B kurşun kalemle iyice karalayın (siyaha boyanmasa da kontaklarda kalan karbon tozları etkili oluyor).

Tüm bu işlemleri yaparken acele etmeyin ve dikkatli olun, yardıma ihtiyaç duyduğunuz bir noktada bilgili bir kişiden yardım isteyin.

Ayrıca sorularınız olursa lütfen bu başlık altından yazınız.

Saygılarımla.

ÖNEMLİ NOT:
Bu projedeki PCB membran, aşağıdaki fotoğrafta görünen, çift mebran kullanan A500 klavyelerine uygun değildir.




Özgür Dereli tarafından kaydedilen uygulama videosu (Teşekkürler Özgür)
https://youtu.be/xaEMEMi8ypI




PCBway sitesindeki linki.

https://www.pcbway.com/project/shareproject/KEYBOARD_MEMBRANE_REPLACEMENT_PCB_FOR_AMIGA_500_8b2bb6a4.html

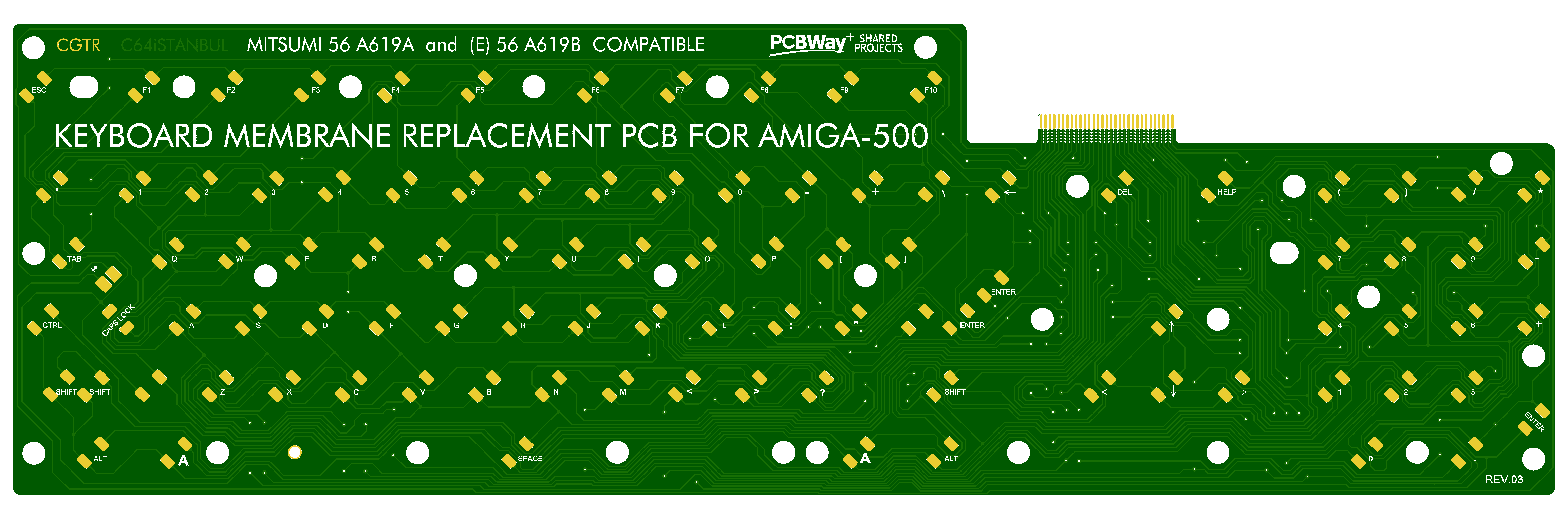

* a500 membrane.png (182.18 KB, 4620x1530 - Görüntüleme: 274 kez.)

* 2membran.jpg (9.53 KB, 273x185 - Görüntüleme: 39 kez.)
« Son Düzenleme: Kasım 29, 2022, 10:19:28 ÖÖ Gönderen: fort_apocalypse » Logged

haydar_abi
Uzman
*****
Mesaj Sayısı: 1.346


İlla ki Amiga


Üyelik Bilgileri
« Yanıtla #1 : Mayıs 10, 2022, 22:33:12 ÖS »

Eline, zihnine sağlık.
Logged

Amiga fanatiği....
Amigalıktan çıkmış Amigalar....

Amiga 1200 + Vampire V1200
LG 24MA53 TVMonitör
Amiga 500 Plus +TerribleFire030 4MB+16 GB CF
Amiga 2000
Amiga 500 + 1MB Çip + 9.5 mb FastRAM + Internal GOTEK + 4GB CF HDD
Casper M989A Monitor
Commodore64
fort_apocalypse
Uzman
*****
Mesaj Sayısı: 3.311



Üyelik Bilgileri WWW
« Yanıtla #2 : Mayıs 10, 2022, 22:39:14 ÖS »

Eline, zihnine sağlık.

Sağ ol abim.
Logged

amigateknik
Uzman
*****
Mesaj Sayısı: 841



Üyelik Bilgileri WWW
« Yanıtla #3 : Mayıs 10, 2022, 22:42:35 ÖS »

Eline sağlık sinan
Logged

Amiga Teknik Servis
C64 & AMIGA SERİSİ & HER MARKA NOTEBOOK BAKIM VE TAMİRİ YAPILIR
Gsm:watsap 0544-6886266
mail
amigateknik@hotmail.com

web

https://www.instagram.com/amigateknik/

https://www.facebook.com/amigatekniksafak/

http://amigateknik.blogspot.com/
fort_apocalypse
Uzman
*****
Mesaj Sayısı: 3.311



Üyelik Bilgileri WWW
« Yanıtla #4 : Mayıs 10, 2022, 22:45:47 ÖS »

Eline sağlık sinan

Teşekkürler Şafak
Logged

Def Leppard
Uzman
*****
Mesaj Sayısı: 1.140



Üyelik Bilgileri
« Yanıtla #5 : Mayıs 10, 2022, 22:46:25 ÖS »

Sinan Hocam Eline emeğine sağlık Tebrik ederim. Forumda bu tarz projelerin çoğalması beni de mutlu ediyor. Amiga membrane herkes için çok önemli. Darısı Amiga 1200 ün başına
Logged

Amiga Repair Service
ibo1973
Uzman
*****
Mesaj Sayısı: 2.274


Üyelik Bilgileri
« Yanıtla #6 : Mayıs 10, 2022, 22:50:17 ÖS »

güzel fikir eline emeğine sağlık öyle sanıyorumki naylon membrandan daha uzun ömürlü olur. temas noktalarını karbon ile kaplasak temas sorunu kalmaz diye tahmin ediyorum. altın kaplamada iyi olur sanırım
Logged
Voltron
Uzman
*****
Mesaj Sayısı: 2.075



Üyelik Bilgileri
« Yanıtla #7 : Mayıs 10, 2022, 22:50:32 ÖS »

Emegine saglik Sinan hocam. Iki klavye tipine de uymasi ayrica guzel olmus.
Logged

Metal grupları çok bağırıyor. haklıyken haksız duruma düşüyorlar...
fort_apocalypse
Uzman
*****
Mesaj Sayısı: 3.311



Üyelik Bilgileri WWW
« Yanıtla #8 : Mayıs 10, 2022, 22:51:02 ÖS »

Teşekkürler @Def Leppard
A1200 için yapabilmem için önce bir A1200 almam gerekiyor, o da ne zaman olur bilemiyorum

Teşekkürler @ibo1973, @Voltron
« Son Düzenleme: Mayıs 10, 2022, 22:52:48 ÖS Gönderen: fort_apocalypse » Logged

phoenix
Genel Yönetici
*****
Mesaj Sayısı: 1.445



Üyelik Bilgileri
« Yanıtla #9 : Mayıs 10, 2022, 22:58:08 ÖS »

Yine tam kalbimizin orta yerine bir atış yaptın Sinan abi Emeğine sağlık.
Logged
emarti
Uzman
*****
Mesaj Sayısı: 2.302


Only Amiga Makes It Possible █


Üyelik Bilgileri WWW
« Yanıtla #10 : Mayıs 10, 2022, 23:03:16 ÖS »

Güzel bir çalışma; emeğine sağlık.
Logged

https://github.com/emartisoft My GitHUB | http://csdb.dk/scener/?id=26786 My CSDB
READY.
SYS(64767): EMARTI
fort_apocalypse
Uzman
*****
Mesaj Sayısı: 3.311



Üyelik Bilgileri WWW
« Yanıtla #11 : Mayıs 10, 2022, 23:10:29 ÖS »

Teşekkür ederim @phoenix, @emarti
Logged

zanpinoz
Deneyimli
*****
Mesaj Sayısı: 528



Üyelik Bilgileri
« Yanıtla #12 : Mayıs 11, 2022, 00:31:26 ÖÖ »

Elinize sağlık Sinan abi çok güzel görünüyor. Yerli Pcb firmaları teklif verir mi acaba ? Bazıları mesajlara cevap bile yazmıyor ama ürün büyük adet çok olunca belki ilgilenirler.
Logged
fort_apocalypse
Uzman
*****
Mesaj Sayısı: 3.311



Üyelik Bilgileri WWW
« Yanıtla #13 : Mayıs 11, 2022, 00:43:11 ÖÖ »

Elinize sağlık Sinan abi çok güzel görünüyor. Yerli Pcb firmaları teklif verir mi acaba ? Bazıları mesajlara cevap bile yazmıyor ama ürün büyük adet çok olunca belki ilgilenirler.

Çok teşekkür ederim.
Keşke olsa ama yerli firmalar ilgilense bile az miktar için çok yüksek fiyat istiyorlar, Çin'den yaptırmak daha uyguna geliyor. Bunun benzerini satan firma tanesini 39 Sterlin'e satıyor, biz 10 tane bastırdığımızda yarı fiyatından ucuza geliyor.
« Son Düzenleme: Mayıs 11, 2022, 00:49:04 ÖÖ Gönderen: fort_apocalypse » Logged

Barış Yeni
Deneyimli
*****
Mesaj Sayısı: 621



Üyelik Bilgileri
« Yanıtla #14 : Mayıs 11, 2022, 00:54:55 ÖÖ »

Eline sağlık Sinan abi. Yine üst düzeyde bir proje.
