[ozkano]

http://retrocu.blogspot.com/2011/01/ultimate-floppy-emulator.html


Demo party biteli 1 ay geçmesine rağmen Tolg'nın party'de hediye ettiği 3 tane floppy emulatorden biri olan benimkini bugun itibariyle amiga 500 kurmayı başardım.

UFE Tolga'nın ikince floppy emultör projesi olup diğer rakipleri arasında biraz üstünlükleri var,

HXC Vs UFE

- Hxc her ne kadar yazma özelliğini UFE den sonra çıkarsada, yazma özelliği UFE'nin hxc den ayıran en önemli özelliklerinden biri, tabi Jeff'in sonradan çıkardığı add on ram eklentisi ile bu fark ortadan kalakabiliyor ama default olarak bu özellik yok.

- UFE ufak bir kablo yardımı ile hem DF0: hemde Df1: i desteklemekte, HXC de ise bu özellik bulunmamakta

- Hxc oyun seçiminde lcd kullanıyor, 2 satırlık lcd bir sd ye alınabilinecek 1000 lerce adf yi düşünecek olursak 2 satırda bunları seçmek gerçek ten de çok güç oluyor, öte yandan UFE göruntuyu direk overlay yapıp ekrandan seçim yapabiliyoruz. Tabi bu özelliğin bir sıkıntısıda var, durum şu dur ki, kurulum aşamasında UFE'nin göruntü kablolarını amiga 500'ün RGb portuna lehimlememiz gerekli

- Bir ikinci fark dosya seçimi ve dosya seçimi, Hxc de bu işleri lcd nin yanındaki butonlarla yapıyoruz, öte yandan UFE'nin kontrolü tamamen amiga 500'ün klavyesinden yapıyoruz, kullanmak istediğimiz da sol A + Sağ A + Sol Alt tuşuna bastığımızda UFE'nin kullanım arayuzu geliyor buradan ayarları ve dosya seçimini yapabiliyoruz

- Son olarakta HXC'yi kullanmak için adf olsun diğer formatlar olsun, bunları daha önceden PC de convert etmemiz gerekiyor, öte yandan UFE'de böle bir sorun yok, ister amiga adf si olsun ister diğer formatlar olsun bunları işlemcinin kendisi yapıyor, burada HXC ye göre bir eksiği bulunuyor, HXC de doya yı seçtiğimizde direk diseeti mount ederken UFE'de 3 saniye kadar adf yi mfm formatına çevirmek için zaman istiyor,

UFE birde her makinanıda çalışabilmesi için daughter board a ihtiyaç duyuyor, şuan Amiga 500, Amiga 1200 ve Amstrat için daughter board bulunurken Atari ve diğer makinelerede yakında yapılacağına inanıyorum

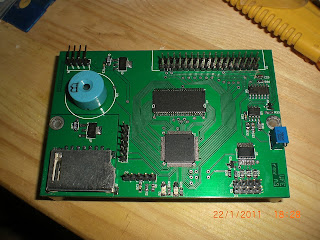

UFE'nin anakartı mikro işlemci olarak Pic32 kullanılmış, yazma özelliği için üzerinde 8 MB SDRam bulunmata, Anakart Çin'de yapılmış bulunmakla birlite işçilik gerçekten çok güzel

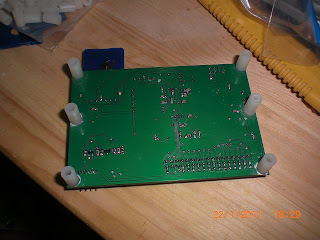

Hem HXC hemde UFE'nin en zor kısımlarından biri mount etmek, çünkü her iki projede orjinal floppy den daha ufak olduğundan Amiga 500 ün içine koymak biraz zor oluyor bu sebeble bende boardu yukselten plastik parçalar kullandım

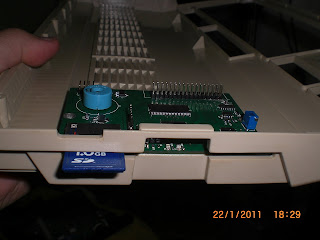

Burdada UFE'nin Amiga 500'üst kapağına silikonla yapıştırdığımın fotoğrafı

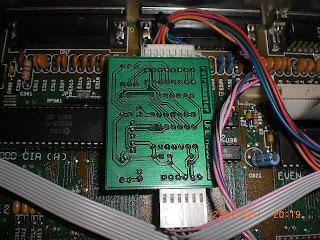

Buda UFE'nin Aiga 500 daughter boardu, bu board Amiga 500 klavyesi ile Amiga 500 anakart arasına takılıyor, Amiga 500'ün klavye konnktorunu dughter board da, daughter board dan UFE nin ana kartına bir kablo, bu daughter boarduda Amiga 500 Klavye soketenini üzerine yerleştiriyoruz

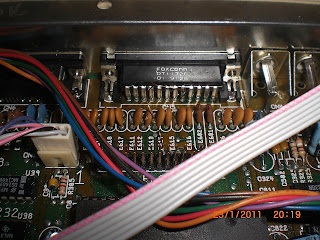

Yukarıdaki iki resimde ufak bir kablo atlatma göruyoruz, bu kablo ile DF1'i kullana biliyoruz, Amiga üretilirken DF1,DF2 ve DF3'ün motorX bağlantıları internal floppy soketinde bulunmuyori her halde böyle birşey çıkacağını 25 sene önce düşünmediklerinden bu sinyali sadece external floppy soketine koydukalrından bu bağlantıyı yapmamız gerekli, hatta UFE'de 8 MB SDram olduğunu düşünürsek DF2 ve DF3 'üde Tolga'nın yapması sorun olmıyacak



ve UFE nin kullanıcı arayüzü, gördüğümüz gibi video overlay yapıyor

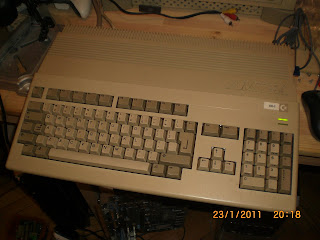

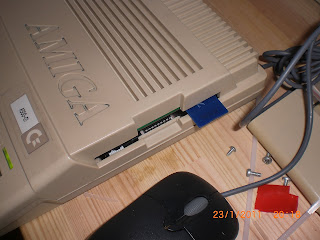

burada kasanın kapalı şekilde görünüşünü fotoğrafı

Bu incelemenin sonunda Tolga'dan bir kaç tane daha floppy emulatör beklerken, diğer arkadaşlarında bir an önce kurmalarını bekler, en az hxc kadar ses getireceğinden eminim..

[wizofwor]

Resimler bende görünmüyor

(Düzeltme: Resimler linkteymiş. Ben de yazının gelişinden aralarda resim olması lazım zannetmiştim.)

[AmigAmigA]

linkteki resimlerden bahsediyor:)Şu emulator ne zaman bizlerede ulaşacak acaba?

[LW3D]

çok güzel bir inceleme olmuş Özkan..sağolasın... Bunun ingilizcesinide hazırlayıp Amiga forumlarında yayınlamak lazım...

Not: Resimleri ozkanın blog'dan mesaja taşıdım...artık pek sorun yok gibi..

[joker_]

UFE yi gördükçe aklıma hep TUFE de geliyor , UFE A600 ile de çalışıyormu?

[ozkano]

@joker, a600 için henuz daughter board yapmadı tolga, ama a600 un klavue kontrollerından 2 pin i kaldırık (clock ve data) bunları a500 için yapılmış dughter board bağlarsak çalışmasıgerekir

[wizofwor]

Yanlız A600'ün ribon kablosu çok hassas. Bayağı bir problemler yaşamıştım bu kabloyla ilgili. A600 için keyboard bağlantısını nasıl yapmayı düşünüyorsunuz?

[ozkano]

http://retromaster.files.wordpress.com/2010/07/ufe-a1200-kbd-top1.jpg
bu A1200 daughter boardu, A600 ede aynısı yapılabilir

[EMREZ]

Özkan uyumluluk nasıl nondos açıyormu ? hobi amaçlı kalmasın ticari olarakta satılmalı kod korumalı, bir tane bende almak isterim bu cihazdan nasıl yaparız.

[ozkano]

uyumluluk diye bir sorun yok her şey çalışıyor

[Jeff_HxC2001]

A small response since it seems to have a confusion with the Emrez HxC Floppy Emulator (a derivated version of hxc floppy emu prototype version of 2008) and the official one (http://hxc2001.free.fr/floppy_drive_emulator/index.html#SDCARDFloppyemulator)

- Hxc her ne kadar yazma özelliğini UFE den sonra çıkarsada, yazma özelliği UFE'nin hxc den ayıran en önemli özelliklerinden biri, tabi Jeff'in sonradan çıkardığı add on ram eklentisi ile bu fark ortadan kalakabiliyor ama default olarak bu özellik yok.

Wrong. the Amiga write support is available in series since the last summer.

- Hxc her ne kadar yazma özelliğini UFE den sonra çıkarsada, yazma özelliği UFE'nin hxc den ayıran en önemli özelliklerinden biri, tabi Jeff'in sonradan çıkardığı add on ram eklentisi ile bu fark ortadan kalakabiliyor ama default olarak bu özellik yok.

Wrong again....:

11/05/2010: Firmware SD HxCFloppyEmulator v1.0.1.1 (Note: This version should be already in the delivered devices)
- Prototype -> Final Hardware Layer adaptation
>>>>>- Two disk drives emulation added.<<<<<<<<<<<<<<<<<
- Direct Access mode added : The host computer can now access directly to the SDCard.
- Slot mode added: The emulator can be used without LCD screen.
- Track step sound added. (can be disabled in the HXCSDFE.CFG file).
- Events sound added. (can be disabled in the HXCSDFE.CFG file).
- Backlight timeout setting added in HXCSDFE.CFG.
- Many bugs corrected...

- Hxc oyun seçiminde lcd kullanıyor, 2 satırlık lcd bir sd ye alınabilinecek 1000 lerce adf yi düşünecek olursak 2 satırda bunları seçmek gerçek ten de çok güç oluyor, öte yandan UFE göruntuyu direk overlay yapıp ekrandan seçim yapabiliyoruz. Tabi bu özelliğin bir sıkıntısıda var, durum şu dur ki, kurulum aşamasında UFE'nin göruntü kablolarını amiga 500'ün RGb portuna lehimlememiz gerekli

The LCD is not the only way to select a floppy image, there are also a software solution (works on all Amiga, CPC and Atari ST computers for the moment).

<a href="http://www.youtube.com/v/p1zP6p9SBLw&rel=0" target="_blank">http://www.youtube.com/v/p1zP6p9SBLw&rel=0</a>

So before making a "VS" please get the right informations...

To see all the features of the actual SDCard HxC Floppy Emulator please have a look to the user manual:
http://hxc2001.free.fr/floppy_drive_emulator/SDCard_HxC_Floppy_Emulator_User_Manual.pdf

And to the releases notes:
http://hxc2001.free.fr/floppy_drive_emulator/sd_hxc_floppy_emulator_firmware_release_notes.txt

http://hxc2001.free.fr/floppy_drive_emulator/hxcfloppyemulator_soft_release_notes.txt

However i don't think that doing "VS" on forums is very profitable. Do you really need to do this ?

Have fun and good luck for the next!

Best Regards,
Jeff

[hakdead]

peki şöyle bir şey sorsam;

UFE satışa çıkacak mı?  yakın zamanda bu ürünlerden bir tane almayı düşünüyorum.  en azından sırf floppy yükleme zamanı yüzünden ısınamadığım ve bir türlü kullanmaya elimin gitmediği fakat bir efsane olduğunu kabullendiğim bir A500'üm olsun istiyorum.  UFE veya HCX bu yüzden süper bir olay.

ama UFE nin satışa sürülmesini bekleyelim mi yoksa beklemeyelim mi

[Jeff_HxC2001]

For the UFE i don't know.

But the HxC is available on the lotharek webstore since a year:
http://www.lotharek.pl/
and sometimes on ebay.

(800 units sold until today, and this is only the beginning   )

[LW3D]

Tolga baştan beri işin ticari yönünden pek hoşlanmıyor ve hatta açık kaynak yapmayı planlıyordu. Ama buna karşı çıktık. Tolga geliştirip bir ürünü ortaya çıkartmayı seviyor. Jeff ya da diğer ürün geliştirenlerle sırf ticari yaklaşımlı tartışmalardan hiç haz etmiyor. Arkadaş sadece bizim forumda değil, her yerde kaşınıyor Google Translate bu kaşınma konusunda ne kadar başarılı acaba

Neyse, şöyle veya böyle UFE satışa sürülecek. Ama seçim tabii ki sizin.. Her iki ürünün özelliklerini karşılaştırdığınızda zaten hangisinin sizin için daha uygun olduğunu göreceksiniz.

Bu arada Tolga geliştirdiği diğer proje olan Cumulus'u halka açacak... Oric bilgisayarlar için microdrive çözümü...Kısa sürede ortaya çıktı ve yıllardır Oric camiası böyle bir projeyi hayal ediyordu. Jeff'in dediği gibi bu bir başlangıç...UFE'yi bir yoluna koyabilirsek, gerisi gelecek Insallah...

Bu arada UFE ve Cumulus ile gönül bağım var... Hepsi Tolga'nın büyük başarısının ürünüdür...

[ozkano]

800 units is really great number, cong,

Hi Jeff I compared with your very first hxc with UFE, I have 5-6 HXC floppy emulator, I build them while your projects was open source,


I guess you translated turkish to english or french by google translate, I am sure you know it does not translate exprasions %100 one language to another, it is just gives idea of the text

Emre's floppy is totaly same as your I mean its your project, but UFE is diffent and only 3 people have except project owner Tolga, and I wrote this little article cause I have both your and UFE
