Gönderen Konu: ALPS DF354 Floppy Hack  (Okunma Sayısı 14788 defa)
0 Üye ve 1 Ziyaretçi konuyu incelemekte.
Simon (Özay Turay)
Genel Yönetici
*****
Mesaj Sayısı: 6.018


Commodore Forever


Üyelik Bilgileri WWW
« : Mart 18, 2014, 01:56:46 ÖÖ »

Evet arkadaşlar başka bir proje ile karşınızdayım.

Bugün hurdalarının bulunduğu depoya disket sürücü kablosu almak için indiğimde aklıma birden "Acaba bu disket sürücülerden Amiga için modifiye edilebilen var mıdır?" sorusu geldi ve bulabildiğim iki çeşit disket sürücüyü de kablolarla birlikte aldım.

Daha önce forumda büyük sansayonlara sebep olan PC disket sürücüsünü Amiga'ya modifiye kablo ile mi bağlayalım yoksa PC disket sürücüsünü modifiye edelim kabloya dokunmayalım tartışmalarına hiç bulaşmadan direk Google amcaya sorduğumda karşıma biri almanca iki güzel site çıkardı.

http://www.amibay.com/showpost.php?p=198574&postcount=9

http://www.pitsch.de/stuff/amiga/floppy.htm#A3

Temelde ikisi de aynı hack olmasına rağmen almanca sitedeki ikinci bir yolu kesmek yerine çipin pinini yukarı kaldırmayı gerektirdiğinden yemedi ve ben de birinci sitedeki yönergeleri izlemeye karar verdim. Bu yönergelerde aynı zamanda HD disket algılayıcıyı sensörü devre dışı bırakma vardı ve HD disketlerin köşesini bantlamaktan kurtarıyordu.

Hemen işe koyuldum ve sanırım başarılı oldum. Sanırım diyorum çünkü elimde hiç Amiga disketi yok, ancak disketi takınca Amiga değişikliği algılayıp yükleme yapmaya çalışıyor.

Kendi yaptığım hack'in resimlerini koymak isterdim ancak çipin bacağına lehim yaparken acemilikten yakındaki iki bacağı yanlışlıkla birbirine yapıştırdım ve lehim emici telim olmadığından (en kısa sürede alacağım) ve pompa ile de çekemeyince uğraşırken bacaklardan birinin yolunu kopardım. Yolu kopan bacağın 24 nolu disket sürücü pinine gittiğini büyüteç ile takip ederek ekstradan bir kablo ile uzun uğraşlar sonucunda tamir etmeyi başardım. Dolayısıyla kafa karıştırmamak için hack'i aldığım sitenin resimleriyle tarif edeceğim.

Bir sürücü daha modifiye edersem ve bu sefer hatasız becerirsem resimleri değiştiririm artık. Kahkaha

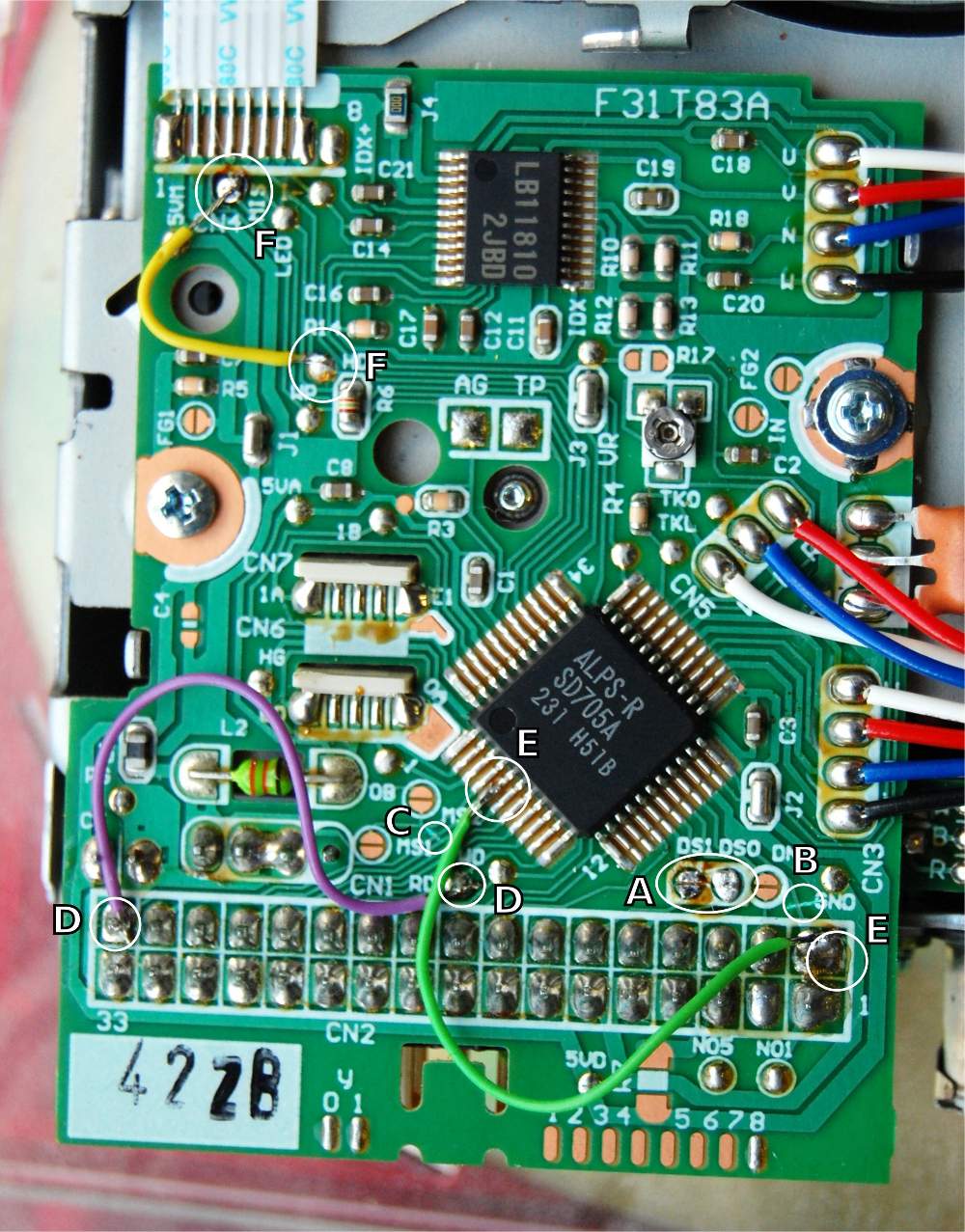

Gelelim işlemin uygulanmasına:

Benim sürücü ALPS DF354N194G olmasına rağmen bütün DF354'lerde çalışacağını düşünüyorum, çünkü devre kartı gördüğüm kadarıyla çip revizyonları dışında aynı.



A: Lehim pompası veya lehim emen tel yardımıyla DS1'deki lehimi yok edip DS0'ı lehim ile birleştirin. (Amiga sürücünün 0. ünite olmasını istiyor.)

B: Pin 2'den giden bakır hattı bu noktadan maket bıçağı ile keserek hattı takip ederek çipe girdiği bacak ile pin 2 arasını ölçerek gerçekten kestiğinizden emin olun.

C: Pin 34'den giden ve çipin 5 no'lu bacağına bağlanan bakır hattı bu noktadan aynı şekilde kesin ve yine ölçerek kestiğinizden emin olun. Burada çok dikkatli olmalısınız çünkü birbirine çok yakın iki hat var.

D: Pin 34 ile RD lehim noktası arasına kablo lehimleyin. (Amiga disk hazır sinyalinin 34. bacakta olmasını istiyor.)

E: Pin 2 ile çipin 5 no'lu bacağı arasına kablo lehimleyin. (Amiga disk değişti sinyalinin 2. bacakta olmasını istiyor.)

F: (Opsiyonel) HD2 lehim noktası ile CN4 üzerindeki lehim noktası arasına bir kablo lehimleyin. (HD disket algılamayı devre dışı bırakan kısım burası, bu basamağı yaparsanız tüm disketler DD olarak algılanacağından bantla falan uğraşmazsınız.)

İşlem tamam, yeni Amiga disket sürücünüz hayırlı olsun.

Not 1: ALPS sürücüler piyasada oldukça fazla mevcut. Kolaylıkla bulunabileceğini düşünüyorum.

Not 2: Alper'in gönderdiği disket sürücü ve içindeki disket gelince bu sürücüyü tekrar deneyip sonucu bildireceğim.

« Son Düzenleme: Mart 18, 2014, 02:01:49 ÖÖ Gönderen: Simon (Özay Turay) » Logged

http://www.retrodergi.com - http://www.e-turay.com

Retro: Commodore 64, Amiga 500, Amiga 1200
Retromsu: Wii, XBox360, XBox, PS3 Slim, PS2 FAT, PS1, PSP Slim, Nintendo DS Lite
yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 4.891



Üyelik Bilgileri
« Yanıtla #1 : Mart 18, 2014, 02:44:40 ÖÖ »

... acemilikten yakındaki iki bacağı yanlışlıkla birbirine yapıştırdım ve lehim emici telim olmadığından (en kısa sürede alacağım) ...

@simon, küçük bir ipucu, lehim emici telin yoksa normal bir 220v elektrik kablosunu al, plastiğini sıyır, ortaya çıkan telleri elinle hafifçe yassılaştır (spiral olarak sarılmış durular, hafifçe ters yönde çevir) lehim emici tel olarak kullan...

bu çok dar bacaklı SMD entegrelerde bile işe yarıyor ama o kadar ince işlerde daha ince dokulu lehim emme teli kullanmak tabii ki daha uygun. ama elinin altında yoksa projeyi gece gece yarım bırakmaktan iyidir...
Logged

yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 4.891



Üyelik Bilgileri
« Yanıtla #2 : Mart 18, 2014, 02:46:59 ÖÖ »

bir de dar bacak aralıklı SMD entegreler ile çalışmadan önce lehim/patch yapacağın yere hafif flux sür (ama şu yapışkan olmayan flux'dan) lehimi öyle yap. lehimin flux sayesinde sadece eskiden lehim olan bacaklara doğru meyil gösterdiğini göreceksin...
Logged

Simon (Özay Turay)
Genel Yönetici
*****
Mesaj Sayısı: 6.018


Commodore Forever


Üyelik Bilgileri WWW
« Yanıtla #3 : Mart 18, 2014, 02:49:02 ÖÖ »

İpuçları için teşekkürler abi.

Sıvı flux almıştım halbuki bluemaviden, hiç aklıma gelmedi.

Ama sanırım önce güzel bir havya ucu almam lazım benim. Yuvarlak uçla olmuyor ince işler.

Neyse ki cihazı bozmadan projeyi bitirebildim inşallah, deneyince göreceğiz bakalım. Bir ara az kaldı yere çarpacaktım sürücüyü. Kahkaha
Logged

http://www.retrodergi.com - http://www.e-turay.com

Retro: Commodore 64, Amiga 500, Amiga 1200
Retromsu: Wii, XBox360, XBox, PS3 Slim, PS2 FAT, PS1, PSP Slim, Nintendo DS Lite
Voltron
Uzman
*****
Mesaj Sayısı: 983


それはどういう意味ですか?知りません。


Üyelik Bilgileri
« Yanıtla #4 : Mart 18, 2014, 03:07:44 ÖÖ »

Alps df354d90 ve df354h(121f) olanlarindan cokca cevirdim. Sorunsuz da kullaniyorum. Yalniz bir farkla.

Ben yukaridaki ptsch.de deki hacki referans almistim zamaninda. Orada sari kablo ile yapilan F-F baglantisi yapilmamis. Ne icin o f-f acaba?


« Son Düzenleme: Mart 18, 2014, 09:31:09 ÖÖ Gönderen: Simon (Özay Turay) » Logged

■ *Ultimate 64 Elite Edition* 2019 2nd. Quarter
■ A1200 1D4 3.1 Bliz. 1234IV-30@50 128MB
■ A1200 2B 3.9 Bliz. 1260+SCSI KIT IV 060@50 128MB
■ A500(Plus) Rev 8A 2MB 1.3-2.4 Gotek
■ C=128/C64 + Turbo Chameleon64 + 1541 UII Plus + SD2IEC + IRQHack64
■ Atari 856-XL-C + MyIDE-II + SIO2SD
Simon (Özay Turay)
Genel Yönetici
*****
Mesaj Sayısı: 6.018


Commodore Forever


Üyelik Bilgileri WWW
« Yanıtla #5 : Mart 18, 2014, 03:15:43 ÖÖ »

Orada sari kablo ile yapilan F-F baglantisi yapilmamis. Ne icin o f-f acaba?

F: (Opsiyonel) HD2 lehim noktası ile CN4 üzerindeki lehim noktası arasına bir kablo lehimleyin. (HD disket algılamayı devre dışı bırakan kısım burası, bu basamağı yaparsanız tüm disketler DD olarak algılanacağından bantla falan uğraşmazsınız.)
Logged

http://www.retrodergi.com - http://www.e-turay.com

Retro: Commodore 64, Amiga 500, Amiga 1200
Retromsu: Wii, XBox360, XBox, PS3 Slim, PS2 FAT, PS1, PSP Slim, Nintendo DS Lite
Voltron
Uzman
*****
Mesaj Sayısı: 983


それはどういう意味ですか?知りません。


Üyelik Bilgileri
« Yanıtla #6 : Mart 18, 2014, 03:20:12 ÖÖ »

Uyku sersemligi yeni gordum yaziyi. Benim bildigim kadari ile disketler zaten hep dd algilaniyordu. Acaba arada sirada olan yazma sıkıntisinin sebebi disketlerin hd olmasi mi? Bunu hic dusunmemistim hmm
Logged

■ *Ultimate 64 Elite Edition* 2019 2nd. Quarter
■ A1200 1D4 3.1 Bliz. 1234IV-30@50 128MB
■ A1200 2B 3.9 Bliz. 1260+SCSI KIT IV 060@50 128MB
■ A500(Plus) Rev 8A 2MB 1.3-2.4 Gotek
■ C=128/C64 + Turbo Chameleon64 + 1541 UII Plus + SD2IEC + IRQHack64
■ Atari 856-XL-C + MyIDE-II + SIO2SD
atlantis
Uzman
*****
Mesaj Sayısı: 2.037



Üyelik Bilgileri WWW
« Yanıtla #7 : Mart 18, 2014, 09:28:43 ÖÖ »

Eline sağlık. Artık işi gücü bırakır bir de disket sürücü toplarız. Yapanlar da makalesini yazsın mutlaka Kahkaha

Lehim emici tel olarak anten kablolarının dış yüzeyindeki telde kullanılabilir.
Logged

Truva Linux
http://www.truvalinux.org.tr
http://retromiga.blogspot.com
--------------------------------
Banana ARM Türkiye Destek Sitesi
https://www.banana.gen.tr
Simon (Özay Turay)
Genel Yönetici
*****
Mesaj Sayısı: 6.018


Commodore Forever


Üyelik Bilgileri WWW
« Yanıtla #8 : Mart 18, 2014, 10:01:42 ÖÖ »

Diğer disket sürücü Mitsumi D359M serisindendi. Yukarıda verdiğim 2. linkteki Mitsumi D359T serisi ile aynı değil devre kartı. Gerçi onun da buldum tarifini ama sürücünün devre kartına ulaşmak çok zor. Bütün mekanizmayı sökmek gerekiyor.

Tam devre kartına ulaştım yere bir yay düştü, hadi bakalım yay nerden çıktı onu bul. Kahkaha

Neyse mekanik işlere elim yatkın olmasa da bir şekilde geri topladım sürücüyü. Artık bu sürücüyü de Tolga'nın iFlop'unu alınca/yapınca ona takarım.

Uzun lafın kısası Mitsumi D359M'lerden uzak durun. Kahkaha
Logged

http://www.retrodergi.com - http://www.e-turay.com

Retro: Commodore 64, Amiga 500, Amiga 1200
Retromsu: Wii, XBox360, XBox, PS3 Slim, PS2 FAT, PS1, PSP Slim, Nintendo DS Lite
commander64
Uzman
*****
Mesaj Sayısı: 3.272



Üyelik Bilgileri WWW
« Yanıtla #9 : Mart 18, 2014, 10:27:57 ÖÖ »

http://www.rabayjr.com/amiga_floppy_drives.htm
Bu sitedede işe yarar bilgiler var.
Logged

Simon (Özay Turay)
Genel Yönetici
*****
Mesaj Sayısı: 6.018


Commodore Forever


Üyelik Bilgileri WWW
« Yanıtla #10 : Mart 18, 2014, 10:34:12 ÖÖ »

Evet o siteyi biliyorum fakat mesele şu ki oradaki sürücülerin çoğu daha eski modeller ve piyasada bulunmuyor. Çoğunlukla iki jumper ayarı ile neredeyse lehim bile yapmadan ve/veya kablo modifikasyonuyla Amiga'ya göre ayarlanabiliyor daha eski sürücüler.

Tabi elinde olan için site bulunmaz kaynak o ayrı mesele.
Logged

http://www.retrodergi.com - http://www.e-turay.com

Retro: Commodore 64, Amiga 500, Amiga 1200
Retromsu: Wii, XBox360, XBox, PS3 Slim, PS2 FAT, PS1, PSP Slim, Nintendo DS Lite
Voltron
Uzman
*****
Mesaj Sayısı: 983


それはどういう意味ですか?知りません。


Üyelik Bilgileri
« Yanıtla #11 : Mart 18, 2014, 12:52:44 ÖS »

Diğer disket sürücü Mitsumi D359M serisindendi. Yukarıda verdiğim 2. linkteki Mitsumi D359T serisi ile aynı değil devre kartı. Gerçi onun da buldum tarifini ama sürücünün devre kartına ulaşmak çok zor. Bütün mekanizmayı sökmek gerekiyor.

Tam devre kartına ulaştım yere bir yay düştü, hadi bakalım yay nerden çıktı onu bul. Kahkaha

Neyse mekanik işlere elim yatkın olmasa da bir şekilde geri topladım sürücüyü. Artık bu sürücüyü de Tolga'nın iFlop'unu alınca/yapınca ona takarım.

Uzun lafın kısası Mitsumi D359M'lerden uzak durun. Kahkaha

Bu bahsettiginiz Mitsumi d359m3 / 3d modeli degil mi? Evet bunu sökmesi bela. Tum aksami dağıtmak gerekiyor, bir kac denemeden sonra alisiyorsunuz.

Bu model icin bahsettiginiz hack mevcut mu hala ?
Logged

■ *Ultimate 64 Elite Edition* 2019 2nd. Quarter
■ A1200 1D4 3.1 Bliz. 1234IV-30@50 128MB
■ A1200 2B 3.9 Bliz. 1260+SCSI KIT IV 060@50 128MB
■ A500(Plus) Rev 8A 2MB 1.3-2.4 Gotek
■ C=128/C64 + Turbo Chameleon64 + 1541 UII Plus + SD2IEC + IRQHack64
■ Atari 856-XL-C + MyIDE-II + SIO2SD
Simon (Özay Turay)
Genel Yönetici
*****
Mesaj Sayısı: 6.018


Commodore Forever


Üyelik Bilgileri WWW
« Yanıtla #12 : Mart 18, 2014, 12:58:59 ÖS »

Maalesef kaydetmedim. Ama tekrar denk gelirsem eklerim buraya.
Logged

http://www.retrodergi.com - http://www.e-turay.com

Retro: Commodore 64, Amiga 500, Amiga 1200
Retromsu: Wii, XBox360, XBox, PS3 Slim, PS2 FAT, PS1, PSP Slim, Nintendo DS Lite
Simon (Özay Turay)
Genel Yönetici
*****
Mesaj Sayısı: 6.018


Commodore Forever


Üyelik Bilgileri WWW
« Yanıtla #13 : Mart 20, 2014, 12:50:25 ÖS »

http://pitsch.de/stuff/amiga/floppy.htm adresinde buldum.

Mitsumi D359M3 (Typ 1)


Mitsumi D359M3 (Typ 2)


Mitsumi D359M3D
Logged

http://www.retrodergi.com - http://www.e-turay.com

Retro: Commodore 64, Amiga 500, Amiga 1200
Retromsu: Wii, XBox360, XBox, PS3 Slim, PS2 FAT, PS1, PSP Slim, Nintendo DS Lite
Voltron
Uzman
*****
Mesaj Sayısı: 983


それはどういう意味ですか?知りません。


Üyelik Bilgileri
« Yanıtla #14 : Mart 20, 2014, 13:01:38 ÖS »

Tesekkurler @simon. Yalniz, bunlarin disinda en ufak yayina kadar sokulmesi gereken bir model daha var, o sanirim mitsuminin son urettigi modellerden. Onun modunu bir turlu bulamadim. Aksama resmini ceker koyarim.
Logged

■ *Ultimate 64 Elite Edition* 2019 2nd. Quarter
■ A1200 1D4 3.1 Bliz. 1234IV-30@50 128MB
■ A1200 2B 3.9 Bliz. 1260+SCSI KIT IV 060@50 128MB
■ A500(Plus) Rev 8A 2MB 1.3-2.4 Gotek
■ C=128/C64 + Turbo Chameleon64 + 1541 UII Plus + SD2IEC + IRQHack64
■ Atari 856-XL-C + MyIDE-II + SIO2SD
