Oğuzhan
|
 |
« Yanıtla #16 : Mayıs 29, 2025, 22:39:22 ÖS » |
|
Hocam A600'de Lisa yok. Yanlışınız olmasın? |
|
|
|
|
Logged
|
Amiga 500/500+/1200/4000
Commodore 64
Atari 1040STe/Falcon 030/Jaguar/2600
Roland MT-32 Rev.A&B/SC-88
Sony PS 1-2-3-4-5/PSP/PVM 9"/TV 9"/TV 11"
Sega SMS2FR/MD1FR/MD1JP/MD2/Saturn/Dreamcast/GG
Nintendo NES/SNES/DMG/GBC/GBP/GBA/GBASP
|
|
|
|
sgi
|
|
« Yanıtla #17 : Mayıs 29, 2025, 23:12:53 ÖS » |
|

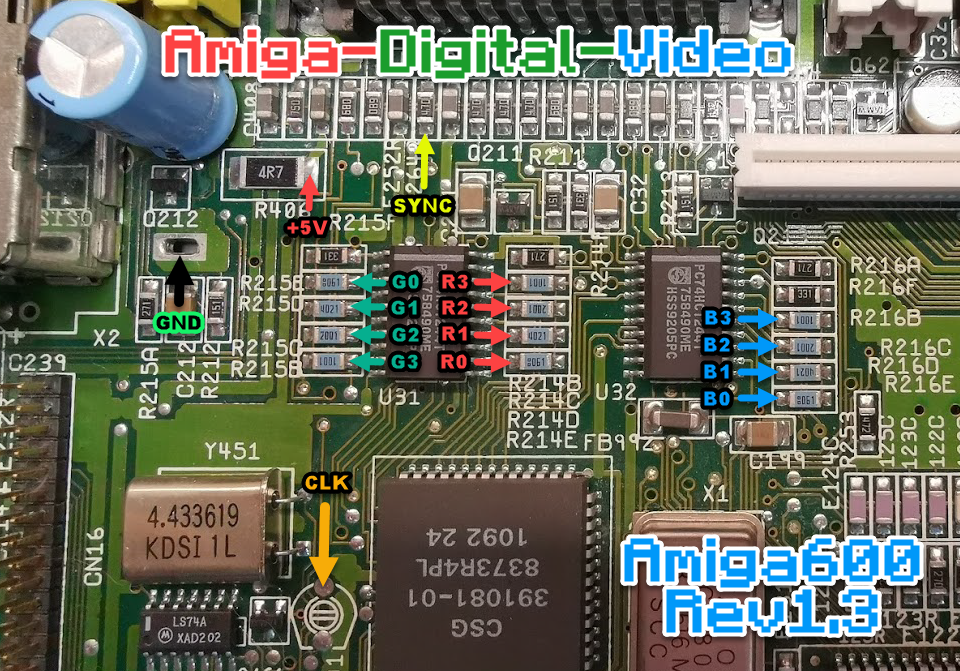

İşte video çipi hocam 8373. PCB yerleşimi olarak da U4. Agnus denise paula karıştı bende onlar.  söz konusu vatandaş: https://ibb.co/3Y7TznFdÖzetle RGB ve sync sinyalleri yerli yerinde, Sony CDX encoder girişlerindeys R-B-Sync var G yok, G hattı düz DC. G'nin kompozit video üretiminde bir fonksiyonu varsa o yüzden doğru görüntü üretilemiyor olmalı, kompozitte hepsi tam olmalı diye hatırlıyorum. RGB'deki gibi RGB'den biri eksik olunca renklerin bozuk da olsa göründüğü bir boot ekranı yok. RGB - PVM arası kablo ayarlayıp RGB çıkışa bakacağım. |
|
|
|
« Son Düzenleme: Mayıs 29, 2025, 23:27:55 ÖS Gönderen: sgi »
|
Logged
|
|
|
|
|
sgi
|
|
« Yanıtla #18 : Mayıs 30, 2025, 01:24:14 ÖÖ » |
|
Başka bir arkadaştan bir vakit aldığım ama denemeye üşendiğim A520 modülatörü önce çalıştığını bildiğim 500'de denedim ve görüntü kötü de olsa modülatörün çalıştığına emin oldum, sonra modülatörü Amiga 600'de denedim ve görüntü geldi. https://ibb.co/h17XyYXnYıllanmış modülatörün görüntüsü sağlam Amiga 500'de de böyle. Çok şükür sistem temelde sağlammış, sanırım sadece composite çıkış katı sorunlu. O da 8373'ten green sinyalin CDX'e ulaşmamasından ibaret. O hatta ayrıca bakacağız artık. Şimdi Scart veya PVM RGB kablo çözümüne bakayım...  |
|
|
|
« Son Düzenleme: Mayıs 30, 2025, 04:46:45 ÖÖ Gönderen: sgi »
|
Logged
|
|
|
|
|
haydar_abi
|
|
« Yanıtla #19 : Mayıs 30, 2025, 06:10:44 ÖÖ » |
|
Merhaba. Amigalar için ufak tefek parçalar yapıyorum. Skart, RGB adaptör, Çeşitli romlar elimde var. https://www.commodore.gen.tr/forum/index.php?topic=21011.0Anadolu yakasındayım. Bir yakınımın ölümü nedeniyle memleketteydim. Bu yüzden foruma bakamadım. |
|
|
|
|
Logged
|
Amiga fanatiği....
Amigalıktan çıkmış Amigalar....
Amiga 1200 + Vampire V1200
LG 24MA53 TVMonitör
Amiga 500 Plus +TerribleFire030 64MB+16 GB CF
Amiga 2000
Amiga 500 + 1MB Çip + 9.5 mb FastRAM + Internal GOTEK + 4GB CF HDD
2 Casper M989A Monitor
Commodore64
|
|
|
|
sgi
|
|
« Yanıtla #20 : Mayıs 30, 2025, 08:52:26 ÖÖ » |
|
Başınız sağolsun, fiyatlar güncelse scart + rgb vga adaptör alabilirim.
|
|
|
|
|
Logged
|
|
|
|
|
haydar_abi
|
|
« Yanıtla #21 : Mayıs 30, 2025, 12:24:47 ÖS » |
|
Sizler de sağ olun. Özel mesaj gönderildi.
|
|
|
|
|
Logged
|
Amiga fanatiği....
Amigalıktan çıkmış Amigalar....
Amiga 1200 + Vampire V1200
LG 24MA53 TVMonitör
Amiga 500 Plus +TerribleFire030 64MB+16 GB CF
Amiga 2000
Amiga 500 + 1MB Çip + 9.5 mb FastRAM + Internal GOTEK + 4GB CF HDD
2 Casper M989A Monitor
Commodore64
|
|
|
|
sgi
|
|
« Yanıtla #22 : Haziran 03, 2025, 09:03:44 ÖÖ » |
|
Güncelleme: Amiga'nın analog yeşil hattı gidikmiş, ilgili bölgeyi takip ederek Q212'ye ulaştım, base'inde green sinyal varken emitter'de düz dc ofset vardı, elimdeki to-92 paket bc546 ile değiştirince düzeldi. https://ibb.co/JRwktWkchttps://ibb.co/BVKYVD4k |
|
|
|
« Son Düzenleme: Haziran 03, 2025, 09:06:11 ÖÖ Gönderen: sgi »
|
Logged
|
|
|
|
|
sgi
|
|
« Yanıtla #23 : Haziran 04, 2025, 09:12:24 ÖÖ » |
|
Klavye ribbon pinleri tamamen çürümüş ve yalıtkan durumda. Kesip biçmeden bunları kurtarmak mümkün mü?
|
|
|
|
Logged
|
|
|
|
|
Oğuzhan
|
|
« Yanıtla #24 : Haziran 04, 2025, 09:33:41 ÖÖ » |
|
Foto yanıltıyor olabilir ama burada sorun göremedim. Genelde membranın kendisinde çürüme oluyor. Burası yalıtkan olsa 1-2 değil bir çok tuş basmaz.
|
|
|
|
|
Logged
|
Amiga 500/500+/1200/4000
Commodore 64
Atari 1040STe/Falcon 030/Jaguar/2600
Roland MT-32 Rev.A&B/SC-88
Sony PS 1-2-3-4-5/PSP/PVM 9"/TV 9"/TV 11"
Sega SMS2FR/MD1FR/MD1JP/MD2/Saturn/Dreamcast/GG
Nintendo NES/SNES/DMG/GBC/GBP/GBA/GBASP
|
|
|
|
sgi
|
|
« Yanıtla #25 : Haziran 04, 2025, 12:14:07 ÖS » |
|
Foto yanıltıyor olabilir ama burada sorun göremedim. Genelde membranın kendisinde çürüme oluyor. Burası yalıtkan olsa 1-2 değil bir çok tuş basmaz.
Klavye hiçbir şekilde çalışmıyor hocam ölü gibi, caps bile yanmıyor. Pinleri multimetreyle "continuity" modunda kontrol ediyorum, neredeyse hepsi açık devre. |
|
|
|
|
Logged
|
|
|
|
|
Oğuzhan
|
|
« Yanıtla #26 : Haziran 04, 2025, 12:18:46 ÖS » |
|
Foto yanıltıyor olabilir ama burada sorun göremedim. Genelde membranın kendisinde çürüme oluyor. Burası yalıtkan olsa 1-2 değil bir çok tuş basmaz.
Klavye hiçbir şekilde çalışmıyor hocam ölü gibi, caps bile yanmıyor. Pinleri multimetreyle "continuity" modunda kontrol ediyorum, neredeyse hepsi açık devre. membranın içini de kontrol et bence elin değmişken. Sorun geride de olabilir veya ikisinde de olabilir. A600 bu klavyeye tuş bile bulmak zor. az üretilen bir tip klavyesi var. Cihaz kadar para vermeniz gerekebilir o derece :=) |
|
|
|
|
Logged
|
Amiga 500/500+/1200/4000
Commodore 64
Atari 1040STe/Falcon 030/Jaguar/2600
Roland MT-32 Rev.A&B/SC-88
Sony PS 1-2-3-4-5/PSP/PVM 9"/TV 9"/TV 11"
Sega SMS2FR/MD1FR/MD1JP/MD2/Saturn/Dreamcast/GG
Nintendo NES/SNES/DMG/GBC/GBP/GBA/GBASP
|
|
|
|
sgi
|
|
« Yanıtla #27 : Haziran 04, 2025, 12:30:09 ÖS » |
|
Membrana kadar açmak istemedim geride başka işler var şimdilik o kalsın modundayım. Sıfır membran olsa da alsak  |
|
|
|
|
Logged
|
|
|
|
|
Oğuzhan
|
|
« Yanıtla #28 : Haziran 04, 2025, 12:32:27 ÖS » |
|
Membrana kadar açmak istemedim geride başka işler var şimdilik o kalsın modundayım. Sıfır membran olsa da alsak 30 euro kemiksiz |
|
|
|
|
Logged
|
Amiga 500/500+/1200/4000
Commodore 64
Atari 1040STe/Falcon 030/Jaguar/2600
Roland MT-32 Rev.A&B/SC-88
Sony PS 1-2-3-4-5/PSP/PVM 9"/TV 9"/TV 11"
Sega SMS2FR/MD1FR/MD1JP/MD2/Saturn/Dreamcast/GG
Nintendo NES/SNES/DMG/GBC/GBP/GBA/GBASP
|
|
|
|
sgi
|
|
« Yanıtla #29 : Haziran 04, 2025, 12:38:32 ÖS » |
|
Eyvallah son çare piyasada olduğunu bilmek bile güzel  Şu videodaki kesip biçmem lazım benim de. Ribbon-flex kablolardan her zaman nefret ettim. https://www.youtube.com/watch?v=q0IqZRK4JQ8 |
|
|
|
|
