öncelikle merhaba arkadaşlar bu gün size pong türevi bir cihazın av modundan bahsedicem
öncelikle 70 yıllarda cıkan clon ve orj. pong türevi atarilerde sıkca kullanılan AY-3-3500 chipinden bahsedicem bu entegreden tek ayaktan video çıkışı almak olanaksız o yüzden 6,9,10,16,ve 24 ayakları ortak bağlayıp video çıkışı almak mümkün ,2. ayak ŞASE 3. ayaktan da Ses çıkışı alınabilir ben bu mod ta ses cıkışı almadım çünkü bu konsolllarda genelde içlerinde hoparlör var ve ses ordan çıkıyor bende orjinal lik olsun diye ses çıkışı almayı tercih etmedim ama entegreden ses çıkışı alıp kontrol ettim .
entegre ve bağlantı şeması aşağıdadır

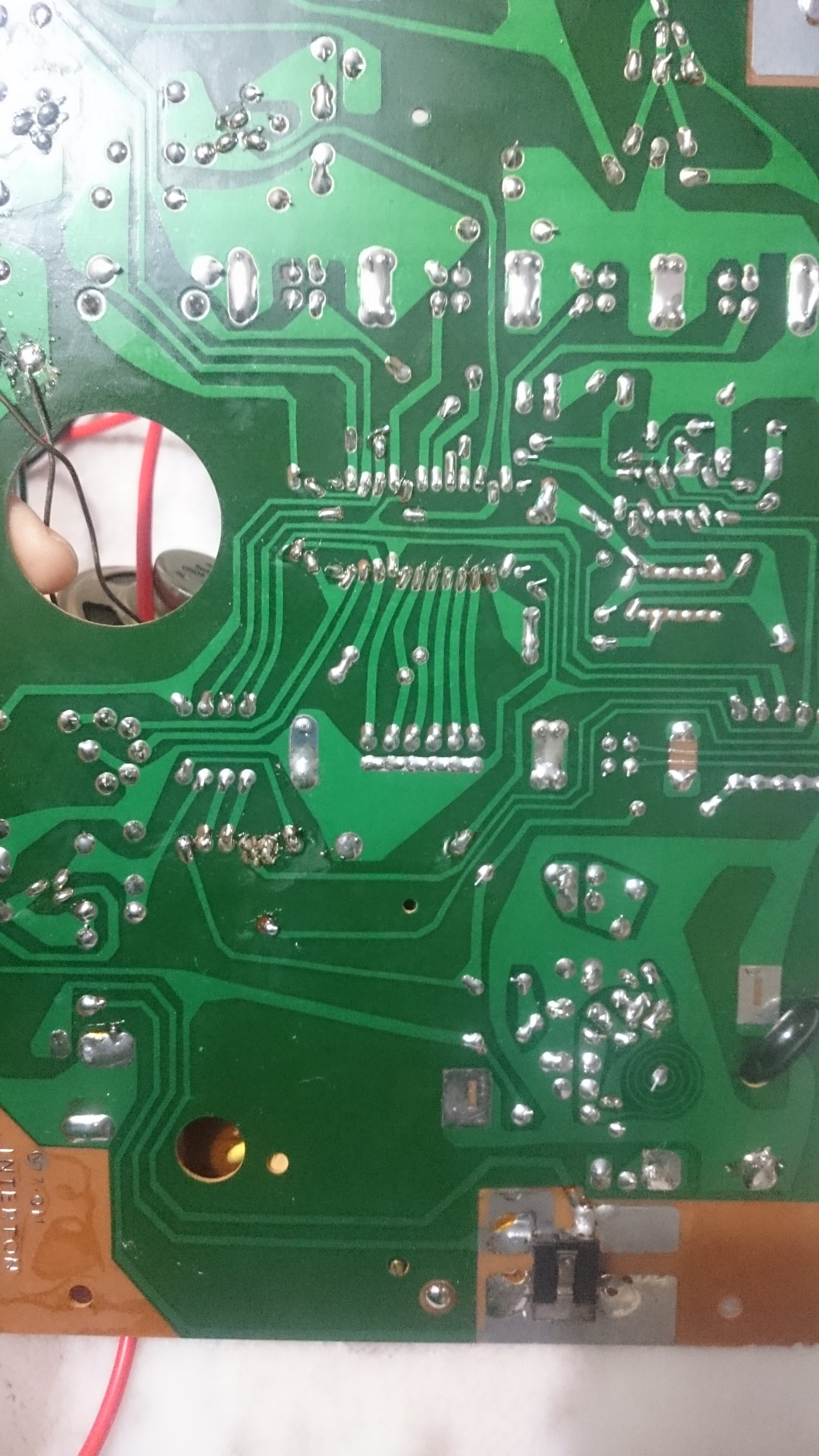

cihazın iç görüntüsü

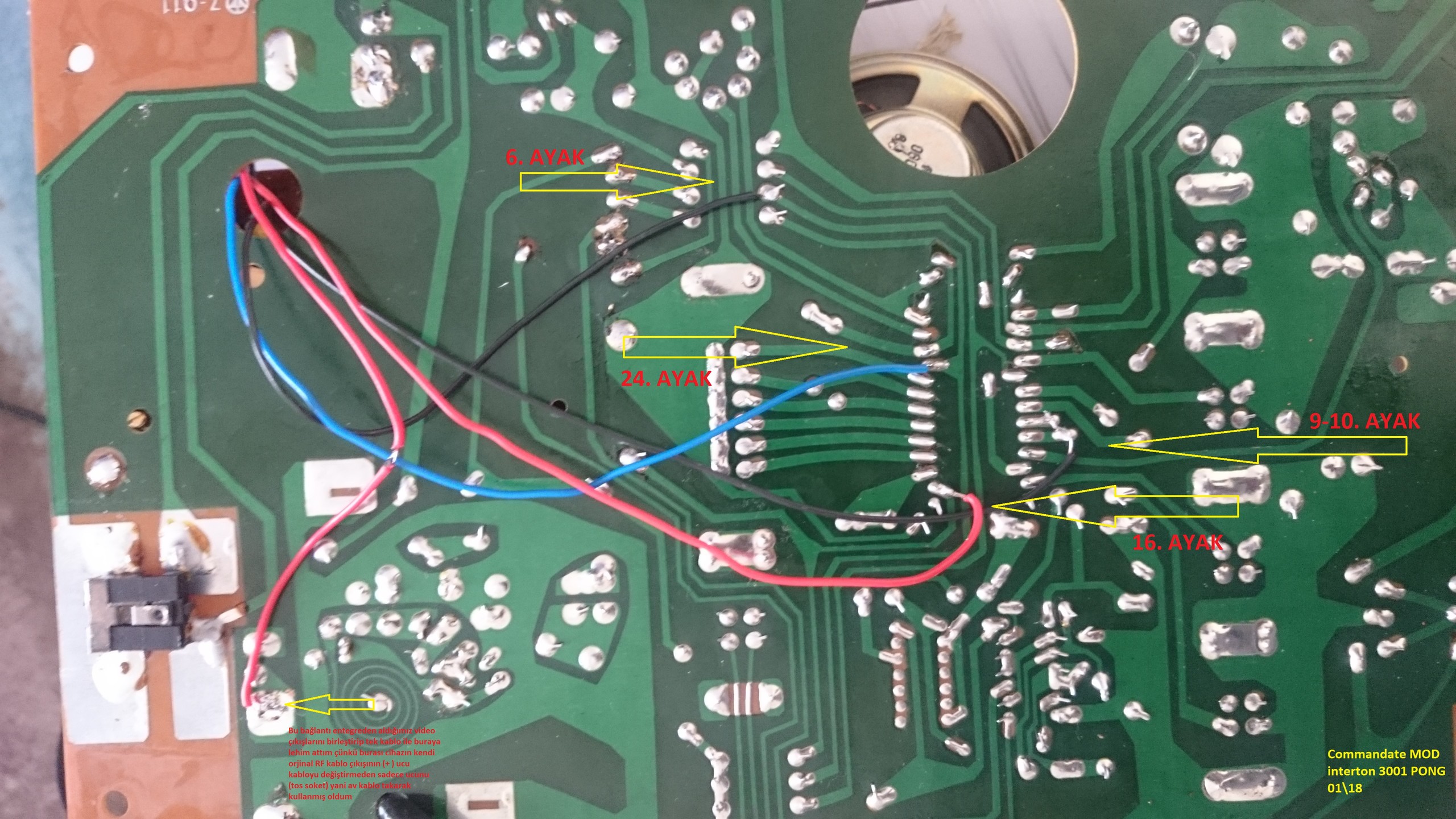

entegre ayakları ve lehimleme

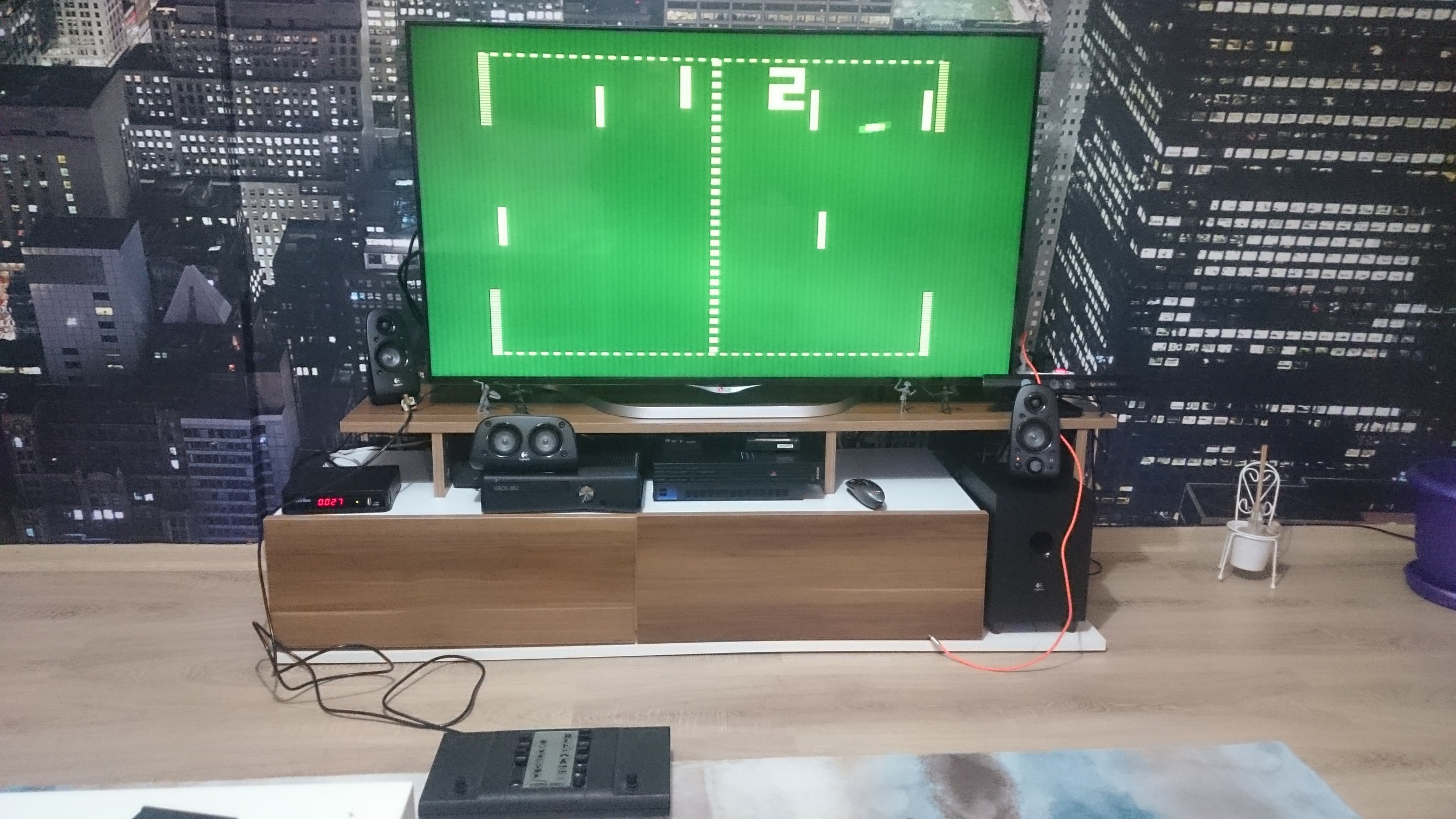

cihazımızın genel görüntüsü
cihazımızın içinde orjinalde anakarta monteli RF çıkışlı bir kablo var ben tüm kabloları birleştirip tek kablo ile bu RF kablosuna lehimledim ,yani ayrı bir kablo çekmedim sadece ucunu değiştirdim av çıkışı yaptım. iyi günler..
