[i_r_on]

Ketchup projesinde çıkmaza girdim, hazır boşa çıkmışken terazide bir şeyler tartmak yerine elimde hazır fazladan olan wii'lerden birini arcade kabine mi uyarlasam diye aklımdan geçirdim. PAL wii'lerde RGB çıkış var, doğrudan bağlanınca bile görüntü alınabiliyor anladığım kadarıyla, sonra voltaj seviyeleri için bir ayar çekilecek anladığım kadarıyla.

Sorunum şu, gerek tembellikten, gerekse de ortalık dağılmasın diye (hali hazırda çok dağınık) wii'yi board seviyesinde açmak istemiyorum. Enteresan konnektörüne bir şekilde bağlantı yapmam lazım. Internette mevcut RGB kabloyu kullanarak bağlantı yapmışlar. Bende kablo da yok, olanlara baktığımda da gerekli pin'lerin yerinde bağlantı yok. Aliexpress'ten istesem en az 3-4 hafta.

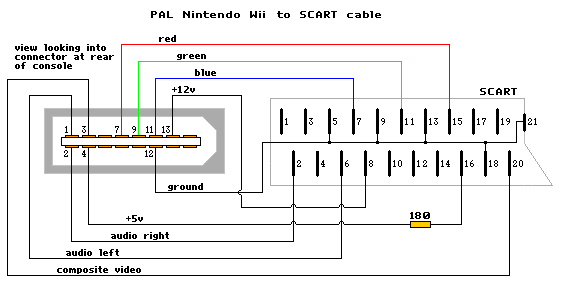

Wii video port'u ve konnektör şöyle bir şey.



Buna bağlantı yapmak için aklınıza cin bir fikir geliyor mu?

[Hurşit]

Buyrun bu şekilde. Daha önce yapmıştım. Tabi ben lehim ile yapmıştım siz uğraşmadan kabloda almadan bir method istiyorsunuz anladığım kadarı ile.

[varol]

N11 de tasco yan sanayi rgb kablo hesaplıydı hatırladığım kadarıyla Bayramdan evvel alsanız bir günde elinizde


Bu arada wii emulasyon olayı çok severim, kabine bağlasak ne güzel olur diye düşünürüz arkadaşlarla hep. Lakin multi sync bi kabin lazım olur değil mi olsa dahi.

Bir de cursor mevzusu var sistem menüsü kullanabilmek için gerekli, en iyi ihtimalle kontroller için hack edilecek pro contollerin analoğunun uzatılması sanırım.

[eins]

Sen benim gibisin anladığım kadarıyla. Derim ki aç vidalarını lehimle gitsin.

[i_r_on]

@Hurşit : Konnektörün bağlandığı yerlere board'un altından mı ulaştınız?

@Varol : Heder edeceğim bir kabloya 30 tl vermek hiç içimden gelmedi Gerçi başka bir yerde de kullanmayacağım için bu alternatif'e de girebilirim. Açıp doğrudan board'a lehimlemek te en sağlıklısı aslında.

[i_r_on]

Sen benim gibisin anladığım kadarıyla. Derim ki aç vidalarını lehimle gitsin.

Sürekli işin kolayına kaçma gibi bir meylim var. Hayır bir tane daha wii error 003 brick fix için açılmıştı bir daha toplanmamıştı. Bu dağınıklıkta onu bulsam aslında sırf denemek için onu kullanacağım da. Rahat bir yöntem bulmadıkça harekete geçemiyorum

[Levent (Lvnt)]

Rahat bir yöntem bulmadıkça harekete geçemiyorum

Aynı ben

[Hurşit]

@Hurşit : Konnektörün bağlandığı yerlere board'un altından mı ulaştınız?

@Varol : Heder edeceğim bir kabloya 30 tl vermek hiç içimden gelmedi Gerçi başka bir yerde de kullanmayacağım için bu alternatif'e de girebilirim. Açıp doğrudan board'a lehimlemek te en sağlıklısı aslında.

Tam hatırlamıyorum ama yolları takip etmiştim galiba bulmak için

aşağıdaki resim yardımcı olur inşallah

[i_r_on]

Bu arada gerek kalmadı wii'yi açmaya. Elimde bir komponent kablo vardı. Tüm bağlantılar bu kabloda varmış. RGB kablo ile tek farkı 8 ve 10'uncu pin'lerin short edilmiş olmasıydı. Bu bağlantıyı kaldırınca komponent kablo efektif olarak rgb kabloya dönüştü.(Pek tabii ucunda scart yok)

Dişi rca jack'lerden jamma edge connector'e kablo lehimleyeceğim. Böylece kablo üstündeki tek modifikasyon 8 ve 10. pinler arası bağlantının koparılması olacak. Bağlantı sağlıksız olursa rca jack olayını tamamen iptal edip doğrudan jamma connector'e bağlarım.

Şimdi sync sinyalini R/G/B'den bir tanesi taşıyor olmalı sanırım. G midir acaba?

Denedim bu arada, G'yi Jamma üstündeki Sync'e de bağladım. Sadece G ile bir test yaptım, çapraz kayan belirsiz yeşil bir görüntü çıktı. Health and Safety ekranında. Sonra menüye geçince orada görüntü aldım (Oh be )

[i_r_on]

Tüm kabloları bağladım. Renkli görüntü aldım. Ancak parlaklık oldukça düşük. Görüntü sinyallerinin güçlendirilmesi gerek sanırım.

Bir sorun da ana menü dışındaki ekranlarda senkronizasyonun tam olmaması, dağılıyor görüntü.

[eins]

Bir sync seperatör kullanmayı denesene. LM1881. Eğer Sync on Green ise, oradan ayırabilirsin. Osiloskop olsa aslında bir satırlık sinyali görsem hemen söylerdim sync le ilgili durumu...

EDIT: Bu arada wii de composite çıkışta var sanırım. Ben yıllar önce A500'ümü 37 ekran tüplü TV'me bağlarken şöyle yapmıştım. Biliyorsun A500'ün composite çıkışı siyah beyaz. Bu çıkışı doğrudan composite input'a girdim scart ile. Scart soketinde FBL (Fast Blanking) diye bir pin vardı. Bunu tetikleyince normal görüntü karartılıp, RGB sinyallerini gösteriyordu ekranda. Bir nevi overlay gibi. Ben de FBL yi devamlı tetikte tutup, A500 RGB pinlerini scarta girmiştim. Kısacası sync composite video üzerinden gitmiş oluyordu ama renkler ayrı ayrı RGB pinlerinden. Neyse uzun lafın kısası sync i compositen alabilirsin belki...

[i_r_on]

Maalesef elimdeki kablonun konnektöründe composite'e karşılık gelen yerde pin yok

LM1881 var bu arada, bir deneyeyim. Ancak esas sıkıntı video sinyalinin yükseltilmesi. O da şuna gidiyor sanırım



ya da şuna,

[eins]

Maalesef elimdeki kablonun konnektöründe composite'e karşılık gelen yerde pin yok

Dedim sana aç içini temiz temiz lehimle diye...

LM1881 var bu arada, bir deneyeyim. Ancak esas sıkıntı video sinyalinin yükseltilmesi. O da şuna gidiyor sanırım

Auvvv, hiç bana göre değil...

Neyse bak şimdi aç içini temiz temiz, muhtemelen RGB çıkışlarında empedans eşitleme için 150 ohm direnç vardır. 150 olmasa bile 75 ohm yada farklı bir direnç vardır. Bu direnç ile tv içerisindeki şaseye giden 75 ohm direnç bir gerilim bölücü oluşturup istenilen voltajda sinyal oluşmasını sağlıyor.

O çıkış dirençlerini kısa devre et yada çok daha küçük bir değer ile replace et en az iki kat artacak sinyalin...

[eins]

Yatmadan önce son bir post. Şuna bir baksana.
Amp yapacak olsam bu devrelerle uğraşmak yerine şundan bir tane sipariş ederim...
http://www.ti.com/product/THS7314

[i_r_on]

Karmaşık devreyi yapmaktansa dediğin operasyon mantıklı. İçini açmak için pek tabii ortalığı toplamam lazım.

Verdiğin amfi ürünü composite ve Y/C video çeviriyor. Bana R/G/B lazım. Dersen ki onlar da video sinyali, peki kaç volt'a çıkarıyor bu, örnekte 3.3v demiş, arcade için 5v ile mi beslenecek?
