@fort_apocalypse,  Arctic retro sizden bahsetmiş:

https://www.youtube.com/watch?v=0sjv8WwrtTw   20:10

[fort_apocalypse]

Teşekürler @runal

Sağ olsunlar, PCBWay yöneticileri retro projeleri seviyor sanırım.

Ama o kadar alışverişim oldu bana promosyon bir post-it bile göndermediler.

[muhendis]

ellerine emegine sağlık çok güzel çalışmalar bunlar devamı gelsin lütfen

[murtek]

@fort_apocalypse Gerçekten güzel iş çıkarmışsınız, tebrikler.

[fort_apocalypse]

Teşekkürler Üstad.

[fort_apocalypse]

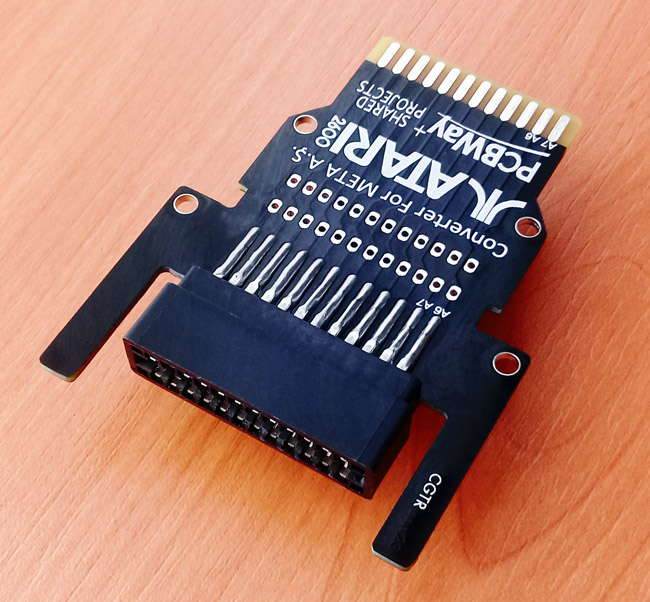

Atari 2600 için META A.Ş. kartuş çevirici çizdim.





Bu devre; META Anonim Şirketi tarafından Türkiye'de satılmış Atari 2600 kartuşlarının diğer Atari 2600 cihazlarda, ve yabancı Atari 2600 kartuşların META Anonim Şirketi tarafından satılmış Atari 2600 cihazlarda çalışmasını sağlayan çevirici adaptör devredir.

Bu devre teknik olarak Atari 2600 kartuş girişindeki A6 ve A7 adres hatlarının çaprazlaması işlevini yapmaktadır.

Adaptör devre kartuşla cihaz arasında (doğru yönde) takılarak kullanılır.

Atari 2600 cihazınız açık konumdayken oyun kartuşlarını veya bu çevirici devreyi takmayınız veya çıkartmayınız, takıp çıkartmadan önce cihazınızı kapatınız.

Bu devrenin kullanımından doğabilecek zararlar kullanıcının sorumluluğundadır.


Malzeme Listesi:
24 pin (2x12 pin) 2.54mm 180° card edge connector. ( Ben Özdisan'da 90 derece açılı konnektör buldum, onu modifiye ederek kullandım.)


PCBWay linki:
https://www.pcbway.com/project/shareproject/TURKISH_META_A_S_ATARI_2600_CARTRIDGE_CONVERTER_270d8277.html


Saygılar

C64istanbul
