« : Mart 18, 2021, 15:03:19 ÖS »

Selamlar,

Retro oyun konsollarını zamanın teknolojisi ve hissiyatı ile kullanmak ve video kalitesi açısından yine bu teknoloji/nostalji perspektifinde en üst düzeyde zevk almak istediğimizde hiçbir şey bir PVM CRT monitörün eline su dökemez...





Ancak bu tür monitörler zamanında profesyonel video düzenleme ve yayın stüdyolarında kullanım için üretildiklerinden video bağlantıları evdeki TV'lerimizde kullanılan RCA (lale) ve SCART gibi konnektörler yerine BNC (Bayonet Neill–Concelman) denilen türdedir.

Bu kısa yazımda çeşitli retro oyun konsollarınızı pratik ve ucuz bir şekilde PVM monitörünüze bağlayabilmeniz için gereken aparatlar ve RGB SCART dönüştürücü kablosu yapımını anlatacağım.


Logged

yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 5.601



Üyelik Bilgileri
« Yanıtla #1 : Mart 18, 2021, 15:11:45 ÖS »

Composite Video çıkışlı bir retro oyun konsolunu bir PVM monitöre bağlamak bir kaç gerekli aparatı edindikten sonra çok kolay. Yani bu iş için lehim vs becerisine gerek yok

PCM monitörün video girişi BNC olduğundan burada "RCA BNC dönüştürücü" denilen aparatları kullanabilirsiniz. Yanlız bunların çok ucuz olanları gevşek kalıyor, bazı RCA (lale) konnektörler temassızlık yapabiliyor. Dolayısıyla "altın" olmasa da altın görünümlü olanları tercih edin. Onların delikleri daha dar, daha sıkı bir kontak sağlıyor.

Bir diğer konu ise ses girişi...

PVM monitör "profesyonel" video monitörü olabilir ama genelde gördüğüm profesyonel bir ses ekipmanına sahip değil. Yani benim tecrübe ettiklerim hep mono idi. Dolayısıyla ses girişleri de mono RCA oluyor. Bunun için de konsolun ses çıkışını ya harici bir amfiye bağlamanız ya da PVM'e bağlayacaksanız aşağıdaki fotodaki gibi bir de aparat edinmeniz gerekli...





Bu ucuz aparatlarla (RCA-BNC çevirici ve RCA audio birleştirici de 2-5 TL civarında satılan şeyler. Daha fazlasını boşuna vermeyin) composite video çıkışlı konsolunuzu PVM monitrölere rehatça bağlayabilirsiniz...




Logged

yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 5.601



Üyelik Bilgileri
« Yanıtla #2 : Mart 18, 2021, 15:18:57 ÖS »

Peki RGB video çıkışa sahip olan retro konsollarınızı (örn. SNES, MD, GameCube, PS1/2 vs) PVM'e bağlamak isterseniz ne yapmak lazım? Hepsi için ucu BNC soketli ayrı ayrı özel imalat kablo mu kullanmalı yoksa daha pratik, hesaplı bir yol var mı?

Ben her konsol için ayrı kablo yapmak yerine her konsolun SCART kablosunu bağlayabileceğimiz basit bir adaptör yapmayı tercih ettim...

Yani özetle örneğin elinizde bir SNES'i veya Amiga'yı TV'ye bağlayabilecek SCART kablonuz varsa bu kabloyu bozmadan PVM'e kolayca takılabilir bir adaptörden bahsediyorum.

Bunun için gereken ucuz malzemeler:

1) Dişi SCART kablo
2) Hazır kablolu BNC konnektörler

Bu malzemeler çok ucuz. N11, hepsiburda veya aliexpress'den kolyca ucuzca temin edebilirsiniz.



Logged

yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 5.601



Üyelik Bilgileri
« Yanıtla #3 : Mart 18, 2021, 15:26:37 ÖS »

İşin iyi tarafı bu adaptörü yapmak, konsol SCART kablosu yapmakdan daha kolay. Ne AC coupling kondansatörler, ne SCART sinyalini TV algılasın diye yaptığımız cambazlıkları yapmamız gerekmiyor

Kullanacağımız adaptör şemamız bu:



Bu şemada dişi scart konnektörüne arkadan bakıyoruz. Yani direk lehim yapılacak yerden bakıyoruz.

İşe önce dişi scart kablosundan başlıyoruz... Önce scart kafasını nazikçe tornavida ile kanırtarak açıyoruz.





Sonra, lehim yapacağımız kısmı bize bacak şekilde yerleştiriyoruz. Dikkat ederseniz konnektörde numaralar mevcut.





Sonra mevcut kablonun lehimleri söküyoruz. Merak etmeyin bu kabloyu hala kullanacağız ama bu uzunlukta değil. Sadece sarı renkli olan Composite video kablosundan kurtulmamız lazım. Audio (Beyz ve kırmızı) olan kablolar kalacak.





« Son Düzenleme: Mart 18, 2021, 15:29:38 ÖS Gönderen: yavuzg » Logged

yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 5.601



Üyelik Bilgileri
« Yanıtla #4 : Mart 18, 2021, 15:34:53 ÖS »

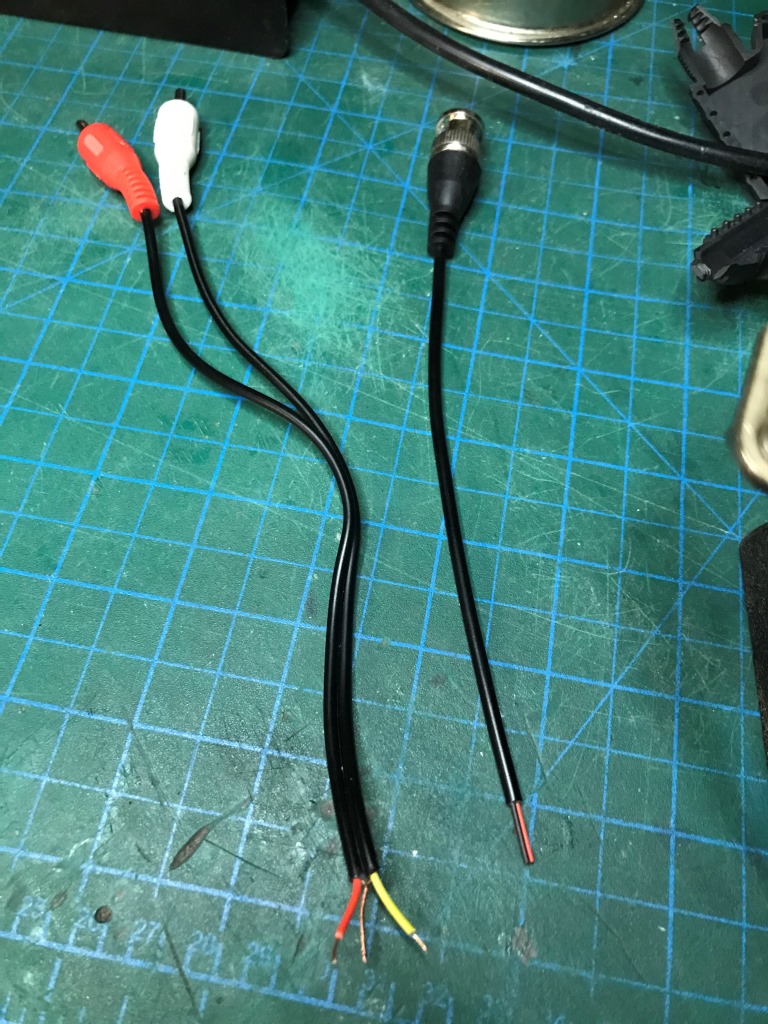

Sarı kabloyu sıyrıp atıyoruz (ya da başka bir projede kullanmak için malzeme kutusuna atıyoruz).

Sonra kalan ses kablolarını kabaca BNC kablolarımızın boyunda kesiyoruz...





Kabloları SCART soketine lehimlemeye başlamadan önce soketi sıkıştıran vidadan geçirmeyi unutmuyoruz (Bu hep kabus olmuştur işi bitirisin sonra bi bakarsın hass.... Kahkaha)







Sonra verdiğim şemadaki pin numaralarına kabloları lehimliyorsunuz. Lehimlemeden önce kabloların uçlarını az sıyırıp ortaya çıkan bakır teli önce lehimle tanıştırmayı unutmuyoruz





Logged

yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 5.601



Üyelik Bilgileri
« Yanıtla #5 : Mart 18, 2021, 15:40:13 ÖS »

Daha işimiz bitmedi... Bu adımı BNC kabloları lehimlemeden önce de yapabilirsiniz aslında ama en azından SCART kapağını kapatmadan önce yapmanız şart

İster bilgisayarda etiket türü bişeyler tasarlayıp bastırın isterseniz benim gibi gerilla usülü çocuğunuzun odasına gizlice süzülüp renkli kalemlerini aşırın





Yaptığınız bu renkli işaretleri şeffaf bant ile ilgili BNC konnektörlerine iliştirin.

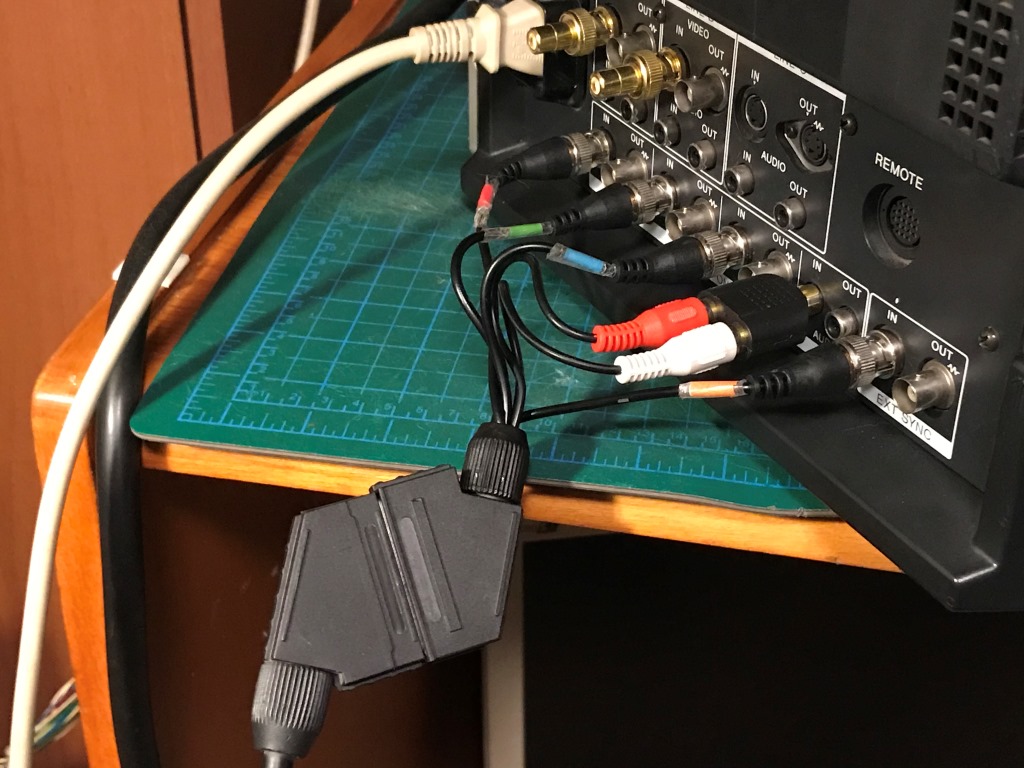

Sonunda RGB kablomuz hazır...





Senkronizasyon sinyalini taşıyan sarı BNC kabloyu ya monitörün harici senkronizasyon sinyal girişine (benim yaptığım gibi) bağlayın ya da Composite video girişine bağlayabilirsiniz. Ancak iki türlü bağlantının da ayrı ayarlarını yapmanız lazım...

Logged

yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 5.601



Üyelik Bilgileri
« Yanıtla #6 : Mart 18, 2021, 15:50:58 ÖS »

Geldik şimdi bu kabloya bir konsol bağlamaya...

Gördüğünüz gibi bu örnekte RGB çıkışı destekleyen bir Sega Genesis konsolunun erkek SCART kablosunu yaptığımız adaptörün dişi scart ucuna takıyoruz...

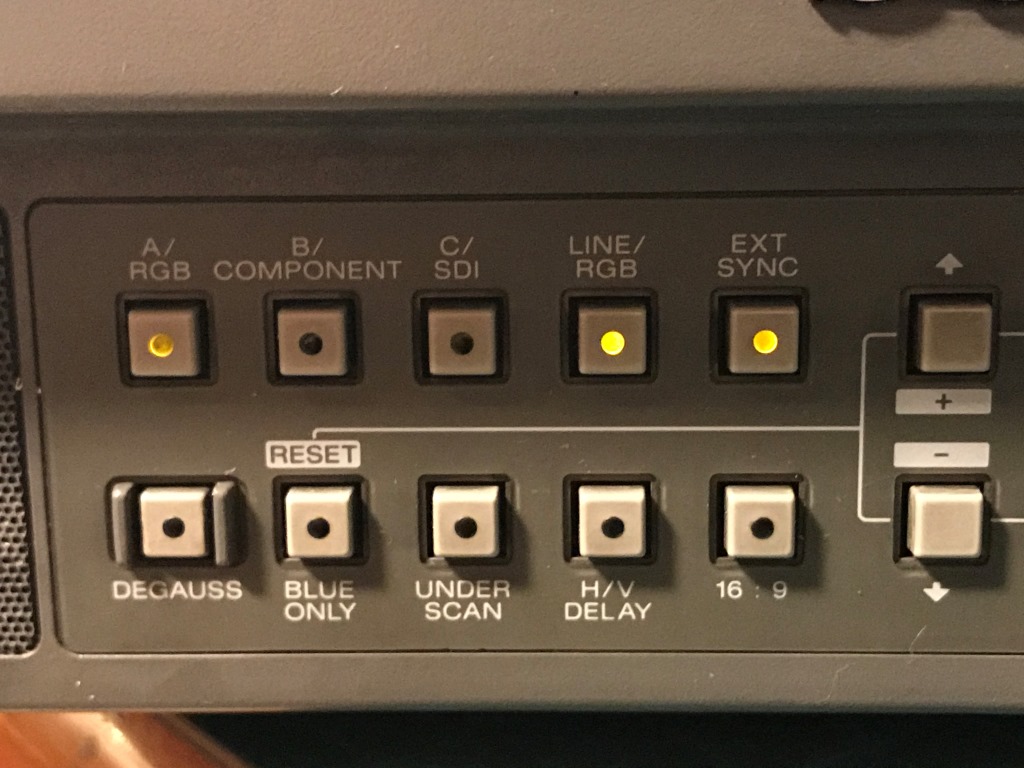

Sonra RGB kanalı seçip, harici senkronizasyon sinyali olduğunu belirten tuşlara basıyorum. Sizin PVM monitörünüzün ayarları farklı olabilir...

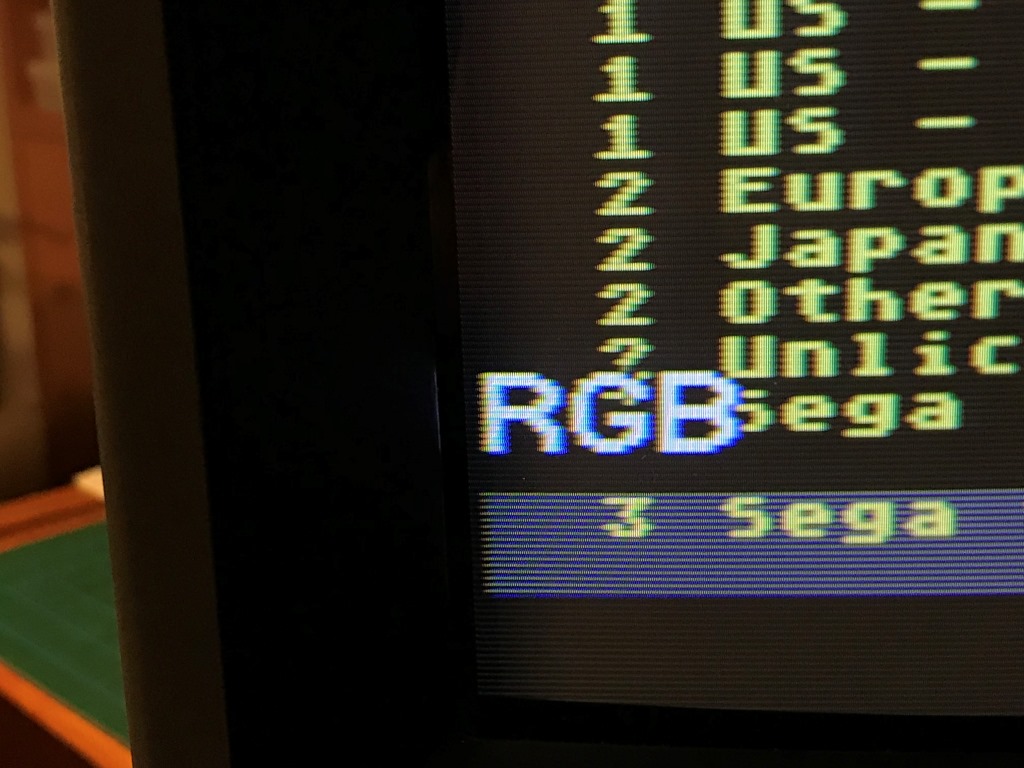

Gerekli ayarı yapınca OSD mesajında PVM'in gelen sinyali RGB olarak algıladığını görüyoruz.

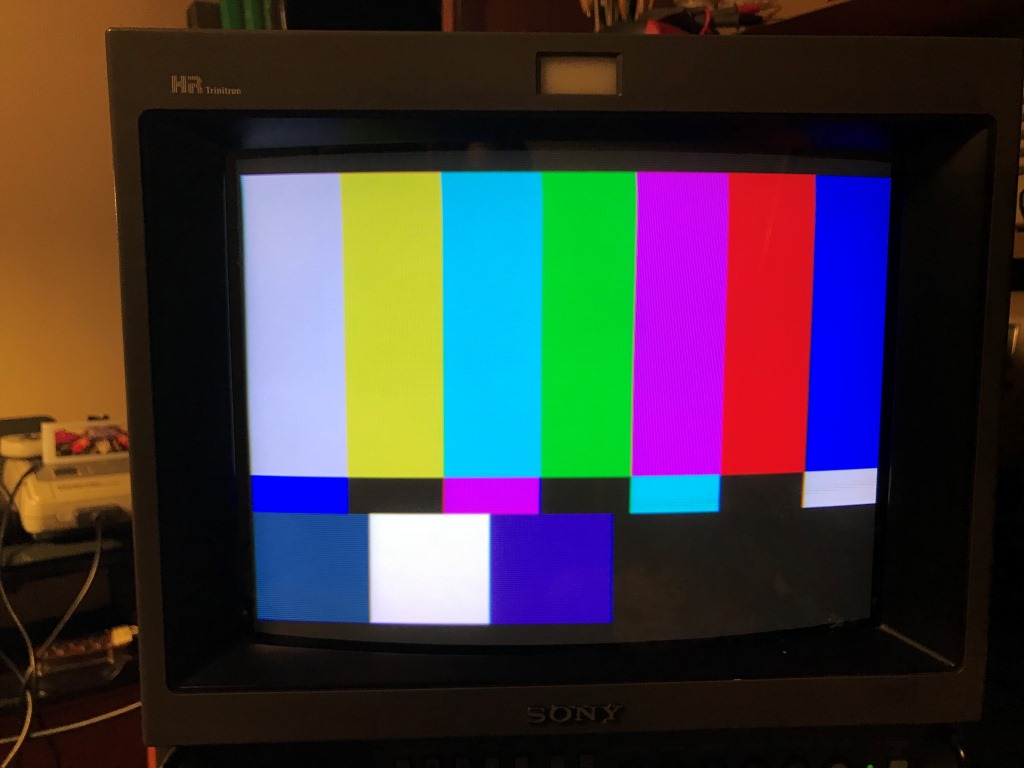

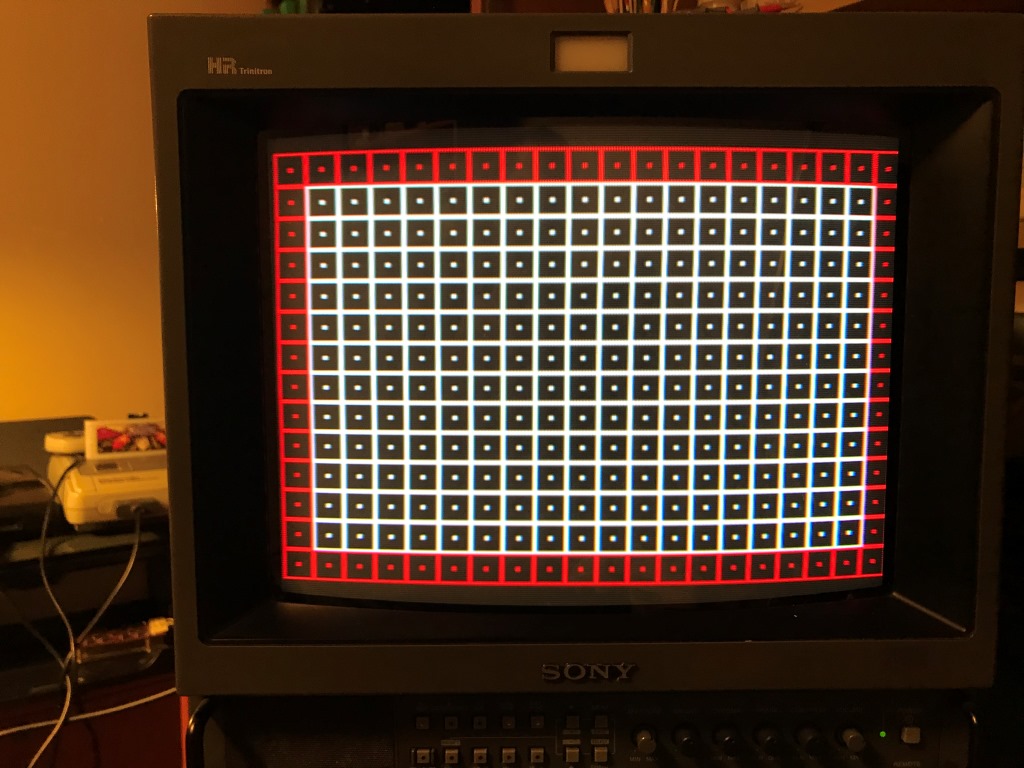

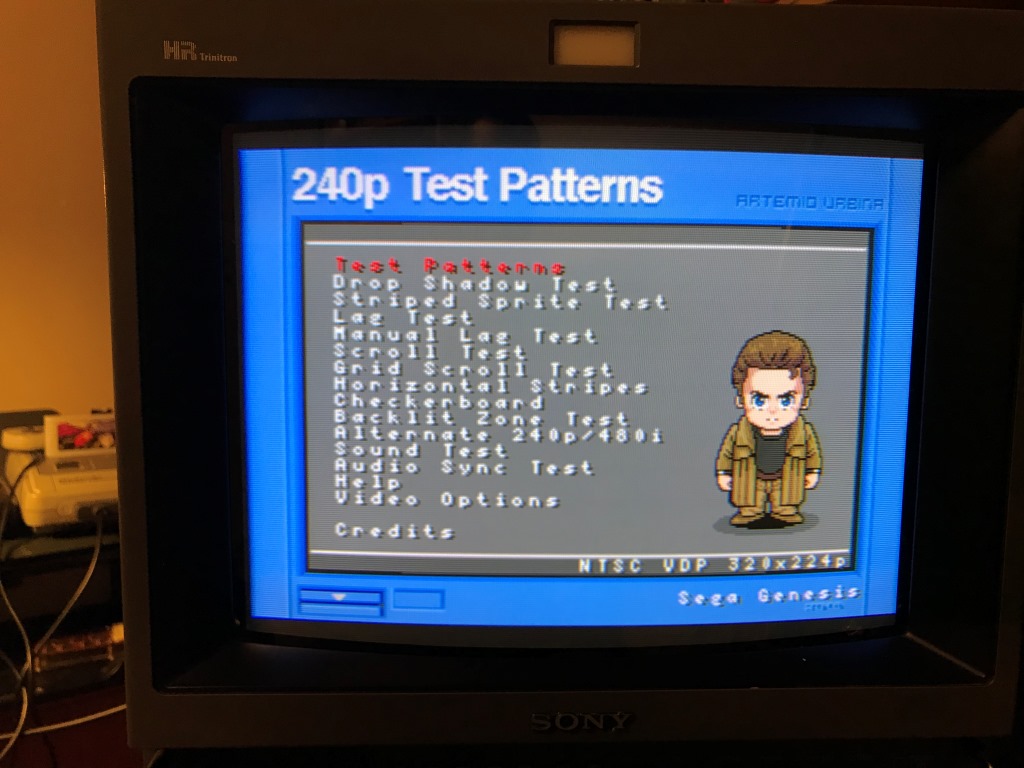

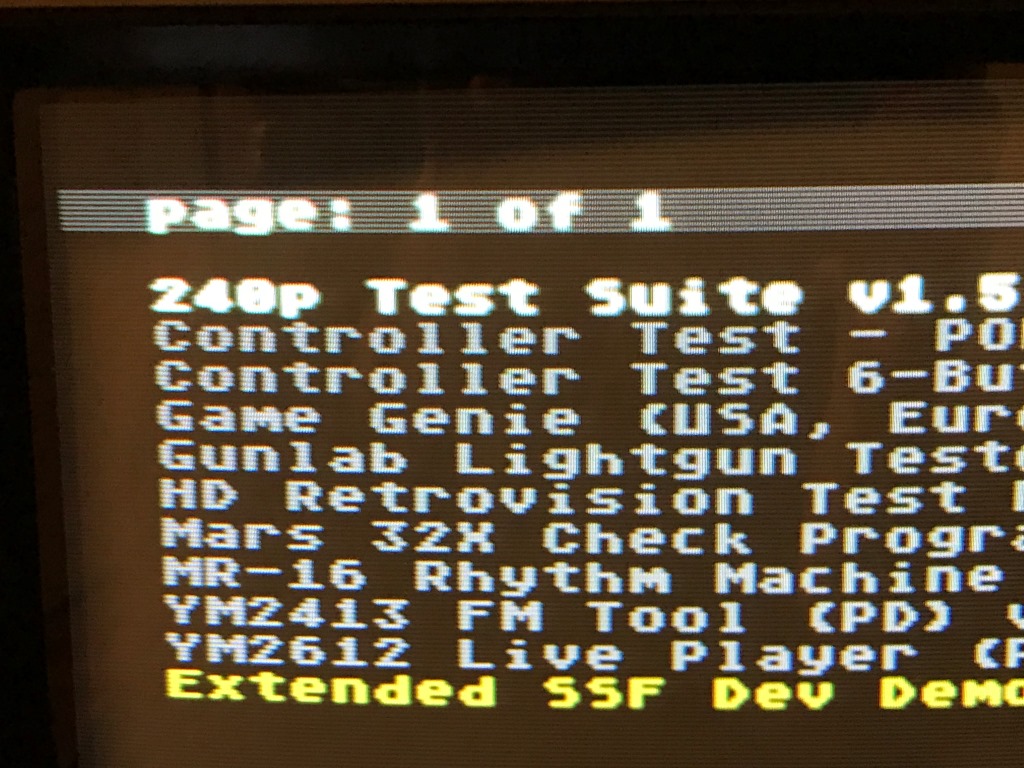

PVM kalibrasyonu için ben 240p uygulamasını kullanıyorum tavsiye ederim...










Logged

yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 5.601



Üyelik Bilgileri
« Yanıtla #7 : Mart 18, 2021, 15:53:32 ÖS »

PVM'inizin gerekli ayar ve kalibrasyonları çok farklılık göstereceğinden bu yazının kapsamında değil. O yüzden yazımı burada sonlandırıyorum.

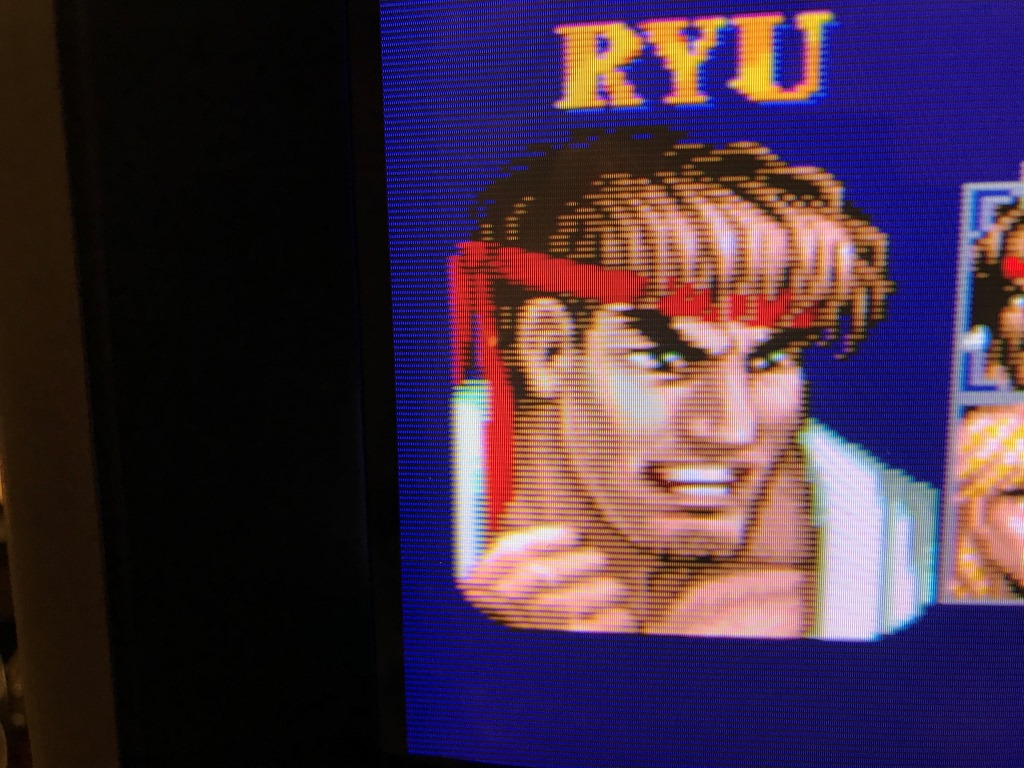

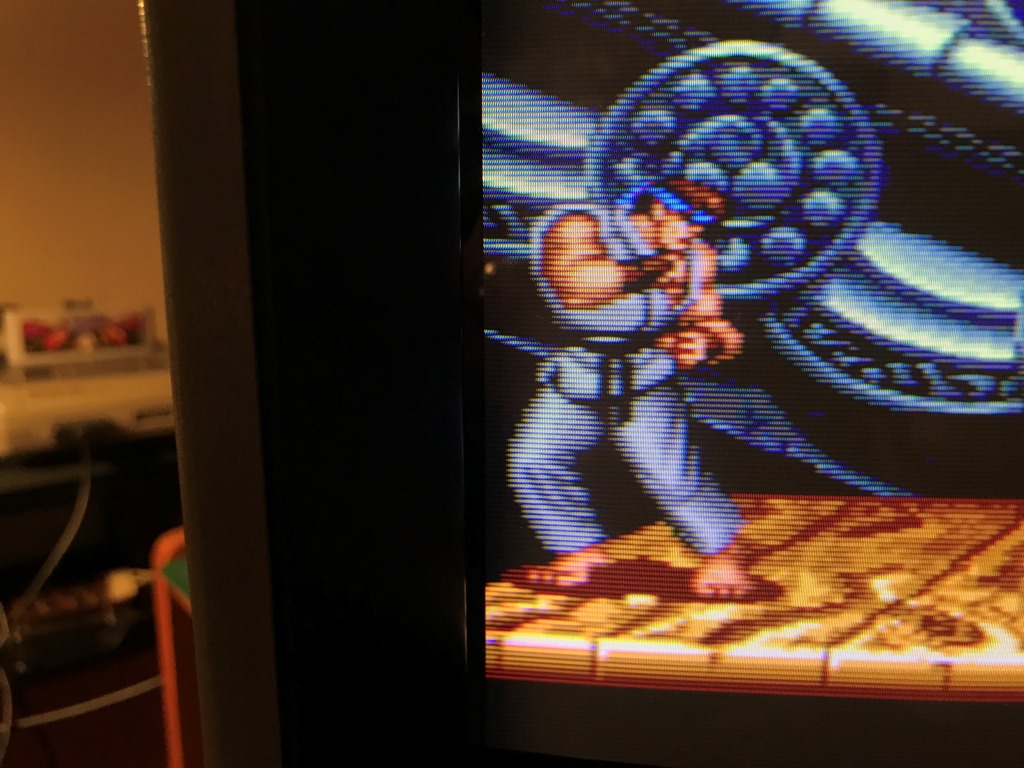

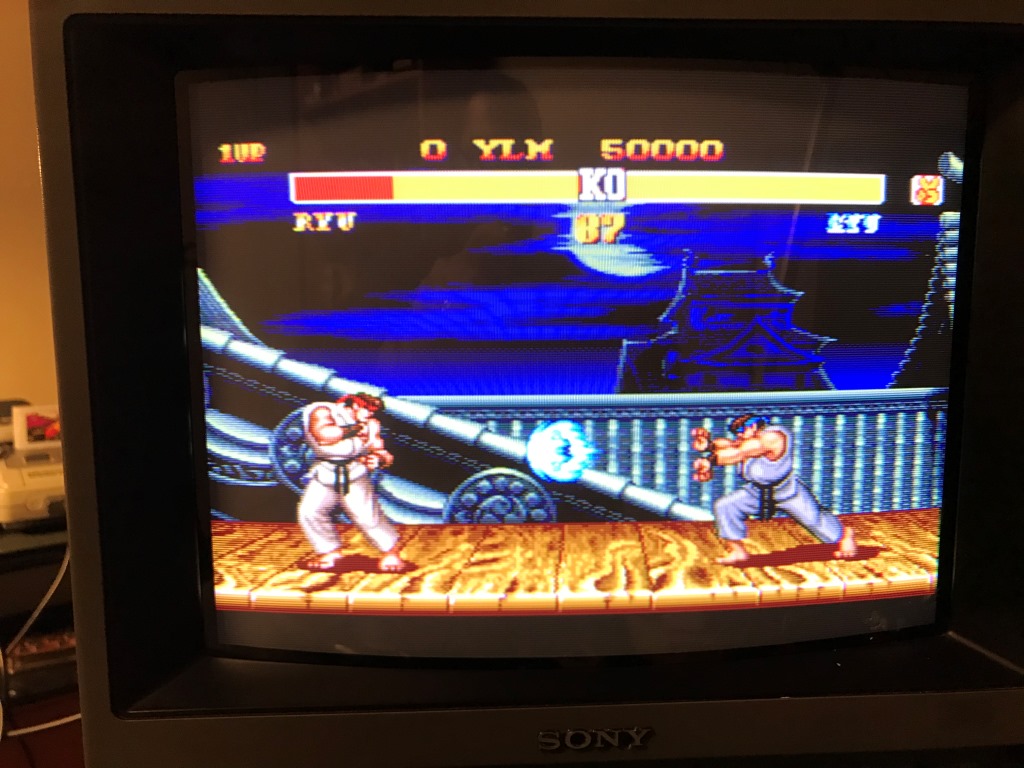

İyi durumda bir PVM'iniz varsa RGB video kalitesinde bol eğlenceli vakitler dilerim








Logged

AmigaEsref
Genel Yönetici
*****
Mesaj Sayısı: 6.625


love is better than


Üyelik Bilgileri WWW
« Yanıtla #8 : Mart 18, 2021, 15:57:37 ÖS »

Nur inmiş ekrana abi süper ya. Crt'de son nokta. Kahkaha Paylaşım için çok teşekkürler.
Logged

AMIGA 500 | GOTEK | 1 MB RAM | 1.3 ROM | Pi Zero HDMI
AMIGA 1200 | 8GB CF  | 3.1 ROM | 8 MB RAM | HDMI-520
COMMODORE 64 | IRQHack64 | KissCart64 | 64K CUPCAKE-CART | Pi 1541 | 1084 S
'Cause I'm CRT., I'm retro | CRT, and I'll win the fight | CRT, I'm a power load | CRT, watch me shine
atlantis
Uzman
*****
Mesaj Sayısı: 2.091



Üyelik Bilgileri WWW
« Yanıtla #9 : Mart 18, 2021, 15:59:59 ÖS »

Eline sağlık abi. Görüntü çok kaliteli ya. Pwm alacaz en sonunda Kahkaha
Logged

Truva Linux
http://www.truvalinux.org.tr
http://retromiga.blogspot.com
--------------------------------
Banana ARM Türkiye Destek Sitesi
https://www.bananapi.gen.tr
AmigaEsref
Genel Yönetici
*****
Mesaj Sayısı: 6.625


love is better than


Üyelik Bilgileri WWW
« Yanıtla #10 : Mart 18, 2021, 16:02:06 ÖS »

Eline sağlık abi. Görüntü çok kaliteli ya. Pwm alacaz en sonunda Kahkaha
Kesinlikle ya aldırır adama abi zaten retrocu adamda olması lazım ya.
Logged

AMIGA 500 | GOTEK | 1 MB RAM | 1.3 ROM | Pi Zero HDMI
AMIGA 1200 | 8GB CF  | 3.1 ROM | 8 MB RAM | HDMI-520
COMMODORE 64 | IRQHack64 | KissCart64 | 64K CUPCAKE-CART | Pi 1541 | 1084 S
'Cause I'm CRT., I'm retro | CRT, and I'll win the fight | CRT, I'm a power load | CRT, watch me shine
atlantis
Uzman
*****
Mesaj Sayısı: 2.091



Üyelik Bilgileri WWW
« Yanıtla #11 : Mart 18, 2021, 16:04:30 ÖS »

1084S-P1 monitör var bende ama pwm de ayrı güzel. İlla tüplü monitör istiyor bizim Commodore Amiga veya diğer retrolar. Monitörden çıkan sesi tv vermiyor. Böyle bişi yok ya. Elden çıkarmaya kıyamıyor insan.
Logged

Truva Linux
http://www.truvalinux.org.tr
http://retromiga.blogspot.com
--------------------------------
Banana ARM Türkiye Destek Sitesi
https://www.bananapi.gen.tr
segaa
Deneyimli
*****
Mesaj Sayısı: 1.090



Üyelik Bilgileri
« Yanıtla #12 : Mart 18, 2021, 16:21:27 ÖS »

Eline sağlık abi pvm monitörüm yok ama paylaşım için teşekkürler.

 Yeni nesil IPS Led ekranlı tvlerde de bunun gibi güzel görüntü veren projelerde var mı, çamur gibi görüntü çıkıyor ortaya.
Logged

yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 5.601



Üyelik Bilgileri
« Yanıtla #13 : Mart 18, 2021, 16:25:14 ÖS »

PVM'lerin kondüsyonu iyi olanları özellikle de retro camiasında popüler olduğu için çok pahalıya satılıyor.

Ben bu ikinci PVM monitörü internetten çok uyguna aldım. Ama o sorunlu halini görseniz almazdınız O sorunları nasıl giderdiğime dair de ayrıca bir yazı paylaşırım vakit bulunca... PVM'ler TV'lere göre daha kolay elden geçebiliyor zira her türlü geometri, ışık vs ayarına izin verebilecek bir yapıları var. Normal TV'ler mesela kondansatör değişimi olmadan ayar tutmazken PVM'lerin spec dışı durumları kompanse edebilmek için yüzlerce ayarı var servis menülerinde veya potlarla.

Logged

Fatih Yıldırım
Deneyimli
*****
Mesaj Sayısı: 795



Üyelik Bilgileri
« Yanıtla #14 : Mart 18, 2021, 19:06:49 ÖS »



Bu tarz dahili scart dönüştürücülü composite kabloların içini hiç açmadım. Özellikle erkek scartlı olanları da böyle lehimlenebilen yapıdaysa eğer, kablo projeleri için çok kullanışlı olur.

Elime geçen "Scart to Scart" kablolar hep lehim tutmayan kablo sıkıştırmalıydı.
