[guru68]

bu scanline isine anlam veremiyorum, yani eskiden daha iyi goruntu almak icin ugrasirdik, simdi mukemmel goruntu varken bozmaya calisiliyor, ayni cep telefonlarin ufalmasini sevincle karsilarken, gunumuzde android`e ziplayip takoz tasimak gibi yani...

[mesa]

bu scanline isine anlam veremiyorum, yani eskiden daha iyi goruntu almak icin ugrasirdik, simdi mukemmel goruntu varken bozmaya calisiliyor, ayni cep telefonlarin ufalmasini sevincle karsilarken, gunumuzde android`e ziplayip takoz tasimak gibi yani...

Senin gorusun oyle mesela ben mortal
kombat serisi pc de oynadigim zaman
zevk vermiyor atari makinamda oynadigim
zaman o devrin o zamanin tv deki gercek
goruntusunu bire bir aliyorum oyun
karaktee olsun efek olsun hic bozulmuyor
lcd monitorde o grafik anlicagin pic
oluyor 2 oyunu atari makinasi ve lcd tv
ayni anda gorsen anlarsin isin sirri
incelikte yatiyor

[guru68]

bu scanline isine anlam veremiyorum, yani eskiden daha iyi goruntu almak icin ugrasirdik, simdi mukemmel goruntu varken bozmaya calisiliyor, ayni cep telefonlarin ufalmasini sevincle karsilarken, gunumuzde android`e ziplayip takoz tasimak gibi yani...

Senin gorusun oyle mesela ben mortal
kombat serisi pc de oynadigim zaman
zevk vermiyor atari makinamda oynadigim
zaman o devrin o zamanin tv deki gercek
goruntusunu bire bir aliyorum oyun
karaktee olsun efek olsun hic bozulmuyor
lcd monitorde o grafik anlicagin pic
oluyor 2 oyunu atari makinasi ve lcd tv
ayni anda gorsen anlarsin isin sirri
incelikte yatiyor

atari makinemde diyorsun ama bunda zaaten orijinal tuplu ekran yok mu? konu flat-panel de scanline uretmek degil mi? nasil tuplu zevki verecek ki? paneli de eymek lazim duz olmasin diye! <<< yeni proje yavuzg

[mesa]

bu scanline isine anlam veremiyorum, yani eskiden daha iyi goruntu almak icin ugrasirdik, simdi mukemmel goruntu varken bozmaya calisiliyor, ayni cep telefonlarin ufalmasini sevincle karsilarken, gunumuzde android`e ziplayip takoz tasimak gibi yani...

Senin gorusun oyle mesela ben mortal
kombat serisi pc de oynadigim zaman
zevk vermiyor atari makinamda oynadigim
zaman o devrin o zamanin tv deki gercek
goruntusunu bire bir aliyorum oyun
karaktee olsun efek olsun hic bozulmuyor
lcd monitorde o grafik anlicagin pic
oluyor 2 oyunu atari makinasi ve lcd tv
ayni anda gorsen anlarsin isin sirri
incelikte yatiyor

atari makinemde diyorsun ama bunda zaaten orijinal tuplu ekran yok mu? konu flat-panel de scanline uretmek degil mi? nasil tuplu zevki verecek ki? paneli de eymek lazim duz olmasin diye! <<< yeni proje yavuzg

her neyse  bosver crtsim olsunda gerisi hikaye diyelim

[yavuzg]

hatta hatırlarmısınız, siyah beyaz televisyon döneminde, 55 ekran televizyonların önüne bir çeşit mercek etkisi yapan bir plastik levha satarlardı. külliyen yalan bir şeydi...

@guru68, senin dediğin gibi LCD'nin önüne yapıştırılacak veya tutturulacak böyle bombeli gösterecek silikon/plexyglass benzeri bir de levha yapsak süper olur :D:D

[CommodoreFan ®]

atari makinemde diyorsun ama bunda zaaten orijinal tuplu ekran yok mu? konu flat-panel de scanline uretmek degil mi? nasil tuplu zevki verecek ki? paneli de eymek lazim duz olmasin diye! <<< yeni proje yavuzg

Yavuz şimdi senin yüzünden cam üretmenin inceliklerini öğrenip bombeli lcd ekran ürettikten sonra bize fotoğraflı açıklama hazırlar. Benim bildiğim Yavuz yapar bunu. Evet yapar

[commander64]

LCD'nin önüne sinek teli koyun olsun bitsin

[ibralali]

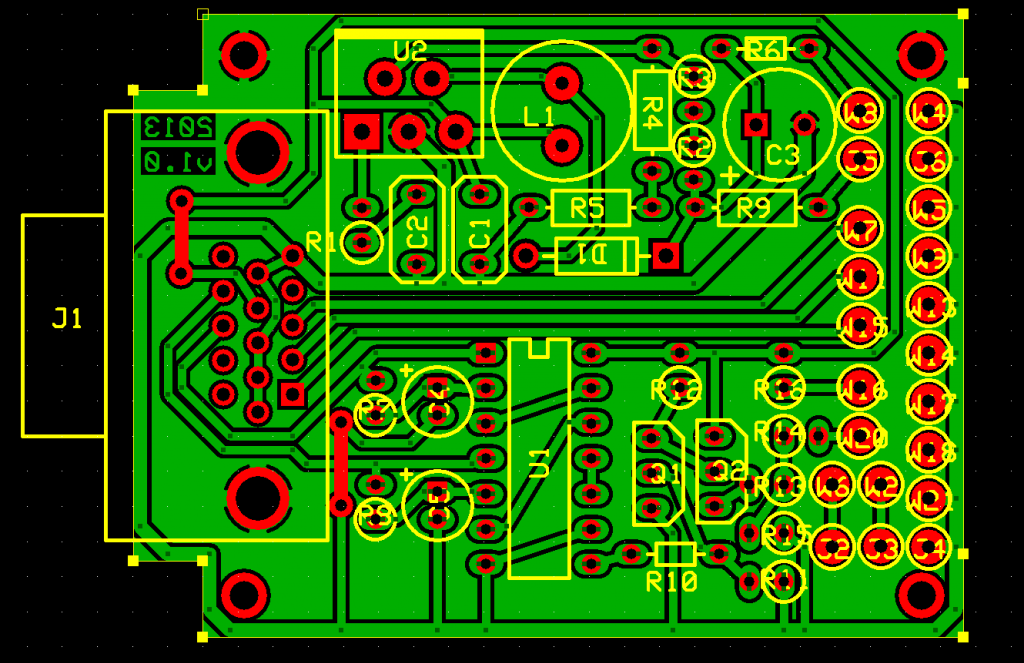

yavuz abi pcb üzerine devre elemanlarının dizilişini gösteren bi foto koysan

[RetroClub]

Yavuz hocam arkadaşın dediği gibi pcb üst yerleşim planını koymamışsın.Sana zahmet koyabilirsen büyük kolaylık olur.

Resimde üstte ufak bir parçası gözüküyor

[Tesellum]

2. üretimi bekliyoruz

[yavuzg]

Buyrun...

[yavuzg]

C1   100nF
C2   330nF
C3   680uF
C4   22uF
C5   22uF
D1   1N5822
D2
J1   VGA
J2   LINE IN L
J3   LINE IN R
J4   AUDIO GND
J5   LED Anode
J6   LED Catode
L1   100uH
Q1   BC237
Q2   BC237
R1   2K2
R2   15K
R3   2K2
R4   1K
R5   1K
R6   1K
R7   2K2
R8   2K2
R9   2K2
R10   2K2
R11   2K2
R12   2K2
R13   47R
R14   47R
R15   47R
R16   150R
U1   74HC86
U2   LM2577-ADJ
W2   AUDIO IN R
W4   AUDIO GND
W5   BLUE GND
W6   AUDIO IN L
W7   BLUE
W8   SWITCH
W9   GREEN GND
W11   GREEN
W13   RED GND
W14   DATA GND
W15   RED
W16   BLNK
W17   COMP GND
W18   BLNK GND
W20   CVBS IN
W21   SHIELD GND

[RetroClub]

Sağol hocam eline sağlık...

[bbora]

İyi günler.Forumunuzu ve bu güzel ürünü yani scartcade i araştırmalar sonucu buldum.Bu ürün sanırım benim sorunuma çözüm olacak size danışmak istiyorum.Şimdi benim elimde 55 ekran tüplü Philips tv var.Tv nin sadece scart girişi var onun dışında tek bir giriş dahi yok.Ben laptop tan bu tv ye görüntü aktarımı sağlamak istiyorum.Laptop ta ise hdmi ve vga çıkışı var.Windows 8 kullanıyorum ve nvidia gt645m ekran kartı bulunmakta.Görüntü aktarımındaki amacım günümüz oyunlarını büyük ekranda oynamak.Görüntü kalitesinin çok çok iyi olmasını istemiyorum normal derece olsun o yeter bana.Scartcade benim bu isteğime çözüm müdür?Yardımlarınızı bekliyorum ve şimdiden teşekkür ederim.

[yavuzg]

Scartcade benim bu isteğime çözüm müdür?

Cevap: belki

önceki mesajlarda kaybolmuş olabilir ama kısaca özetliyeyim;

TV'ye VGA'den görüntüyü bu aparat ile aktarmak istiyorsanız PC'nizin çözünürlüğünü PAL görüntü verecek bir seviyey düşürmeniz lazım (örn. 640x480i). Bu çözünürlüğü de interlaced formatta göndermeniz gerekli. Yani PC'deki 640x480 çözünürlük  progressive'dir.

Tüm bunları sağlamak için de Soft15Khz denilen yazılım ile PC'nizin çözünürlüklerini modifiye etmeniz lazım. Konu bir de laptop olunca konfigürasyon daha da zorlaşıyor (quickres ve quickres2 uygulamalarını kullanmak gerekli) v.s. v.s.

Kısaca elde edeceğiniz görüntü "günümüz oyunlarını" oynamak için uygun olmayacaktır. Zaten amacımız da bu değil bu alelle.

Tavsiyem;

a) Tüplü TV yerine VGA girişi olan LCD/LED TV kullanmanız.
b) VGA-TV çevirici kutular satılıyor (aliexpress, dhgate, gittigidiyor, hepsiburada v.s.) onlardan bir tane edinmeniz.

Foruma hoşgeldiniz bu arada...
