« : Kasım 24, 2015, 01:16:59 ÖÖ »

ÖNEMLİ : Kartuşun kullanımı ile ilgili detaylar için mesajın altına bakın.





Kartuşun gelişme aşamalarını adım adım anlatan ana konu şurada : http://www.commodore.gen.tr/forum/index.php?topic=11034.0

Kısaca özet geçeyim,

Soru : IRQHack64 nedir?
Cevap : Temelde Bir arduino pro mini, bir adet micro sd kart modül ve bir adet de 27C512 64kx8bit eprom'dan müteşekkil C64 kartuşudur.

Soru : Ne işe yarar?
Cevap :
1. Üzerinde Menü/Reset butonuna uzun süreli basılmak suretiyle pahalı bir reset butonu olarak kullanılabilir.

2. Tek parça halindeki prg formatındaki C64 oyun / program / müzik vesaire dosyaları micro sd karttan c64'e hızlıca yüklemeye yarar. (Reset vs. hariç 20k / saniye gibi bir hızla)

3. Usb2ttl kablosu yardımıyla arduino üstündeki yazılım güncellenebilir. Ayrıca yine bu kablo ile pc üstünden kartuşa (dolayısıyla c64'e) çalıştırılmak üzere program gönderilebilir.


Soru : Ne yapmaz?
Cevap : Multi Ice, FC serisi kartuşlar gibi genel amaçlı kartuş fonksiyonları yoktur.

Soru : İstenirse daha başka neler yapabilir?
Cevap : Dekoratif amaçlı masaüstünde yahut buzdolabı üstünde magnet ile kullanılabilir

Şaka bir yana, yazılım geliştirilirse mikro sd kart'tan veya PC'den 1541'e disk imajı aktarmakta kullanılabilir. Yine aynı şekilde yazılım geliştirilirse PRG dışındaki C64'e has dosya formatlarını oynatmak için destek eklenebilir. Yine aynı şekilde yazılım geliştirilirse c64'de çalıştırılan bir program için usb bağlantısı sayesinde bir debug aracı olarak da kullanılabilir.

Soru: Peki nasıl görünüyor bu meret?

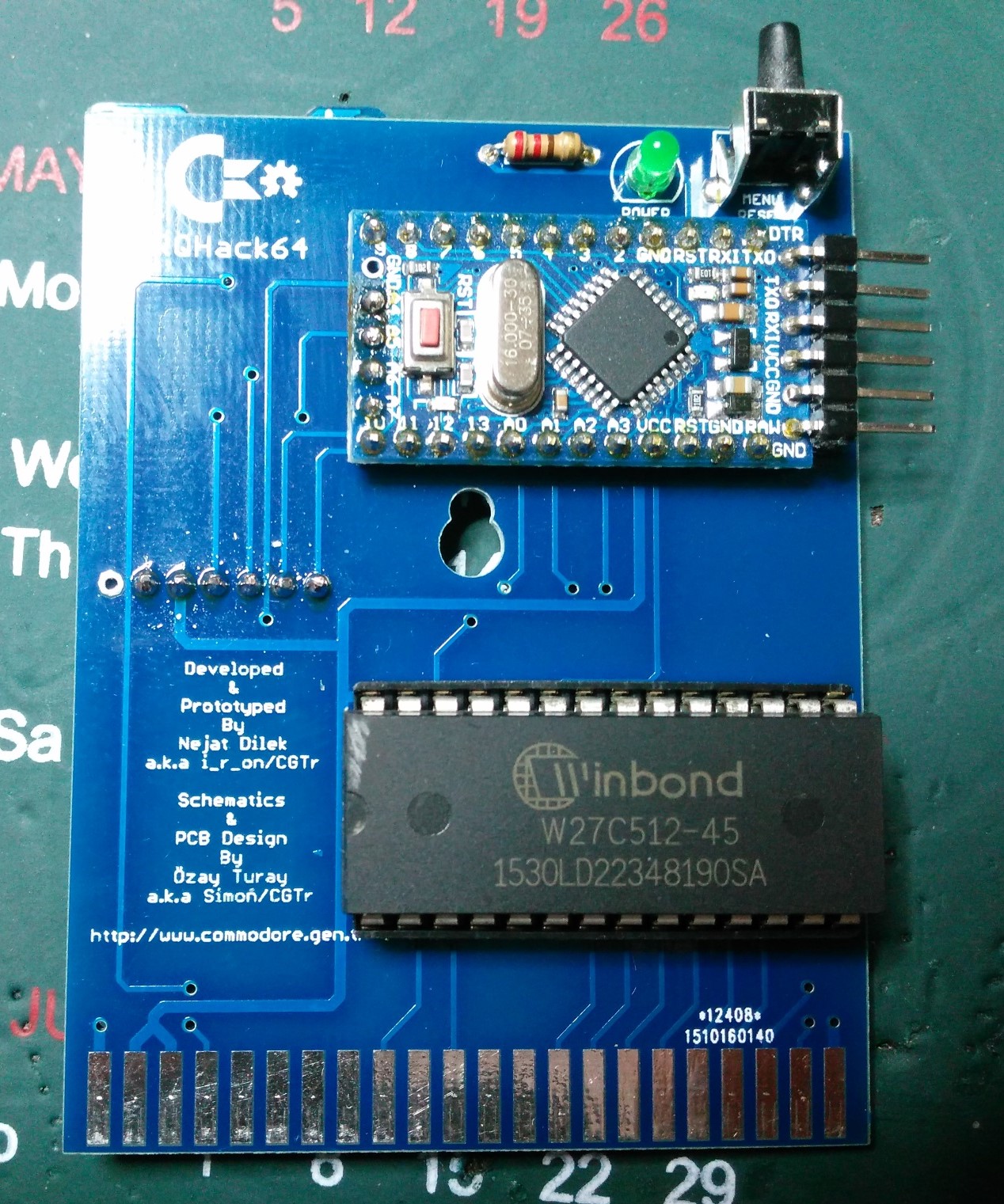

Cevap : PCB'yi tasarlamış olan Özay'ın monte ettiği bir tanesinin görüntüsü aşağıdaki şekilde.  (C64'e takmasan da alıp duvarına asarsın, o kadar şık )






Soru: Bırak şimdi tatavayı, çalışırken görebiliyor muyuz?
Cevap :
Genel çalışma şekli



Prototip üstünde Pc'den program transferi (komut satırından çalışan bir programla yapılabiliyor)




Soru: Önsipariş demişsin o nasıl olacak?
Cevap : Yeterli talep gelmesi durumunda pcb ve malzeme siparişi vereceğim. İşsiz bir tanıdığıma lehim yapmayı öğretip ona monte ettirmeyi düşünüyorum. (Öğrendiğinde benden iyi lehim yapacağını düşündüğüm birisi)

Soru: Fiyatı ne olacak?
Kargo hariç : 64 TL

Soru: Şimdi sipariş versek ne zaman elimize geçer?
Cevap : Pcb'lerin tedarik süreci ortalama 1 ay. Diğer malzemelerle beraber düşünüldüğünde min. 35-40 gün gibi bir süre söz konusu.

Önsipariş listesi
-----------------------


1. byeni - 1 - Gönderildi
2. asit - 1 - Gönderildi
3. sonytech - 1 - Gönderildi
4. Tesellum - 1 - Gönderildi
5. ilkerficicilar - 1 - Gönderildi
6. leviathank - 1 - Gönderildi
7. toddler - 1 - Gönderildi
8. wizofwor - 1 - Gönderildi
9. cihangirabi - 1 - Gönderildi
10. dvdhacker - 2 - 1 adet gönderildi
11. WildLord - 2 - Gönderildi
12. yucelbilik - 1 - Gönderildi
13. jacknife - 1 - Gönderildi
14. mrmojorisin - 1 - Gönderildi
15. savagery - 1 - Gönderildi
16. Commandate - 1 - Gönderildi
17. emintolga - 1 - Gönderildi
18. arnavutrafet - 1 - Gönderildi
19. AmigaMan - 1 - Gönderildi
20. g 600 - 1 - Gönderildi
21. zanpinoz - 1 - Gönderildi
22. Voltron - 2 - Gönderildi
23. perpetual_007 - 1 - Gönderildi
24. KNG - 1 - Gönderildi
25. gameretro - 1 - Gönderildi
26. kaizen71 - 1 - Gönderildi
27. hakkan - 1 - Gönderildi
28. POLAT27 - 2 - Gönderildi
29. guru68 - 1 - Gönderildi
30. 2019 - 1 - Gönderildi
31. dodogildo - 1 - Gönderildi
32. MeG - 1 - Gönderildi
33. phantom - 1 - Gönderildi
34. merty - 1 - Gönderildi
35. ateskd - 1 - Gönderildi



PS1 : Fotoğraflarda göründüğü şekli ile plastik kutusuz ve micro sd kart olmadan gönderilecektir.
PS2 : Elde edilecek gelirin bir bölümü (Özay ile aramızda anlaşacağız ) Özay Turay'a gidecektir.
PS3 : Özay pay kabul etmedi, kartuşun gelirleri kayınbirader'e kaldı




Kartuşun kullanımı şu şekilde,

1. Bir adet mikro sd kart'a ihtiyacınız var. Pc'ye takıp FAT olarak formatlamanız gerekiyor bu kartı.

2. D64 / T64 dosyalarının içinden çıkan yahut hali hazırda elinizde olan program dosyalarını sd kartta istediğiniz klasör yapısında aktarın. Yine aynı şekilde 8k / 16k'lık crt uzantılı kartuş imajlarını da atabilirsiniz.

Bu iş için DirMaster programını tavsiye ederim : http://style64.org/dirmaster

Dosyaları attıktan sonra FAT yapısı dosyaları sıralı tutmadığı için opsiyonel olarak bir sıralama programı kullanabilirsiniz.


Örn. Fat Sorter programı : Fat Sorter
veya Özay'ın daha önce paylaştığı şu : http://www.commodore.gen.tr/dosyalar/simon/Tapuino/Files/FolderSort.zip

Kısıtlar :
1. Sd kart içinde en derin dizin yapısı 200 karakter civarı olmalı.
2. Arduino'nun kısıtlı hafızasından ötürü bir dizinde en fazla 255 dosya listeler kartuş. Daha fazla dosya koymayın. Örn. oyunları Games diye bir klasör altında alfabenin harflerinin altında saklayabilirsiniz. Klasör sayısında yahut genel olarak dosya sayısında başka bir kısıt yok.

3. Sd Kart'ı kartuşa, kartuşu C64'e takın. Bazı pcb'ler kartuş yuvasına tam oturmayabilir. Yarım mm gibi bir fazlalık var sanırım, bir defa taktıktan sonra sıkıntı olmuyor yahut kartuşun expansion port'a girdiği sağ ve sol tarafından çok hafif eğeleyebilirsiniz.

4. C64'ü açtıktan sonra kartuş üstündeki butona hızlı tek basış karşınıza menüyü getirir. Menü ekrana geldikten sonra dosya listesini arduino'dan çekmek için ekran gidip gelecek. Bu gayet normal bir durum.

5. Menüdeyken + / - tuşları sırasıyla menüde yukarı / aşağı gezinmeyi sağlar. Return tuşu ile bir dizinin içine girebilirsiniz yahut bir program veya kartuş imajı üstündeyseniz bunun yüklemesini yapar. < ve > tuşları ile de birden fazla sayfada içerik söz konusu ise bunlar arasında gezinebilirsiniz.


Kartuş üstündeki butona anlık değil, biraz uzunca basarsanız c64'ü resetleme fonksiyonuna sahip olursunuz.&nbsp;

2 saniyeden uzun süre ile basıp bırakırsanız son yüklediğiniz program otomatik olarak c64 açılışında çalışacak şekilde ayarlanır. (Autoboot)

Autoboot özelliğini kaldırmak için C64'ü açın, kartuş üstündeki butona tek tık yapıp menüyü açın. Menüde iken 2 saniyeden uzun süre bastığınızda autoboot özelliği iptal olur.

Bu mesajın ekindeki keybooter.prg'yi sd kartın kök dizinine atıp autoboot olarak ayarlarsanız 0,1,2,3,4,5,6,7,8,9 tuşlarının her birine açılışta hızlıca erişebileceğiniz programlar atamanız mümkün olur.
sd kartın kök dizinine istediğiniz programları, 0.prg, 1.prg...9.prg şeklinde kaydedin ve c64'ünüz açılırken ilgili tuşa basılı tutun. Açılışta ayarladığınız program çalışacaktır.

Örn. 0 tuşunda synth cart'ı çalıştırmak istiyorsanız, synth cart'ın prg dosyasını 0.prg olarak sd Kart'a atın. keybooter.prg'yi üstte açıkladığım gibi IrqHack64 menüsünden çalıştırdıktan sonra kartuşun üstündeki butona 2 sn.'den uzun süre basın. C64'ü kapatın, tekrar açtığınızda 0 tuşuna basılı tutun. Synth cart programı çalıştıracaktır. (Program ismini örnek verdim, crt dosyaları hariç kartuşun çalıştırdığı tüm programları bu şekilde çalıştırabilirsiniz)

Programlama bilginiz varsa kartuşta çalışan menü, eprom'daki loader, arduino'ya yüklenip c64'te çalışan launcher gibi detayları değiştirip kartuşu kendinize özelleştirebilirsiniz.

Tüm source'lar şurada : https://www.tepetaklak.com:8443/svn/Public

Kartuşun üstünde yüklü gelen Wizofwor'un menüsünün source'ları ise şurada : https://github.com/wizofwor/irqHack64/tree/master/Browser

not: Son bir kaç değişiklik iki tarafta da yok. Yakında güncellenir.

Son olarak kartuşun arduino üstünde yüklü gelen menü yazılımından farklı bir menü yazılımı çalıştırma özelliği de mevcut. Yeni yayınlanan bir menü versiyonuna geçmek için size sağlanan irqhack64.prg isimli menü yazılımını sd Kart'ın kök dizinine atmanız yeterli. Bu mesajın ekinde yer alan dosyalar güncel olan dosyalar değil. Onları dikkate almayın.

Turbo menüye sahip son sürüm yazılıma aşağıdaki linkten erişebilirsiniz.
http://www.tepetaklak.com/data/IRQHack64Turbo.zip

Eski kartuşunuzu güncellemeyecekseniz yukarıdaki zip içinde sizin için gerekli tek dosya iki menü seçeneğinden biri.

C64\Menü\I_R_on\irqhack64.prg
C64\Menü\wizofwor\irqhack64.prg

Bunlardan birini sd Kart'ınızın kök dizinine kopyalayın. Turbo moda sahip yeni versiyonda kartuş üstünde yüklü menü olmadığı için sd Kart'a menü programını atmak elzem.

Güncelleme yapacaksanız (sadece ilk partide dağıttım kartuşlar için geçerli) prosedür zip'in içindeki Okubeni.txt dosyasında açıklanmış durumda.

3 misli hızlanmış halinin ve biraz da kartuşun çalışmasının anlatıldığı video da şöyle :



* keybooter.prg (0.49 KB - Yükleme: 199 kez.)
* irqhack64.prg (4.74 KB - Yükleme: 178 kez.)
« Son Düzenleme: Nisan 13, 2017, 00:17:22 ÖÖ Gönderen: i_r_on » Logged

Every imagination is one's self reflection but not every self reflection is imagination. <i.r.on - 2001>

twitter | blog

C64, Amiga 500, Ps3, Wii, Nintendo DS lite, Nintendo 3DS
AmigaMan
Üye4
***
Mesaj Sayısı: 568



Üyelik Bilgileri
« Yanıtla #1 : Kasım 24, 2015, 01:25:52 ÖÖ »

Üstad beni yazdın mı listeye lehimli iki adet teşekkürler
« Son Düzenleme: Kasım 24, 2015, 01:29:16 ÖÖ Gönderen: AmigaMan » Logged

Amiga ölmedi, efsane uyuyor
byeni
Üye3
***
Mesaj Sayısı: 458



Üyelik Bilgileri WWW
« Yanıtla #2 : Kasım 24, 2015, 01:54:01 ÖÖ »

Beni de listeye lehimsiz olarak eklermisiniz.
Logged
asit
Üye4
***
Mesaj Sayısı: 561



Üyelik Bilgileri
« Yanıtla #3 : Kasım 24, 2015, 03:24:15 ÖÖ »

abi beni de listeye eklermisin lehimli 1 adet
Logged

Amiga 500
C64
Ps1
Ps2
Atari 2600
Sega mega drıve 2
Xbox 1
Xbox 360
Nintendo wii
RetroClub
Üye3
***
Mesaj Sayısı: 362



Üyelik Bilgileri
« Yanıtla #4 : Kasım 24, 2015, 03:36:41 ÖÖ »

Bende talibim 1 adet ; elinize sağlık bu arada...
Logged
Tesellum
Üye2
***
Mesaj Sayısı: 94



Üyelik Bilgileri
« Yanıtla #5 : Kasım 24, 2015, 03:47:03 ÖÖ »

1 adet lutfen
Logged
ilkerficicilar
Uzman
*****
Mesaj Sayısı: 821


Üyelik Bilgileri WWW
« Yanıtla #6 : Kasım 24, 2015, 05:55:12 ÖÖ »

Beni de +1'le listeye ekleyelim lütfen. Şimdiden teşekkürler.
Logged

http://cbm.ficicilar.name.tr/ - Commodore Hacking
leviathank
Üye4
***
Mesaj Sayısı: 500



Üyelik Bilgileri
« Yanıtla #7 : Kasım 24, 2015, 07:33:18 ÖÖ »

Ben de bir tane istiyorum hocam. Teşekkürler şimdiden
Logged
toddler
Uzman
*****
Mesaj Sayısı: 1.336



Üyelik Bilgileri
« Yanıtla #8 : Kasım 24, 2015, 08:52:57 ÖÖ »

Bende bir tane istiyorum.
Logged

C64|C|G|C128|1541U2
A500|A500+|Slim SDHxC|Gotek
A600|FuriaEC020 33MHz+FPU 40Mhz
A1200|BPPC|BVision|64MB Ram|3Com Eth.
A1200|ACA1230/56Mhz 64MB|IndivisionAGA MK2cr|RapidRoad USB|FastATA 1200 MK-V|Netgear MA401
Dingoo A320(OpenDingux)
Pandora(First Batch)
RaspberryPi 1-2-3
BananaPi/Pro
arnavutrafet
Ziyaretçi
« Yanıtla #9 : Kasım 24, 2015, 09:52:42 ÖÖ »

Bende 1 adet rica ediyorum.
Logged
Enson
Üye2
***
Mesaj Sayısı: 190



Üyelik Bilgileri
« Yanıtla #10 : Kasım 24, 2015, 10:06:21 ÖÖ »

Zahmet olmazasa bir adet kendim için rica ediyorum , ikinizinde ellerine sağlık.
« Son Düzenleme: Kasım 24, 2015, 10:30:00 ÖÖ Gönderen: Enson » Logged
wizofwor
Genel Yönetici
*****
Mesaj Sayısı: 3.793


Gosub ile gidilen yerden goto ile dönen adam


Üyelik Bilgileri WWW
« Yanıtla #11 : Kasım 24, 2015, 10:55:25 ÖÖ »

Montaj sorumluluğunu üstüne alabilecek birini bulmanız çok iyi olmuş. Daha sonra düzenlenecek bir yarışmada ödül olarak verilmek üzere bir adet rica ediyorum. Elimde çok fazla lehimsiz kart biriktiği için bu sefer lehimli rica edeceğim.
« Son Düzenleme: Kasım 24, 2015, 10:58:09 ÖÖ Gönderen: wizofwor » Logged

g 600
Üye4
***
Mesaj Sayısı: 544



Üyelik Bilgileri
« Yanıtla #12 : Kasım 24, 2015, 11:20:51 ÖÖ »

1 adet lehimli rica ediyorum
Logged
zanpinoz
Üye3
***
Mesaj Sayısı: 367


Üyelik Bilgileri
« Yanıtla #13 : Kasım 24, 2015, 11:21:34 ÖÖ »

Ellerinize sağlık benide yazarmısınız
Logged
gameretro
Üye3
***
Mesaj Sayısı: 307



Üyelik Bilgileri
« Yanıtla #14 : Kasım 24, 2015, 11:27:57 ÖÖ »

Oncelikle boyle bir proje icin tesekkurler.mumkun ise benide eklermisiniz 1adet

(Lehimsiz olabilir sorun değil)

saygilar.
« Son Düzenleme: Kasım 24, 2015, 20:42:38 ÖS Gönderen: gameretro » Logged
