insanın içinde varsa, commodore.gen.tr açığa çıkarır bunu.. bir nevi retro olaylarının dolunayıyız.(Arda)
Sayfa: [1]   Aşağı git
Yazdır
Gönderen Konu: NEC Multisync -> Apple IIGS Adaptörü  (Okunma Sayısı 4630 defa)
0 Üye ve 1 Ziyaretçi konuyu incelemekte.
Fitzgerald
Üye4
***
Mesaj Sayısı: 1.050


CD32<3


Üyelik Bilgileri
« : Şubat 16, 2016, 14:14:11 ÖS »

Herkese merhabalar yeniden. Apple IIGS'imin gelmesine 3 gün kalmışken ben de ekran hazırlıklarına başladım. Sorunum elimde RGB Apple IIGS monitörünün olmaması. Elimde benim boomlayan HP Vectra'dan kalma bir NEC Multisync monitör var. Kendisinin özelliği hem TTL hem de Analog desteklemesi. Böylece hem EGA, CGA hem de kendi konnektöründen görüntü oluşturabiliyor.

Ben pinout'a bakarak uydurma bir Scart konnektörü yaptım, sonra Dreamcast'i bağladım ve görüntü alamadım. Sonra dedim Fitzgerald, delirdin mi? Monitör NTSC, Dreamcast PAL. Sonra korktum eh, o zaman IIGS'i nasıl bağlayacağım diye, ve sonra onun da NTSC olduğunu hatırlayıp rahatladım. Japon Saturn'ümle denedim, kristal netliğinde görüntü aldım. Şimdi ben diyorum ki Scart -> IIGS yerine NEC -> IIGS yapsam. Planım doğru mu, H Sync ve V Sync'i Composite Sync ucuyla birleştirip de Sync Ground, RGB Ground'u tek bir Ground'a mı bağlamalıyım?

Teşekkürler.

Planım



NEC Pinout

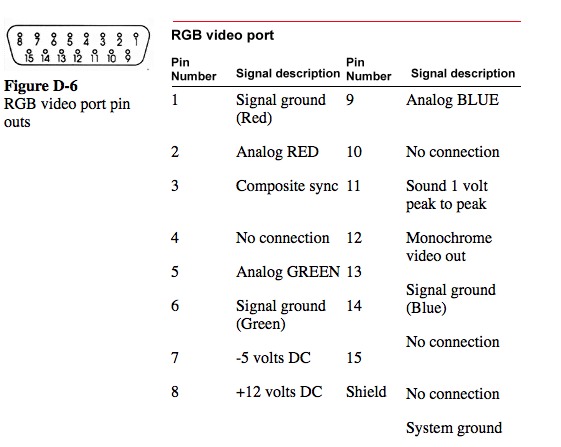

IIGS Pinout

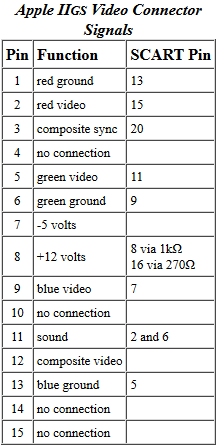

Scart -> IIGS Pinout

« Son Düzenleme: Şubat 16, 2016, 20:03:54 ÖS Gönderen: Fitzgerald » Logged

Commodore Amiga 1200 - REV2B - Apollo 1230 mkII - ClassicWB3.9
Apple IIGS - ROM03 - ADTPro
Apple IIc - ROM03 - ADTPro
ExoticKiller
Üye2
***
Mesaj Sayısı: 117



Üyelik Bilgileri
« Yanıtla #1 : Şubat 16, 2016, 14:43:38 ÖS »

Logged

1978 Doğumlu. ICQ: #37-90-37 ilk bilgisayarları:  8088 Explorer HeadStart & 8086 IBM XT / AT , c64

- Gelirken, giderken, Telefunken.
wizofwor
Genel Yönetici
*****
Mesaj Sayısı: 3.810


Gosub ile gidilen yerden goto ile dönen adam


Üyelik Bilgileri WWW
« Yanıtla #2 : Şubat 16, 2016, 15:16:55 ÖS »

Vectra benim bildiğim şu Windows 98,NT4.0 zamanlarındaki Vectra ise o monitörün Dreamcast'ın verdiği tarama hızlarına inebileceğini zannetmiyorum. NTSC'de olsa yine görüntü olamayacaktın.

Çözünük değerlerine bakarak AppleIIGS'in de PAL veya NTSC standardında çıkış verdiğini tahmin ediyorum. Bu durumda sana bir scandoubler lazım. Tabi benimki tamamen bir tahmin. Tarama hızını öğrenebilirsen daha net bir şey söylenebilir.
Logged

Fitzgerald
Üye4
***
Mesaj Sayısı: 1.050


CD32<3


Üyelik Bilgileri
« Yanıtla #3 : Şubat 16, 2016, 15:19:12 ÖS »

Vectra benim bildiğim şu Windows 98,NT4.0 zamanlarındaki Vectra ise o monitörün Dreamcast'ın verdiği tarama hızlarına inebileceğini zannetmiyorum. NTSC'de olsa yine görüntü olamayacaktın.

Çözünük değerlerine bakarak AppleIIGS'in de PAL veya NTSC standardında çıkış verdiğini tahmin ediyorum. Bu durumda sana bir scandoubler lazım. Tabi benimki tamamen bir tahmin. Tarama hızını öğrenebilirsen daha net bir şey söylenebilir.
Vectra 1985'ten kalma, ben de öyle düşünüyordum ama Saturn ile bir tur oyun oynadım. Monitör 1986'dan kalma, IIGS'e denk. NEC MULTISYNC JC-1401P3A
Logged

Commodore Amiga 1200 - REV2B - Apollo 1230 mkII - ClassicWB3.9
Apple IIGS - ROM03 - ADTPro
Apple IIc - ROM03 - ADTPro
wizofwor
Genel Yönetici
*****
Mesaj Sayısı: 3.810


Gosub ile gidilen yerden goto ile dönen adam


Üyelik Bilgileri WWW
« Yanıtla #4 : Şubat 16, 2016, 16:21:43 ÖS »

Hmm.. JC-1401P3A 15kHZ'e kadar inebiliyormuş. Bu durumda doğru kabloyla çalıştırabilmen lazım.
Logged

Fitzgerald
Üye4
***
Mesaj Sayısı: 1.050


CD32<3


Üyelik Bilgileri
« Yanıtla #5 : Şubat 18, 2016, 20:00:29 ÖS »

Veee kablom sorunsuz calisiyor!
Logged

Commodore Amiga 1200 - REV2B - Apollo 1230 mkII - ClassicWB3.9
Apple IIGS - ROM03 - ADTPro
Apple IIc - ROM03 - ADTPro
LW3D
Genel Yönetici
*****
Mesaj Sayısı: 9.808


Günü Kurtaran Avam Hiooargggh :)


Üyelik Bilgileri WWW
« Yanıtla #6 : Şubat 18, 2016, 21:11:43 ÖS »

Nec Multisync monitör bir zamanlar aramış bulamamıştım. Bulmak kolay olmasa gerek...

Apple IIGS'ye disketleri nasıl aktardın. O konuyu da paylaşırsan ilerde arkadaşlar faydalanırlar...
Logged

Fitzgerald
Üye4
***
Mesaj Sayısı: 1.050


CD32<3


Üyelik Bilgileri
« Yanıtla #7 : Şubat 18, 2016, 21:24:26 ÖS »

Kisa bir aciklama oldu ama olsun.
http://www.commodore.gen.tr/forum/index.php?topic=11940.msg135999#msg135999
Bu arada monitoru ben HP Vectra, jelatininde kitapciklar ve yaziciyla 60TL'ye almistim bitten. Sonra makineyi patlattim. Monitor uzun suredir salonda yatiyordu. Scart adaptoru de yaptim. TV olarak da kullaniyorum Analog sinyalleri oldugundan.
Logged

Commodore Amiga 1200 - REV2B - Apollo 1230 mkII - ClassicWB3.9
Apple IIGS - ROM03 - ADTPro
Apple IIc - ROM03 - ADTPro
Levent (Lvnt)
Uzman
*****
Mesaj Sayısı: 1.282



Üyelik Bilgileri
« Yanıtla #8 : Şubat 18, 2016, 22:05:02 ÖS »

Hp vectra kasa ve içindekilere talibim. Bende Vectra VE 4/66 var, kasa kozmetik olarak sorunlu. Düzeltmek için kullanmayı düşünüyorum.
Logged

Use the brute force, Luke
Fitzgerald
Üye4
***
Mesaj Sayısı: 1.050


CD32<3


Üyelik Bilgileri
« Yanıtla #9 : Şubat 18, 2016, 22:51:14 ÖS »

Hp vectra kasa ve içindekilere talibim. Bende Vectra VE 4/66 var, kasa kozmetik olarak sorunlu. Düzeltmek için kullanmayı düşünüyorum.
Güç kaynağı arızalı 1985 model. İstediğiniz fiyatı özelden yazın düşüneceğim.
Logged

Commodore Amiga 1200 - REV2B - Apollo 1230 mkII - ClassicWB3.9
Apple IIGS - ROM03 - ADTPro
Apple IIc - ROM03 - ADTPro
