[eemiroglu84]

Merhaba Arkadaşlar uzun süredir yapmak istediğim bir mod olan sd card mod işlemini çalıştırmayı başardım. Şimdilik standart micro sd kart kullandığım için soft oyunlar yükledim karta sonic2, metal slug ve aero fighters gibi. Daha ağır oyunlar oyunlar oynamak için standart sd büyüklükte class10 sdhc kart kullanmak gerekiyor ben deneme amaçlı standart bir micro sd kart ile birkaç oyun oynadım.

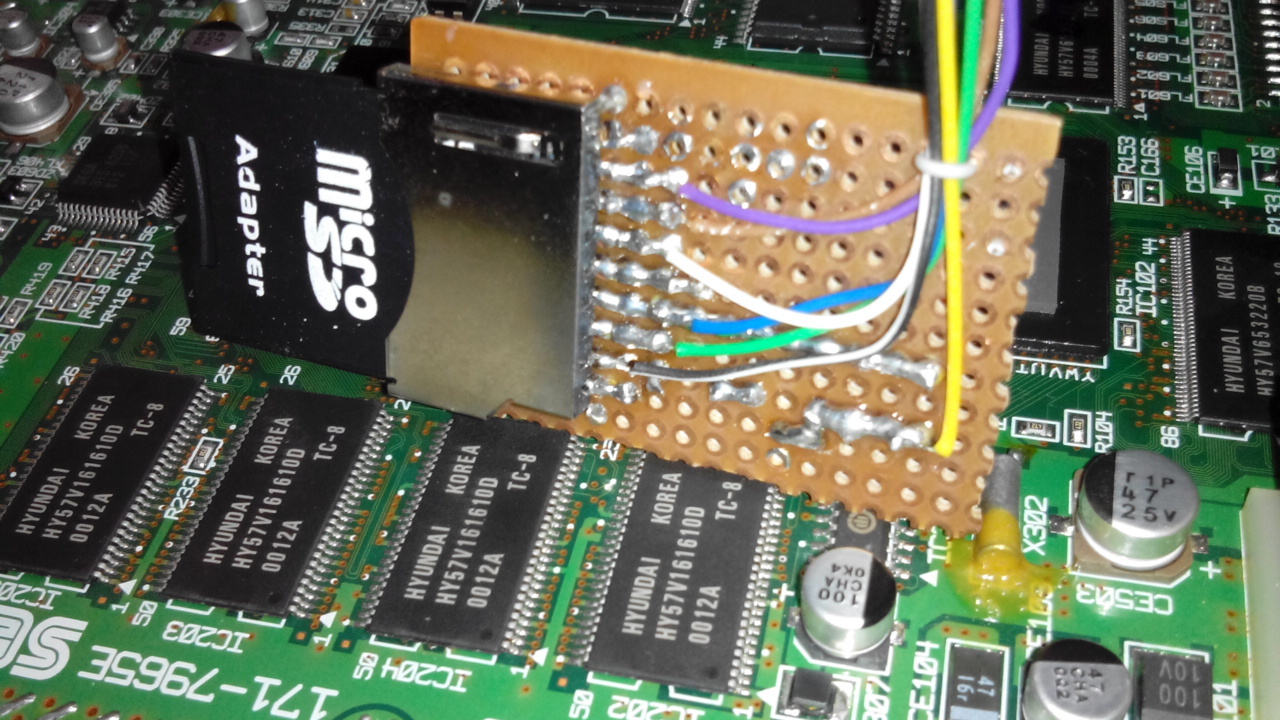

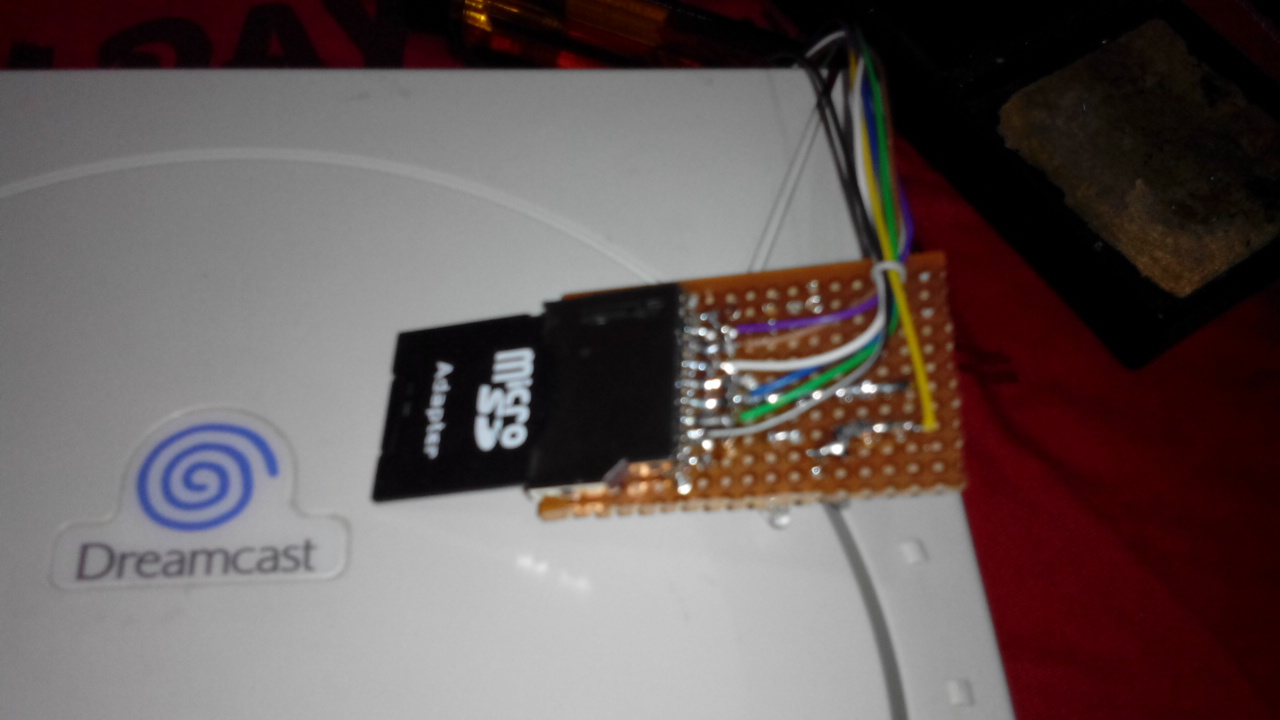

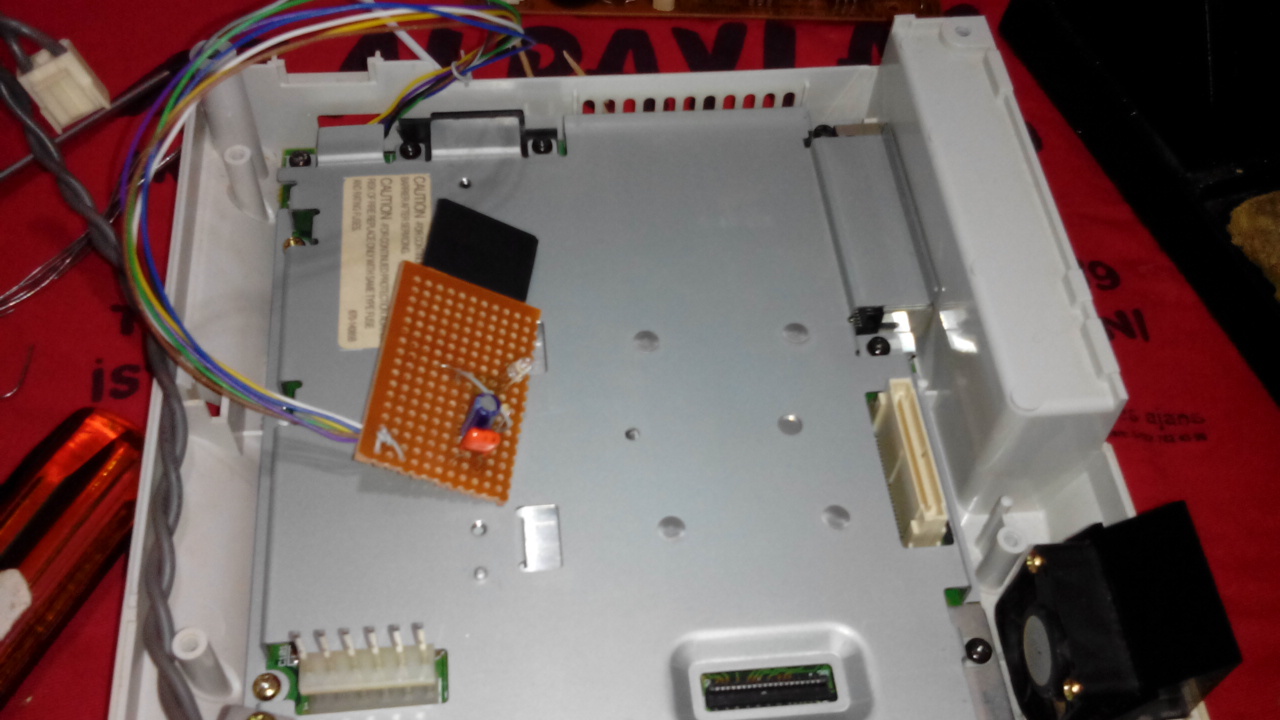

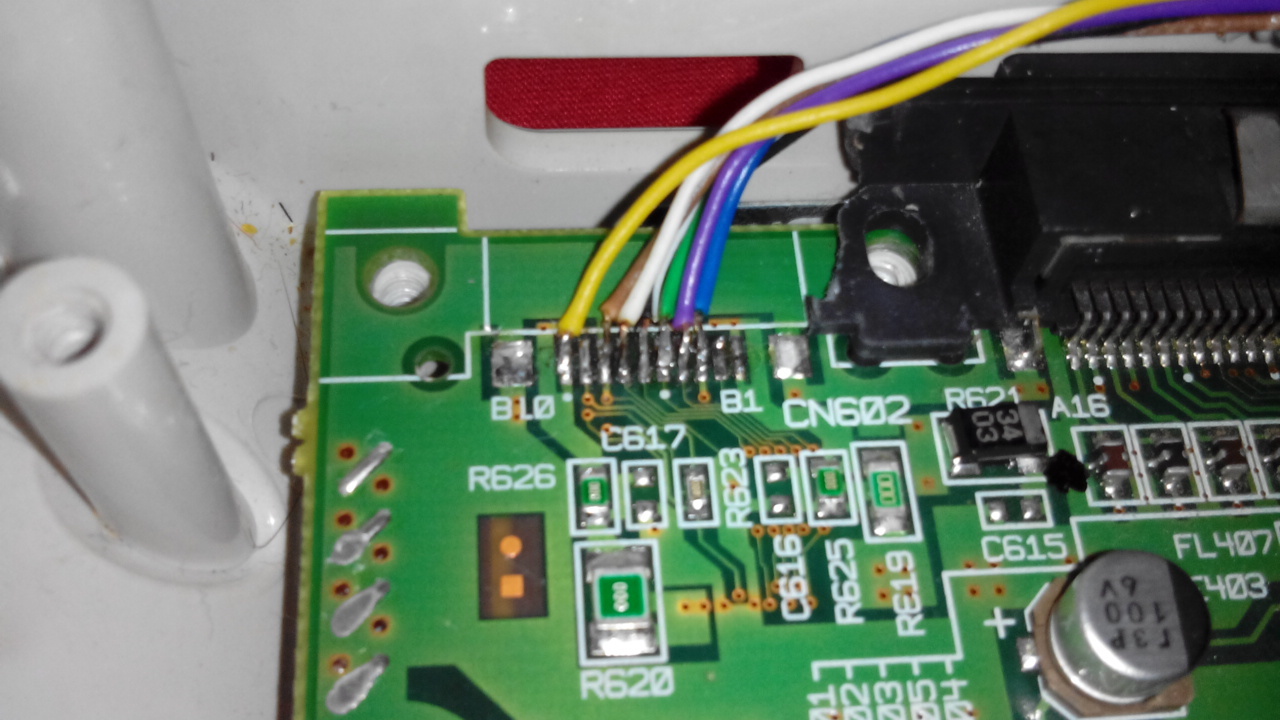

Öncelikle yapmanız gereken bu linkten http://www.dc-swat.ru/page/dreamshell/# DreamShell 4.0 RC 3 CDI Image kalıbını indirip ugun bir program ile dc oyunu yazdırır gibi boş cdrom a yazdırıyoruz. daha sonra resimdeki devreyi kurup dreamcast pcb kartı üzerindeki serial çıkış bacaklarına kabloları şemaya uygun olarak lehimliyoruz.

Daha sonra bu linkten http://www.theisozone.com/downloads/dreamcast/sd-isos/page-1/ istediğimiz oyunu indirip iso dosyasını sd karta kopyalıyoruz. ardından yazdırdığımız cd yi dreamcast e takıp çalıştırıyoruz program yüklenip masaüstü açılınca iso loader simgesine tıklıyoruz burada sd sekmesini açıp ilgili oyunumuza çift tıklayıp açıyoruz ve iyi eğlenceler.

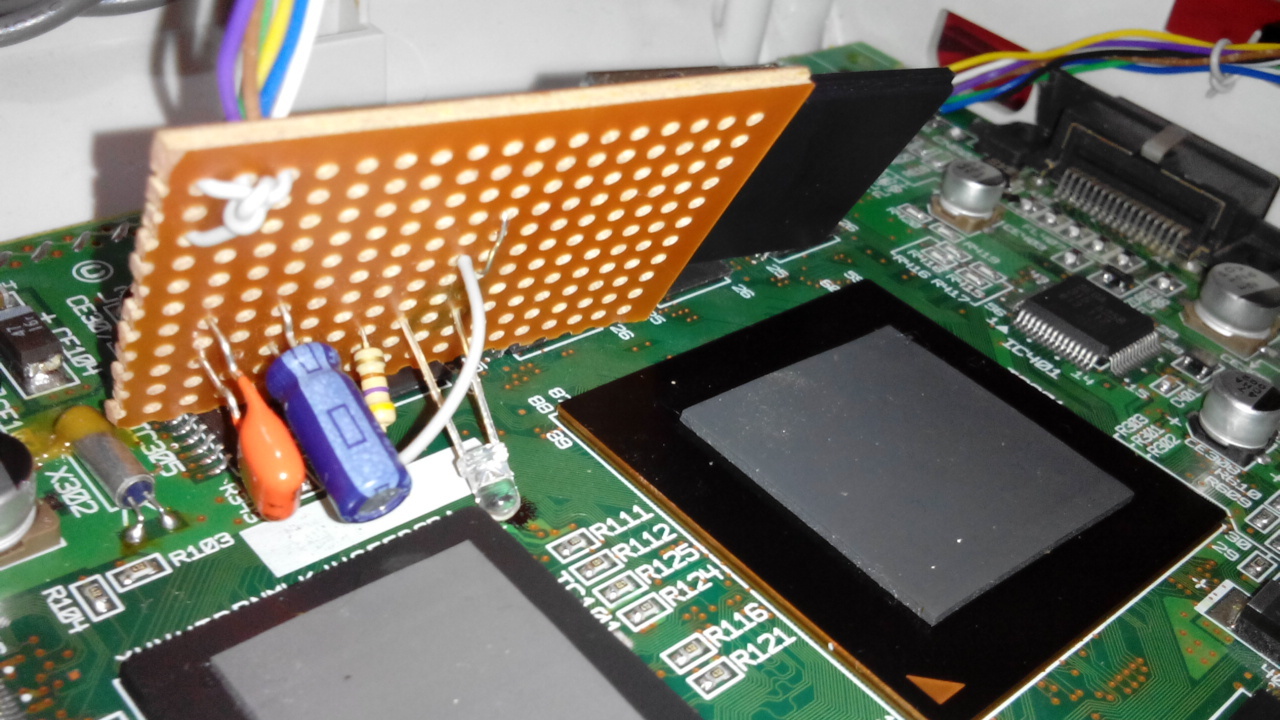

Not:dikkat etmeniz gereken eğer micro sd kart kullanacaksanız led ve 470ohm direnç bağlanmayacak.

Oyun içi video

[mesa]

Hacı olayı bitirmsin sen oyun testleri nasıl CD sen daha hizlimi aciyor

[joker_]

Dreamcast için güzel bir mod olmuş. Eline sağlık. Seviyorum ben bu Dreamcast'i

[eemiroglu84]

Hacı olayı bitirmsin sen oyun testleri nasıl CD sen daha hizlimi aciyor

Aynen öyle sonunda çalıştırdım şimdilik standart micro sd ile kullandığım için basit oyunlar denedim sorun yok akıcı 3d ağır bir oyun denemedim sdhc kart lazım akşam ilgilenirim.

Dreamcast için güzel bir mod olmuş. Eline sağlık. Seviyorum ben bu Dreamcast'i

Dreamcast için bana en çekici gelen mod buydu çalıştırmayı başardım dreamcast sahibi herkesin yapması lazım. Teşekkürler.

[eemiroglu84]

Arkadaşlar oyun içi video ekledim yalnız direk siteden oynatılabilecek şekilde nasıl ekleniyor bilmiyorum bilen varsa o şekilde eklerim, kötü çekimden dolayı kusura bakmayın hayli uykum gelmişti sallama oldu biraz

[eemiroglu84]

Video işini çözdüm.

[Simon (Özay Turay)]

Güzel bir çalışma olmuş. Eline, emeğine sağlık.

Minimum lehimle bu işi kotarmak isteyenler için şu tarz SD/MicroSD modülleri var, fiyatları da gayet uygun:



Ebay Anahtar Kelime: sd card module

[eemiroglu84]

Minimum lehimle bu işi kotarmak isteyenler için şu tarz SD/MicroSD modülleri var, fiyatları da gayet uygun:

[url=http://www.ebay.com/itm/200958993125[url=http://Ebay Anahtar Kelime: [url=http://www.ebay.com/sch/i.html?LH_BIN=1&_nkw=sd+card+module]sd card module]

Ebay Anahtar Kelime: [url=http://www.ebay.com/sch/i.html?LH_BIN=1&_nkw=sd+card+module]sd card module

Bunlar ardunio elemanları galiba dreamshell ile uyumlu çalışırlarmı acaba. Teşekkürler

[LW3D]

Paylaşımların çok güzel eemiroglu84. Teşekkürler..

Bu tür işlere eli yatkın olmayanlar için, SD card adaptörleri satılıyor... Güzel bir yöntem ama GDROM'u okumayan Dreamcast için çok anlam ifade etmiyor. DC'leri kurtaracak olan sanırım GDROM emulatörleri...(onlarında alınabilecek fiyata gelmesi gerek).

Özay: yolladığın parçaların fiyatı çok uygun. Ama kullanılabilir mi? Nasıl?

[eemiroglu84]

Paylaşımların çok güzel eemiroglu84. Teşekkürler..

Bu tür işlere eli yatkın olmayanlar için, SD card adaptörleri satılıyor... Güzel bir yöntem ama GDROM'u okumayan Dreamcast için çok anlam ifade etmiyor. DC'leri kurtaracak olan sanırım GDROM emulatörleri...(onlarında alınabilecek fiyata gelmesi gerek).

Rica ederim elimden geldiğince uğraşlarımı paylaşmaya çalışıyorum faydalı oluyorsa ne mutlu bana. Dreamshell de gdrom sorununa da çözüm var bios çipi hack lenerek yeniden dreamshell bios yazılabiliyor cihaz açılışta cd olmadan dreamshell ile boot olabiliyor. Bu konuya ve ide dönüştürücü ile hdd bağlama işinede bulaşmak istiyorum.

[AmonR]

Çok güzel bir çalışma olmuş, ellerinize sağlık.
Devresi de gayet basit görünüyor, sanırım ben bile yapabilirim bunu.
Yalnız ben Dreamcast'in PCB'sine dokunmak istemiyorum. (Hem cihazın orijinalliği bozulmasın diye, hem de havya becerim pek olmadığı için PCB'ye zarar vermekten korkuyorum.)
Bu durumda, illa ki Dreamcast'in serial portuna girebilecek bir soket bulmak/yapmak lazım di mi?

[Simon (Özay Turay)]

Özay: yolladığın parçaların fiyatı çok uygun. Ama kullanılabilir mi? Nasıl?

SD kart modülleri SD kart pinlerinin hepsini birebir header pinlerine taşıyor, ekstra bileşenler 5V cihazlarla kullanabilmek için 3.3V voltaj regülatörü (ki Dreamcast 3.3V veriyor, bu olmasa da olurdu) ve data pinlerinin voltaj seviyelerini 3.3V'a çekmek için SD modülde direnç MicroSD modülde minik bir entegre kullanılmış ki Dreamcast zaten 3.3V TTL seviyesinde çalışıyor anladığım kadarıyla, çünkü yukarıdaki devrede de herhangi bir seviye dönüşümü yapılmamış direk bağlantı yapılmış.

Hatta 3.3V hattına kondansatörler koymuş ki bu da 3.3V voltajın yetersiz olma ihtimaline karşı yapılmış muhtemelen, modüllerde 3.3V regülatör olduğu için Dreamcast'ten alınacak daha kuvvetli bir 5V ile bile beslenebilir modül.

Yani çalışmaması için bir sebep yok, Tapuino'yu yaparken ben de SD modülden kullanmıştım.

[eemiroglu84]

Çok güzel bir çalışma olmuş, ellerinize sağlık.
Devresi de gayet basit görünüyor, sanırım ben bile yapabilirim bunu.
Yalnız ben Dreamcast'in PCB'sine dokunmak istemiyorum. (Hem cihazın orijinalliği bozulmasın diye, hem de havya becerim pek olmadığı için PCB'ye zarar vermekten korkuyorum.)
Bu durumda, illa ki Dreamcast'in serial portuna girebilecek bir soket bulmak/yapmak lazım di mi?

Teşekkürler, evet gayet basit ama çok ince uçlu ve kaliteli bir havya kullanmanız lazım bacaklar gayet sık. Bende bolca hurda olduğu için rahat çalışabiliyorum elinde bir adet olan ve tehlikeye atmak istemeyenlerin yapmadan önce iyice düşünmesi lazım. Evet dışarıdan yapmak istiyorsan serial soket  lazım onuda bulmak imkansız gibi bir şey dc swat sitesinde eleman sıfırdan eski pc anakartlardan serial pin yapıyor usb sd kat okuyucuyu modifiye edip yaptığı soketi bağlıyor.

[eemiroglu84]

Özay: yolladığın parçaların fiyatı çok uygun. Ama kullanılabilir mi? Nasıl?

SD kart modülleri SD kart pinlerinin hepsini birebir header pinlerine taşıyor, ekstra bileşenler 5V cihazlarla kullanabilmek için 3.3V voltaj regülatörü (ki Dreamcast 3.3V veriyor, bu olmasa da olurdu) ve data pinlerinin voltaj seviyelerini 3.3V'a çekmek için SD modülde direnç MicroSD modülde minik bir entegre kullanılmış ki Dreamcast zaten 3.3V TTL seviyesinde çalışıyor anladığım kadarıyla, çünkü yukarıdaki devrede de herhangi bir seviye dönüşümü yapılmamış direk bağlantı yapılmış.

Hatta 3.3V hattına kondansatörler koymuş ki bu da 3.3V voltajın yetersiz olma ihtimaline karşı yapılmış muhtemelen, modüllerde 3.3V regülatör olduğu için Dreamcast'ten alınacak daha kuvvetli bir 5V ile bile beslenebilir modül.

Yani çalışmaması için bir sebep yok, Tapuino'yu yaparken ben de SD modülden kullanmıştım.

Dc swat sitesinde eleman resimdeki sd okuyucuyu dönüştürüyor kullanım açısında bu daha temiz eğer serial soket imal etmeyi başarabilirseniz.

[Simon (Özay Turay)]

Bu da güzelmiş fakat dediğin gibi bir miktar modifikasyon gerektiriyor, USB ile iletişimi sağlayan çipin devre dışı bırakılması falan gerekiyor.

Bu tarz eski cihazlarda standart (en azından günümüz standartlarına uyan) konnektörler kullanılmadığından her zaman sıkıntı oluyor zaten. Eleman bir şekilde üretebiliyorsa helal olsun.
