Bu arada bende stm32f4 için bir proje buldum ama henüz bakamadım

[yavuzg]

bu arada shift register'lı çözümü bitirmek üzereyim. ancak tavsiye etmiyorum
lehimlemesi bitirdi beni resmen

Bunun yerine iki pro micro daha mantıklı. Şu an sırf teoriyi pratiğe döndürme maksatlı uğraşıyorum.

ipac-4 de 56 input destekliyor eleman. microcontroller'ın sağında solunda olanlar shift register mı acaba? gözler görmüyor okuyamadım ne yazıyor üstlerinde...

[i_r_on]

@yavuzg : olabilir, çipleri ben de okuyamadım. ortaya denk gelen input'lar direk mcu'ya bağlı sanki diğer her iki yandakiler de o iki çipe bağlı. 16 bit parallel to serial shift register olabilirler. 54/74F676 çipi olabilir.

O mcu'nun da epey bir i/o pin'i var aslında ancak o kadar küçük board üstünde routing'i yapmayı kolaylaştırmak için de bu şekilde tasarlamış olabilirler.

[yavuzg]

ipac2 de sadece mcu var. output sayısı daha az ama 2 player için yeterli. Atmega serisi (şimdi kabini açıp ipac'e bakmaya üşendim resmen ).

bu yeni modelde 4 player için yeterince output koymuş Andy amca...

Sanırım atmega'nın bir iki portunu shift register olayına ayırmış olabilir 3-4 playerlar için. okuaybilsek anlayacağız da daha detaylı bir foto lazım...

[i_r_on]

Bu arada shift register olmayabilir onlar. Çünkü ortalıkta hiç pull up direnç gözükmüyor (belki devrenin arkasına yerleştirmiştir). Butonlar basılı olmadığında shift register'ın paralel girişi havada kalacağından belirsizlik olur.

[evreno]

iron son durum nedir çalışıyor mu sistem
bende ardunoları alayım diyorum anca gelir
sen nerden satın almıştın link var mı?
shift register olmadan 2 adet kullanmak daha mı iyi olacak?
en azından montajı kolay olabilir

[i_r_on]

http://m.aliexpress.com/item/32269794147.html?productId=32269794147&productId=32269794147&productId=32269794147&product=%7B%22adminSeq%22%3A205957859%2C%22aeProductSKUEsiDTOs%22%3A%5B%7B%22skuBulkDiscount%22%3A1%2C%22skuBulkOrder%22%3A5%2C%22skuBulkPrice%22%3A18.41%2C%22skuPrice%22%3A18.60%7D%5D%2C%22isSkuProperty%22%3Afalse%2C%22lot%22%3Atrue%2C%22multiUnitName%22%3A%22pieces%22%2C%22numberPerLot%22%3A5%2C%22oddUnitName%22%3A%22piece%22%2C%22offlineDate%22%3A1437987408000%2C%22productId%22%3A32269794147%2C%22productMaxPrice%22%3A18.60%2C%22productMinPrice%22%3A18.60%2C%22seotitle%22%3A%22Free+Shipping+5+pcs+Mini+Leonardo+Pro+Micro+ATmega32U4+5V%2F16MHz+Module+For+Arduino+Best+Quality%22%2C%22shopNumber%22%3A731260%7D&category=%7B%22categoryName%22%3A%22Other+Electronic+Components%22%2C%22categoryUrl%22%3A%22http%3A%2F%2Fwww.aliexpress.com%2Fcategory%2F4099%2Fother-electronic-components.html%22%7D&productSubject=Free-Shipping-5-pcs-Mini-Leonardo-Pro-Micro-ATmega32U4-5V-16MHz-Module-For-Arduino-Best-Quality&productSubject=Free-Shipping-5-pcs-Mini-Leonardo-Pro-Micro-ATmega32U4-5V-16MHz-Module-For-Arduino-Best-Quality&tracelog=wwwdetail2mobilesitedetail

Şu ürünü aldım ben. 2 hafta gibi çok iyi bir sürede elime ulaştı.

Shift register cascade etme işinde sıkintı var. Ne olduğunu bulamadım. Devrede bağlantı hatası olabilir diye dün breadboard üstünde de kurdum ama çözemedim.

Bugün cascade etmeden latch ve clock pinlerini ortak tutup outputları ayrı almayı deneyecegim.

2 adet kullanarak yapmak çok daha kolay olacak. Gerçi baskı devresi yapılırsa benim tercihim yine bir tane kullanarak yapmak olur.

[izmirmaster]

2 hafta maşallah en hızlısı bende 45 günde geliyor

http://m.aliexpress.com/item/32269794147.html?productId=32269794147&productId=32269794147&productId=32269794147&product=%7B%22adminSeq%22%3A205957859%2C%22aeProductSKUEsiDTOs%22%3A%5B%7B%22skuBulkDiscount%22%3A1%2C%22skuBulkOrder%22%3A5%2C%22skuBulkPrice%22%3A18.41%2C%22skuPrice%22%3A18.60%7D%5D%2C%22isSkuProperty%22%3Afalse%2C%22lot%22%3Atrue%2C%22multiUnitName%22%3A%22pieces%22%2C%22numberPerLot%22%3A5%2C%22oddUnitName%22%3A%22piece%22%2C%22offlineDate%22%3A1437987408000%2C%22productId%22%3A32269794147%2C%22productMaxPrice%22%3A18.60%2C%22productMinPrice%22%3A18.60%2C%22seotitle%22%3A%22Free+Shipping+5+pcs+Mini+Leonardo+Pro+Micro+ATmega32U4+5V%2F16MHz+Module+For+Arduino+Best+Quality%22%2C%22shopNumber%22%3A731260%7D&category=%7B%22categoryName%22%3A%22Other+Electronic+Components%22%2C%22categoryUrl%22%3A%22http%3A%2F%2Fwww.aliexpress.com%2Fcategory%2F4099%2Fother-electronic-components.html%22%7D&productSubject=Free-Shipping-5-pcs-Mini-Leonardo-Pro-Micro-ATmega32U4-5V-16MHz-Module-For-Arduino-Best-Quality&productSubject=Free-Shipping-5-pcs-Mini-Leonardo-Pro-Micro-ATmega32U4-5V-16MHz-Module-For-Arduino-Best-Quality&tracelog=wwwdetail2mobilesitedetail

Şu ürünü aldım ben. 2 hafta gibi çok iyi bir sürede elime ulaştı.

Shift register cascade etme işinde sıkintı var. Ne olduğunu bulamadım. Devrede bağlantı hatası olabilir diye dün breadboard üstünde de kurdum ama çözemedim.

Bugün cascade etmeden latch ve clock pinlerini ortak tutup outputları ayrı almayı deneyecegim.

2 adet kullanarak yapmak çok daha kolay olacak. Gerçi baskı devresi yapılırsa benim tercihim yine bir tane kullanarak yapmak olur.

[i_r_on]

@izmirmaster : çok uzun sürenler bende 45 gün yahut iki aya varıyor ancak ortalamada 1 ayda geliyorlar. bu 2 hafta ile cidden şaşırttı beni.

elime ulaşmayan bir paket için dispute açmıştım, mal sonra gelince satıcıya malının parasını ödemek istediğimi söyledim ve ödeme bilgilerini istedim. bana iki alternatif sundu, ister paypal ile ödeyebilirsin istersen de aynı üründen bir daha sipariş ver ancak not olarak malı göndermeyin yaz dedi. ben ikinci seçeneği seçtim. satıcı göndermediği mal için harbiden de gönderiyormuş gibi çin içinde takip edilebilen bir takip numarası girerek shipped statüsüne getirdi ürünü. ben de gelmiş gibi onayladım.

ince nokta burada gerçekten takip edilemeyen postalarda ürünün postaya verilip verilmediğini takip etme imkanımız yok. muhtemelen satıcılar siparişi tedarik edip postaya verme sürecini kafalarına göre idare edebiliyorlar.

ben 1 dolar fazla vereyim ama takipli olsun diyerek hızlı beklediğim şeyleri mutlaka china post registered mail yahut diğer gerçekten takipli postalarla istiyorum. çinden gelen postaların genelde yoğun olduğu tarihler dışında problem yaşamadım diyebilirim. çok ucuz olup takipli gönderilmeyen şeyler için ürün aceleyse sayıyı arttırıp takipli hale getiriyorum, değilse olduğu gibi sipariş veriyorum.

[i_r_on]

Bu arada bahsettiğim gibi cascade etmeyi bıraktım latch & clock pin'leri ortak, serial out'ları ayrı şekilde breadboard üstünde iki tane parallel to serial shift register kullandım şu an sıkıntı yok. 16 input'u ayrı ayrı görüyorum.

Jamma fingerboard'a protoboard üzerinde bağladığım 3'lü shift register'ları da bu hale getirip bir deneme yapacağım. Ön test başarılı olursa notebook'a mame yükleyip kabinin kontrolleri ile kullanmaya çalışacağım.

Bu arada ayrı yapmanın şöyle bir güzelliği olabilir. Bütün zamazingoları tek devre yapmak yerine her bir shift register için küçük 8 input'luk bir modül yapılabilir. İhtiyaca göre bunlardan kaç adet gerekiyorsa kullanılabilir.

5x5'e de çok rahat 4 tane modül sığar. Dirtypcbs.com üzerinde sipariş edersek delmeye falan da uğraşmayız.

Dur bakalım pratikte başarım ne olacak, orası var işin

[evreno]

2 arduino kullanılırsa Shift register lara gerek kalmaz aslında, tek yüzlü bir pcb ye diğer fonksiyonları kurup arduino ları modül şeklinde takılacak şekilde de yapılabilir
Pcb elde yapılmış olur
Sayı fazla olacaksa bastırmak daha mantıklı tabi

[i_r_on]

Sorma ben de gidip geliyorum aslında iki fikir arasında.  Breadboard'da 16 buton mis gibi çalıştı. Benim protoboard'daki dandik işçiliğin sonucu sonuç kısmi bazı butonlar düzgün, bazıları saçmalar vaziyette çıktı.

Dedim bari breadboard üzerinde yapayım, aksi gibi pro micro'nun micro usb soketi board'dan ayrıldı Şimdi yeni bir tanesine header lehimleyip breadboard üstünde deneyeceğim.

Bu sefer dikkatli davranıp pro micronun usb soketini kablodan etkilenmesin diye sabitlemem lazım.

Bir kere kullanmak için 2 tane arduino kullanmak daha mantıklı. Daha genel bir çözüm için bence microyu teke indirmek şart.

Dur bakayım breadboard'dan ne çıkacak.

[evreno]

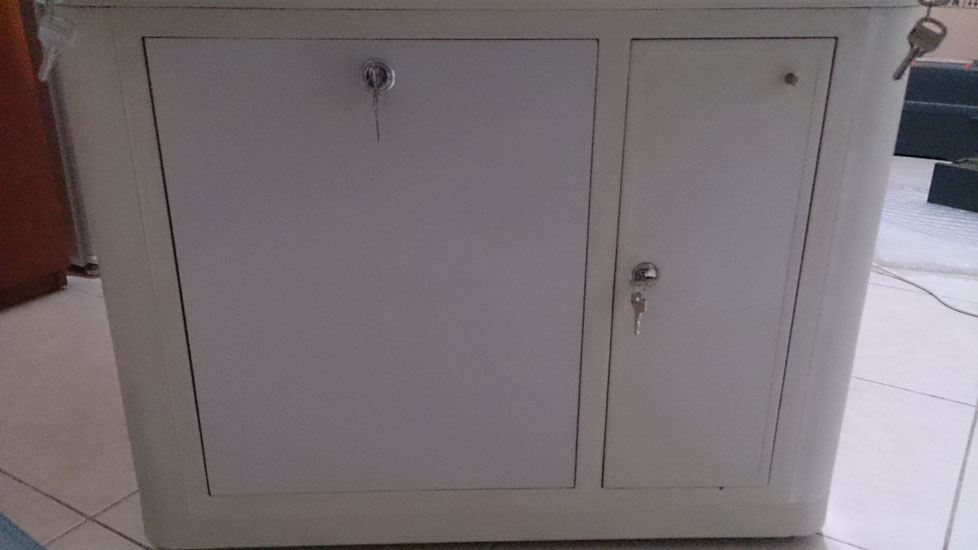

Bugün kapaklar için çalışma yaptım

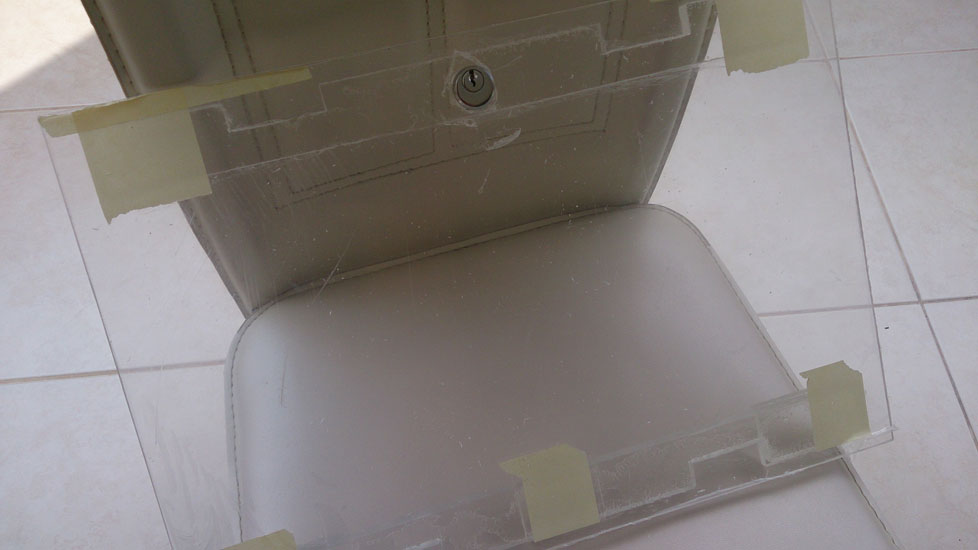

kapaklar için kestirdiğim pleksileri bir araya getirmek için pleksi yapıştırıcı kullandım, bir reklamcıya giderek bir miktar tedarik ettim
bu yapıştırıcı kloroform aslında, iki çeşidi var ince ve kalın olarak
ince olan sıvı kloroform kalın olan ise içerisinde pleksi tozu eritilmiş kloroform, reklamcıda kalın olan vardı bu daha kolay kullanılıyor bunu kullan dedi, bende aldım; kullanım için yapışacak yüzeye sürüyoruz ve yapışacağı yere sıkıca bastırarak tutturuyoruz, taşan kısımları kürdan yardımıyla temizledim kolayca alınıyor zaten, bal kıvamında bir şey, kloroform 5-10 dk içinde pleksileri eriterek kaynamasını sağlıyor tekrar çıkmaları için kırılması gerekir

yapıştırılacak parçaların yerinin tespiti için maskeleme bandı ile ayarlama yapıp sonrasında yapıştırınca montaj kolay oldu

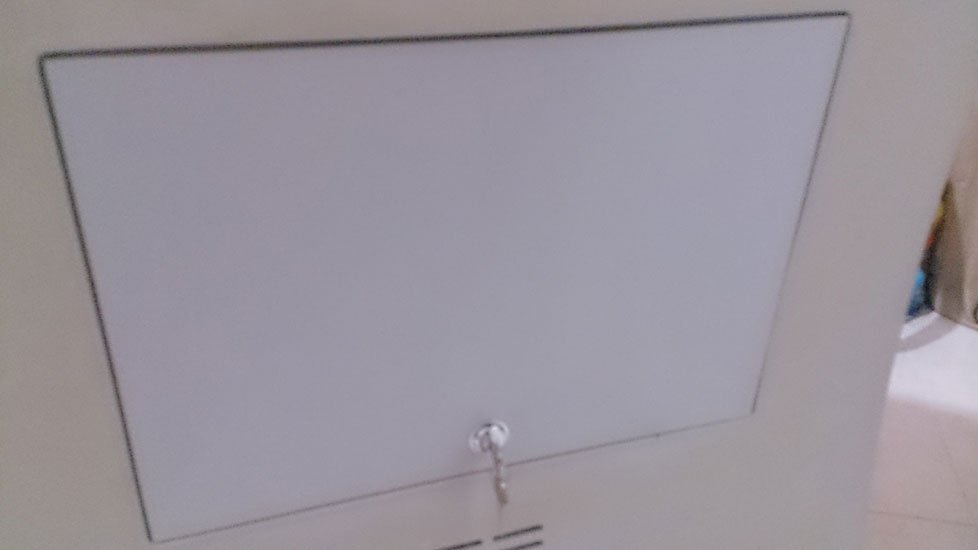

sonrasında kilit yerlerini deldim, bu iş biraz uğraştırdı kilidin yeri tam daire değil 2 kenarları düzlenmiş daire gibi düşünün bu şekli vermek için matkap ucunu şablon çizdiğim kısımda milim milim gezdirerek delik açtım ama uğraştırdı biraz dediğim gibi



sonrasında sprey boya ile boyandı ve kilitler montajlandı

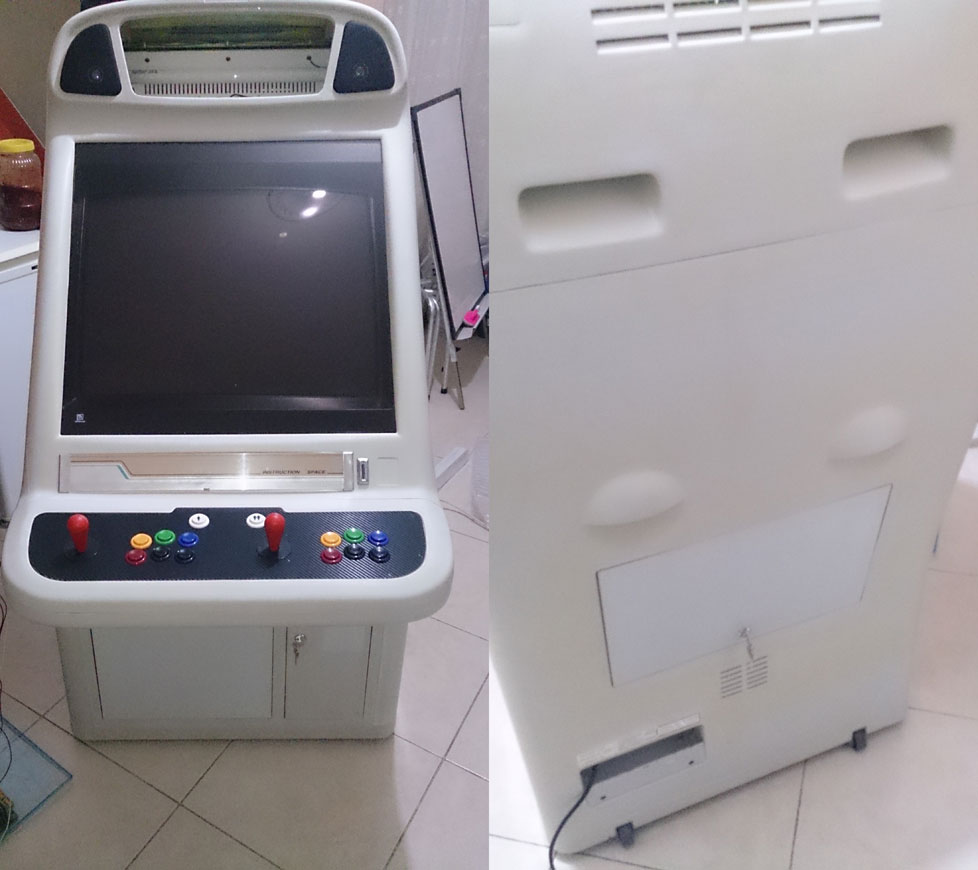

ön kapağın yapımı kolaydı ama arka kapak biraz teferruatlı olduğundan daha fazla uğraştırdı, sonuç tatmin edici







bu işte bitti;
tamir tadilat işleri bitti ya rahatladım
Işık önünde ki parça tamir edilecek onu reklam işi yapan bir tanıdığa götürüp ek yaptıracağım ben halledemedim
kabinin içerisinde 220V bir fan var çalışmadığını fark ettim muhtemelen bobini yanmıştır onu yenisi ile değiştireceğim

artık bilgisayar bağlantısı için devre çalışmalarını yapabilirim sonunda

elektronik ile uğraşmayı daha çok seviyorum diğer işler hem yorucu hem de çok bilgim olmadığından uğraştırıcı oldu ama el becerim baya gelişti

[i_r_on]

Bu arada kontrol mevzusunu ben artık daha fazla bu başlığı işgal etmemek için kendi başlığına taşıdım.

http://www.commodore.gen.tr/forum/index.php?topic=10820

Ana alanı yazılım olan bir adamın yaptığı işlerde sıkıntının donanımda değil hep yazılımda çıkıyor olması enteresan bir tesadüf. Sıkıntı arduino sketch'indeki koddan kaynaklıymış. Protoboard üzerinde yaptığım gül gibi (lafın gelişi, dandik olmuştu aslında) devreyi bozdum bir de bu yüzden

Yazılımı düzelttikten sonra sıkıntısız çalıştı 24 input. Bendeki jamma fingerboard'u ile kabine taktığımda farkettim ki benim kabinin kablolamasında bir sorun var. Benim programda 1 ve 9'a denk gelen butonlar sürekli basılı kalıyor. Mame'i açtığımda rom listesi direkt scroll etmeye başladı. İyi kötü ayarladım ve bir oyun oynadım. Map ettiğim kontrollerde en azından sorun yok. Düzgün çalışıyorlar. Oyun içinde kontroller gayet natureldi. Videosunu çekmeye niyetlendim ancak kabinle bilgisayarın video bağlantısı olmadığı için olamadı.

[evreno]

uzun zamandır kabinle ilgilenemiyorum iş yoğunluğumdan dolayı
zamanım olurda ilgilenebilirsem yine paylaşımlarıma devam edeceğim
2 ay falan olmuştur hiçbir şey yapamayalı

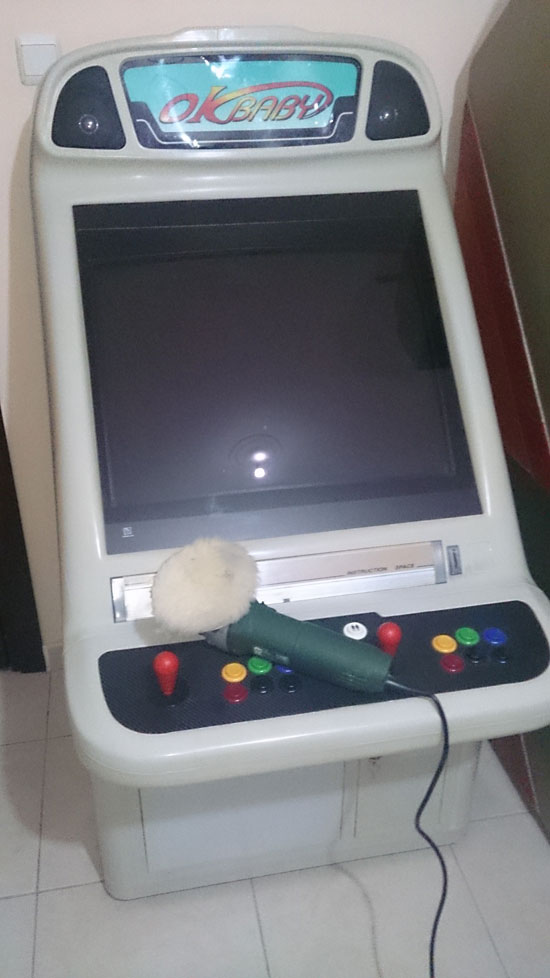

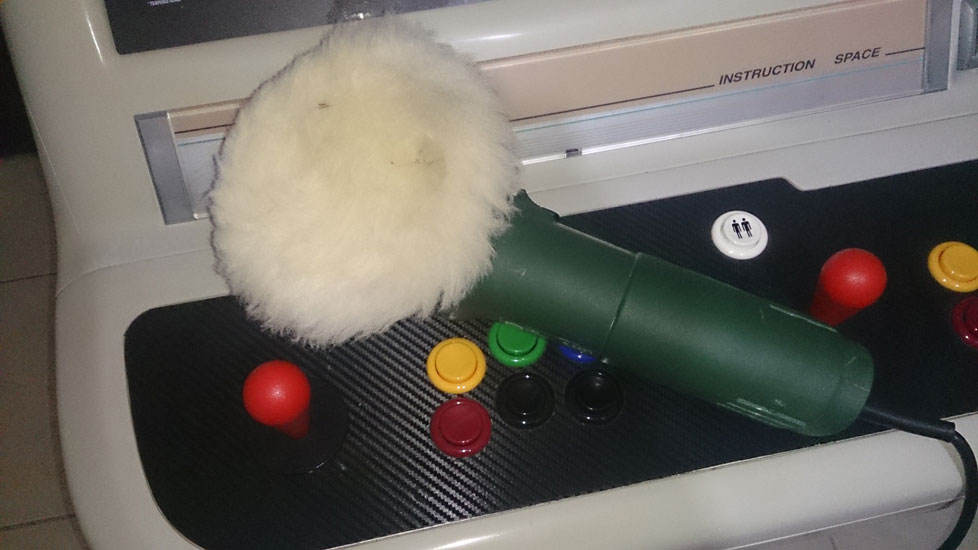

en son plastiği parlatmak için koyun yünü ile cilalama yaptım ve işe yaradığını söyleyebilirim, her hangi bir pasta falan kullanmaya gerek kalmıyor
pasta kullanınca birleşim yerlerine falan giriyor ve orada kuruyup kalıyor
bu yünü kullanınca düşük devir ile çok güzel parlatma yapılabiliyor

parlatma işlemi yaparken yerde bilgisayardan jamma ya giden kablolar vardı
biranlık dikkatsizlikten kablolar makineye dolandı fingerboard jammadan çıkıp elime çarptı, tırnağımın ucunu kopardı ve birkaç sıyrık neyse ki ağır bir durum oluşmadı şansıma
bu aletler ile uğraşırken dikkatli olmak lazım

ürün şu :
