Amiga 500 için 512K RAM CARD (Saatsiz Commodore A501)(A500 Trapdoor Memory 512K)

Sitede aradım ama bulamadım. Sanırım daha önce Amiga 512K RAM Card çizilip paylaşılmadı diye çizdim, yapıp çalıştırdım ve paylaştım. Devreyi ekteki .zip dosya içindeki .XPS uzantılı dosyaları kullanarak ütüleme metodutla PCBye bastım. Ayrıca .zip ekte Gerber dosyaları da bulunmakta.

Bu devrede 256K x 4Bit Dinamik RAM'ler kullanılmakta. (4ramli Amiga500 bordların ramlerinden)
Aşağıdaki listede uyumu ramlarden bazılarını görebilirsiniz, Aliexpresten uygun fiyatlara satın almak mümkün. (Listedekilerin dışında da başka markalarda uygun RAM'ler bulmak mümkündür.)

MB81C4256 (Fujitsu)
GM71C4256 (Goldstar)
HM514256 (Hitachi)
HY534256 (Hyundai)
MT4C4256 (Micron)
M5M44256 (Mitsubishi)
MCM514256 (Motorola)
MSM514256 (Oki)
KM44C256 (Samsung)
TMS44C256 (Texas Instruments)
TC514256 (Toshiba)
LC324256 (SANYO)
UPD424256 (NEC)

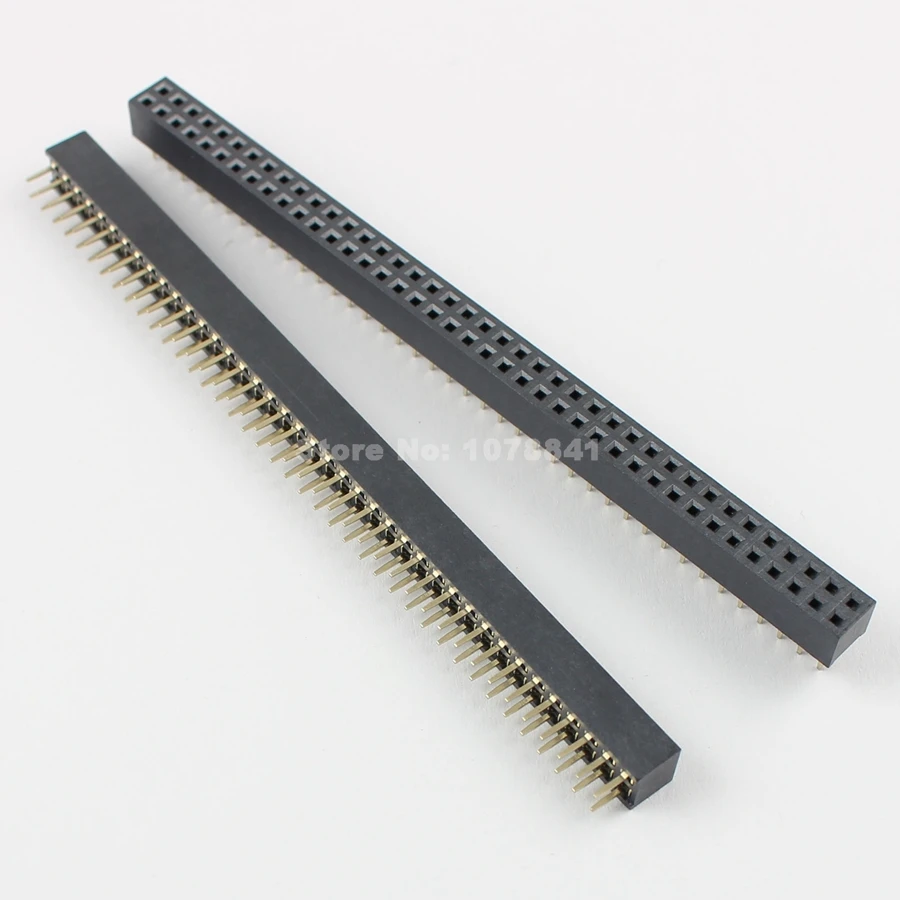

Konnektör olarak '2x40pin dişi header' alıp, fazlalık kısmı keserek kullandım.
Dirençler 39 Ohm, kondansatörler 100nf - 220nf uygundur.
Açma kapatma için bir de küçük on/off switch kullanılıyor.

Orijinal A501 üzerinde bulunan pilli saat devresi, bu devrede yoktur. Bunun sebepleri; birincisi; devrenin maliyeti artıyor, ikincisi; devrenin montajı ve işçiliği zorlaşıyor, üçüncüsü; zamanla pil akması vs. gibi arızalar yaşanabilir, dördüncüsü; Bu güne kadar, amiga 500 kullanıcıları arasında saati kullanmaya ihtiyaç duyan birine rastlamadım.

Yapmak isteyenlere kolay gesin.

Saygılar, sevgiler.

https://www.pcbway.com/project/shareproject/Retro_Commodore_Amiga_500_512KB_Trapdoor_Memory_Card__A501_Clone_without_RTC_.html
