[mehmetkuc]

Selamlar,

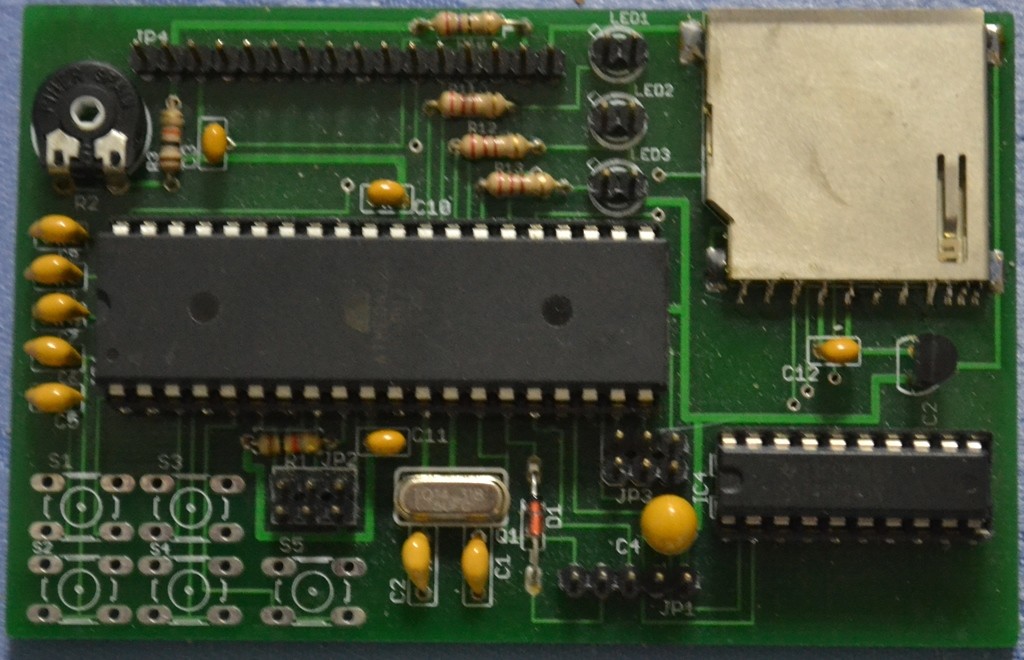

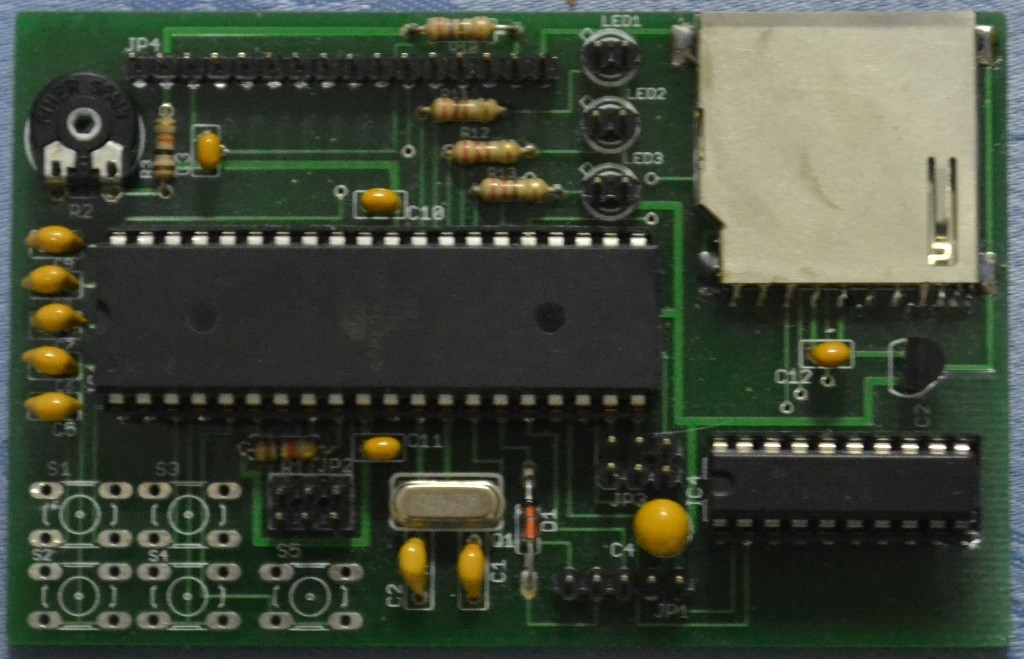

Amibay'de gezerken, sio2sd anakartı satan birini gördüm(link aşağıda). Türkiye'den de byeni nickli bir arkadaş satın almış.

http://www.amibay.com/showthread.php?89351-SIO2SD-Pcb

Bunu ve gerekli diğer gerekli chipleri temin etsem kendim birleştirebilir miyim? Veyahut bunun zaten yapılmışı var diyen bir arkadaş var mı?

[yavuzg]

Lehim beceriniz varsa devrede özel bir eleman yok, hepsi yerli piyasadan temin edilebilecek şeyler.

Belki Atari'te girecek SIO soketi için bir tape kablosu hacamat etmek gerekebilir sadece... Standart başka bir şeyden devşirilebilecek bir soket midir ya da piyasadan temin edilebilir birşeymidir bilemiyorum tabii

[mehmetkuc]

Lehim becerim yok. Ama 4 tane alıp belki 1 tane çıkarabilirim öğrenene kadar . Tabi benimki tamamen cahil cesareti şu aşamada.

Tape kablosunun ucu ebay'de ve polonya'da bir sitede bulunabiliyor.

Sio2sd projesi (board şeması, gerekli software, etc.) de open source olarak bu sitede varmış.

http://sio2sd.gucio.pl

[mehmetkuc]

Diğer gerekli parçalar;

- ATMEGA32-16PU
- L78L33 78L33 3.3V 100mA low drop out Voltage regulator
- SD Card slot
- 14.31818MHZ/14.31818 MHz Quartz Crystal
- Switchler

Bir de programlamak için "USBASP Atmel Programlayıcı USB ISP" gerekiyor sanırım.

[i_r_on]

Bunu ben de yapmaya niyetlenmiştim ama galiba open source olarak gözüken eski versiyon. Yeni versiyonun open source hali sanırım yok. Bundan sebep pcb'sini sipariş edeyim falan diye girmemiştim mevzuya.

Programlamak için Arduino as ISP sketch'i ile Arduino da kullanılabilir bu arada.

PCB olmadan basitçe bir şeylere girişmek için arduino ile yazılmış çözümler de var bu arada.

[Simon (Özay Turay)]

PCB olmadan DIY tarzında Arduino Nano veya Pro Mini ile şunu yapmak daha kolay olabilir.

http://whizzosoftware.com/sio2arduino/

https://github.com/whizzosoftware/SIO2Arduino

[i_r_on]

@Özay : Atarinin adaptörü halledebilirsem girişeyim bu olaya. Uno yerine pro mini, elemanın kullandığı sd adaptör yerine de IRQHack64'de kullandığımız modül gayet iyi gider. Ufak bir perfboard'da hatta breadboard mezbeleliğine gerek kalmadan yapılabilir. Konnektör kısmı sıkıntı, onun için Atari teybinin kablosunu feda edeceğiz sanırım

[byeni]

Arkadaşlar PCB'yi alan benim. Eşimin rahatsızlığı nedeniyle hala tamamlayamadım. Bitirince anlatacağım. Yalnız malzemelerde yurtiçinde bulmakta zorlandığım parçalar : LE33CZ/LE33ACZ, 14.31818 Mhz. Kristal. ve sd kart yuvası (PCB'ye uyum açısından).

[mehmetkuc]

@byeni: Bülent bey, geçmiş olsun, umarım rahatsızlığı atlatır eşiniz

@i_r_on: Nejat bey, ben şöyle bir şey buldum. 3d baskı yapan bir yer varsa işe yarar mı? Bende de sadece 1 tane var tape kablosu ama, bu çalışırsa feda edilebilir. https://www.thingiverse.com/thing:1831769

[i_r_on]

@mehmetkuc : Kesinlikle işe yarar. Ben de atarinin power işini hallettim, arduino yazılımını derledim (Sdfat kütüphanesi ile ilgili sıkıntıları var) İş bağlamaya gelince bir yandan teybin kablosunu hacamat etmeye gönlüm elvermedi.

Şimdilik basitçe dupont kablo takıp temas etsin diye üstünkörü bir şeyle sabitleyip deneyeceğim. Hatta perf board'a da almadım, breadboard üstünde deneyeceğim.

[Simon (Özay Turay)]

@i_r_on: Daha ucuza SIO2BT yaparak Android telefon/tablet uygulaması ile oyun yüklemek de mümkünmüş.

https://github.com/greblus/aspeqt/wiki/AspeQt-Atari-Serial-Peripheral-Emulator-for-Android#sio2bt

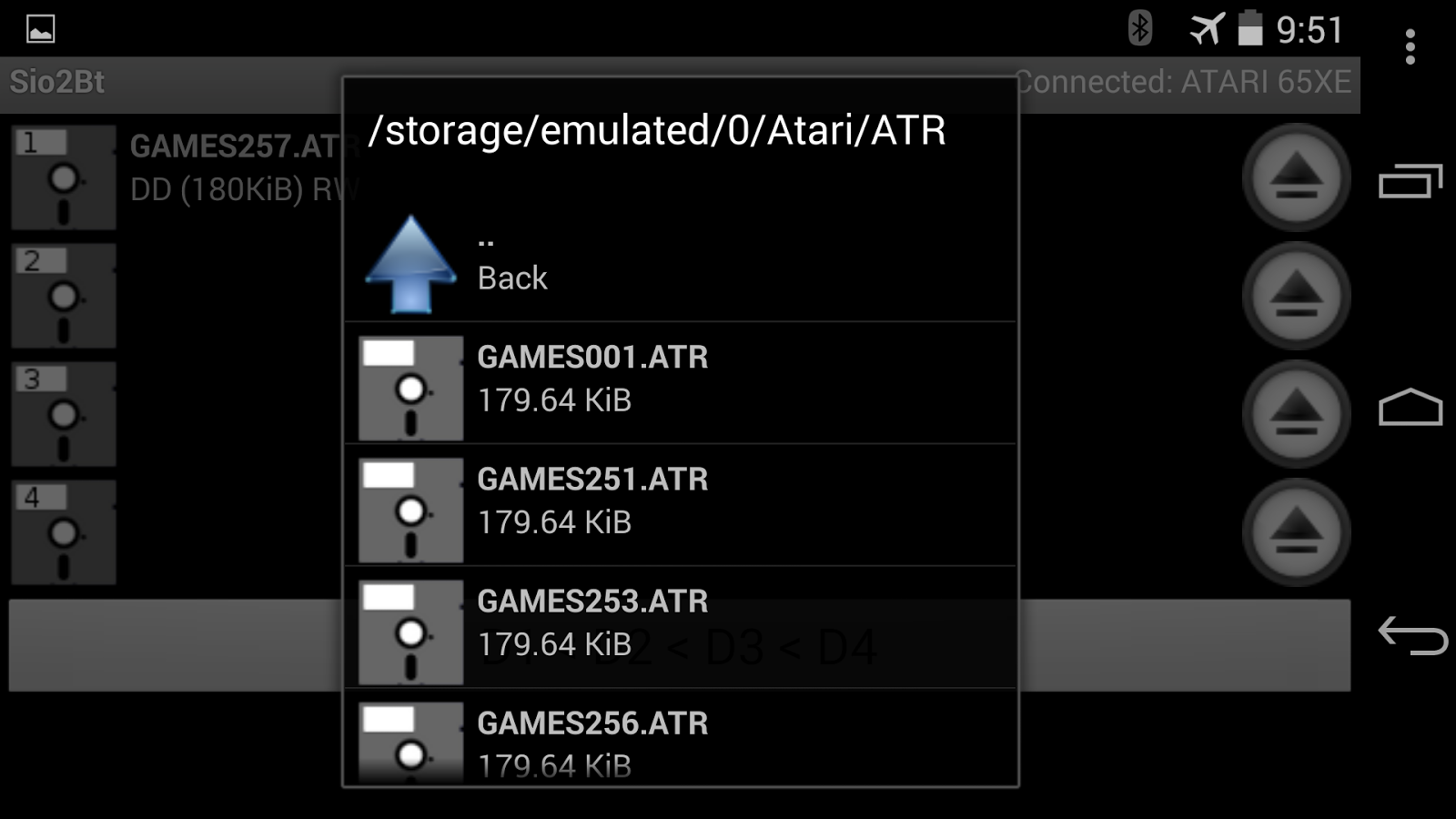

Bu telefon uygulaması: https://play.google.com/store/apps/details?id=org.atari.montezuma.sio2bt



Bu da 3D SIO plug tasarımı BT modül için: https://www.thingiverse.com/thing:2331413

[i_r_on]

Android uygulaması arka planda Aspeqt diye bir seri cihaz emülatörü kullanıyormuş. İlk Fatih Aygün diye biri başlamış. 2009'da bırakmış, yerine Ray Ataergin diye biri bakmaya başlamış.

Kim yahu bu adamlar?

http://www.atari8warez.com/ASPEQT.HTML

Beri yandan mecburi olarak iphone kullandığım için bluetooth işi bana ters.

Model alçısı ile pin'lerin diziliminin kalıbını almaya çalıştım, bakayım yarın işe yarar bir şey yapabilecek miyim. Olmadı kafayı gözü yarıp 3d printer'ı adam etmeyle uğraşayım.

[mehmetkuc]

Bluetooth çözümü olmasın benim akıllı telefonum bile yok

[Decypher]

Bu SIO2BT ne güzel bir şeymiş yahu. Hemen Bluetooth Module siparişi geçtim Aliexpressten, benim 800XL'yi bilgisayara bağlayıp Aspeqt üzerinden oyun yüklemeye çalışmamdan çok daha verimli olacağı kesin.

[i_r_on]

Sio2Arduino'yu denedim,

Bağlantı için bir karton kesip port'un pin'leri arasına sıkıştırdım, dişi dupont kabloları bağlayınca sağlam bir bağlantı elde ettim.

Sonuç başarısız oldu

Teyp kablosu hacamat edilecekse aşağıdaki vatandaşın yaptığı gibi yapmak lazım.

http://blog.damnsoft.org/custom-pcb-for-sio2arduino/

Bendeki sorunun bu olduğunu sanmıyorum ama yine de deneyeceğim bakalım.

ps: Atari'yi 5v 2A bir dc adaptörle çalıştırıyorum. Peripheral port'ta 5v yerine 4.5v görüyorum. Pro mini'nin bu voltajda da çalışabiliyor olması lazım ama sorun bu olabilir, bir de harici güç ile deneyeceğim. Belki orjinalinde olduğu gibi pro mini yerine uno da deneyebilirim.
