[Oğuzhan]

Selamlar,

Forumlardan edindiğim bir board var bugün elimde.
2 chip sorunlu olarak aldım ürünü uygun bir fiyata.

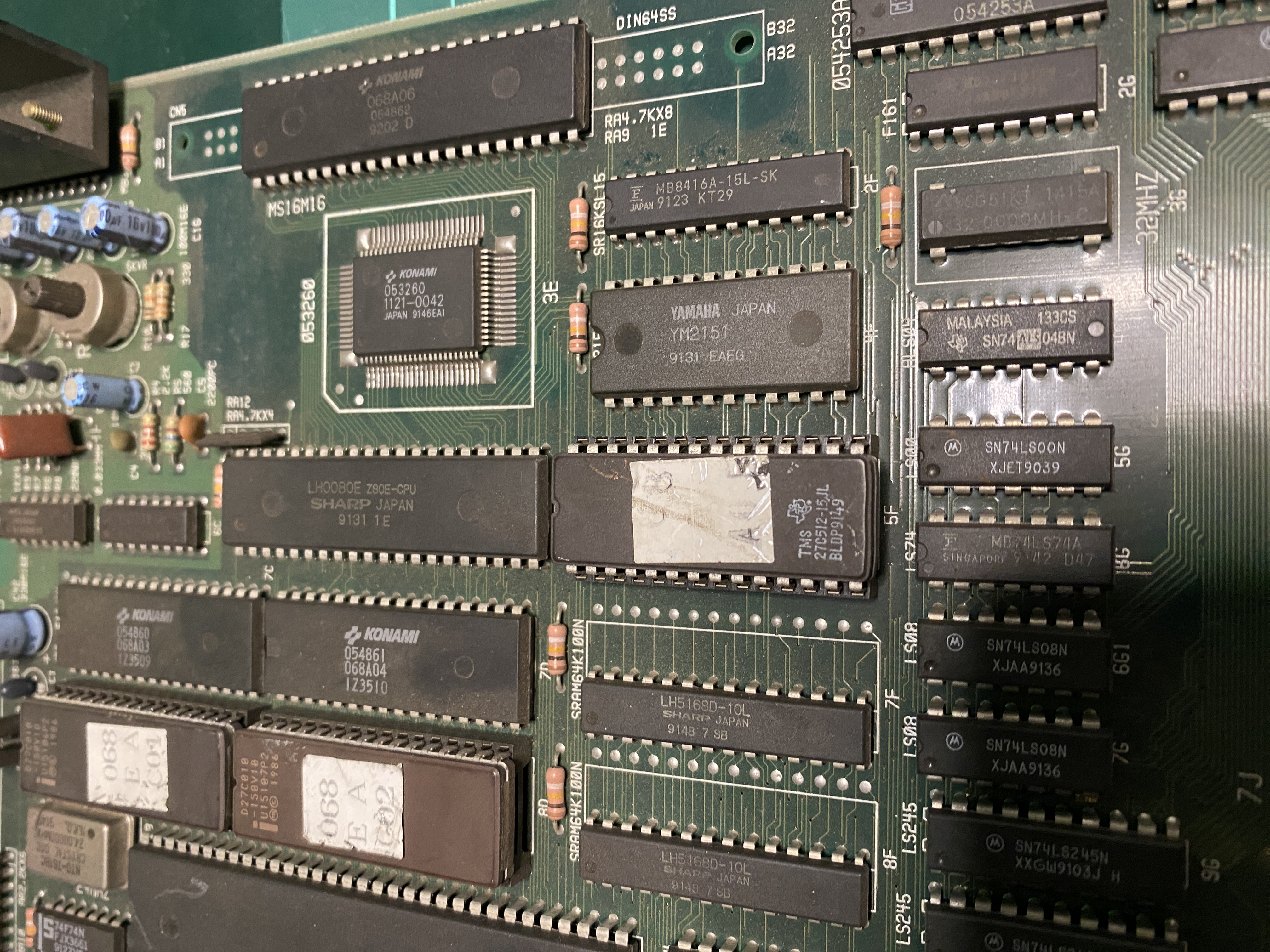

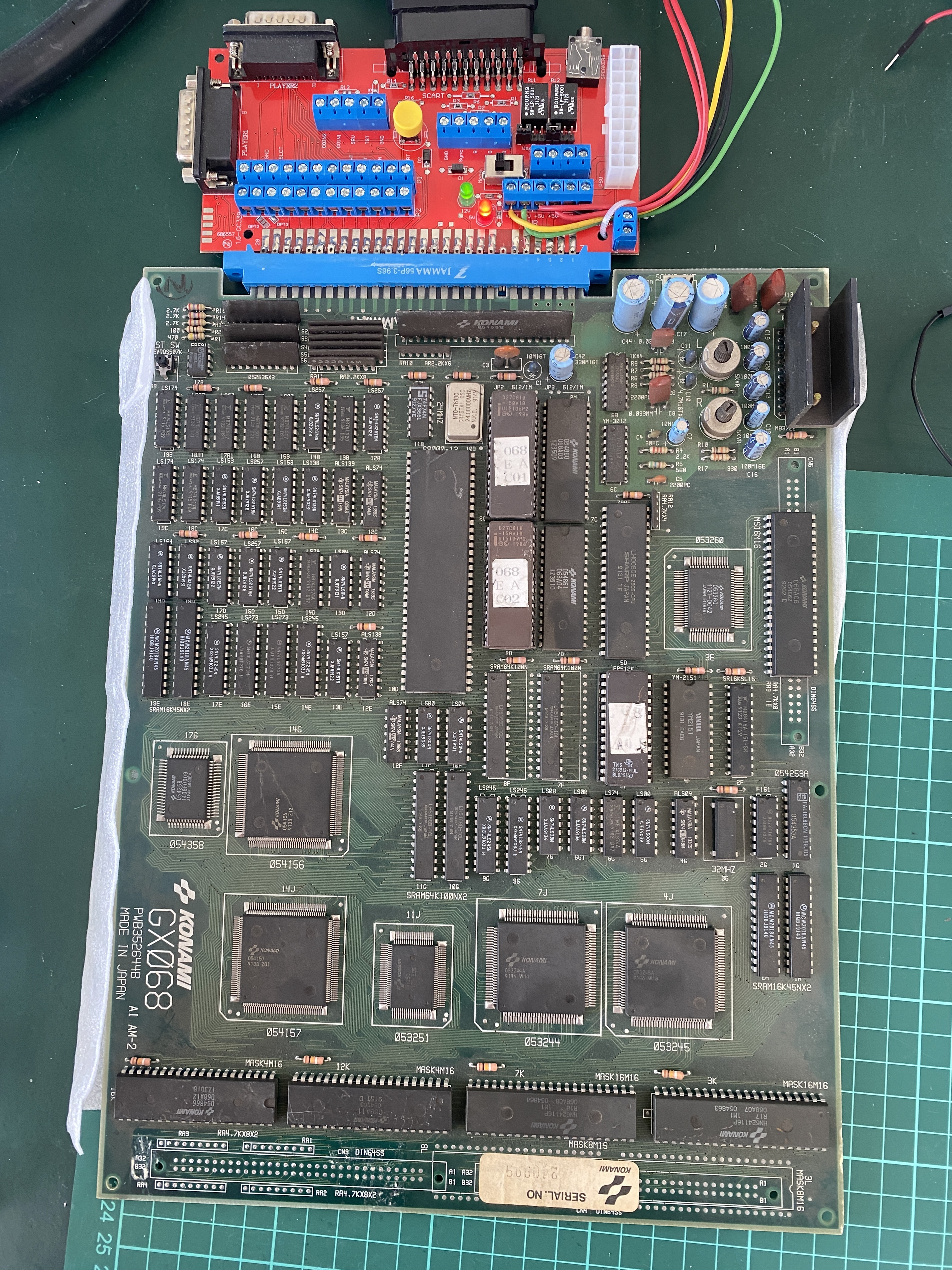

Board'umuz budur.


Hemen Jamma Test Rig'imize takıp ateşliyoruz bakalım ne çıkacak.

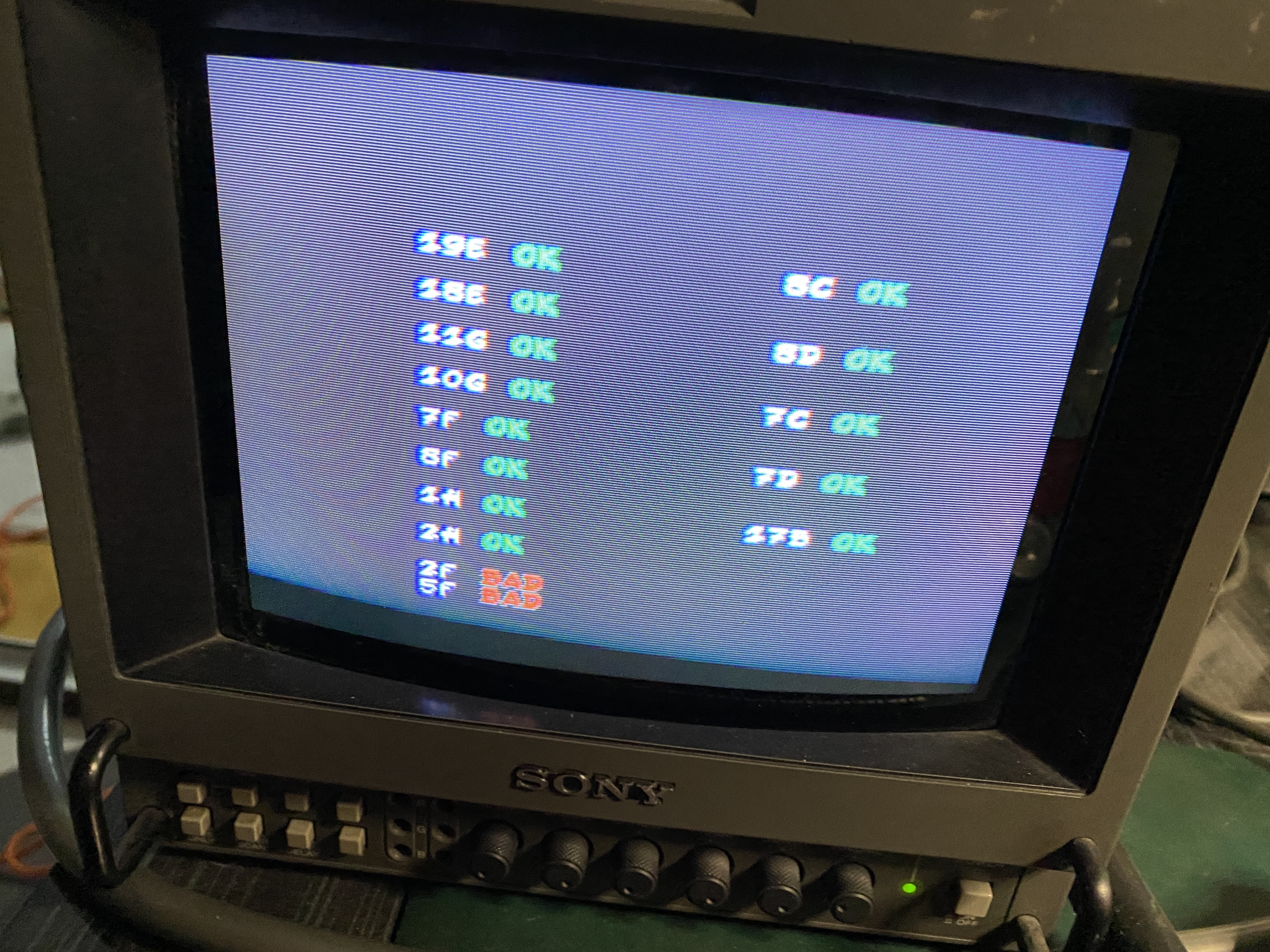

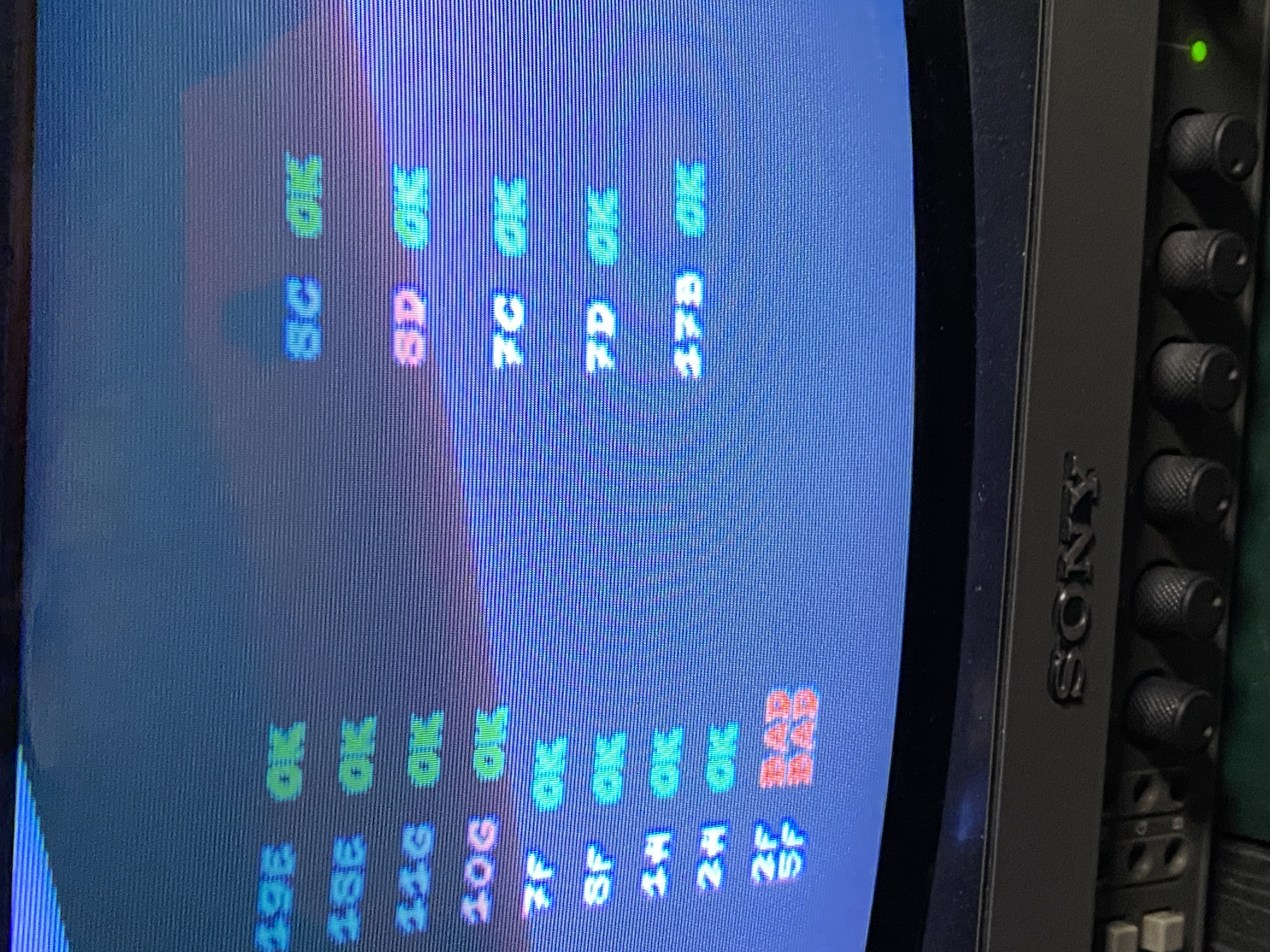

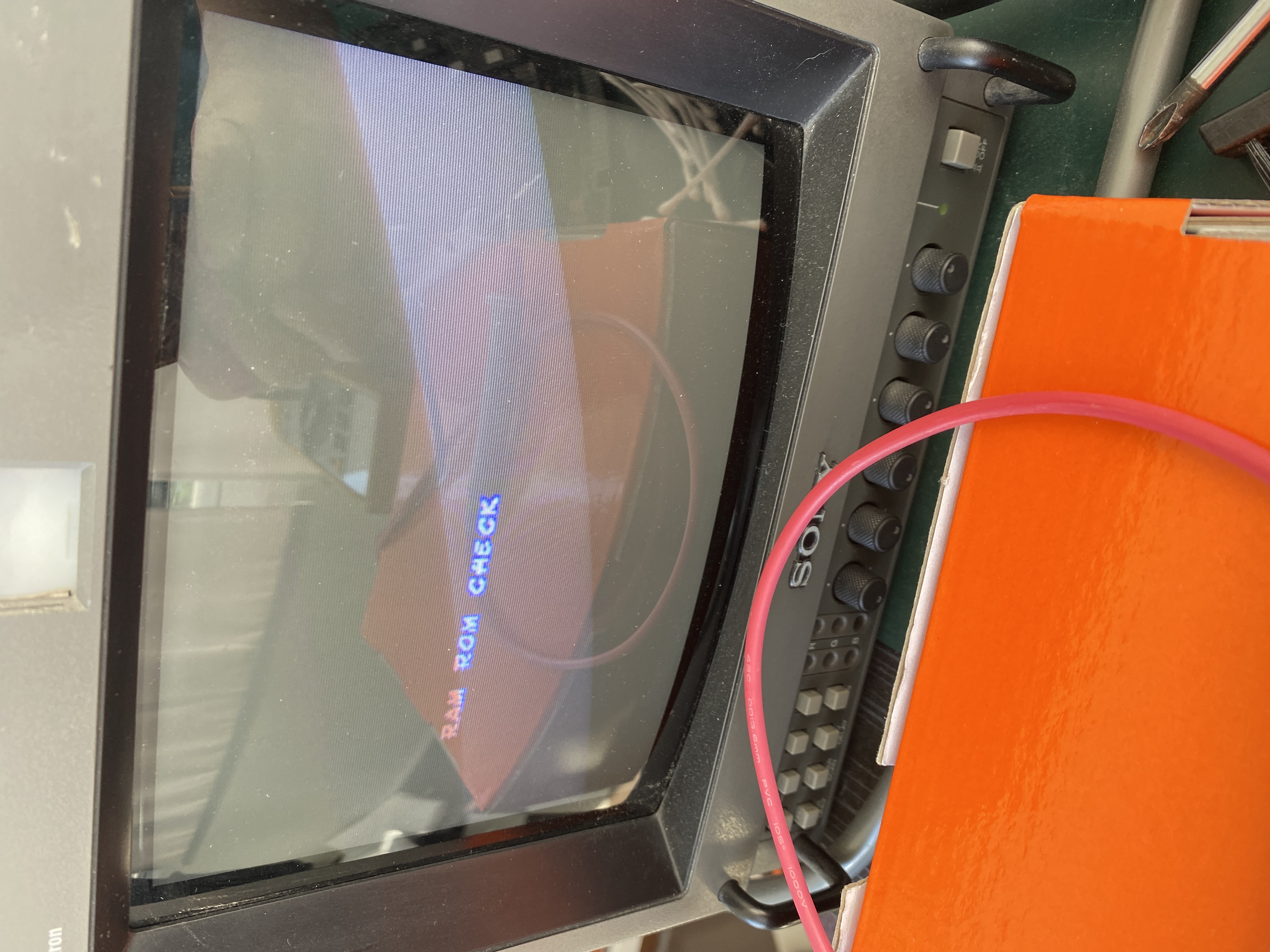

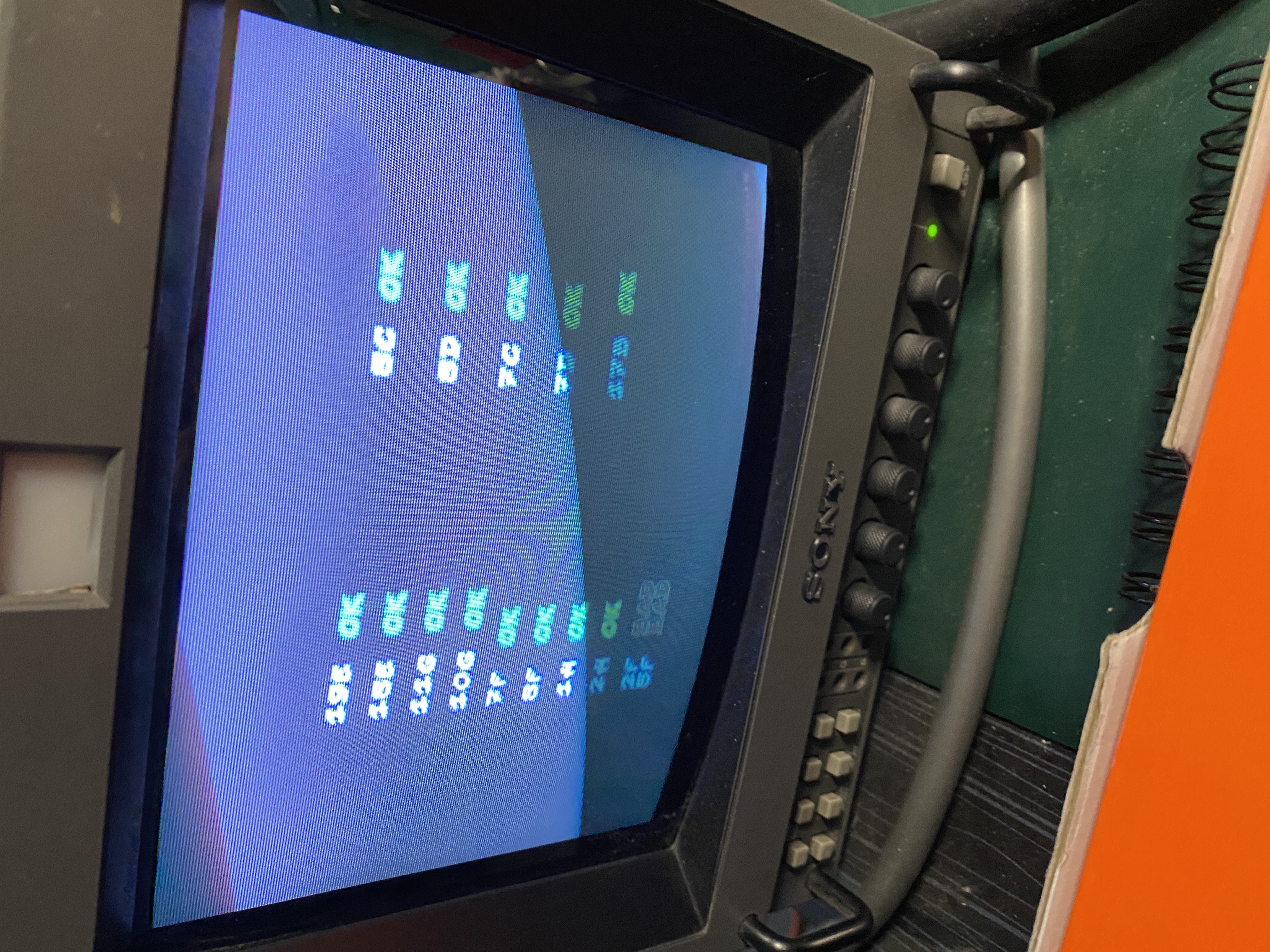

Gördüğünüz üzere board'un kendi rom check sayfasında 2 adet arızalı chip görüyoruz.

2F ve 5F

[Oğuzhan]

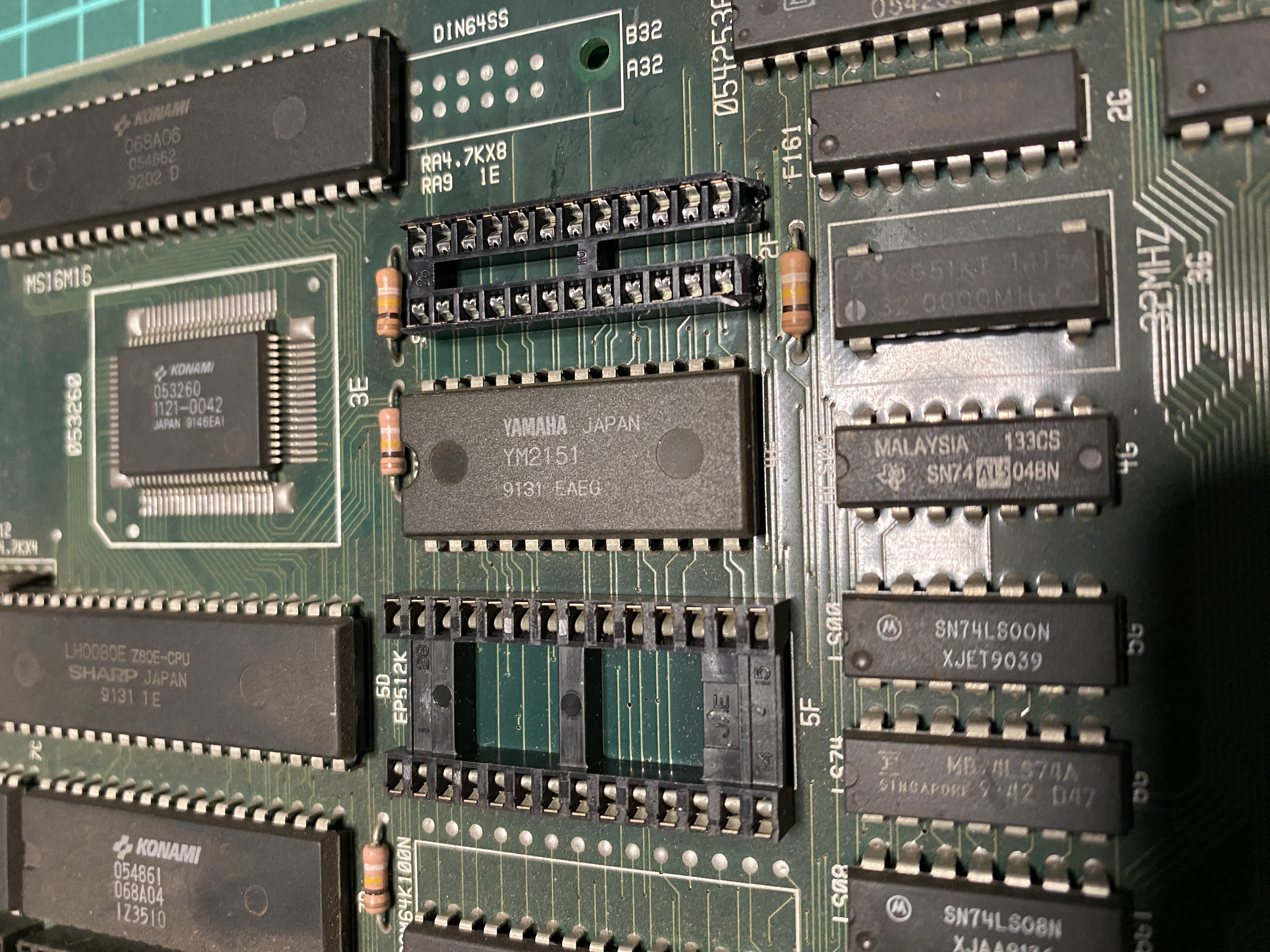

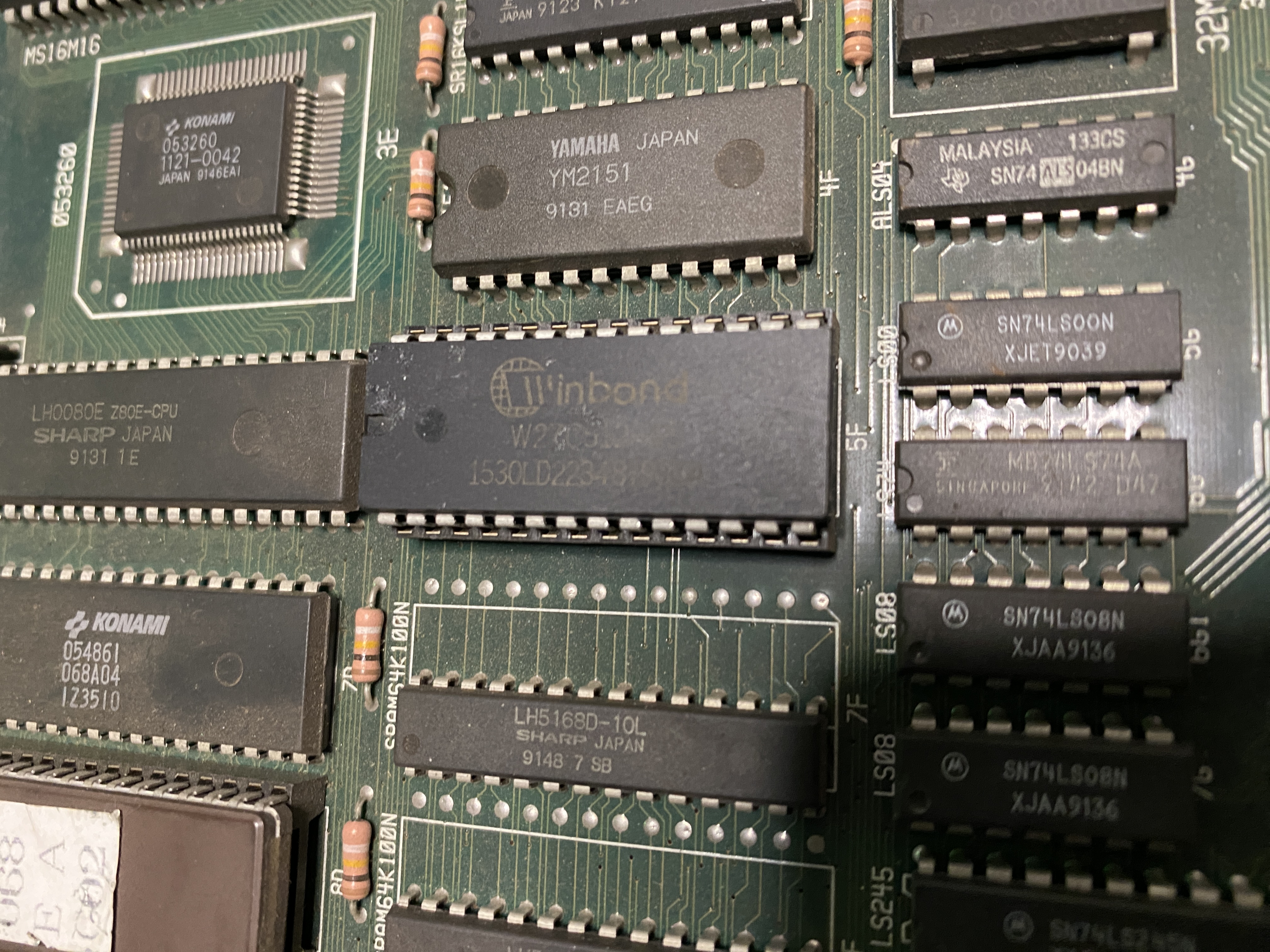

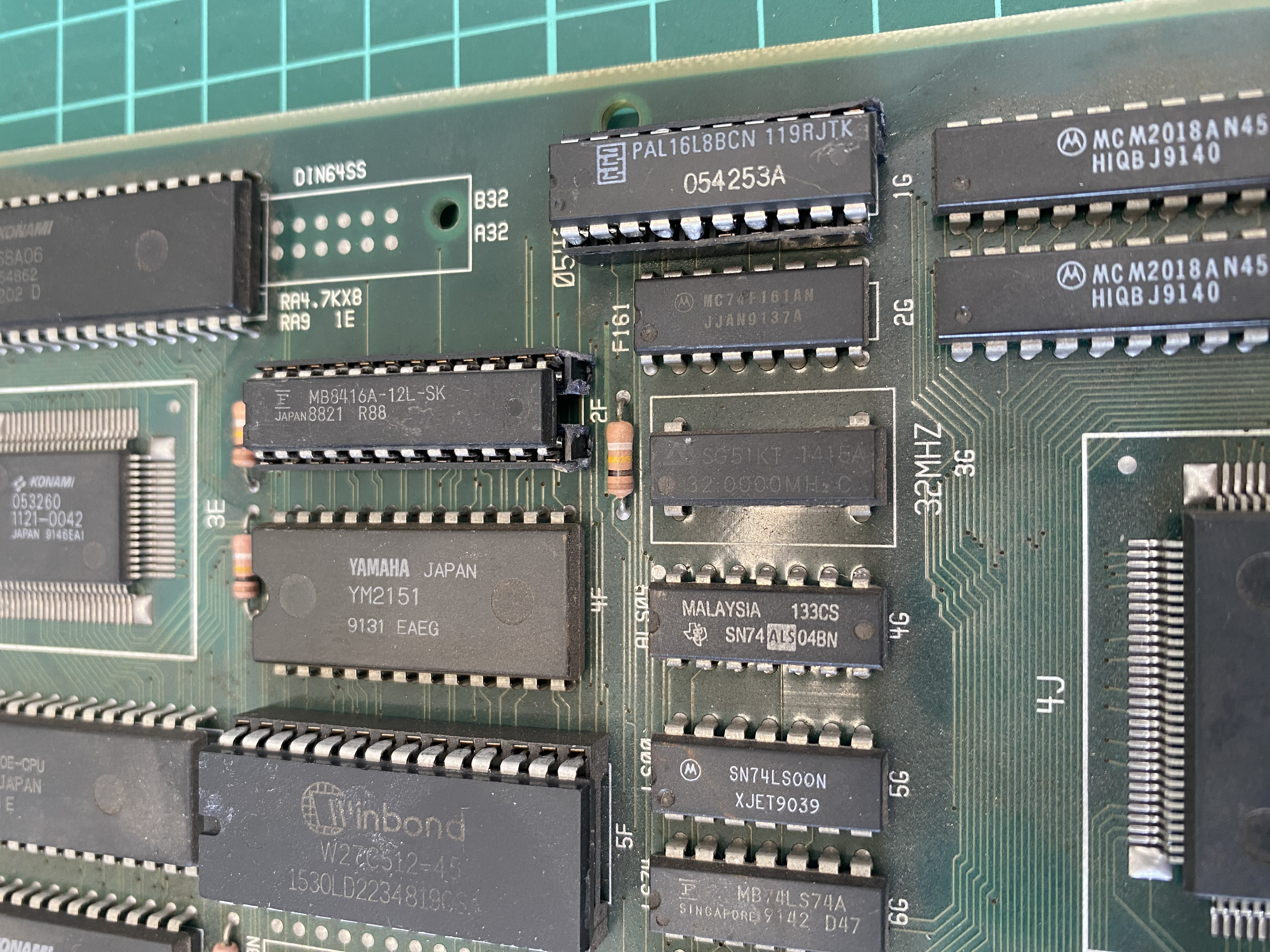

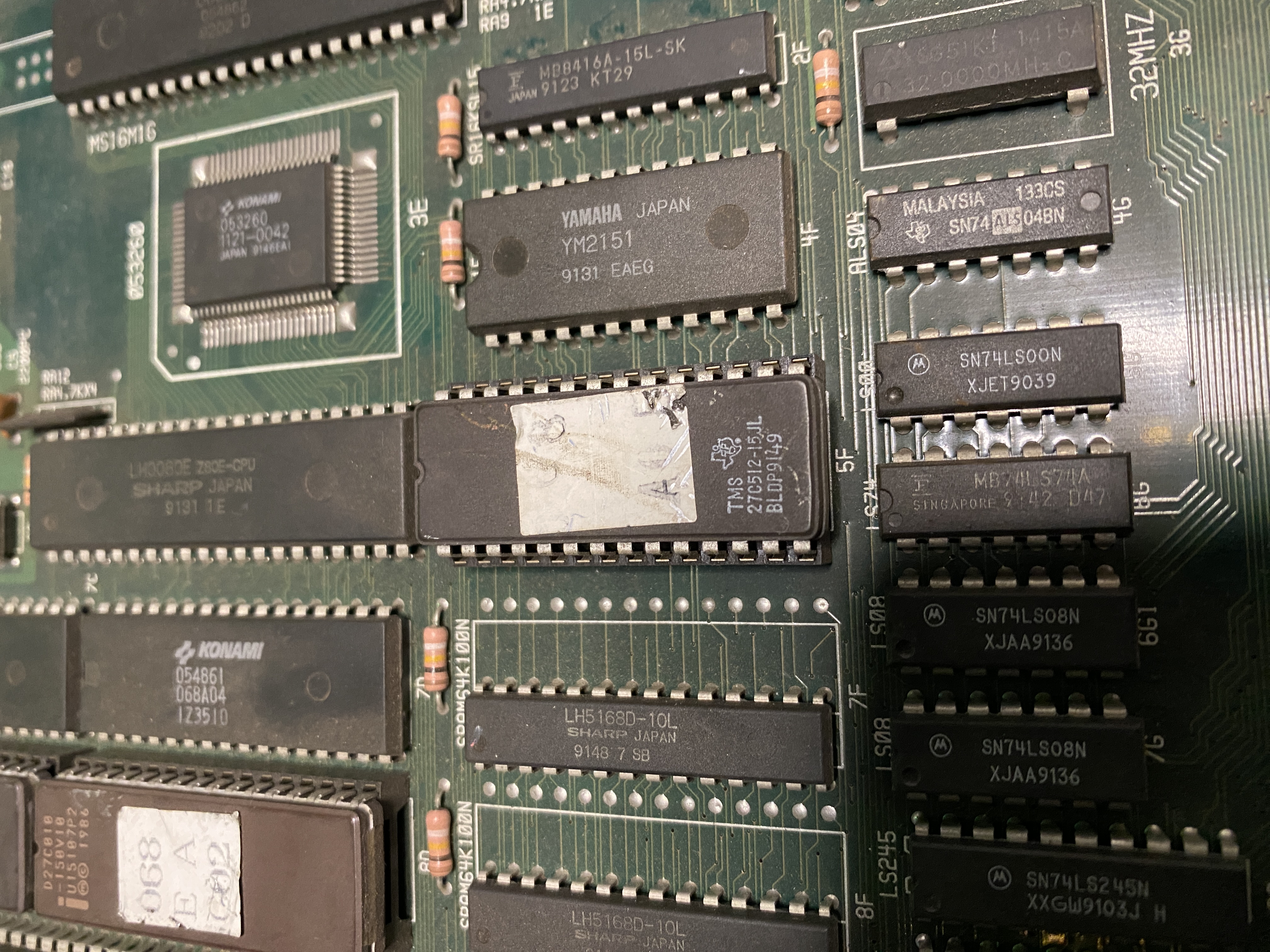

Board'u incelediğimizde;

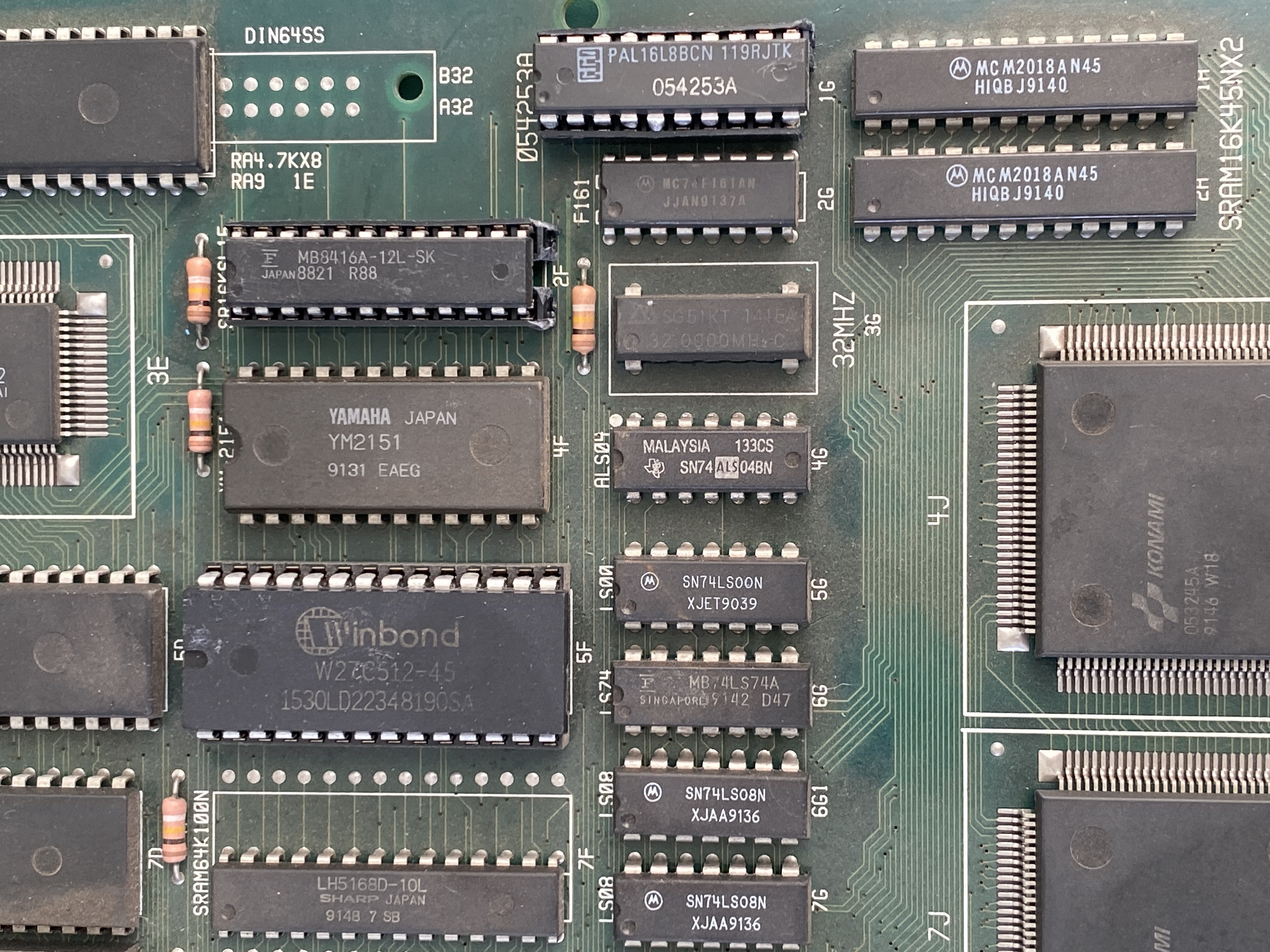

2F'in bir ram
5F'in de bir rom olduğunu görüyoruz.

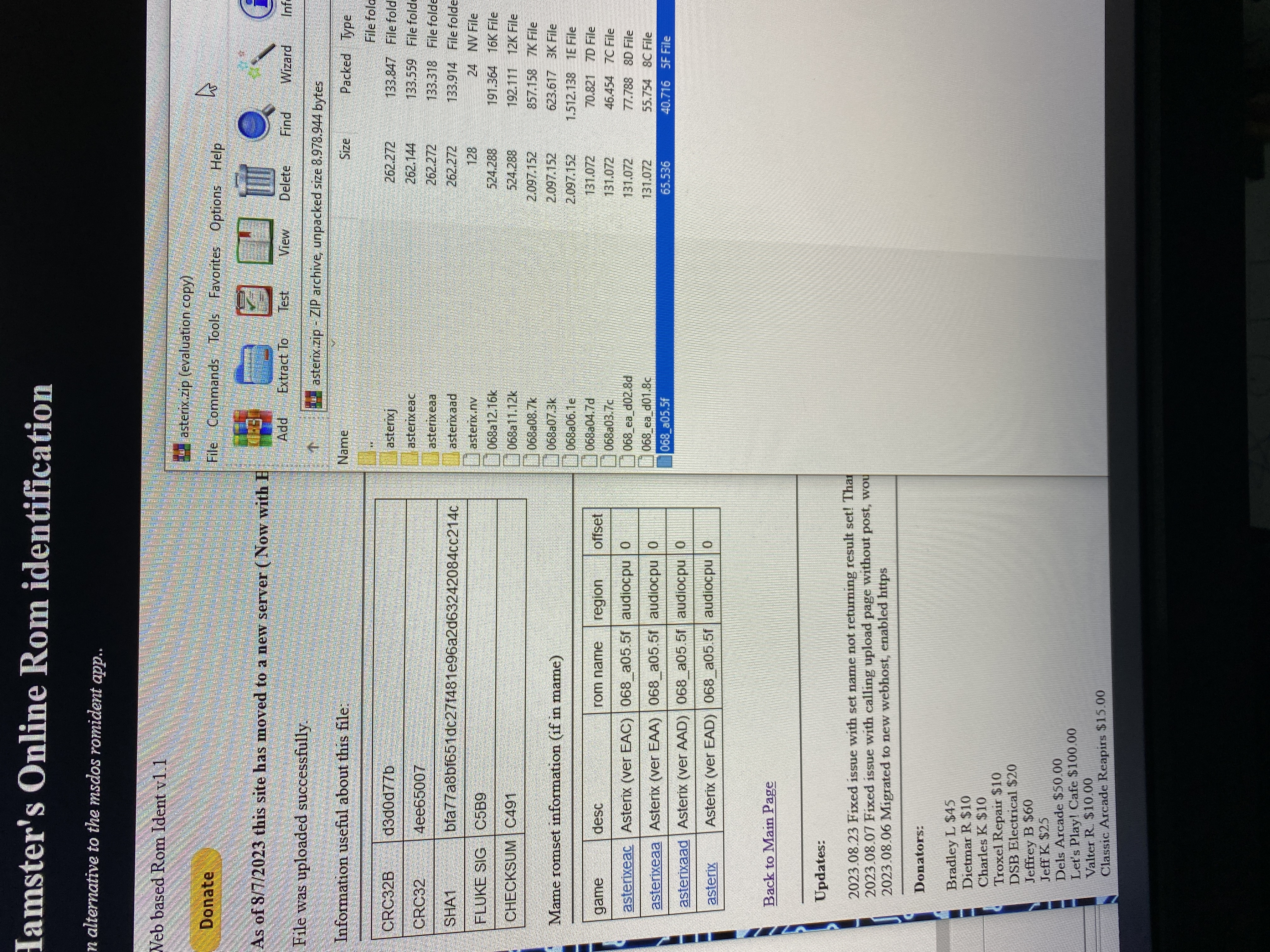

Hemen Rom'u söküp (zaten soketli) bir test edelim ve romident sitesinde karşılaştırma yapalım.

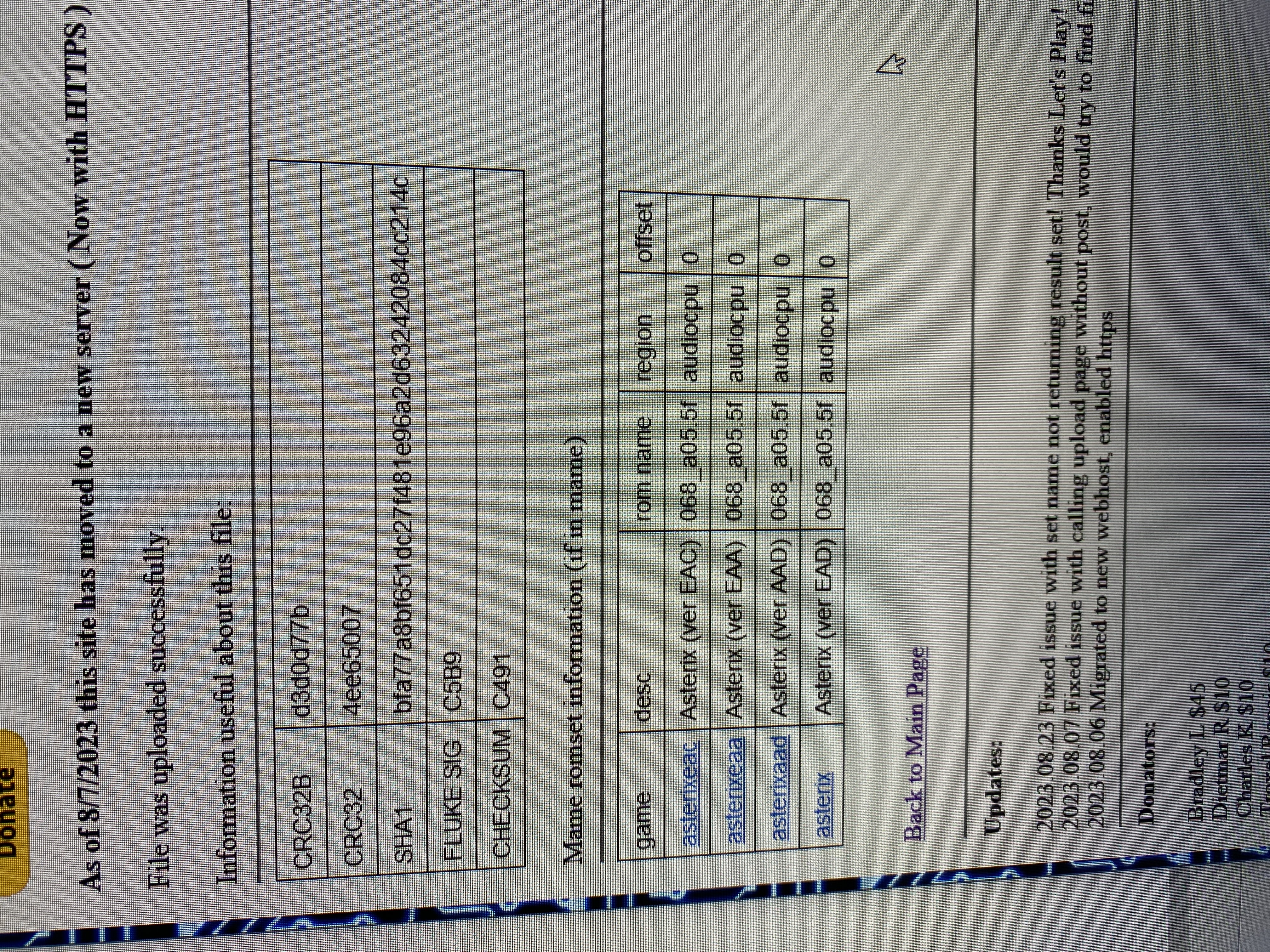

ROM gayet düzgün gözüküyor ve olması gereken romla eşleşiyor.

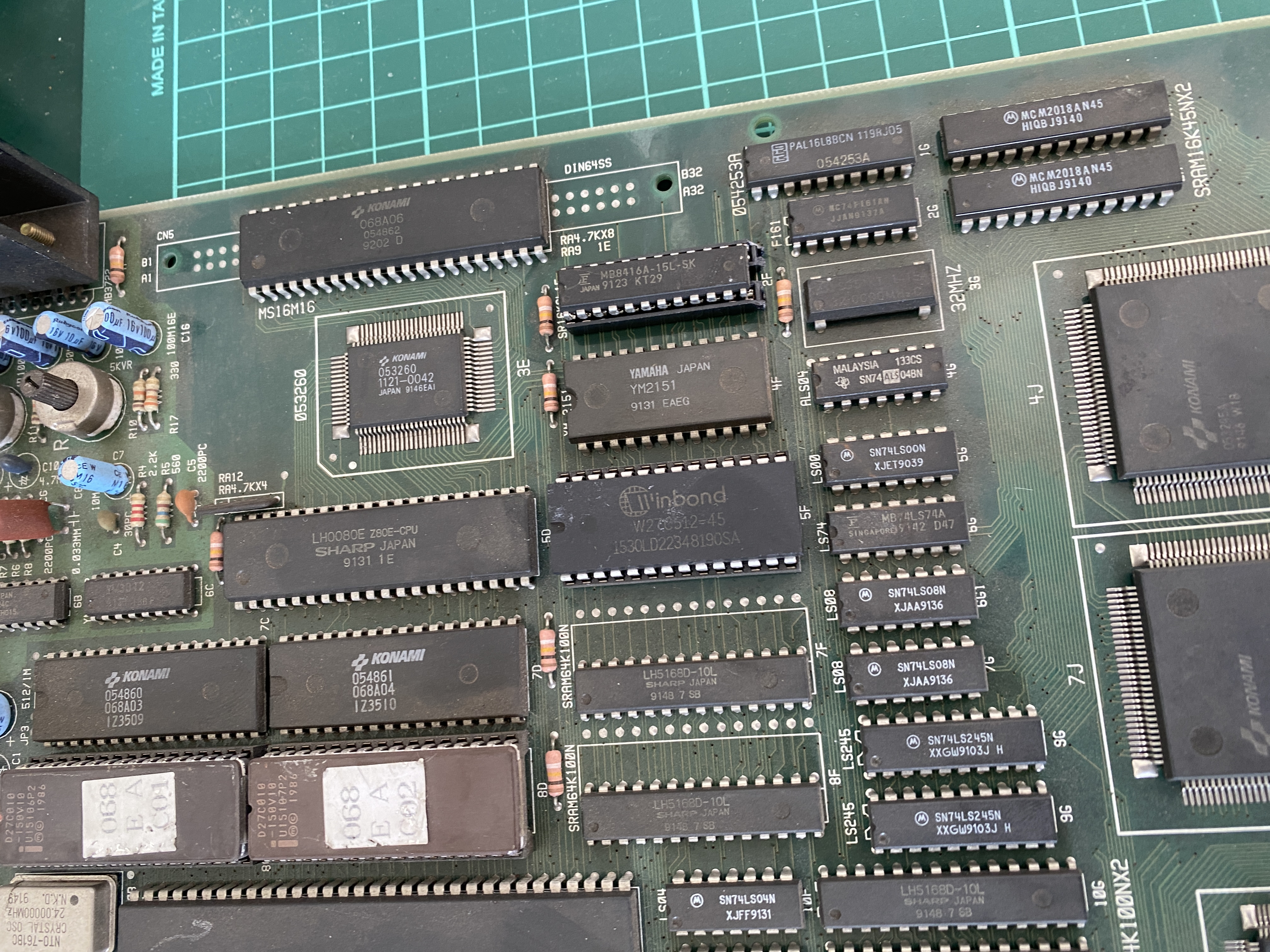

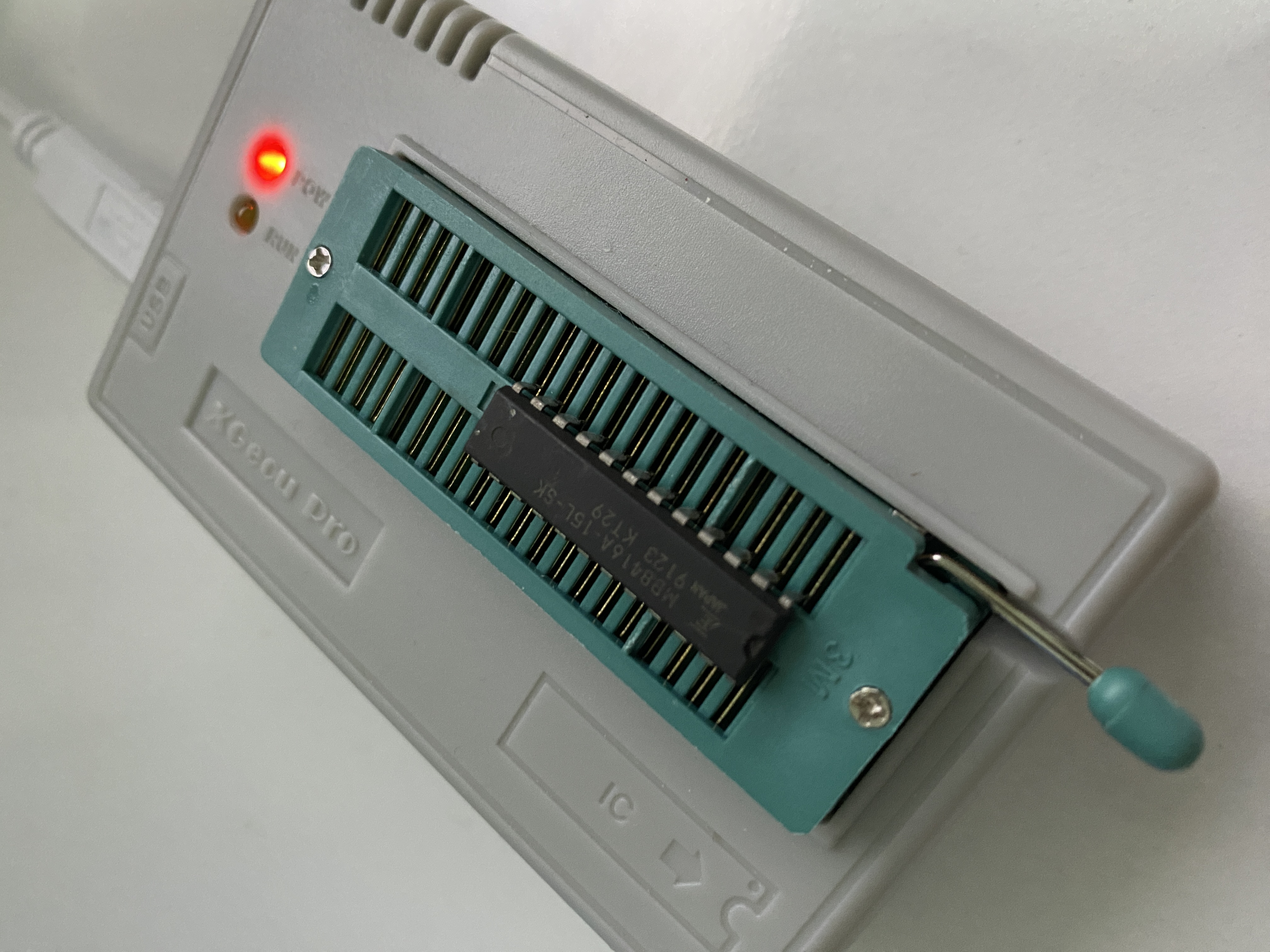

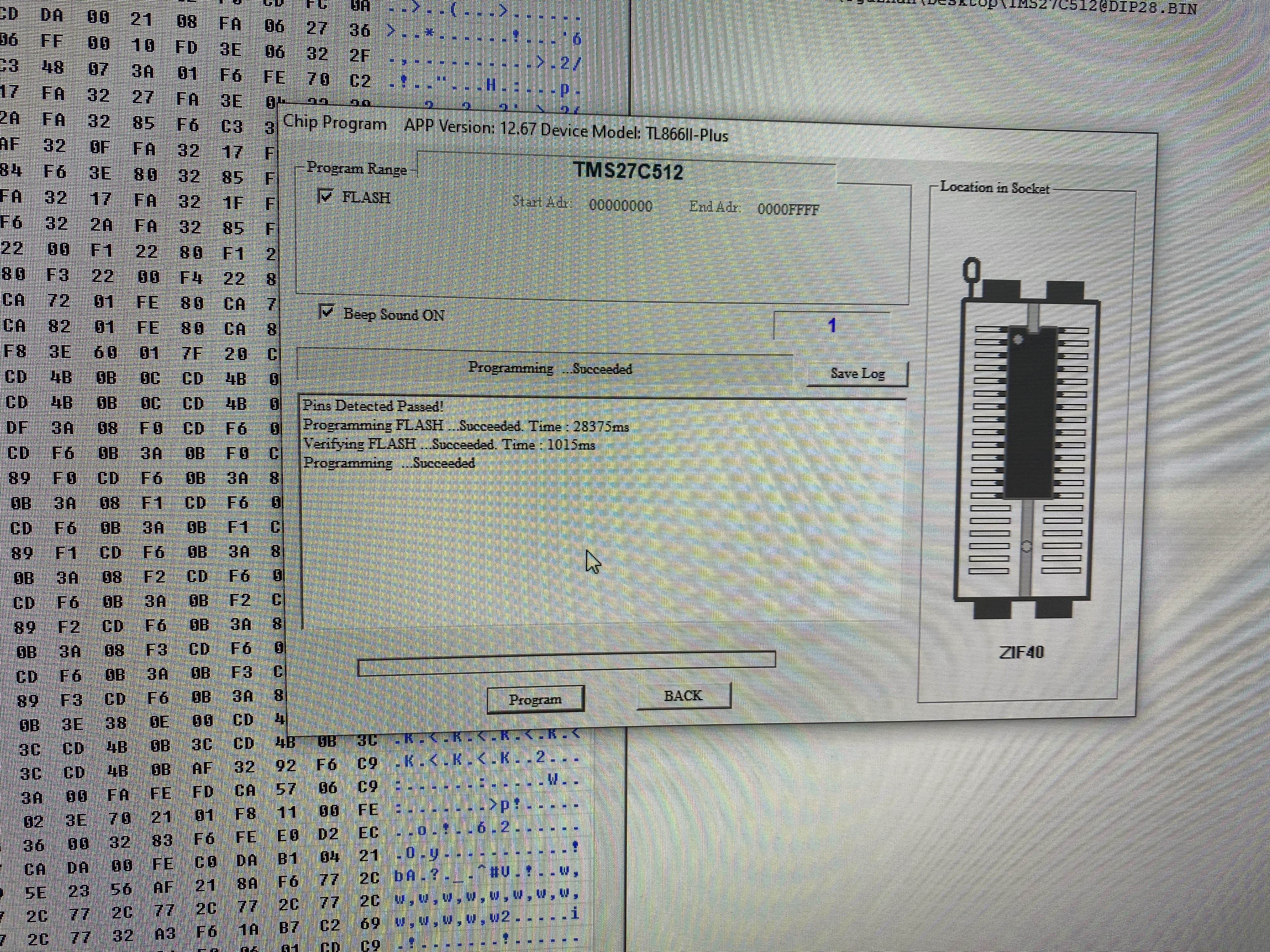

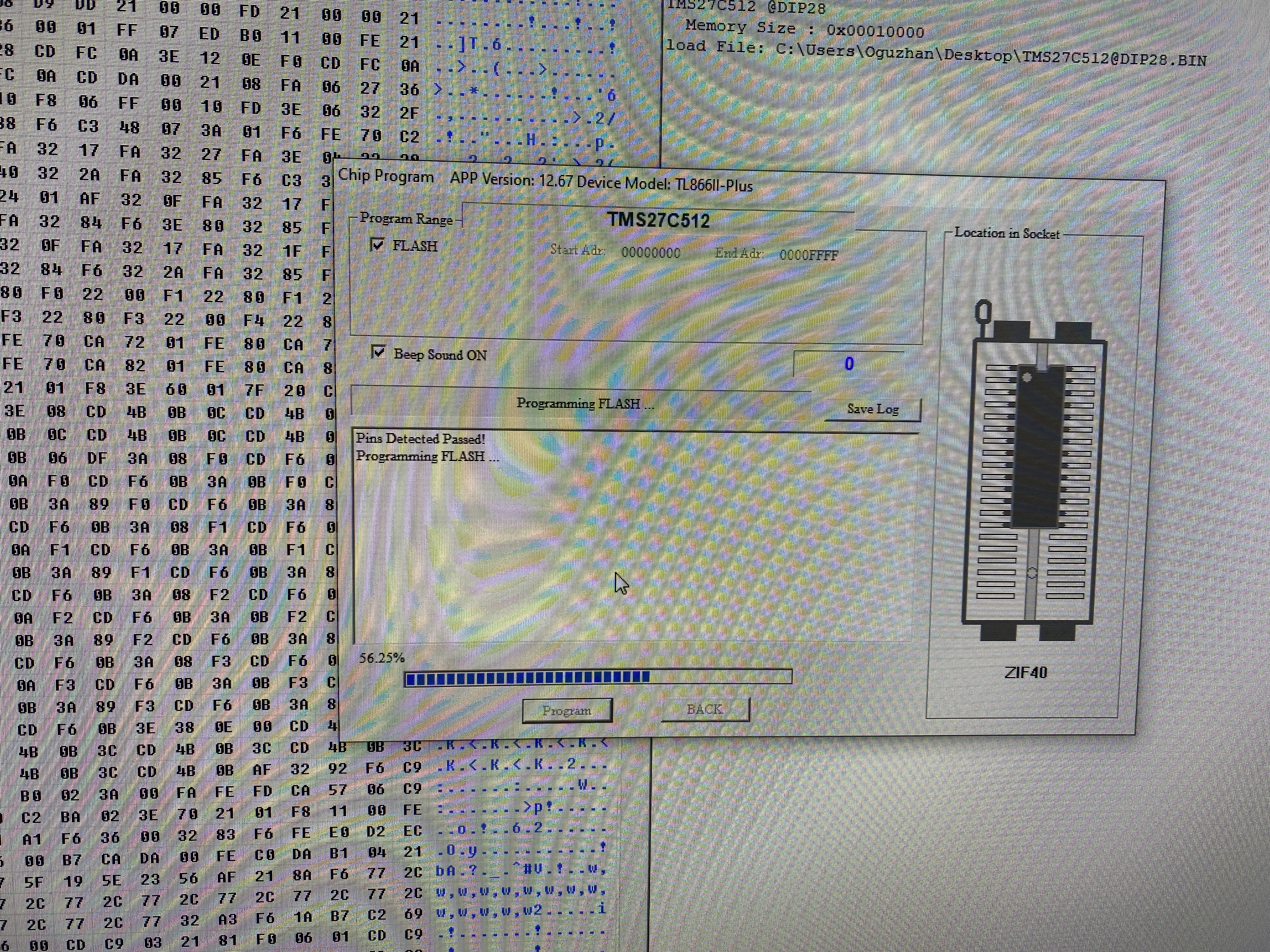

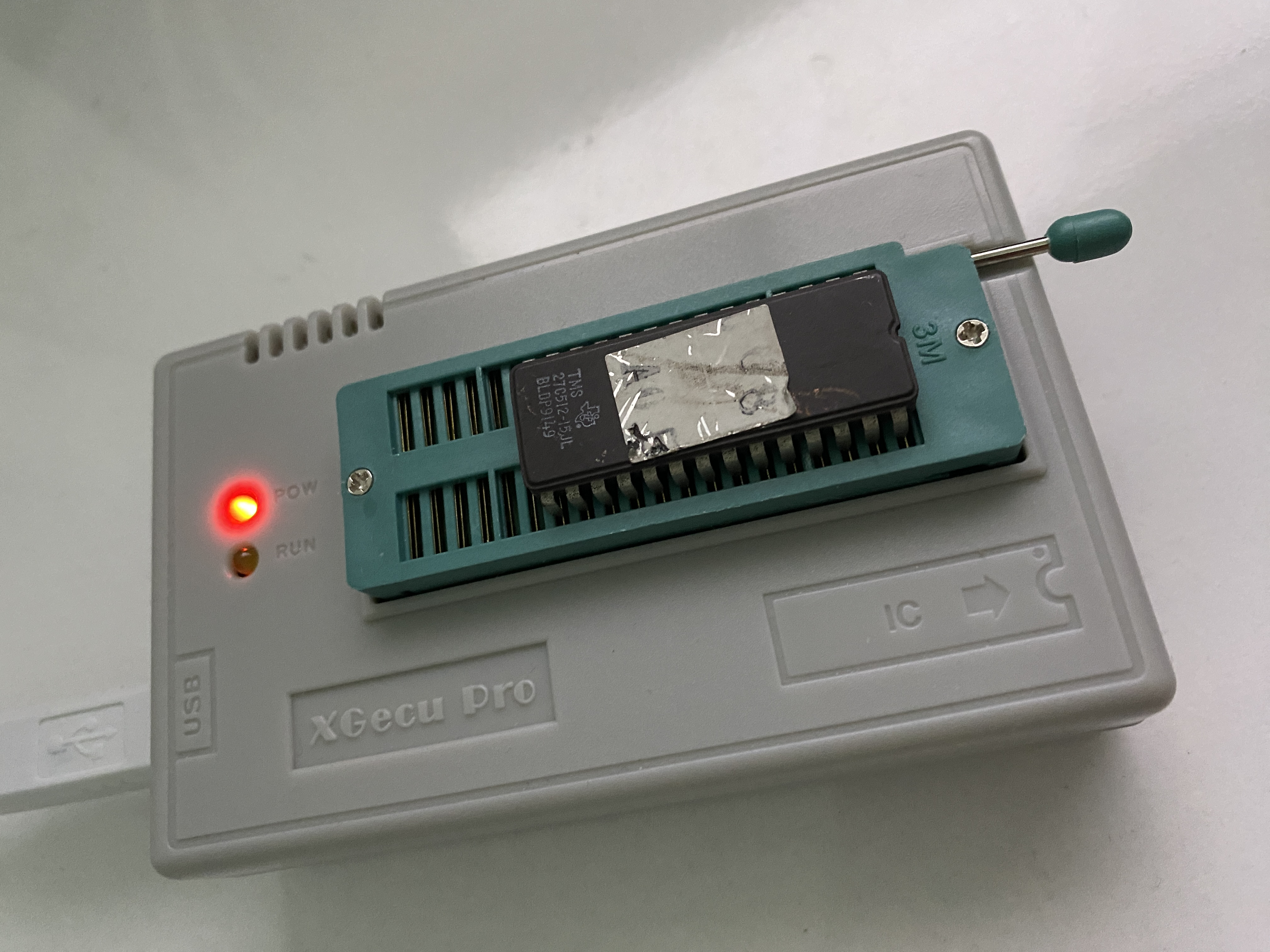

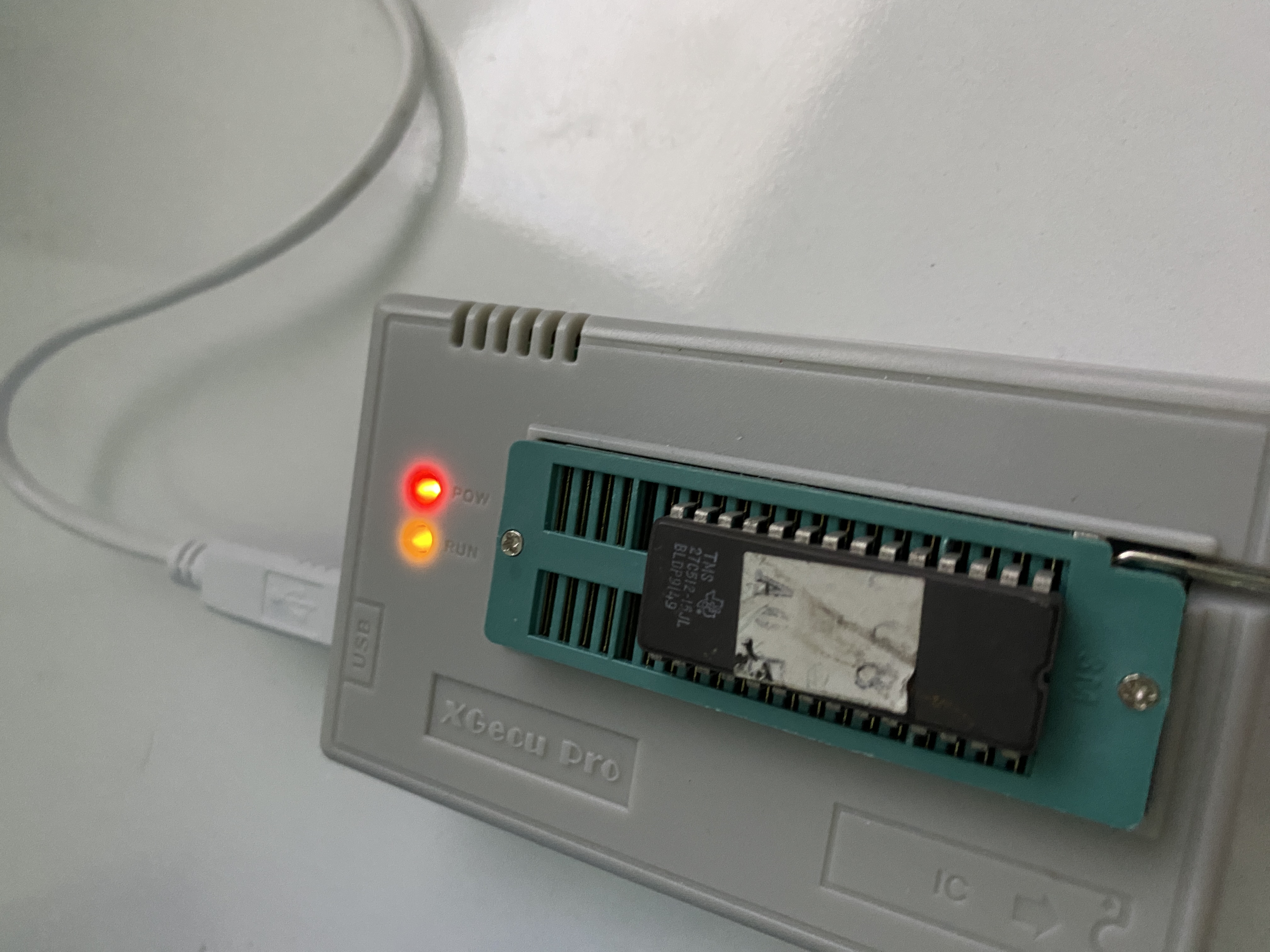

Deneme için bu rom'u, demin aldığım sağlam dump ile (TMS27C512) tekrar yazıyorum.

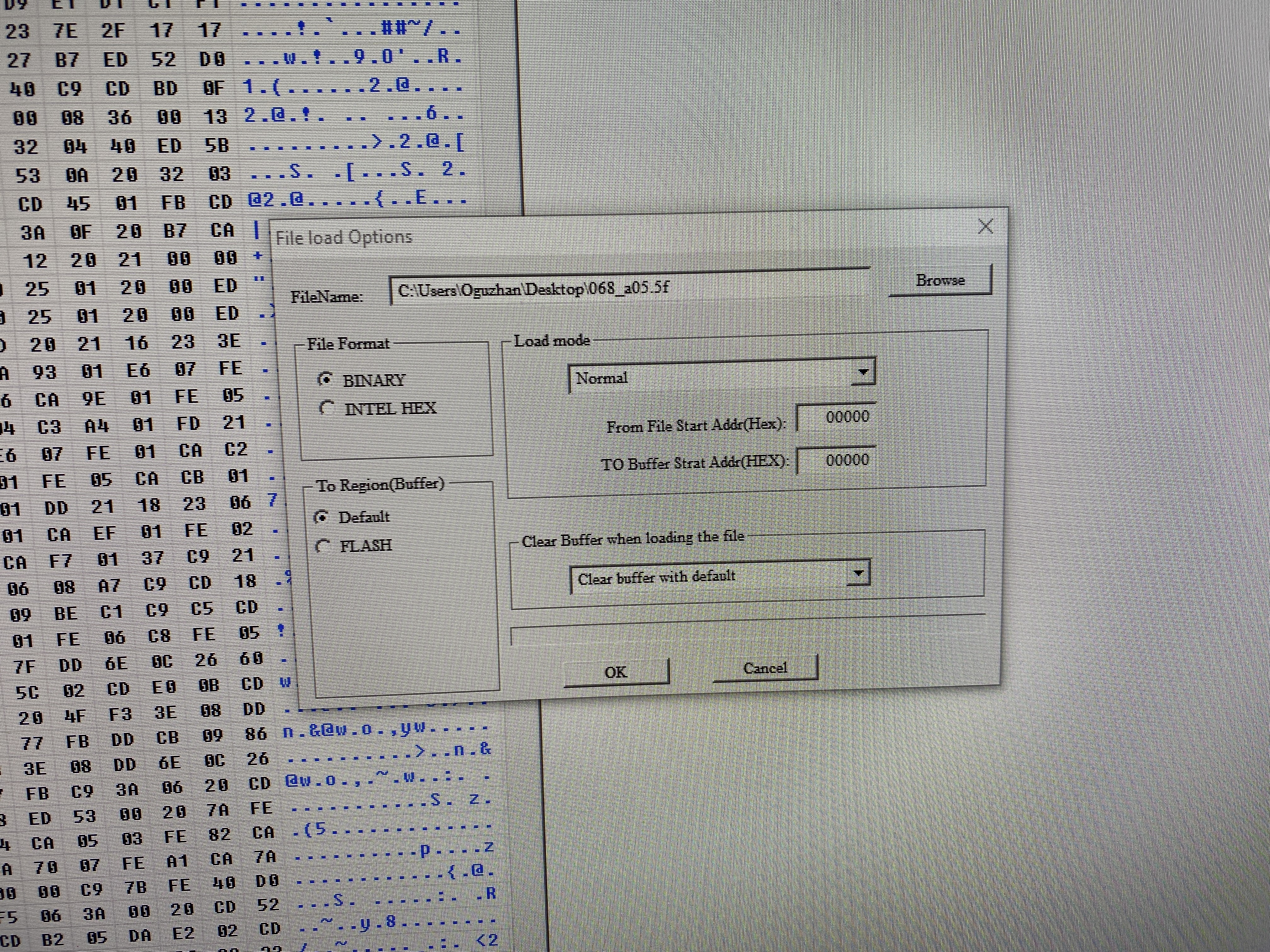

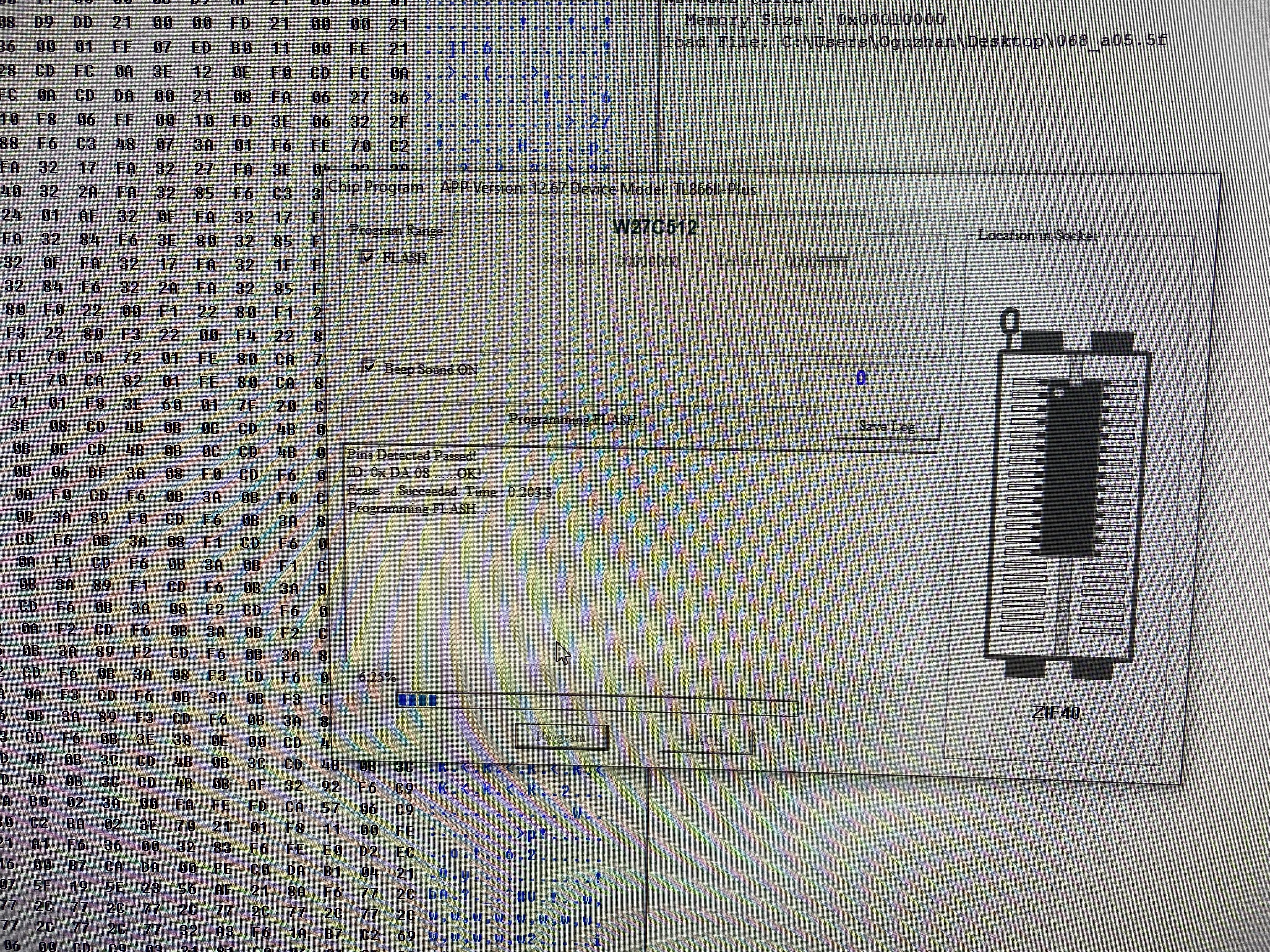

Sonra da elim değmişken bir tane de sağlam olduğuna emin olduğum bir rom'a (W27C512) mame'den 068_a05.5f dosyasını yazıyorum. İkisini de denemiş oluruz diye.

[Cengiz Demir]

Zönk diye kaldık. Hikaye yeni başlamış.

Eline sağlık @Oğuzhan

[Oğuzhan]

Zönk diye kaldık. Hikaye yeni başlamış.

Eline sağlık @Oğuzhan

Yolda geliyor

[Oğuzhan]

ilk önce eski kendi rom'umuzu geri takıp deniyoruz.



Tabi bu denemeyi yapmadan önce bir bilgi vereyim. Burada çok ilgili olmasa da, Konami boardlarında rom değişkliği yapacaksanız bunu sistem algılamaz. Sizin ona romların değiştiğini söylemeniz lazım. Misal 2P rom'dan 4P rom'a geçerken veya farklı bir dil roma geçerken.

Onu da şöyle yaparıyoruz.

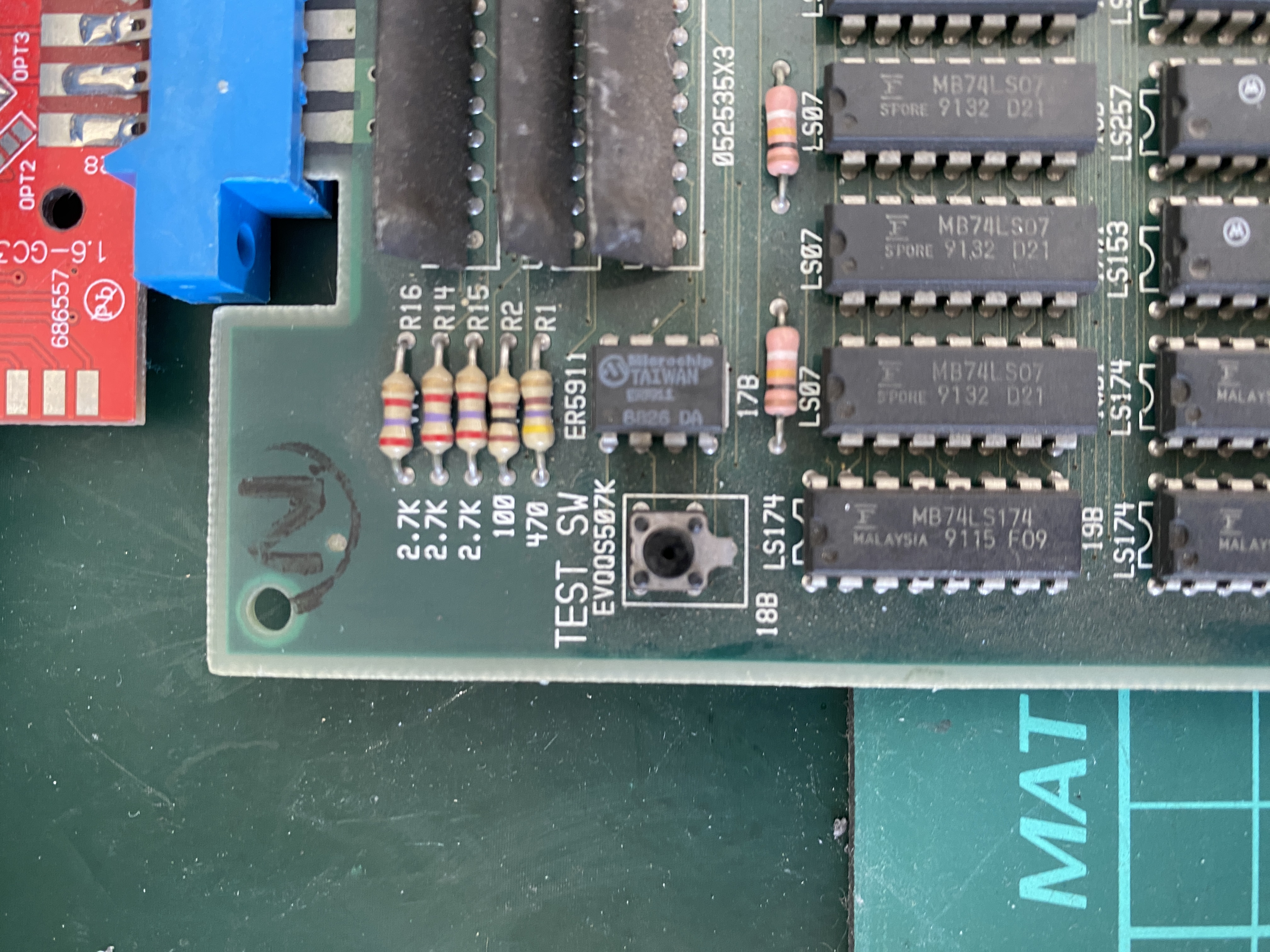

bu boardların üzerinde TEST SW olur.



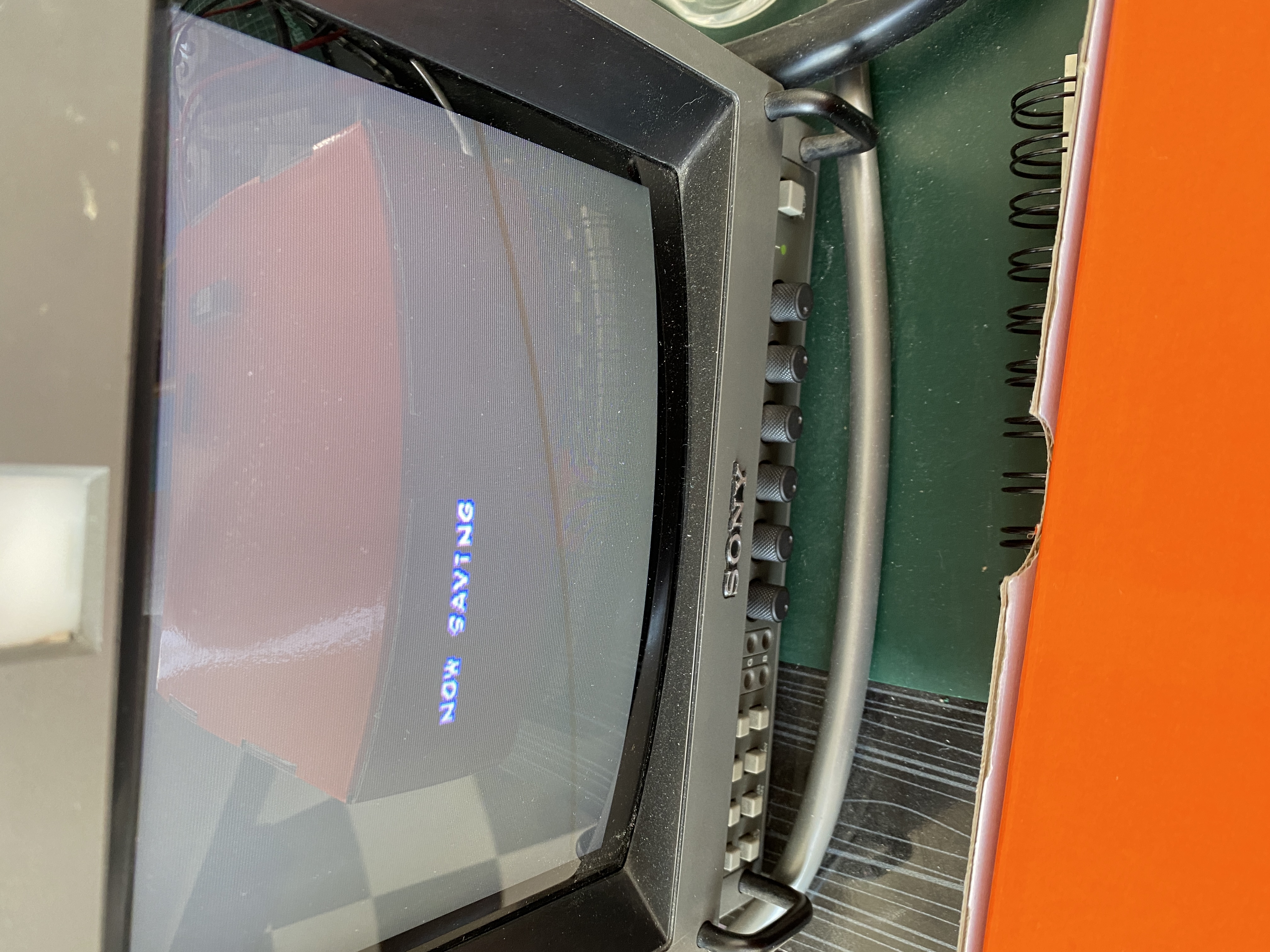

Buna basılıp tutup power'ı verirsiniz ve board bir kaç stepten geçer. Yeni romları algılar.

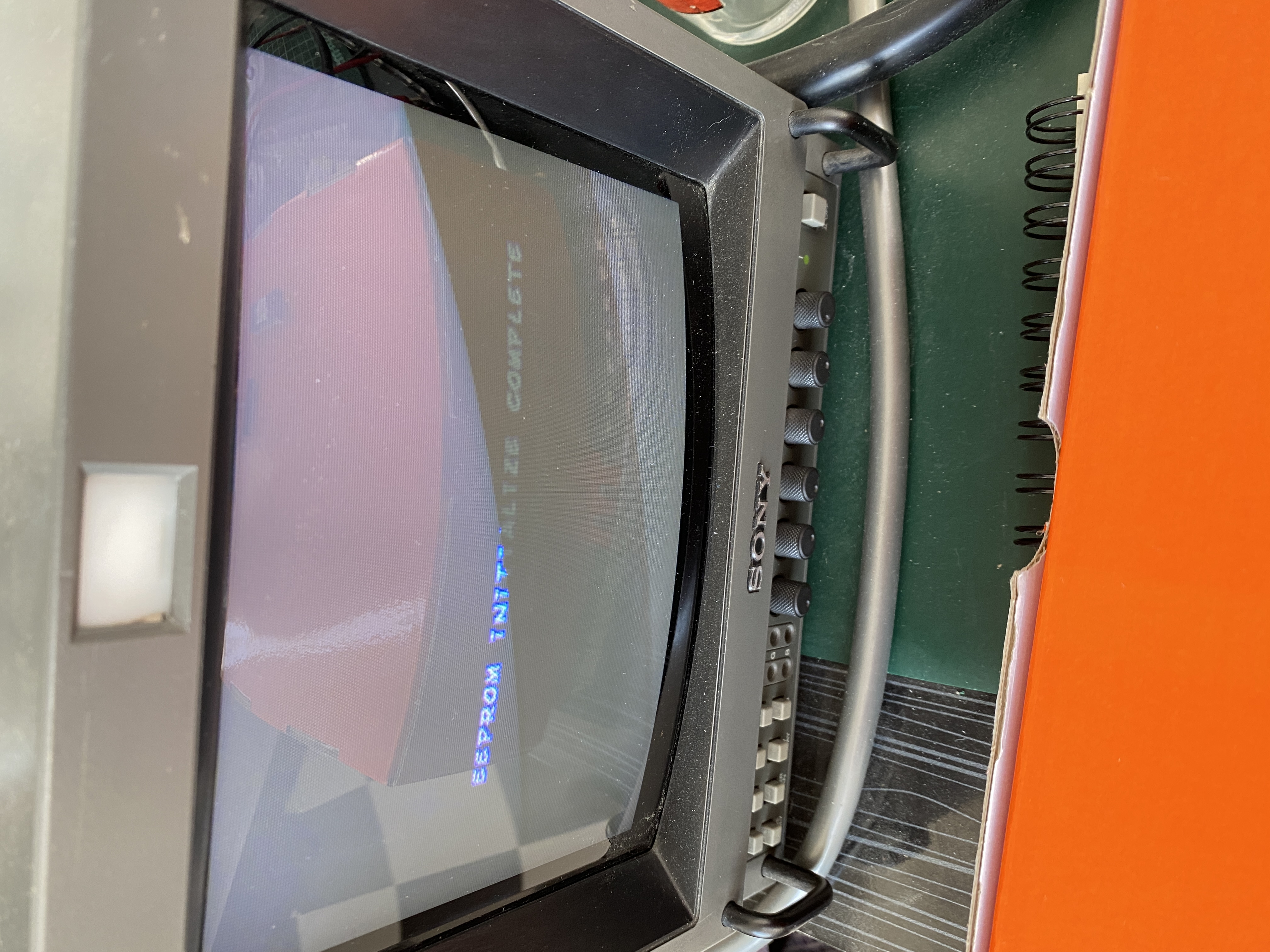

Bu steplerden sonra normal açılış rutinine geçiyor.
En azından 5F düzelir diye bekliyoruz.

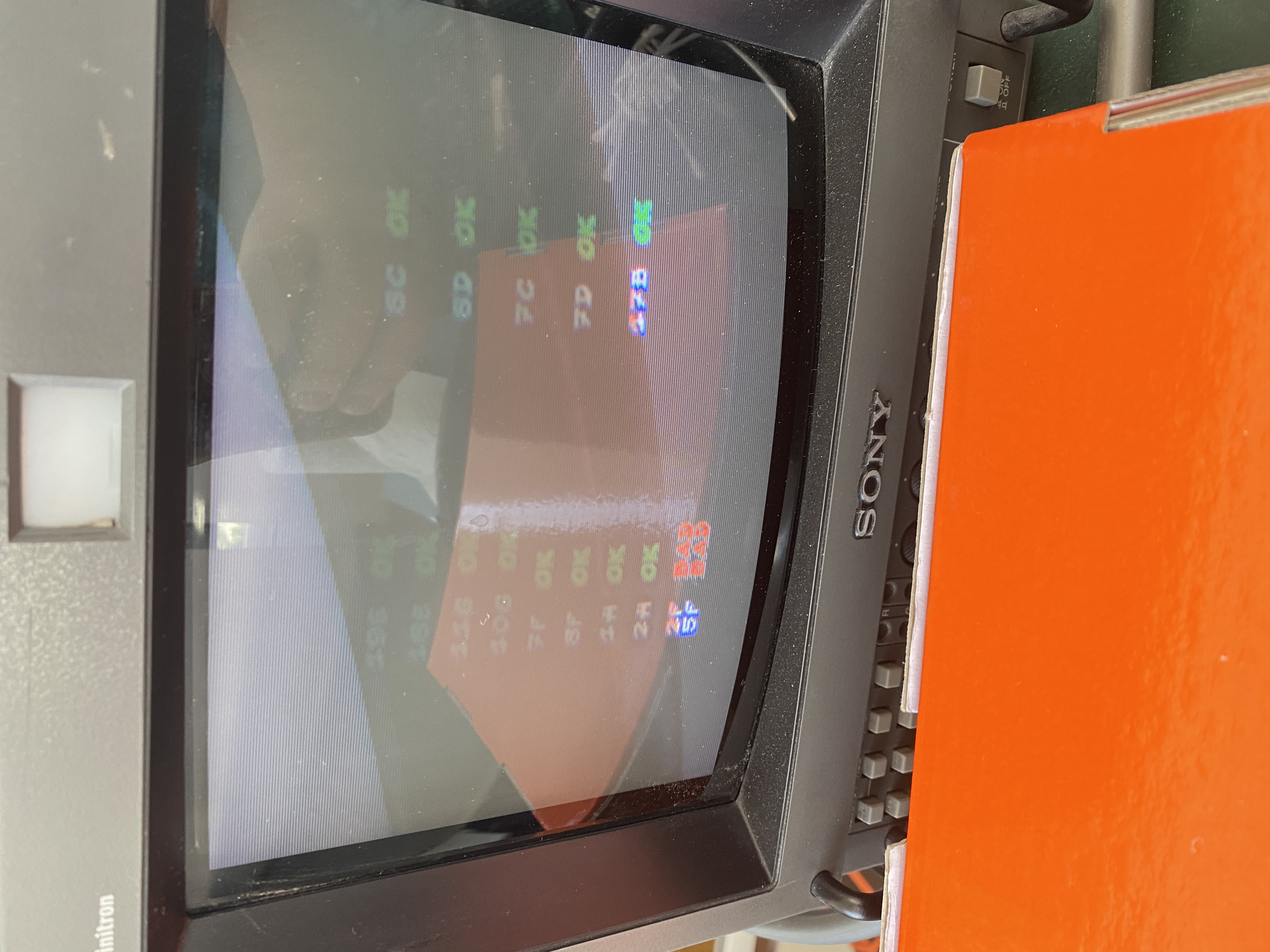

Evet olmadı

Şüphelendiğimiz gibi eski rom'un bozuk olma ihtimaline karşın yeni yazdığım romu deniyorum.



Deminki rutinlerden sonra veriyoruz yine power'ı ve en azından 5F'in düzelmesini bekliyoruz.



Düzelmedi

[Oğuzhan]

Bunları kenara bırakıp ram'le ilgilenelim diyorum. Belki de ram'in sorunlu olması bu rom'a erişimde de sorun çıkarıyordur.

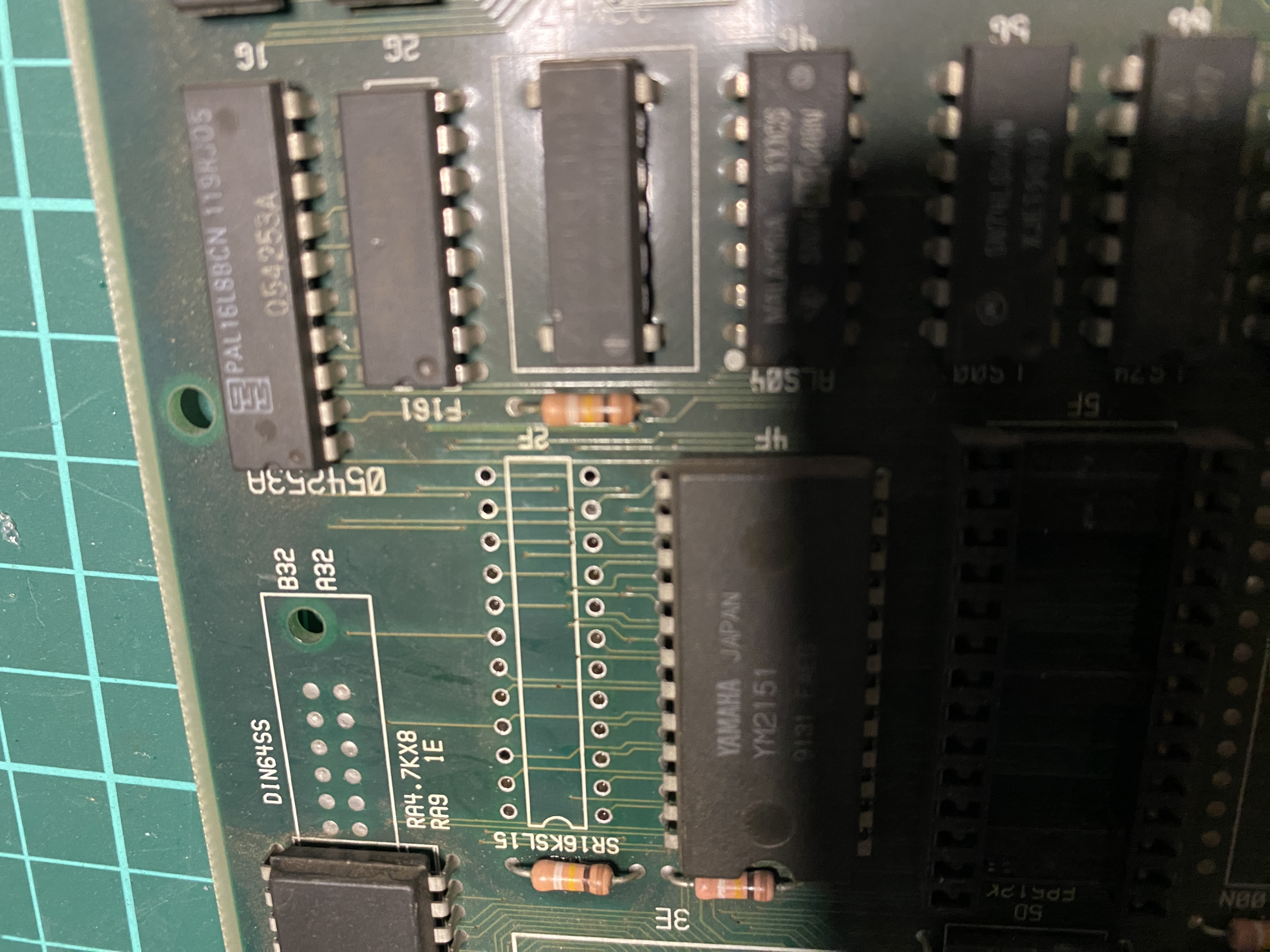

Eski ram'i itinayla söküyoruz.

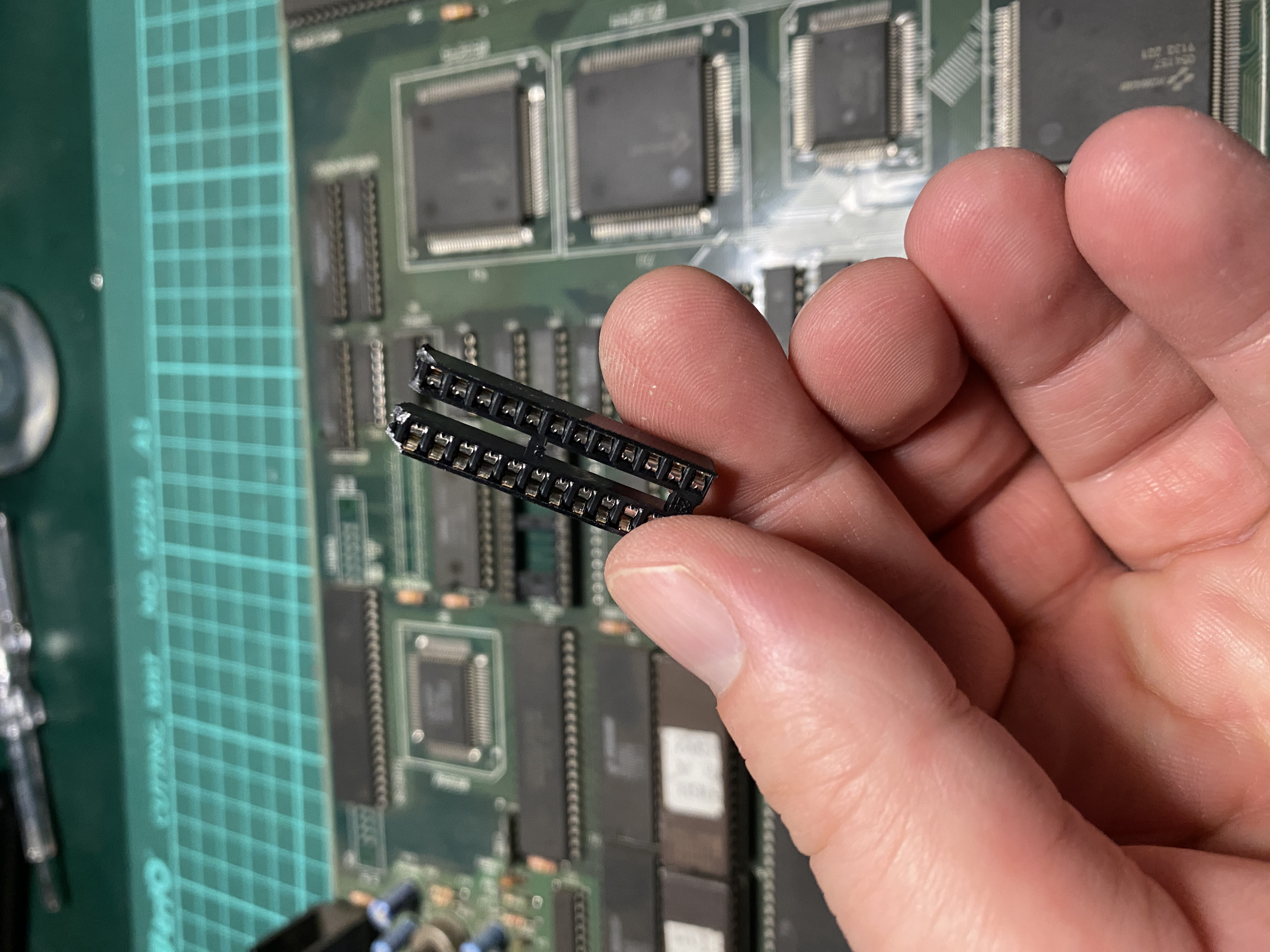

Elimizde uygun soket kalmamış. Büyük bir soketi kesip uygun soket yapıyoruz.



Oldu mu?
Oldu
Şahane mi?
Değil
İş görüyor mu?
Görüyor

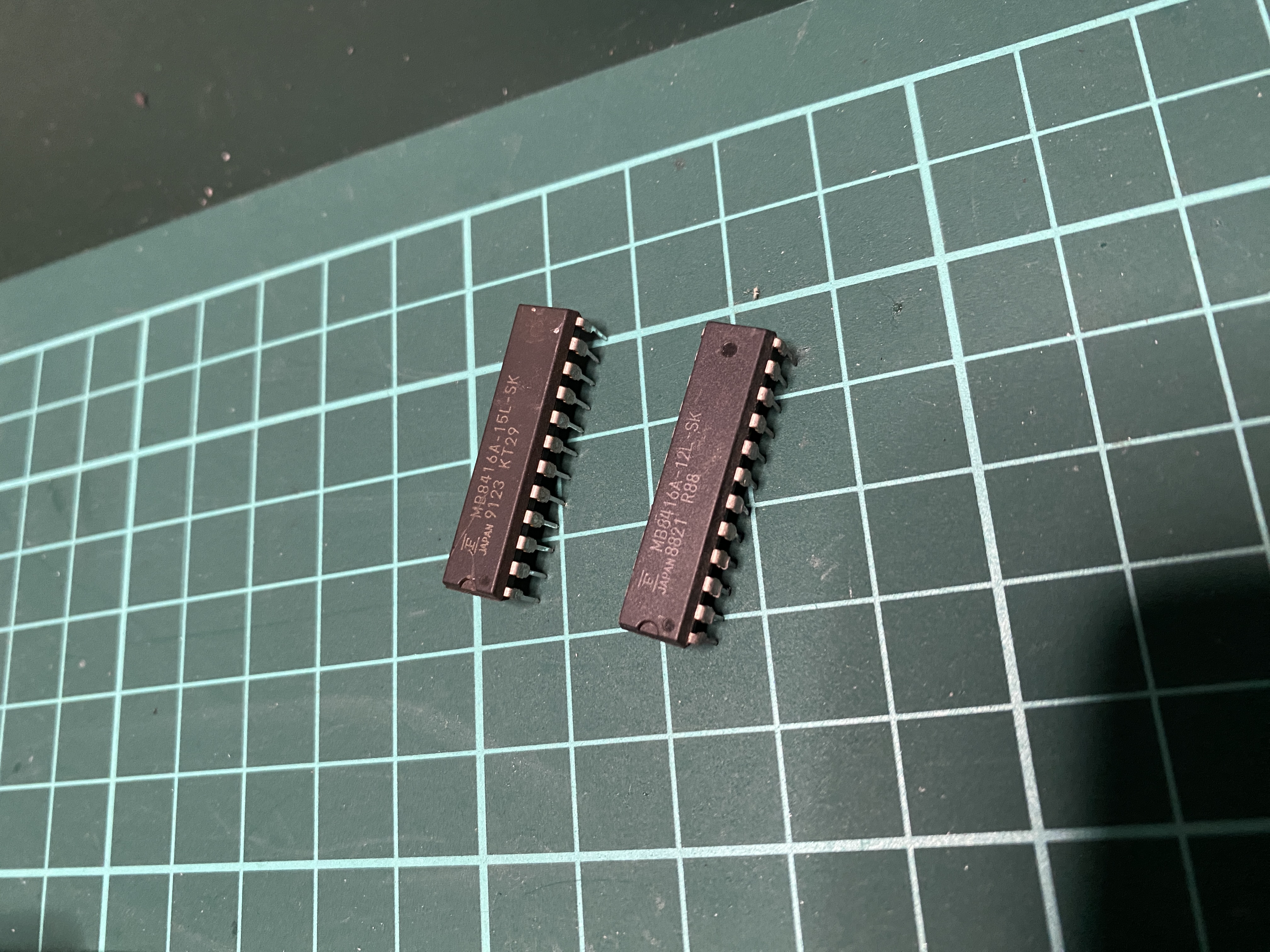

Üzerinden çıkan Ram
MB8416A-15L-SK
elimde yerine takabileceğim ram
MB8416A-12L-SK

(12 demek 12ns demek, yani erişim süresi daha kısa yani daha hızlı bir ram)



Öncelikle eski ram'i test edelim.

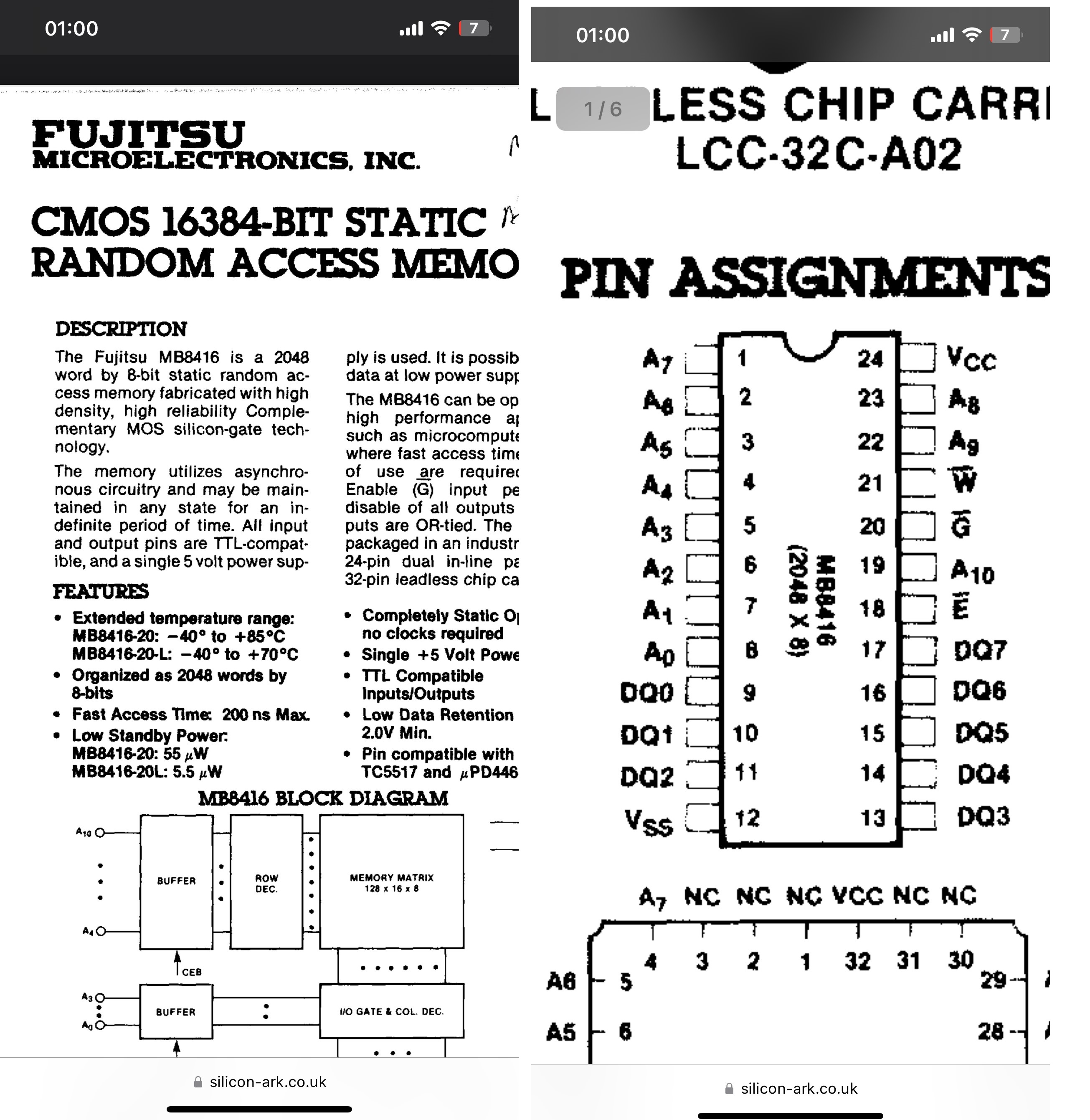

Bu ram 6116 muadilidir. Muadilleri görmek için çeşitli cross reference siteleri mevcut. Ya da 2 datasheet'i karşılaştırıp bakabilirsiniz. hem pinout'a hem de hafızaya dikkat.

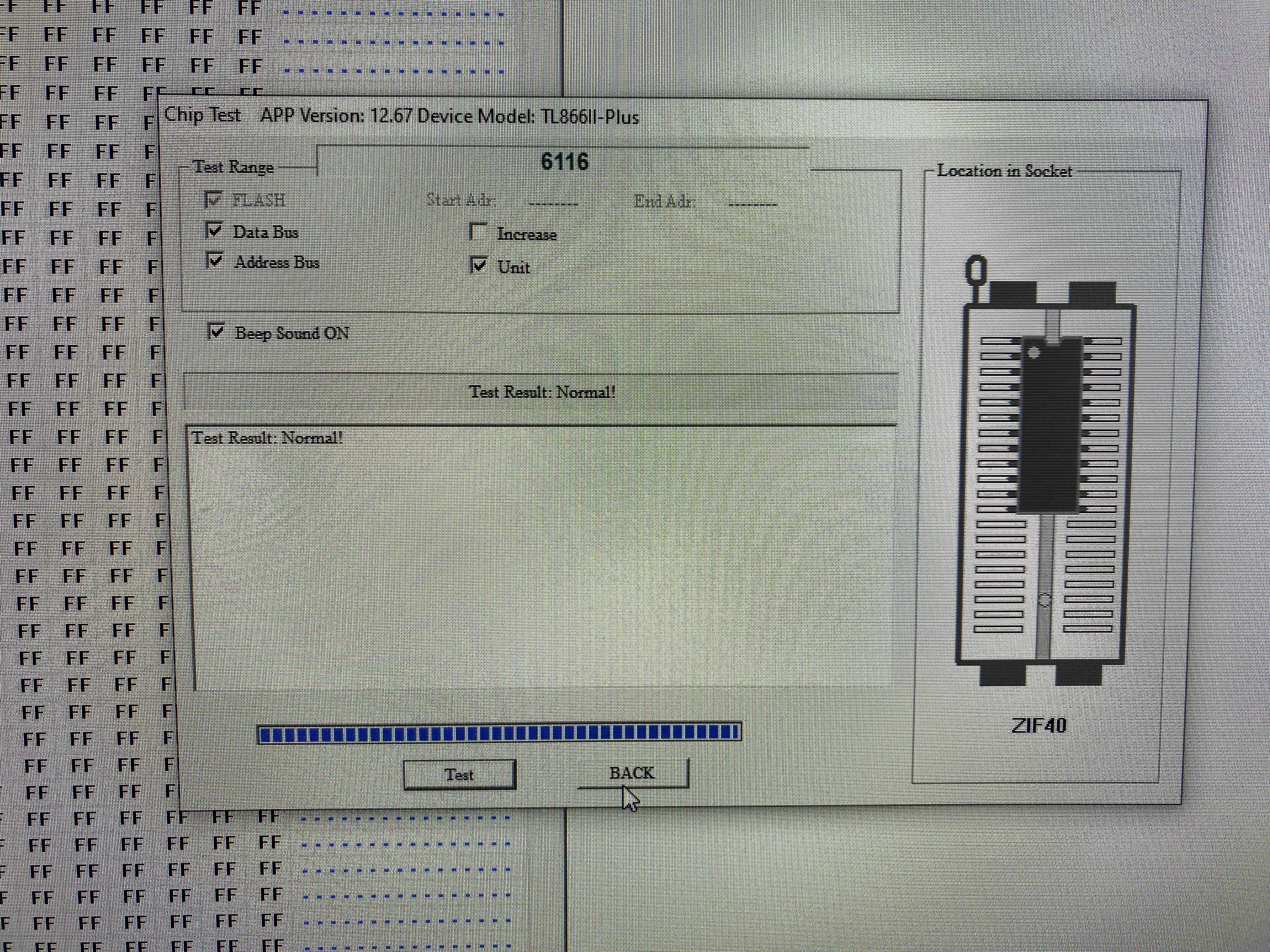

Sonuç : Sağlam

Bir şeyin sağlam olmasına tek üzüldüğünüz yer bir şeyi tamir ederken şüphelendiğiniz komponenttir. Keşke bozuk olsaydı da onu değiştirince iş bitseydi dersiniz çünkü

Neyse biz yine de yeni ram'imizi takıp bir test yapalım. Bazen test sonuçları tutarsız çıkabiliyor.



Hmmm işler karıştı. Demek rom da ram de sorunlu değil. Ama bir şekil bu ikisine ulaşılamıyor.

Kopuk yol hat görmedim board üzerinde. Soğuk lehim de göremedim.

Araştırmaya devam.

[Oğuzhan]

Tamirin bu aşamasında elime Logic Probe'umu alıyorum.

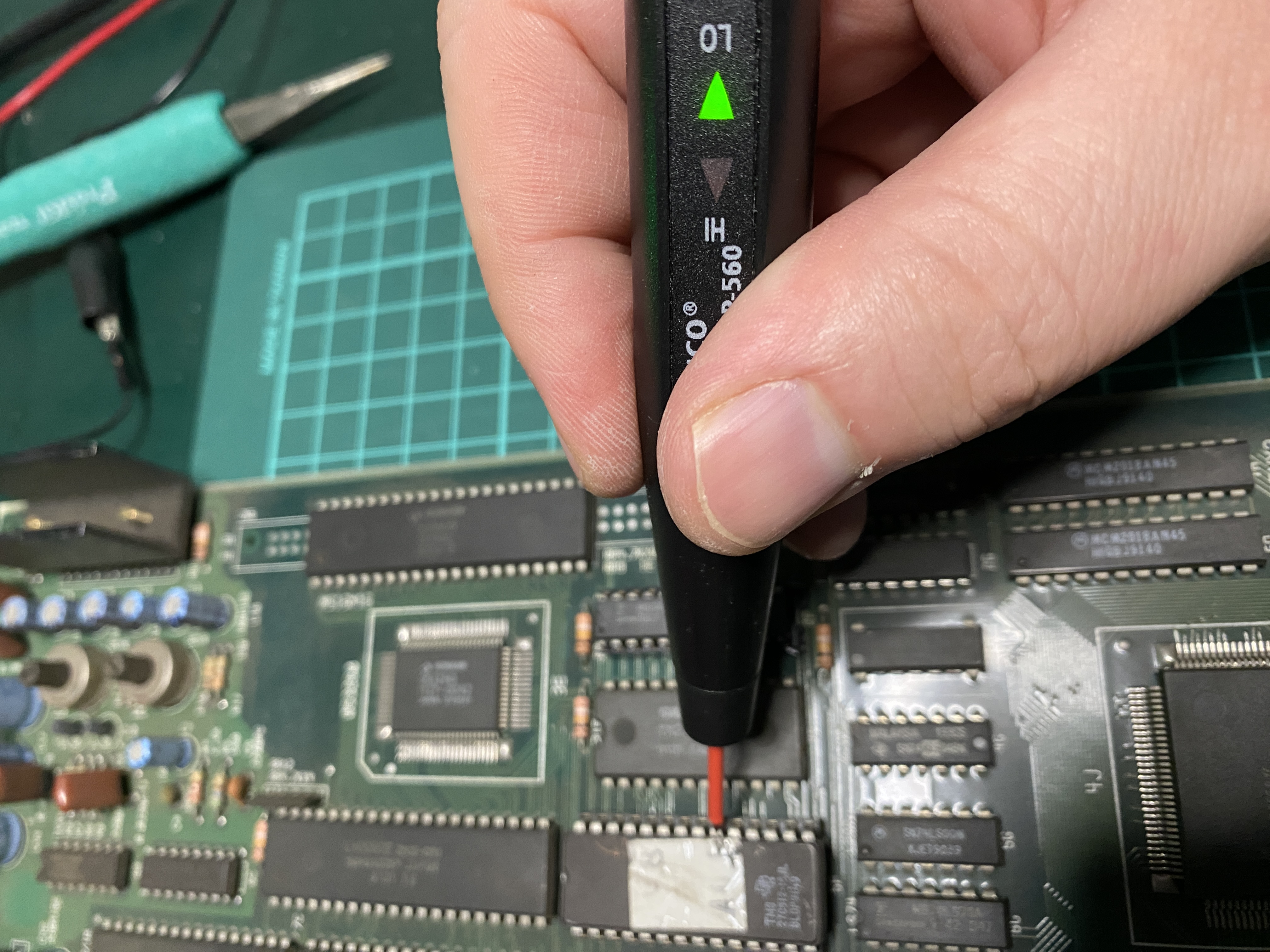

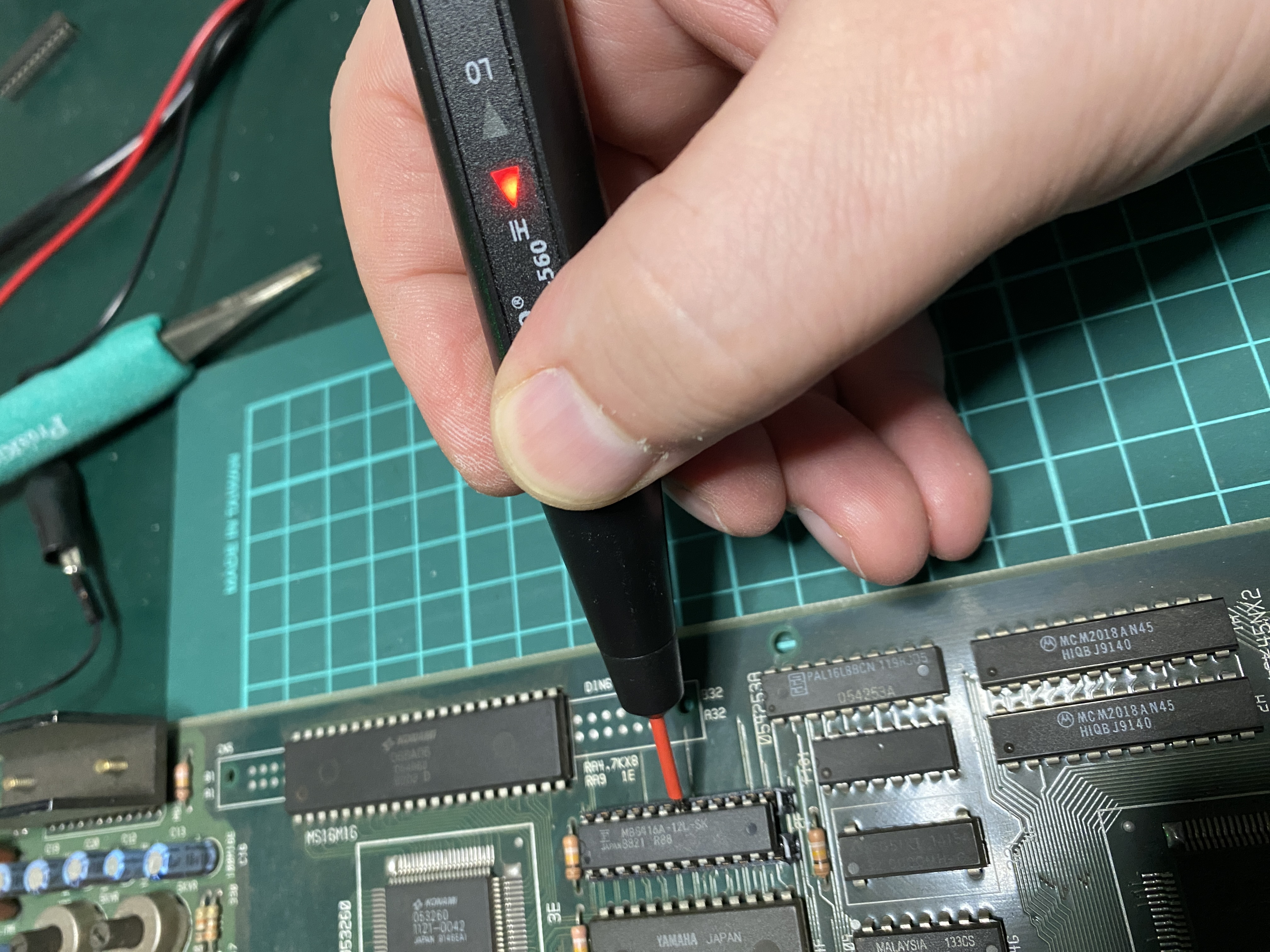

Ram'in 18'inci bacağında HI sinyal görüyorum (Hiç Pulse yok) bu bacak Chip enable bacağı.





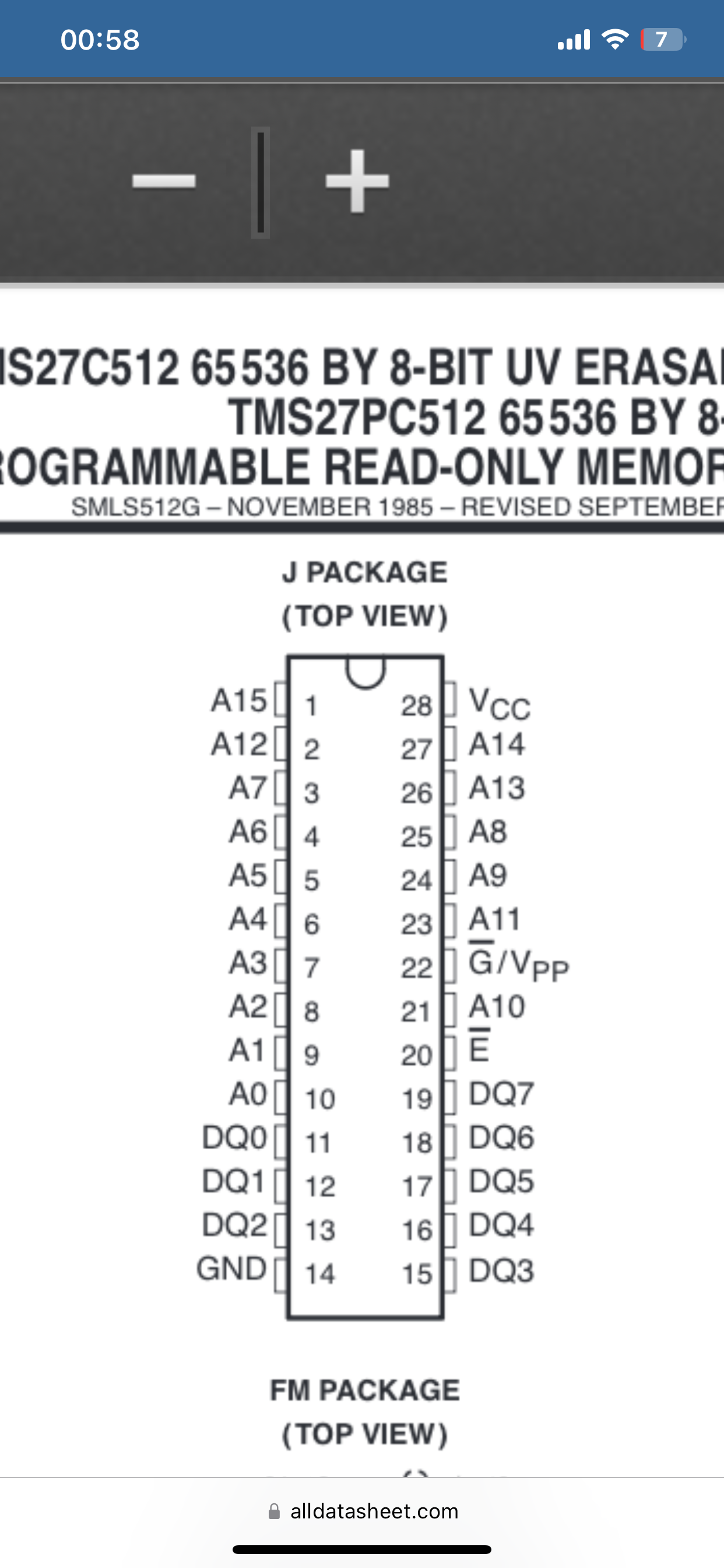

Sonra Rom'un 20'nci bacağında da LOW sinyal görüyorum (Hiç pulse yok). BU bacak da chip enable bacağı.





Çıkmazdayız.

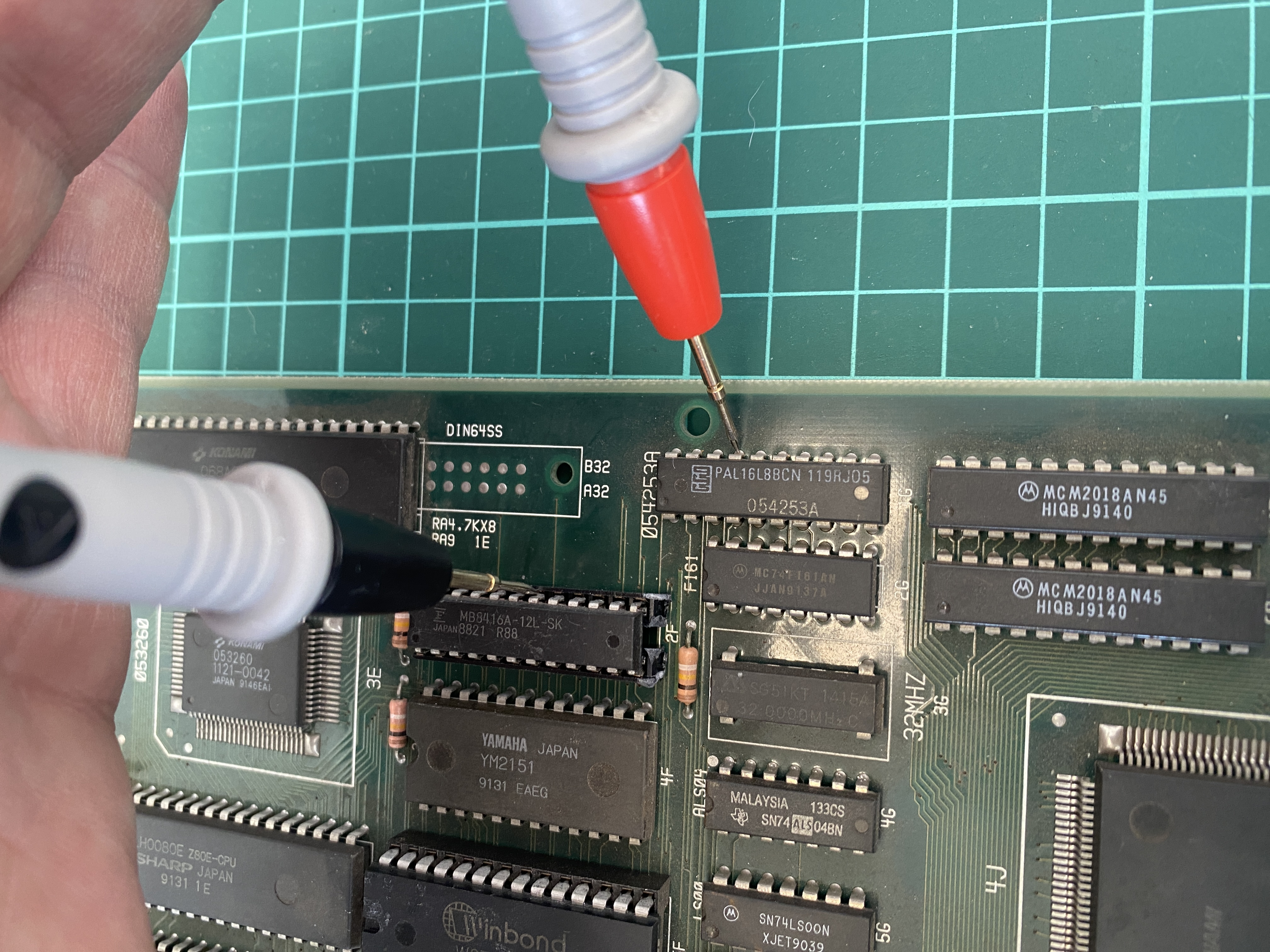

Sonra bu ram'in bacağının nereye gittiğini multimetre ile ölçtüğümde PAL'e gittiğini görüyorum.

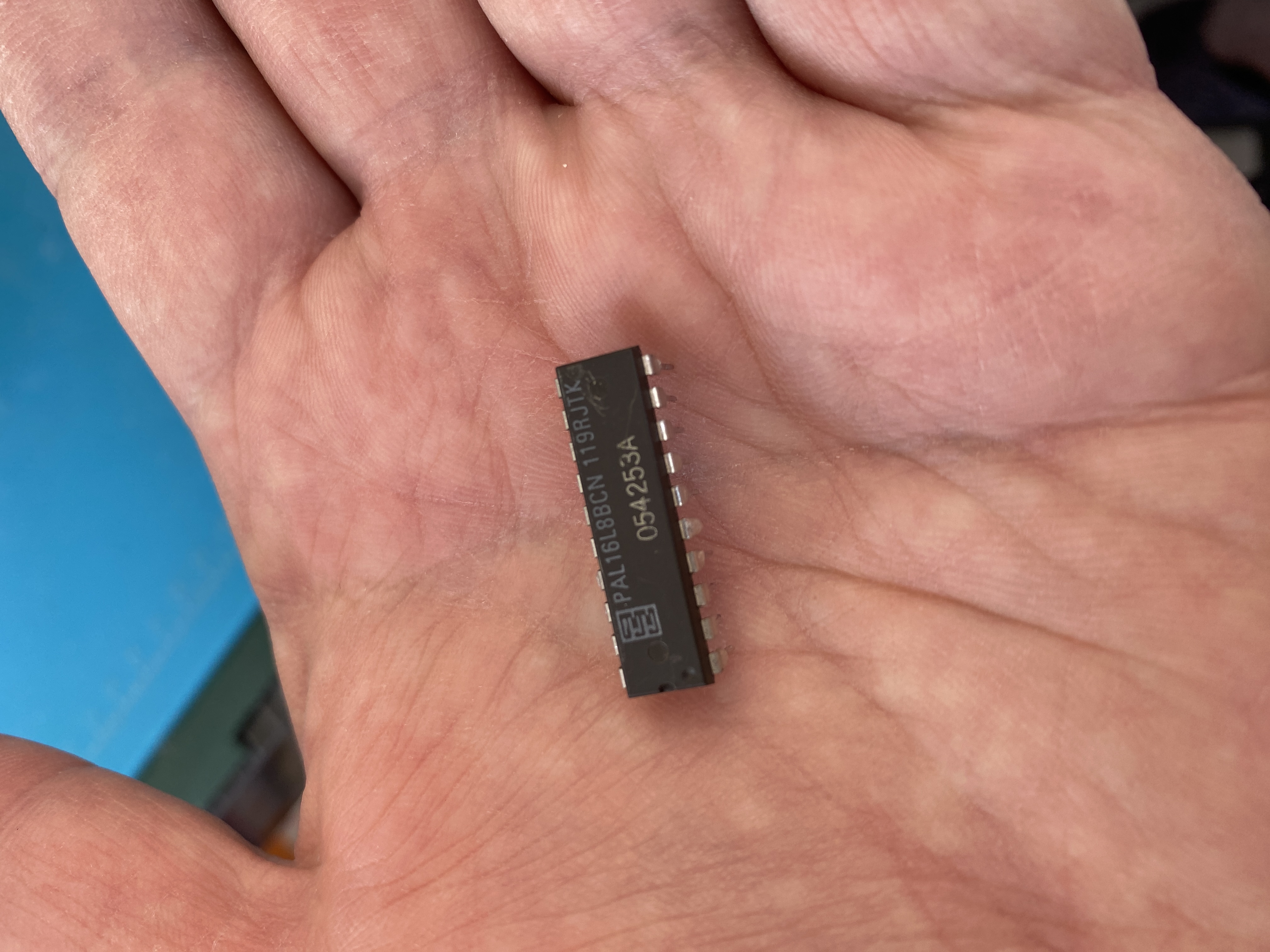

PAL'ler custom chip oluyor. Eğer bu PAL bozuksa ve dump'ı yoksa tek çare Donör bir boarddan PAL almak. Dump'ı varsa (bunun var) uyumlu GAL chipine yazıp kullanmak. Bende GAL yok ama daha iyisi var.

Çalışan bir Asterix board

[Oğuzhan]

Çalışan bir board'unuzun olması, Asterix gibi şeması olmayan boardlarda karşılaştırma yapabilmek için çok faydalıdır.

Logic Probe'la çalışan ve çalışmayan board'un pallerini test edip sonuçları alıyorum.

testler aynı koşulda olsun diye çalışan board rom test ekranında orayı geçmeden aç kapa yapa yapa yapıyorum bu testi

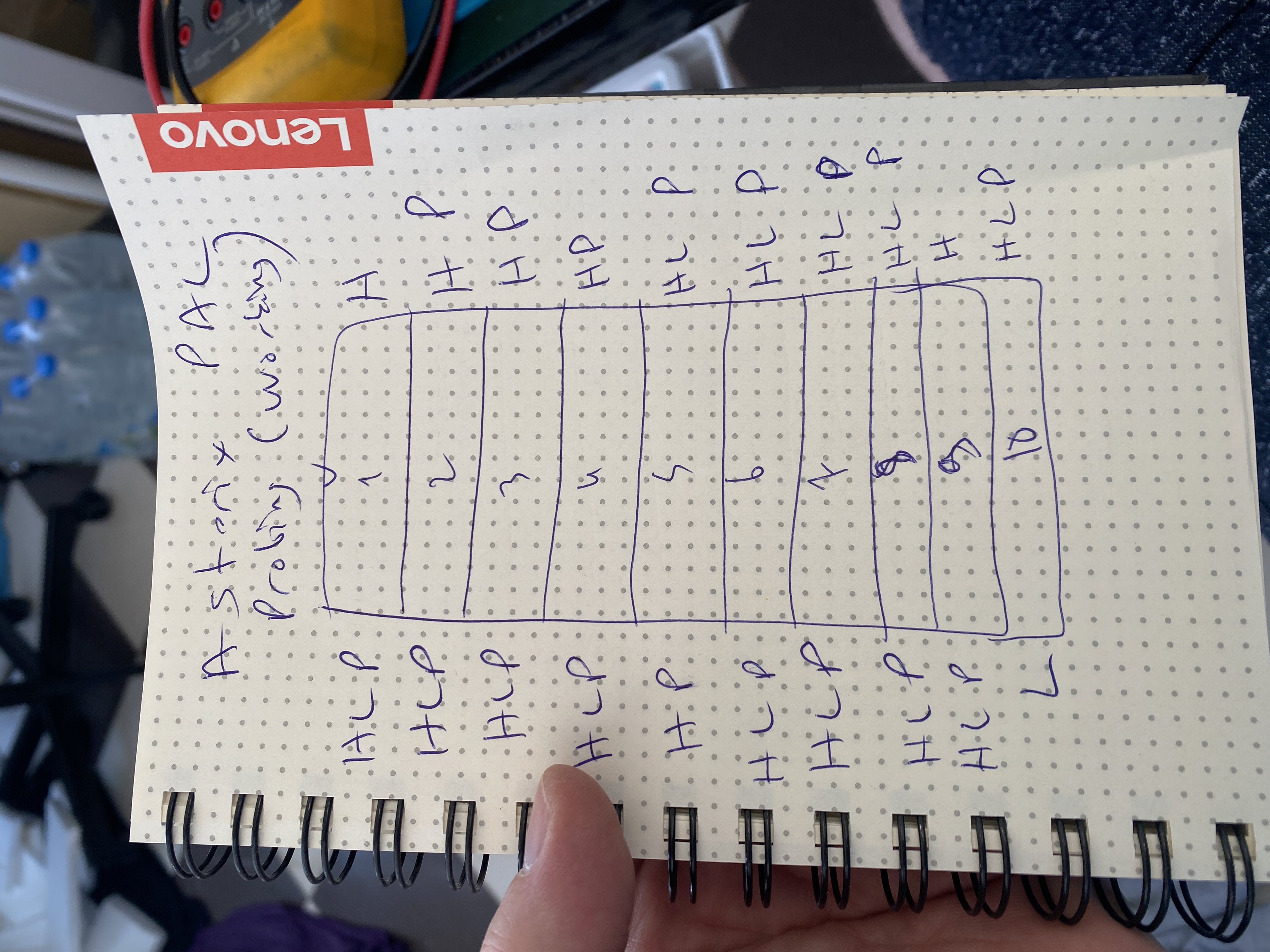

PAL TEST

H -> High
L -> Low
P -> Pulse

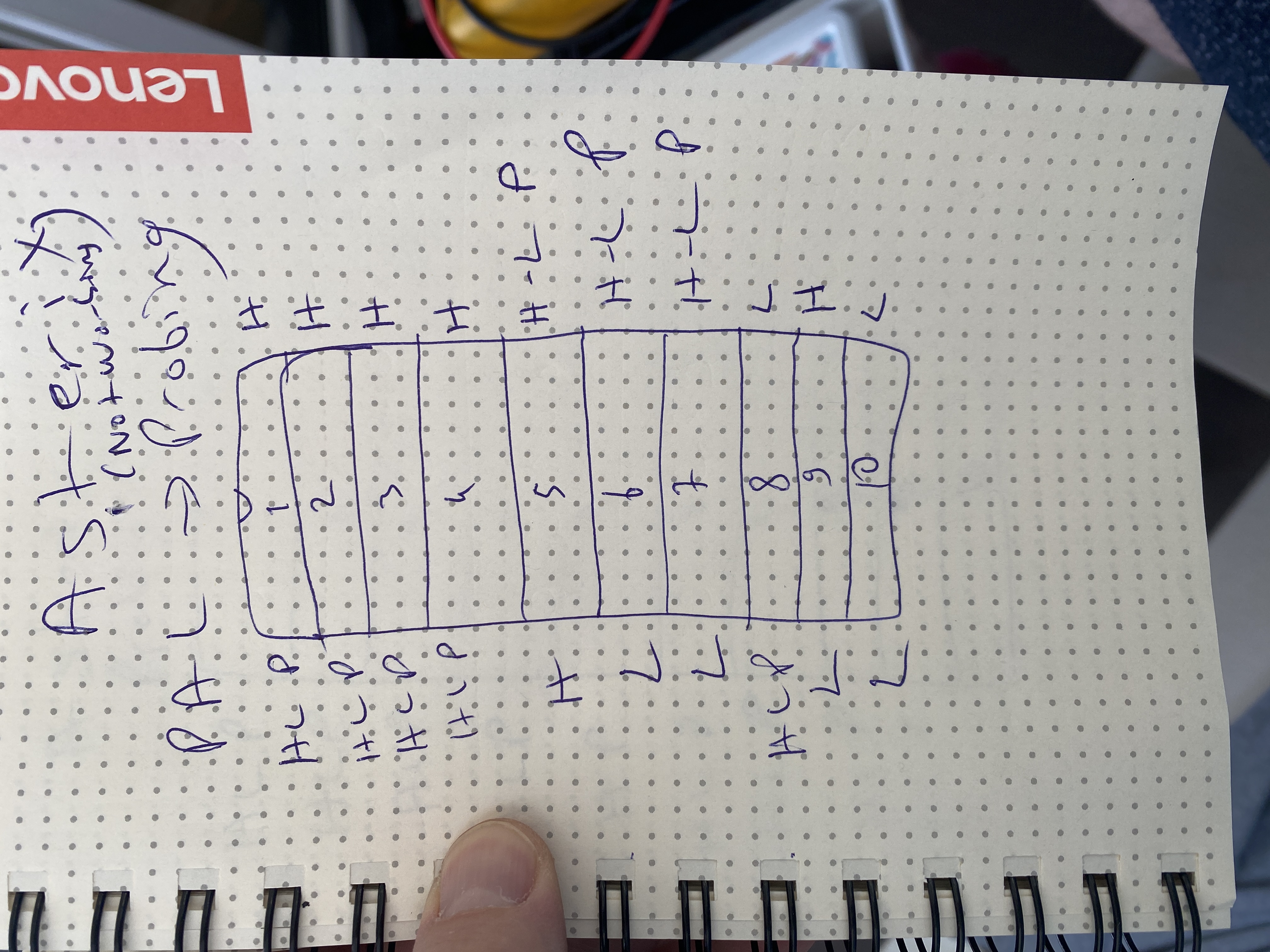

Çalışmayan Board;


Çalışan Board



Oldukça farklı. Bir çok bacakta pulse yok.

Sorun bu paldedir diye düşünüyorum ve elimde hiç GAL olmadığı için çalışan board'dan PAL söküyorum...
Çalışıyorsa dokunma kuralı var ya. Arcade boardlar bu kural yok





Soketleyip takıyorum çalışan board'dan çalışmayan board'a.



Veriyorum ateşi



PÖFFFF

[Oğuzhan]

Tam vaz geçiyorum derken gözüme bir şey çarpıyor.

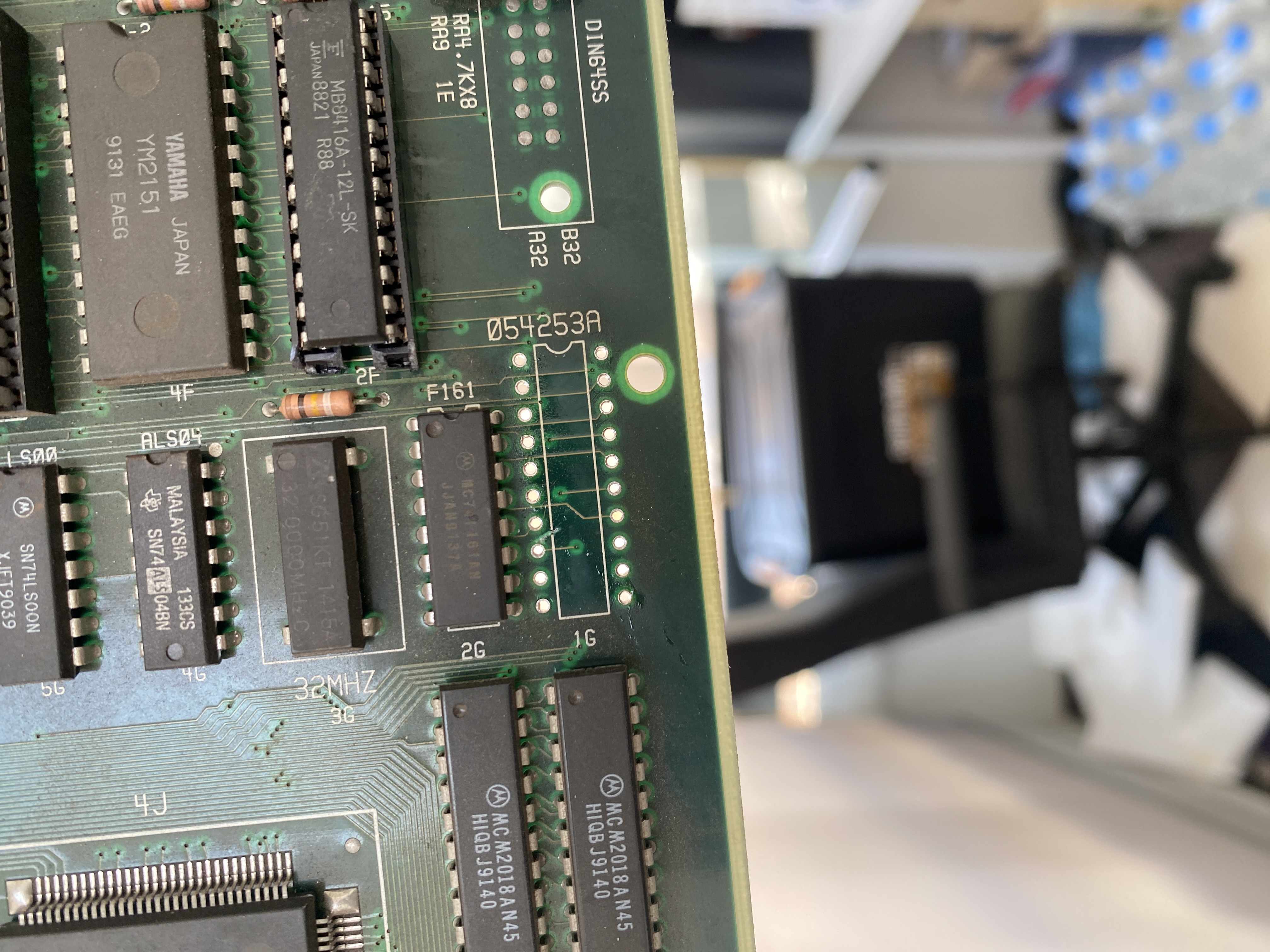

Gördünüz mü?

Biraz daha yakından bakın

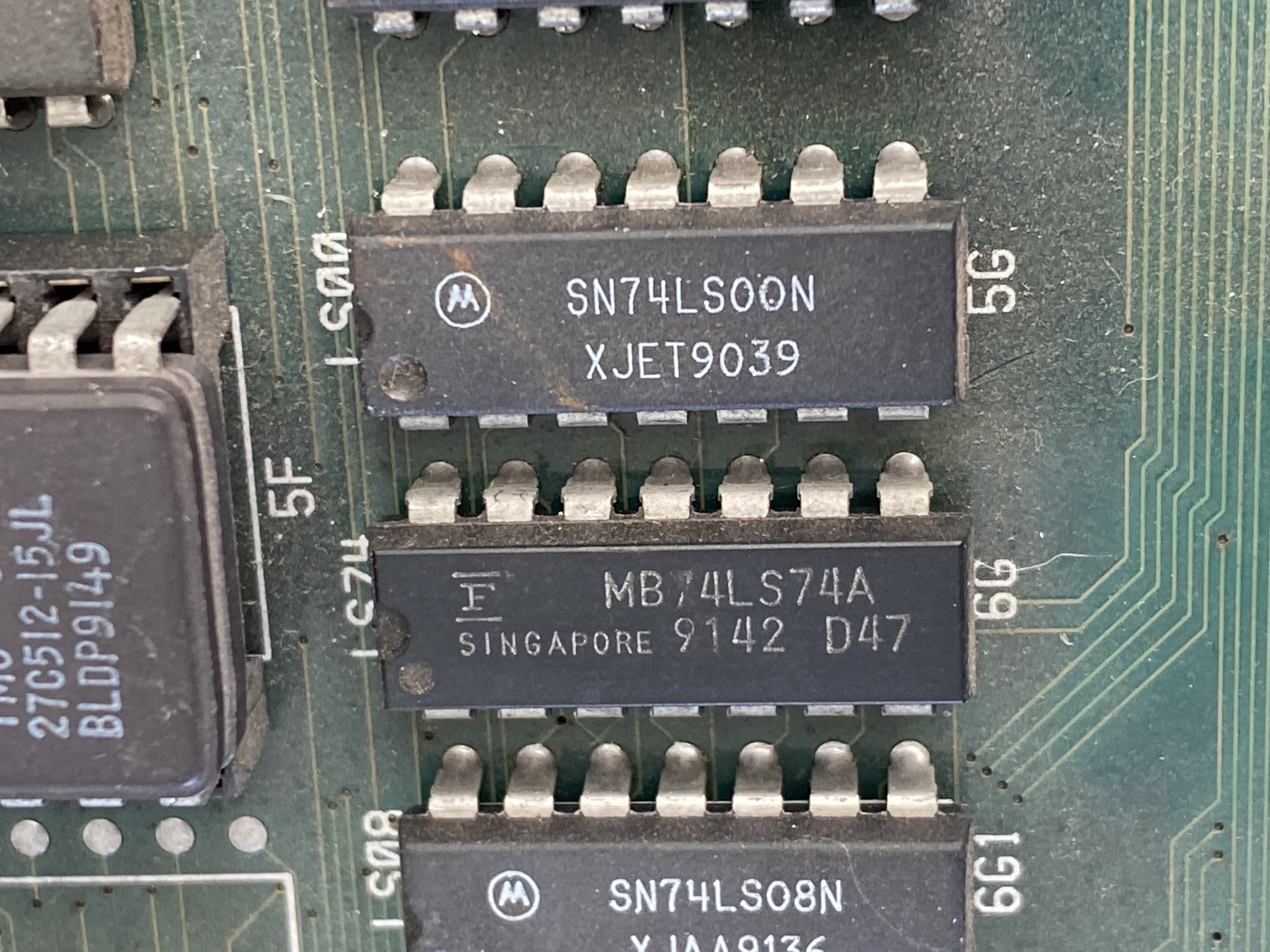

Evet tam orada... F amblemli entegre.

Bu bir flip flop devresi. Ama burada önemli olan şey markası.
Fujitsu marka IC'ler hataya ve bozulmaya en yatkın IC'ler.

Bunda bir gariplik olabilir mi diye alıyorum elime Logic Probe'umu ve sağ üstten (VCC) başlıyorum problamaya. veriyorum power'ı.





Hönk?

Daha probe ne diyor anlayamadan at ayak sesleri geliyor

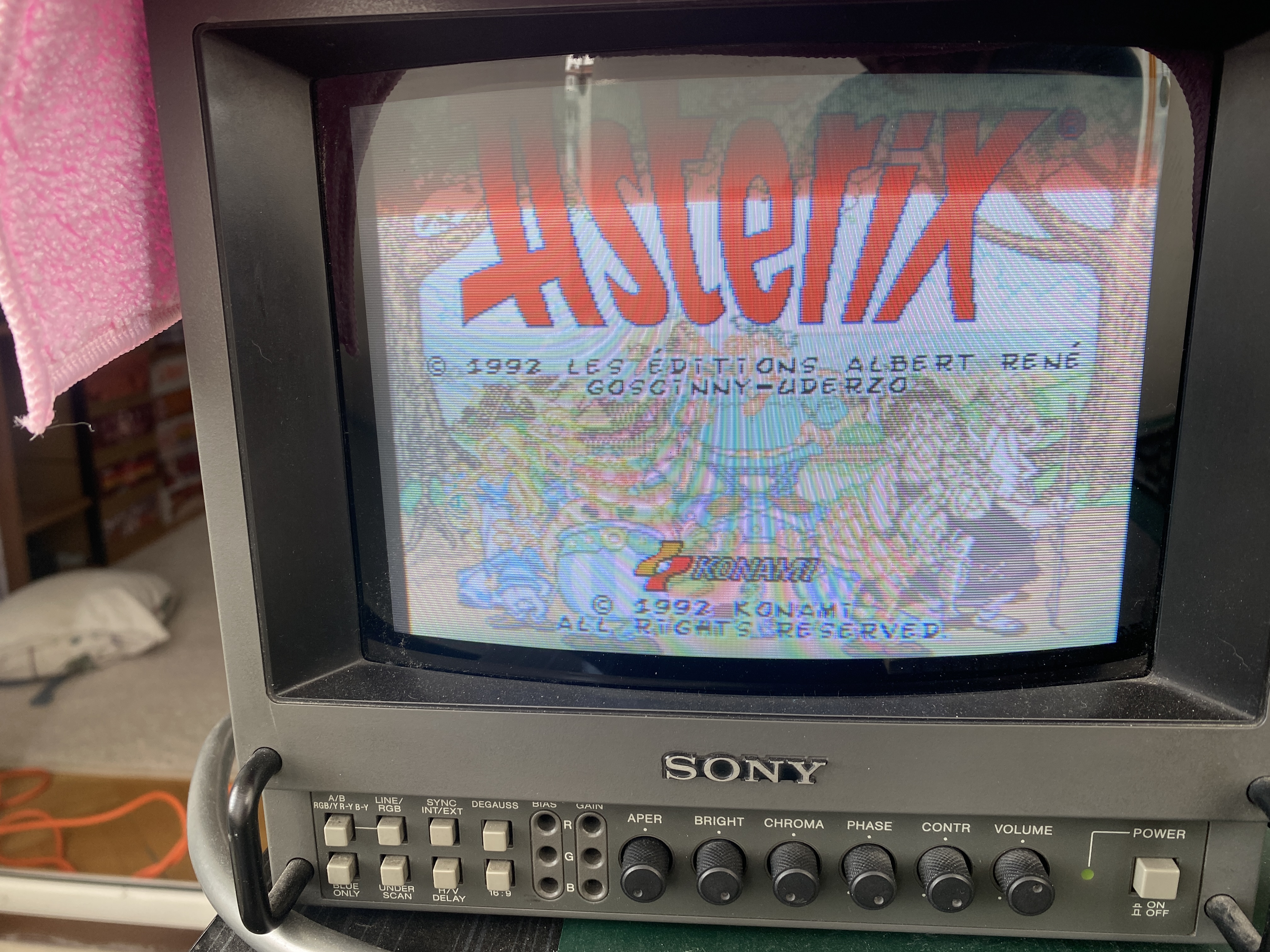

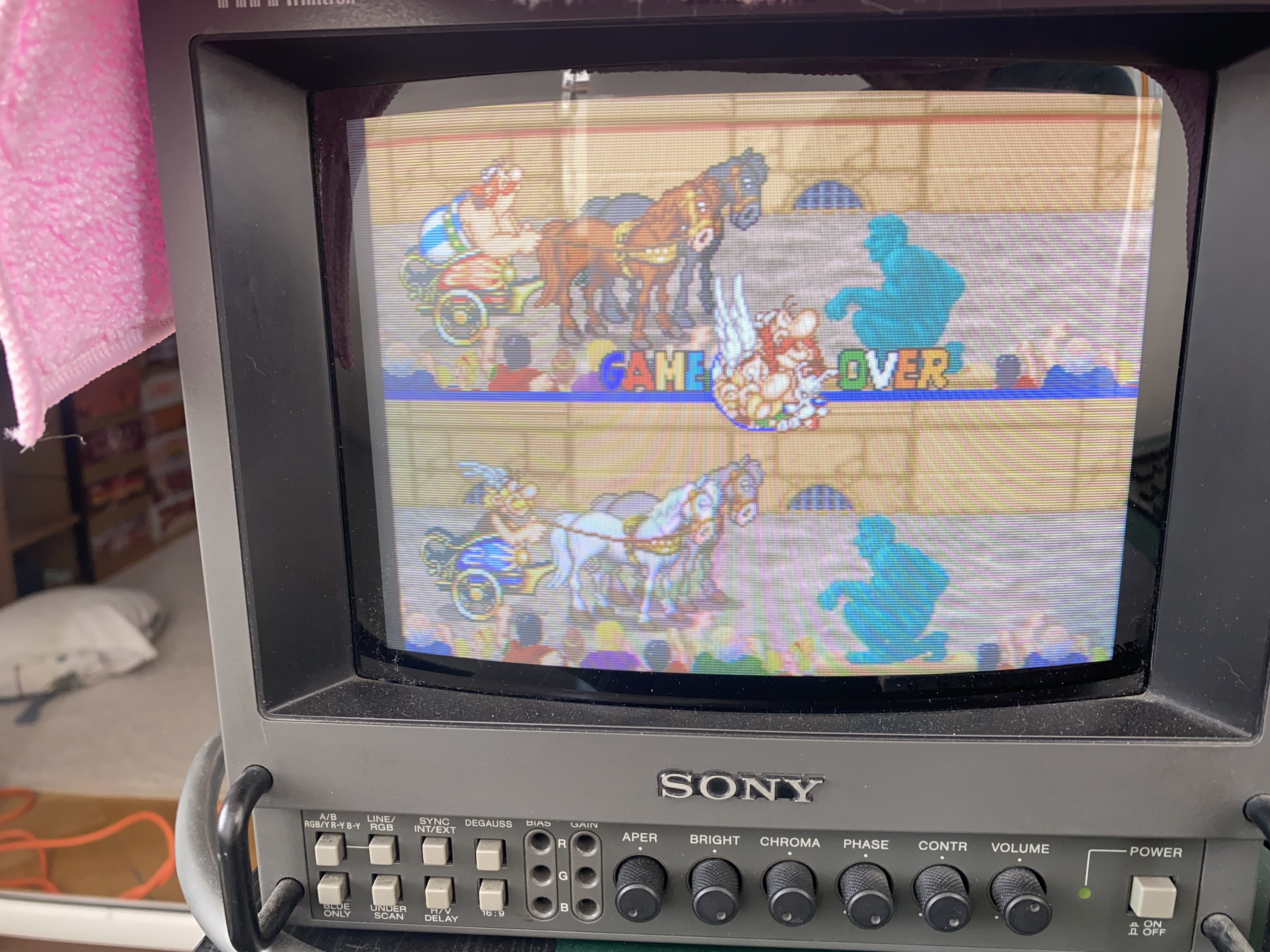

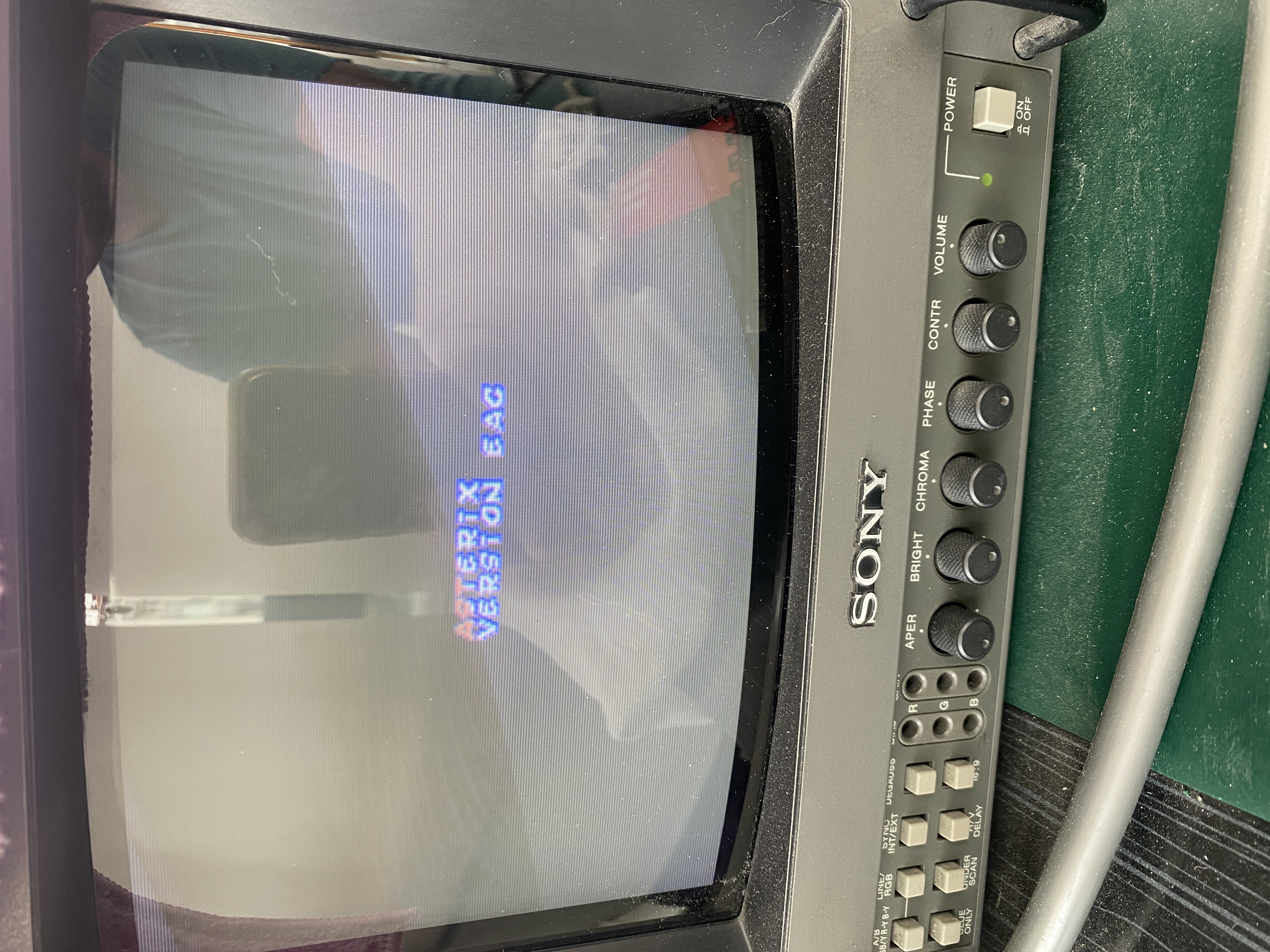

Şimdi ne oldu da çalıştı anlamadım

Ama çalıştı

Board'u bir süre (2 gün) dışarıda bıraktım sonra yine denedim yine çalışıyor. O IC'nin VCC'sini problamak bir şeyleri mi tetikledi ne yaptı fikrim yok ama çalıştı. Ben yine de bu board'u 1 ay sonra tekrar deneyeceğim. Şu an çalıştığı için o flip flop'u değiştirmedim.

Yorumlarınıza ve düzeltmelerinize açığım.
