bu arada connector için ipucu, alttaki bağlantılarla, üstteki bağlantılar aynı sinyali taşıyor.

hani sadece üstten ya da alttan da bağlansa olur gibi.

şu şekildeki bir connector iş görebilir. yapmak mesele tabii

Kod:

______________
|_          _|

ya da uzun bir edge connector alıp yavuzg'nin yaptığı gibi kesilebilir.

misal şu : http://www.aliexpress.com/store/product/Card-Edge-Connector-3-96mm-Pitch-30P-PCB-Soldering-Socket/221521_923731402.html


Aha, kesme biçme olmadan aşağıdakini kullanmak daha mantıklıymış

http://www.aliexpress.com/item/30Pcs-Lot-Free-Shipping-Card-Edge-805-Connector-2x6-Row-12Pin-3-96mm-Pitch-805-Connector/2047307145.html

[wizofwor]

malzemeler 10 tl'yi geçmez, delikli plakete yapılabilir, iş konnektörde bitiyor

Geçen hafta sadece o konnktörü (12'lisini) 9TL'ye aldım desem.

[g 600]

ebayda 20 tanesi birarada satılıyor, Simon link vermişti, alınıp paylaşılabilir, Tapuino projesinde de lazım olacak

http://www.ebay.com/itm/20pc-Card-Edge-Connector-LW-S6A2G-6Px2-pitch-3-96mm-Solt-Socket-Wire-solder-pin-/140910804524

10 tanesi birarada da varmış

http://www.ebay.com/itm/10-Card-Edge-Connector-LW-S6A2G-6Px2-Soldering-Slot-Socket-Pitch-3-96mm-UL-RoHS-/140386456279?pt=LH_DefaultDomain_0&hash=item20afaf52d7#ht_3569wt_683

[Simon (Özay Turay)]

Evet tanesi 2 liraya geliyor bu şekilde.

Bu arada benim konnektörler çoktan geldi. Çok hızlı gönderiyor bu eleman.

[gameretro]

ebayda 20 tanesi birarada satılıyor, Simon link vermişti, alınıp paylaşılabilir, Tapuino projesinde de lazım olacak

http://www.ebay.com/itm/20pc-Card-Edge-Connector-LW-S6A2G-6Px2-pitch-3-96mm-Solt-Socket-Wire-solder-pin-/140910804524

10 tanesi birarada da varmış

http://www.ebay.com/itm/10-Card-Edge-Connector-LW-S6A2G-6Px2-Soldering-Slot-Socket-Pitch-3-96mm-UL-RoHS-/140386456279?pt=LH_DefaultDomain_0&hash=item20afaf52d7#ht_3569wt_683

Toplu bir alım söz konusu olursa mutlaka beni de  listeye alın. Ne zamandır bu projeyi yapmak istiyorum vesile olur.

Saygılarımla.

[asit]

Abiler beni de unutmayın g600 un verdigi derve semasına bakınca uzaylı görnuş gibi oluyorum
ben devre şeması okuyamıyorum metallic in verdigi resimlerden bakarak yapım diyorum  o da olmuyor bu devre şeması  okumayı nasıl ögrenirim  ?

[wizofwor]

Bizim zamanımızda lise fizik dersinde vardı bu konular. Şimdiki durum nedir bilmiyorum ama en kolay şekilde yine doğru akım devreleri üzerine giriş seviyesinde kitaplardan öğrenebilirsin. Amaca hizmet etmesi açısından hobi elektronik kitapları da olabilir.

Ben İnternetteki dağınık bilgileri kendim toparlarım diyorsan işe diyot.net'ten başlayabilirsin. http://www.diyot.net/direnc.htm

[Simon (Özay Turay)]

Nasıl çalıştığını bilmesen bile şeması verilen bir devreyi bir araya getirebilirsin. Temel bazı şeyleri bilmen yeterli. İlk anda aklıma gelenler:

* AC ve DC farkı
* İki bacaklı bileşenlerde polarite (diyot bazı kondansatörler gibi ters bağlayamayacağın elektronik bileşenler var)
* Üç ve daha fazla bacaklı bileşenlerde pinlerin isimlendirmesi
* Entegrelerin yönü (yazıları doğru okuyacak şekilde tuttuğunda sol alt pin 1. pindir)
* En önemlisi de parçaların ne olduğunu tanıma

Doğru elektronik malzemeyi kullanmak için bilmen gerekenler:

* Elektronik bileşenlerin sınırları (maksimum voltaj, maksimum akım, çalışma sıcaklığı gibi bilgiler)

* Ohm Kanunu R(ohm) = V(volt) / I(amper)

* Güç Hesaplama P(watt) = V (volt) I(amper)  (1W direnç takman gereken devreye 1/4W direnç takarsan yanacaktır mesela)

[Metallic]

Teyp arabiriminin imalatı basitleştirilmiş, maliyeti daha düşük tek entegreli yeni bir versiyonunu hazırladım. Prototipi şu şekilde:

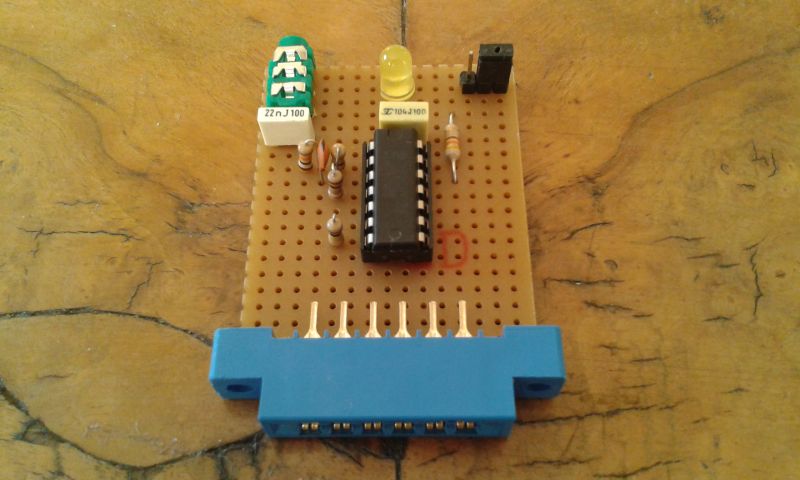

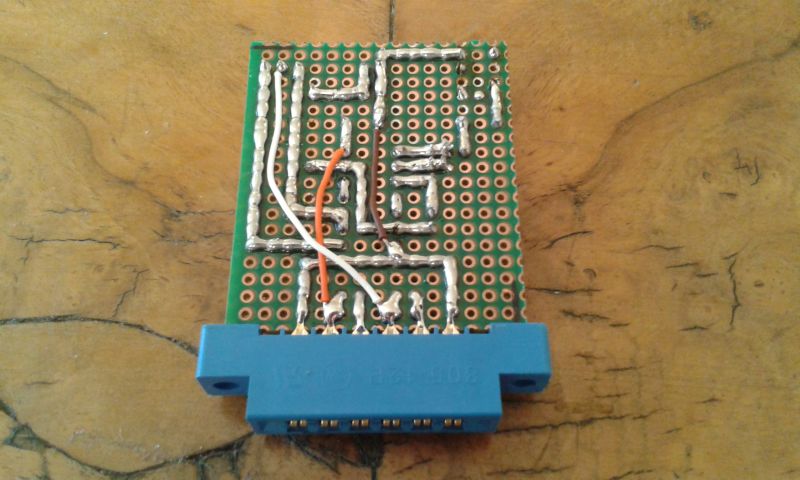

Eski versiyon ile karşılaştırmak için bir fotoğraf:




Yeni versiyonla birlikte "Bundan sonra senin adın TAPE64 olsun" diyerek arabirime bir de isim verdim =)

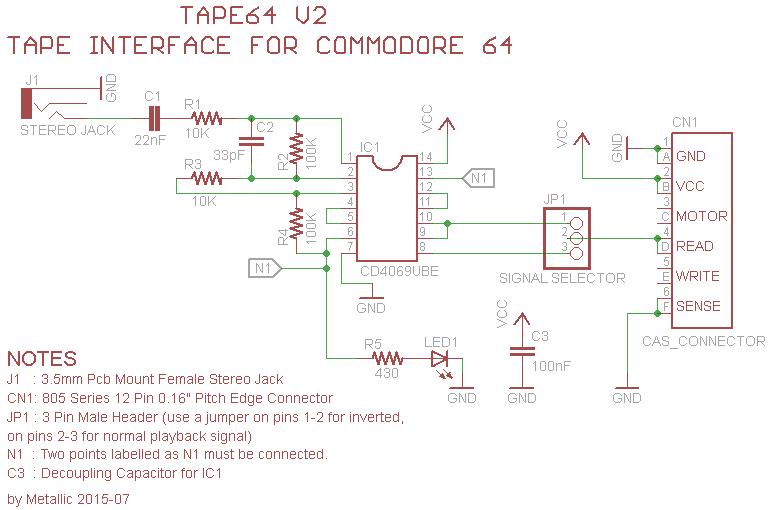

TAPE64 V2'nin şeması:


ve Eagle dosyaları:
https://www.dropbox.com/s/u30534wuij2efyg/tape64v2.zip?dl=1


Pcb'yi dirtypcbs'de bastırıyorum, sağolsun Simon'un bu konuda paylaştığı çok bilgi var. Pcb'ler şu an "at board house" durumunda görünüyor, yani gelmelerine en az bir ay var. Geldiklerinde sadece pcb olarak isteyenlere temin edebilirim, şu an için diy kit veya hazır ürün olarak satışını düşünmüyorum.

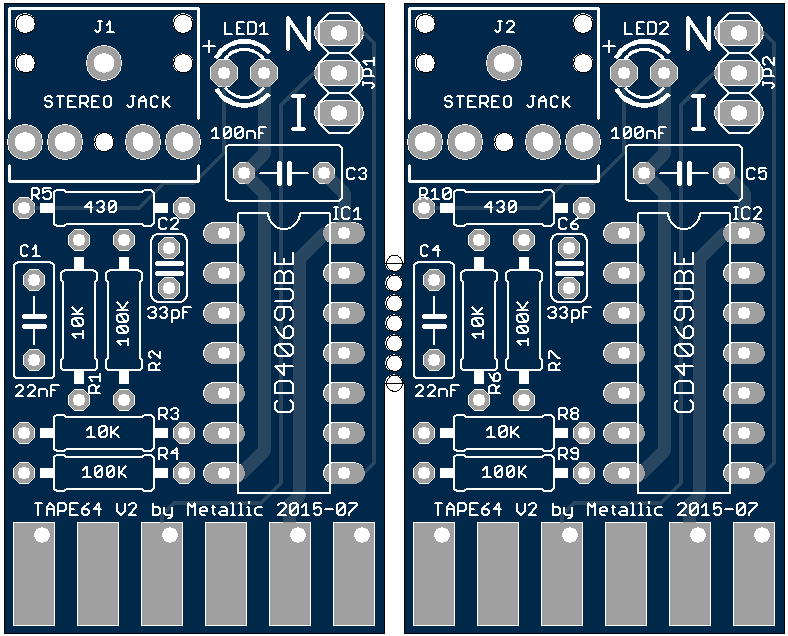

Panelized board'un önizlemesi:



EDIT:

Tape64 V2 pcb'si için ön sipariş listesi
1 adet pcb, kargo ücreti hariç 10TL'dir.
----------------------------------------------------
i_r_on
kirkoryan
Simon
joker_
byeni
barone
AmigaMan (x2)
asit
volkytolky
cihangirabi
malik
Metallic (pcb#13)
Levent
byeni
KNG (x2)

[i_r_on]

Teyp arabirimi alırım bir dal

Siz eagle kullanabilen uyelere destek olmamız lazım

Bir Opamp vardi ne oldu ona?

[Simon (Özay Turay)]

Bu güzel bir sürpriz oldu işte. Forumda güzel bir akım oluşturmanın verdiği mutlulukla DirtyPCBs.com'dan ikinci parti Tapuino PCB'lerin gelmesinin verdiği mutluluk üst üste bindi mutluluk patlaması oluştu.

Bu forumu çok seviyorum.

[Metallic]

Bir Opamp vardi ne oldu ona?

Gerek yokmuş LM358 opamp'e, ben de iptal ettim =) Burada ki espri CD4069 hex inverter'da saklı. CD4069'da bir kapının çıkışını bir dirençle o kapının girişine bağladığında o kapı analog çıkış veriyor ve linear amplifier olarak çalışmaya başlıyor. Kapıları normal olarak kullanırsan da hex inverter olarak çalışıyorlar. İkisi bir arada entegre yani =) Yalnız CD4069UB serisini (UnBuffered) kullanmak gerekli, buffered olan CD4069B serisi tahminen burada işe yaramaz. CD4069UBE bize gerekli olan plastik dip kılıflı entegre. Ayrıntılı bilgiler şurda:
http://www.talkingelectronics.com/ChipDataEbook-1d/html/4069.html

edit: CD4069B serisini buffered olarak düzelttim.

[Metallic]

Bu güzel bir sürpriz oldu işte. Forumda güzel bir akım oluşturmanın verdiği mutlulukla DirtyPCBs.com'dan ikinci parti Tapuino PCB'lerin gelmesinin verdiği mutluluk üst üste bindi mutluluk patlaması oluştu.

Bu forumu çok seviyorum.

Sayende biz de açtığın yolda ilerliyoruz. Esasında kimse senin gibi bu tür bilgileri paylaşmaz. Mesela Amibay'deki Tapuino konusunda pcb'leri hazırlayıp satan spcbm diye biri var, Tapuino'nun yaratıcısına bile pcb'leri nerede bastırdığını açıktan yazmamıştı, özel mesajla söylemişti. Şanslıyız ki bu forumda sen varsın =)

[kirkoryan]

Ooo bu çok güzel olmuş ellerine sağlık @Metallic,o zaman sipariş listesine bende adımı yazdırayım ve 1 adet bende rica edeyim teşekkürler

[Metallic]

Ooo bu çok güzel olmuş ellerine sağlık @Metallic,o zaman sipariş listesine bende adımı yazdırayım ve 1 adet bende rica edeyim teşekkürler

Teşekkürler kirkoryan =) 10 adet 5x5cm panelized board bastırıyorum, toplam 20 adet pcb ediyor, sanırım bu yeterli olur. Tapuino furyasından sonra Tape64'e pek rağbet olmaz gibi geliyor bana ama bakalım =)
