evreno
Deneyimli
*****
Mesaj Sayısı: 1.059



Üyelik Bilgileri
« Yanıtla #225 : Ağustos 14, 2016, 11:42:45 ÖÖ »

JVC AV-28BDEPS
Tv gayet güzel arcade monitörden farkı yok
Logged
ssaylanc
Üye
***
Mesaj Sayısı: 234



Üyelik Bilgileri
« Yanıtla #226 : Ekim 09, 2016, 05:50:01 ÖÖ »

Bu kabinlerden nerede bulabilirim?
Logged
evreno
Deneyimli
*****
Mesaj Sayısı: 1.059



Üyelik Bilgileri
« Yanıtla #227 : Ekim 09, 2016, 16:17:45 ÖS »

Bu kabinlerden nerede bulabilirim?

bir ara satan kişiler vardı fakat şuan nerden bulunabilir bilmiyorum
Logged
evreno
Deneyimli
*****
Mesaj Sayısı: 1.059



Üyelik Bilgileri
« Yanıtla #228 : Kasım 03, 2016, 11:34:30 ÖÖ »

arkadaşlar merhaba;

pc den jammaya bağlantı için devre tasarımını yapıyorum
fakat kafamda takılan bir konu var
konu için daha önce araştırması yada bilgisi olan varsa yardımcı olabilirmi

pc den stereo ses çıkışı var jamma standardı ise mono
pc den çıkan stereo sesi stereo amfi ile güçlendirip jamma ya vermek için
mono ya dönüştürmek gerekiyor, bu konuda ne yapmak gerekir?

hazırlanacak devrede jamma standardı için mono çıkış ile ayrıca opsiyon olması açısından stereo çıkış da yapmak istiyorum
stereo çıkış zaten mevcut onda sıkıntı yok ama bunu monoya sıkıntı yaratmayacak şekilde nasıl dönüştürmek gerekir?

kullandığım amfi

http://tr.aliexpress.com/item/1set-TDA7297-amplifier-board-spare-parts-dc-12v-grade-2-0-dual-audio-encoding-15w-electronic/32651506352.html
« Son Düzenleme: Kasım 03, 2016, 13:51:04 ÖS Gönderen: evreno » Logged
cengizermis
Uzman
*****
Mesaj Sayısı: 2.537



Üyelik Bilgileri WWW
« Yanıtla #229 : Kasım 03, 2016, 12:13:53 ÖS »

bence güçlendirmeden cross kablo yapıp daha sonra tek kanalda ampflikasyon yaptırabilirsin.
Logged

-Cengiz's- Retro Game Room @youtube:
http://www.youtube.com/user/cengizermis1
cengizermis
Uzman
*****
Mesaj Sayısı: 2.537



Üyelik Bilgileri WWW
« Yanıtla #230 : Kasım 03, 2016, 12:19:12 ÖS »

Stereodan monoya dönüştürmek için şunu kullanmıştım başka bir iş için. sonrasında amfinin iki tarafına da mono vermiştim. her bir hoparlör her iki kanalı da veriyordu.
Logged

-Cengiz's- Retro Game Room @youtube:
http://www.youtube.com/user/cengizermis1
evreno
Deneyimli
*****
Mesaj Sayısı: 1.059



Üyelik Bilgileri
« Yanıtla #231 : Kasım 03, 2016, 12:51:44 ÖS »

cengiz selam
amfinin çıkışında bu işi yapabilirsem
stereo ve mono çıkışı seçenekli olarak kullanabilme imkanı daha iyi olabilir diye düşünüyorum
paylaşımını nette bende gördüm
kafamı karıştıran kullanılan direnç değerleri aslında
amfinin çıkış gücüne göre değerin değişmesi gerekir sanırım

@yavuzg üstad stereo çıkış veren arcade boardların jammaya bağlantısı nasıl oluyor? bu konuda herhangi bir bilgin var mı?
Logged
yavuzg
Genel Yönetici
*****
Mesaj Sayısı: 4.989



Üyelik Bilgileri
« Yanıtla #232 : Kasım 03, 2016, 21:00:52 ÖS »

@yavuzg üstad stereo çıkış veren arcade boardların jammaya bağlantısı nasıl oluyor? bu konuda herhangi bir bilgin var mı?

Dediğin gibi, JAMMA = mono audio.

Eğer bir arcade PCB stereo ses çıkışını JAMMA kablolaması üzerinden yapmaya çalışırsa onun adı JAMMA olmuyor artık.

Örneğin NeoGeo 2,4 veya 6 slot'lar JAMMA standardını hiçe sayarak normalde sadece mono hoparlör bağlanması gereken JAMMA ses pinlerine (L, 10 pinleri) stereo ses için kullanır.

Kısaca bu işin sonu yok. Herşeye uygun bir çözüm yok. Kafana göre (NeoGeo'nun yaptığı gibi örneğin) yapabilirsin ancak onun adının "JAMMA" olmayacağını kabullenmen lazım.

PC-to-JAMMA adaptöründe kullanacağın ses amfisini seçerken, JAMMA standardında kablolaması yapılmış standart bir kabine takıldığında kabindeki hoparlörü patlatmayacak ve/veya kendini havaya uçurmayacak bir yapıda olmasına dikkat etmen lazım.

Analog audio elektroniği konusunda uzman değilim ancak linkini paylaştığın devrede kullanılan amfi entegresini gözüm pek tutmadı. Özellikle açılış ve kapanışta "PAT ÇAT" sesleri olmasın diye microdenetleyeci ile Stand-by konuma falan almalısınız falan diyor datasheetinde...

Datasheet'inde hem stereo hem mono kullanımı destekleyen bir çip kullanılmış tasarımda bir amfi devresi kullanmanda fayda var.

Örneğin (Bunu kullan demiyorum, sadece bildiğim için) HA13001 amfi entegresi Capcom CPS1 ve CPS2'lerde kullanılıyordu diye hatırlıyorum. Hem stereo hem de mono bağlantıyı destekleyen bir çip. Ama eski sanırım, üretimi devam etmiyor olabilir...

Logged

evreno
Deneyimli
*****
Mesaj Sayısı: 1.059



Üyelik Bilgileri
« Yanıtla #233 : Kasım 03, 2016, 22:51:49 ÖS »

jamma standardında yapmak için cırmaladım o kadar o yüzden standarda devam edeceğim

bende araştırdım baya mesajımı yazdıktan sonra

sega oyun kartı ile kullanılan bir amfi var elimde mono amfi onu kullanacağım bütünleşik devre den de vazgeçtim çünkü bu işin gerçekten bir standardı yok ayrı devrelerle istek ve tatmin durumuna göre yapılması gerekiyor

benim şuan ki planım kontrol devresini ayrı yapmak bir nevi ipac
amfiyi ayrı olarak tutmak ve vga2jamma için ihtiyaç duyduğum devreyi ayrı yapacağım

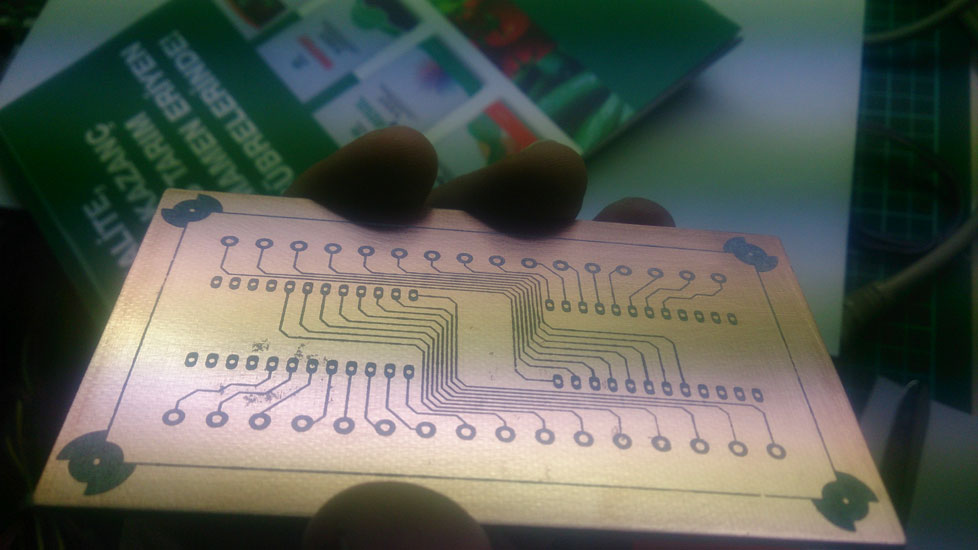

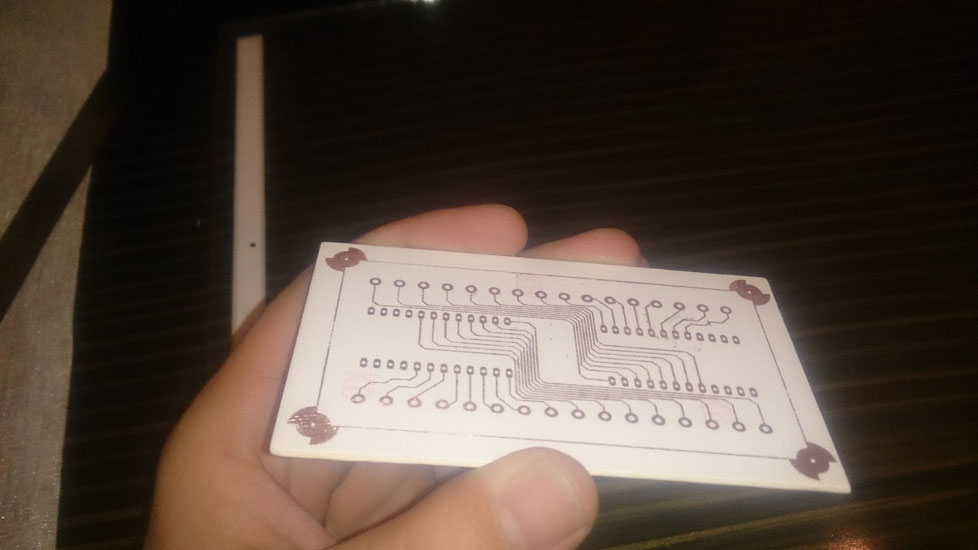

az önce kontrol devresini pcb ye aktardım evde tuz ruhu kalmamış eritemedim yarın kısmetse

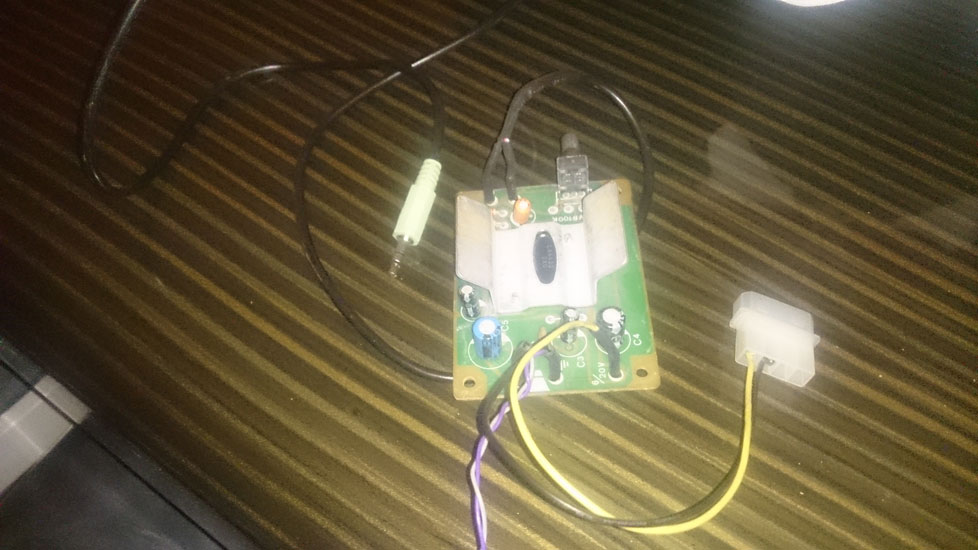

kullanacağım amfi LA4422

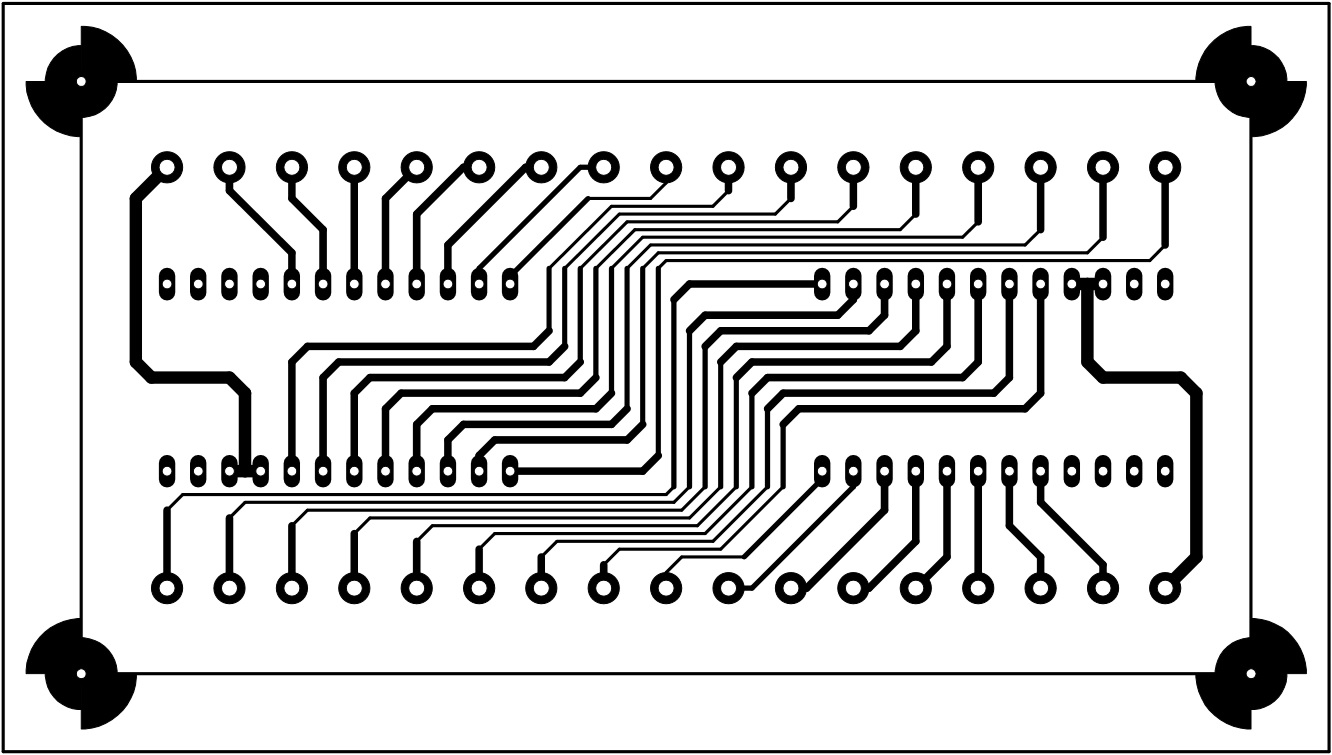

controller devresi
6cm x 10cm boyutlarında oldu
PDF dosyası :
https://docs.google.com/uc?id=0B8rG9Be9SBpgeXBISmN1cWVmcTA

baskı gayet iyi aktarıldı yakın foto çekip fotodan hatları incelemek mercekten daha rahat oluyor

Logged
evreno
Deneyimli
*****
Mesaj Sayısı: 1.059



Üyelik Bilgileri
« Yanıtla #234 : Kasım 03, 2016, 23:02:18 ÖS »

bu arada HA13001 de inceleyeceğim aliexpress de birçok satıcı tarafından satılıyor demek ki hala kullanımı belki üretimi de var

bilgilendirme için teşekkürler
Logged
evreno
Deneyimli
*****
Mesaj Sayısı: 1.059



Üyelik Bilgileri
« Yanıtla #235 : Kasım 04, 2016, 11:02:21 ÖÖ »

pcb de düzeltmeler yaptım simetrik olsun diye

Not : tekrar güncelleme yapıldı, GND hattı eklendi



EAGLE pcb dosyası
https://docs.google.com/uc?id=0B8rG9Be9SBpgN0pmQktmZDlpRW8

PDF dosyası
https://docs.google.com/uc?id=0B8rG9Be9SBpgUVVIVkswd3FxR1k

bu arada pdf dosyasını yazdırınca normalden biraz küçük çıkıyor
EAGLE da bu işi nasıl yapıyoruz PDF gerçek ölçülerde nasıl hazırlanabiliyor
« Son Düzenleme: Kasım 06, 2016, 01:38:00 ÖÖ Gönderen: evreno » Logged
evreno
Deneyimli
*****
Mesaj Sayısı: 1.059



Üyelik Bilgileri
« Yanıtla #236 : Kasım 06, 2016, 00:23:38 ÖÖ »

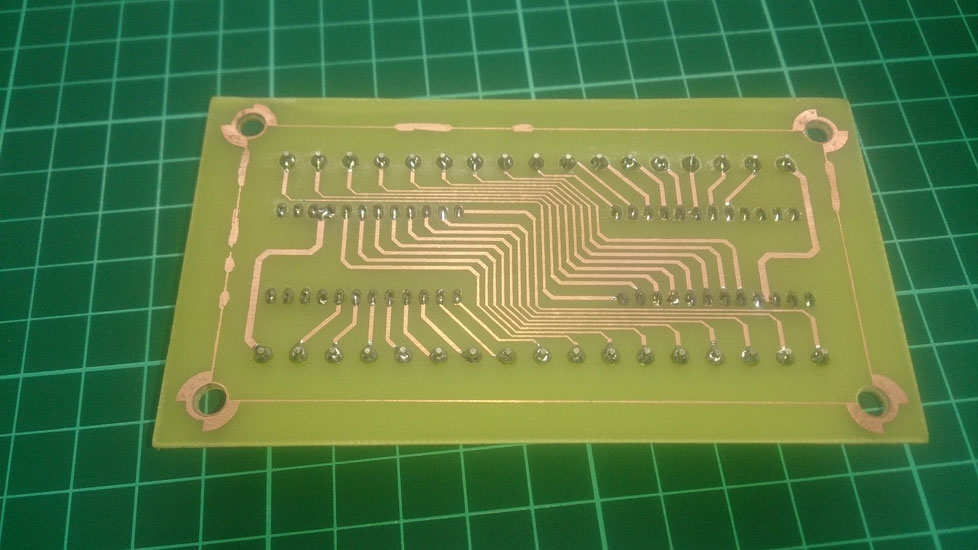

PC2JAMMA kontrol devresinin plakete aktarımını yaptım



genel olarak iyi görünüyordu, ufak tefek sıkıntıları vardı sadece gördüğüm
sorun etmeyip, eritme sonrasında rötuşlarım diyerek

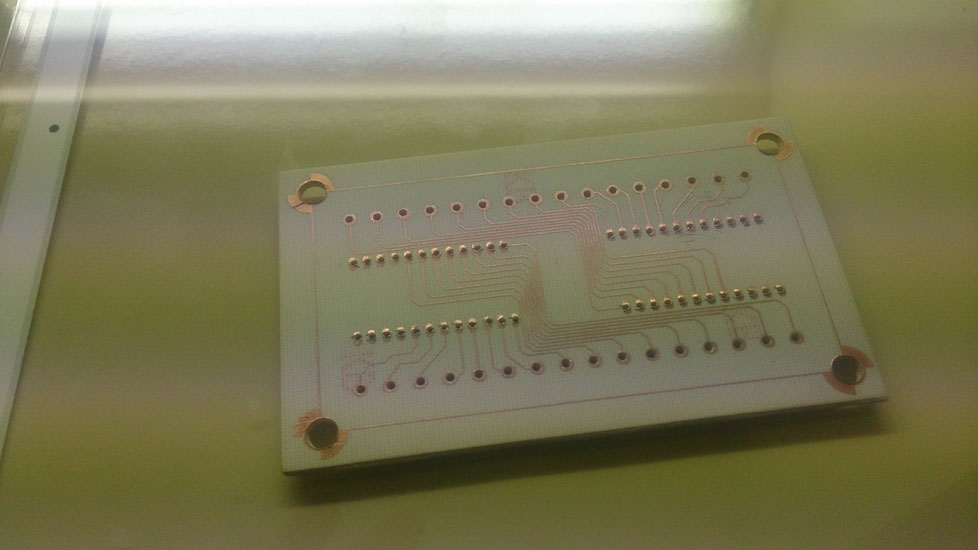

tuzruhu/perhidrol karışımı ile plaketi erittim



eritme sonrasında bazı sorunlu olan yerlerde, bakır kalmıştı maket bıçağı ile kazıyarak aldım
plaketin deliklerini açtım

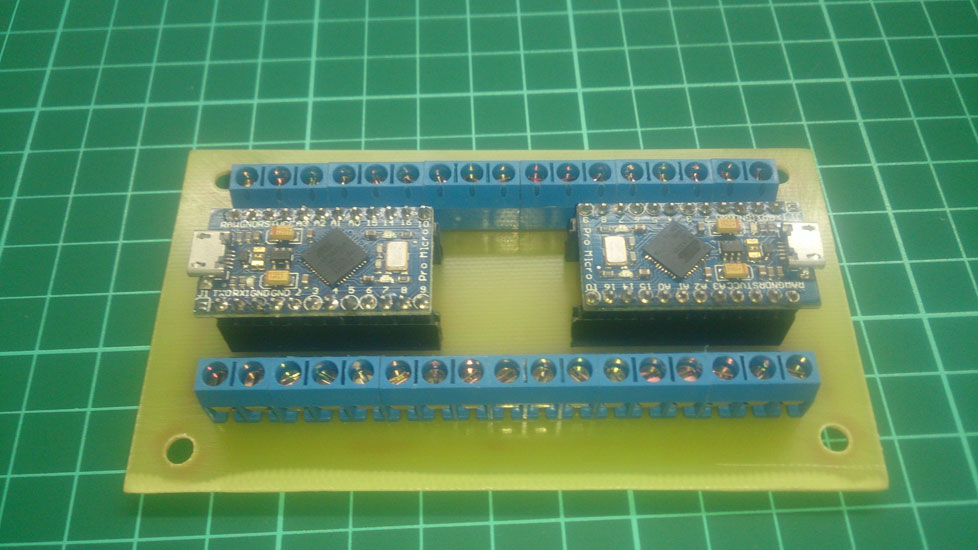

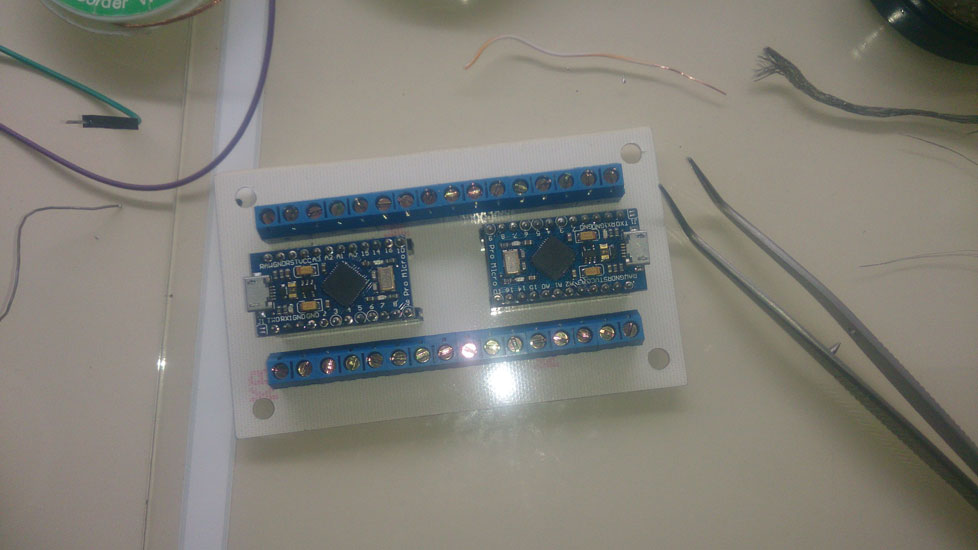

parçaların montajlamasını yaptım

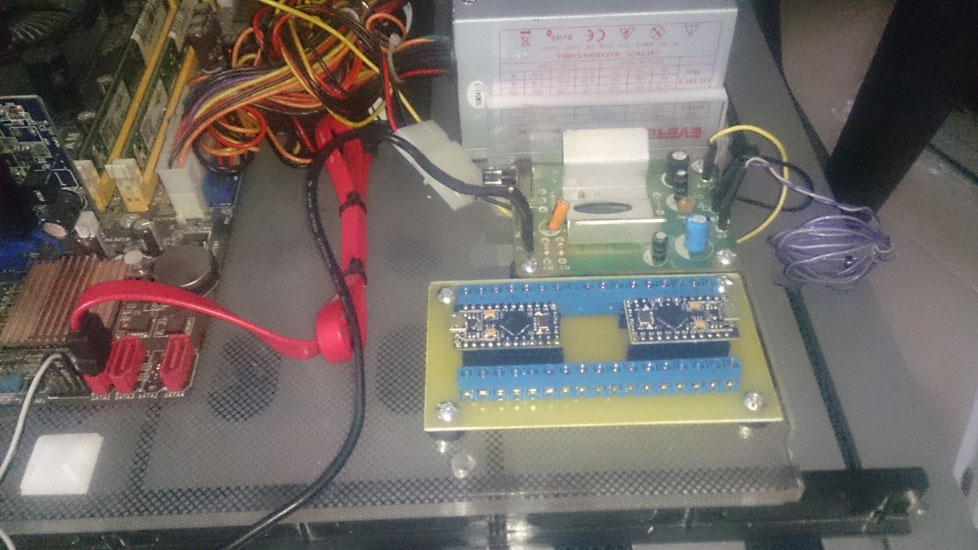

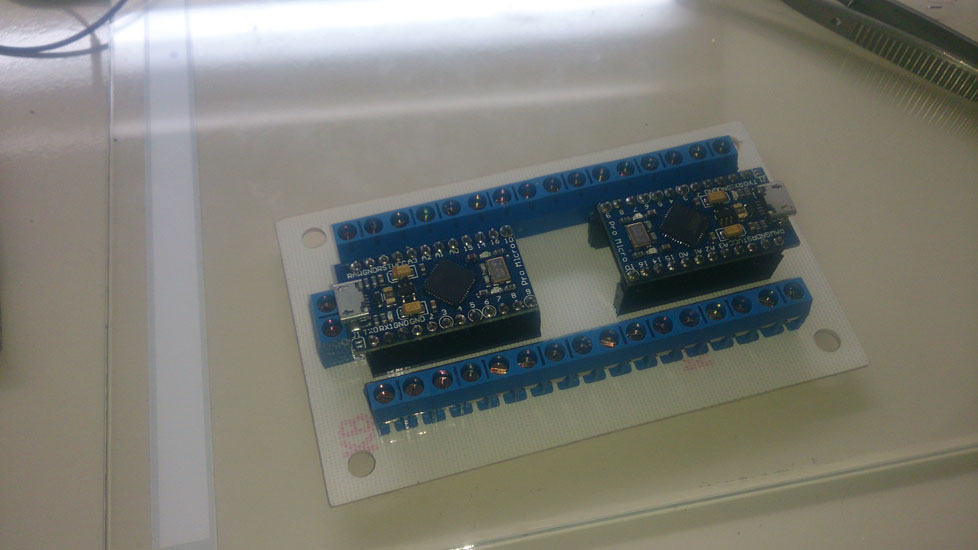

buraya kadar her şey güzel, montaj sonrası ipac tarzı bir şey çıktı ortaya
ve gayet güzel görünüyor, ama ama ama!..

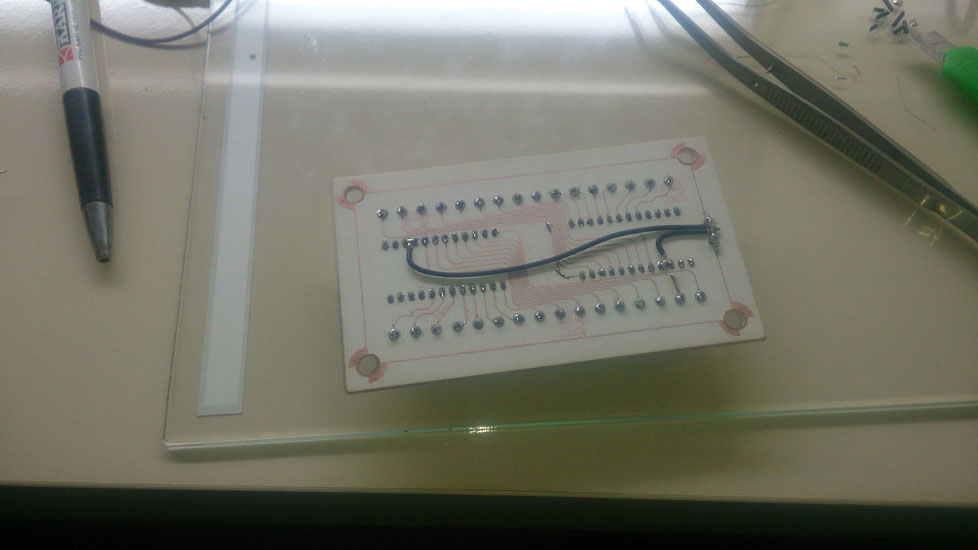

gelelim büyük fiyaskoya, nasıl böyle bir hata yaptım bilmiyorum kafa uçmuş anlaşılan



yukarı da ki resim ile bir önceki resim arasında ki farkı fark edebildiniz mi?
fazladan eklenen bir klemens nedir bu klemens dersek
devrede GND için uç çıkarmayı unutmuşum, sıçtık dedim
baştan tekrar pcb hazırlamayı gözüm kesmedi, e ne yapacağım diyerek
uygun bir yere klemens için delik açıp GND hatlarından kaçak hat çeker gibi kablolama yaptım



şimdilik bu şekilde işi çözümledim, daha sonra belki yeni bir pcb hazırlarım
paylaştığım çizimleri kullanacak olanlar dikkat etsin
birazdan güncellerim tasarımı da

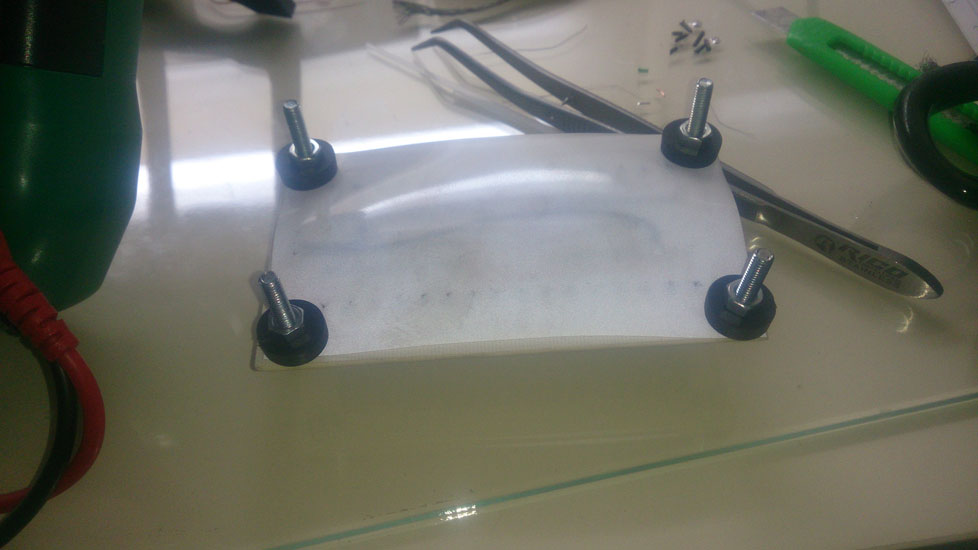

alt yüzeye de bir şeylerle temas etmesin diye
lcd  panellerin içerisinden çıkan bir plastik var ince kağıt gibi, ondan kesip deliklerini açtım


Logged
Heroman
Deneyimli
*****
Mesaj Sayısı: 1.003



Üyelik Bilgileri
« Yanıtla #237 : Kasım 06, 2016, 09:39:09 ÖÖ »

Evren guzel görünüyor eline saglik ipacle arasinda hiçbir fark yok sanirim
Logged
evreno
Deneyimli
*****
Mesaj Sayısı: 1.059



Üyelik Bilgileri
« Yanıtla #238 : Kasım 06, 2016, 10:37:19 ÖÖ »

Evren guzel görünüyor eline saglik ipacle arasinda hiçbir fark yok sanirim

Saol kardeşim
Ipac Joystick olarak da çalışabiliyor
Birde tuş ayarları yapılabiliyor
Bu cihazda tuş ayarları programlarken ayarlanıyor
Çok eksikliği hissedilecek şeyler değil aslında
Logged
evreno
Deneyimli
*****
Mesaj Sayısı: 1.059



Üyelik Bilgileri
« Yanıtla #239 : Kasım 06, 2016, 22:27:22 ÖS »

pcb yi yeniden hazırladım içime sinmedi biraz takıntılı olduğum için
cillop gibi oldu bu sefer ki







kodları bağlantı dizilimine göre güncelledikten sonra
kod ve programlama detaylarını paylaşacağım
Logged
