[i_r_on]

ÖNEMLİ : Kartuşun kullanımı ile ilgili detaylar için mesajın altına bakın.





Kartuşun gelişme aşamalarını adım adım anlatan ana konu şurada : http://www.commodore.gen.tr/forum/index.php?topic=11034.0

Kısaca özet geçeyim,

Soru : IRQHack64 nedir?
Cevap : Temelde Bir arduino pro mini, bir adet micro sd kart modül ve bir adet de 27C512 64kx8bit eprom'dan müteşekkil C64 kartuşudur.

Soru : Ne işe yarar?
Cevap :
1. Üzerinde Menü/Reset butonuna uzun süreli basılmak suretiyle pahalı bir reset butonu olarak kullanılabilir.

2. Tek parça halindeki prg formatındaki C64 oyun / program / müzik vesaire dosyaları micro sd karttan c64'e hızlıca yüklemeye yarar. (Reset vs. hariç 20k / saniye gibi bir hızla)

3. Usb2ttl kablosu yardımıyla arduino üstündeki yazılım güncellenebilir. Ayrıca yine bu kablo ile pc üstünden kartuşa (dolayısıyla c64'e) çalıştırılmak üzere program gönderilebilir.


Soru : Ne yapmaz?
Cevap : Multi Ice, FC serisi kartuşlar gibi genel amaçlı kartuş fonksiyonları yoktur.

Soru : İstenirse daha başka neler yapabilir?
Cevap : Dekoratif amaçlı masaüstünde yahut buzdolabı üstünde magnet ile kullanılabilir

Şaka bir yana, yazılım geliştirilirse mikro sd kart'tan veya PC'den 1541'e disk imajı aktarmakta kullanılabilir. Yine aynı şekilde yazılım geliştirilirse PRG dışındaki C64'e has dosya formatlarını oynatmak için destek eklenebilir. Yine aynı şekilde yazılım geliştirilirse c64'de çalıştırılan bir program için usb bağlantısı sayesinde bir debug aracı olarak da kullanılabilir.

Soru: Peki nasıl görünüyor bu meret?

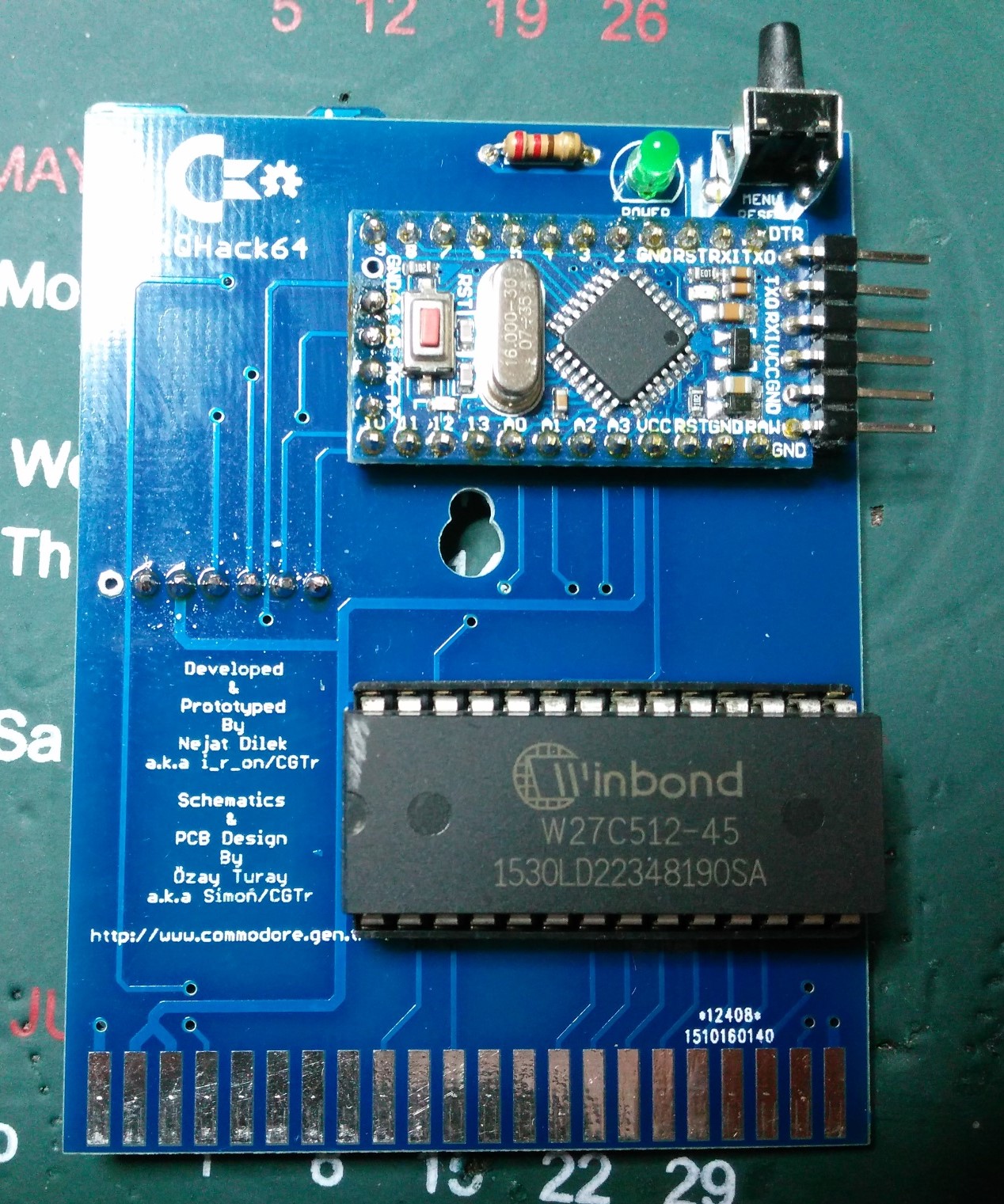

Cevap : PCB'yi tasarlamış olan Özay'ın monte ettiği bir tanesinin görüntüsü aşağıdaki şekilde.  (C64'e takmasan da alıp duvarına asarsın, o kadar şık )






Soru: Bırak şimdi tatavayı, çalışırken görebiliyor muyuz?
Cevap :
Genel çalışma şekli



Prototip üstünde Pc'den program transferi (komut satırından çalışan bir programla yapılabiliyor)




Soru: Önsipariş demişsin o nasıl olacak?
Cevap : Yeterli talep gelmesi durumunda pcb ve malzeme siparişi vereceğim. İşsiz bir tanıdığıma lehim yapmayı öğretip ona monte ettirmeyi düşünüyorum. (Öğrendiğinde benden iyi lehim yapacağını düşündüğüm birisi)

Soru: Fiyatı ne olacak?
Kargo hariç : 64 TL

Soru: Şimdi sipariş versek ne zaman elimize geçer?
Cevap : Pcb'lerin tedarik süreci ortalama 1 ay. Diğer malzemelerle beraber düşünüldüğünde min. 35-40 gün gibi bir süre söz konusu.

Önsipariş listesi
-----------------------


1. byeni - 1 - Gönderildi
2. asit - 1 - Gönderildi
3. sonytech - 1 - Gönderildi
4. Tesellum - 1 - Gönderildi
5. ilkerficicilar - 1 - Gönderildi
6. leviathank - 1 - Gönderildi
7. toddler - 1 - Gönderildi
8. wizofwor - 1 - Gönderildi
9. cihangirabi - 1 - Gönderildi
10. dvdhacker - 2 - 1 adet gönderildi
11. WildLord - 2 - Gönderildi
12. yucelbilik - 1 - Gönderildi
13. jacknife - 1 - Gönderildi
14. mrmojorisin - 1 - Gönderildi
15. savagery - 1 - Gönderildi
16. Commandate - 1 - Gönderildi
17. emintolga - 1 - Gönderildi
18. arnavutrafet - 1 - Gönderildi
19. AmigaMan - 1 - Gönderildi
20. g 600 - 1 - Gönderildi
21. zanpinoz - 1 - Gönderildi
22. Voltron - 2 - Gönderildi
23. perpetual_007 - 1 - Gönderildi
24. KNG - 1 - Gönderildi
25. gameretro - 1 - Gönderildi
26. kaizen71 - 1 - Gönderildi
27. hakkan - 1 - Gönderildi
28. POLAT27 - 2 - Gönderildi
29. guru68 - 1 - Gönderildi
30. 2019 - 1 - Gönderildi
31. dodogildo - 1 - Gönderildi
32. MeG - 1 - Gönderildi
33. phantom - 1 - Gönderildi
34. merty - 1 - Gönderildi
35. ateskd - 1 - Gönderildi



PS1 : Fotoğraflarda göründüğü şekli ile plastik kutusuz ve micro sd kart olmadan gönderilecektir.
PS2 : Elde edilecek gelirin bir bölümü (Özay ile aramızda anlaşacağız ) Özay Turay'a gidecektir.
PS3 : Özay pay kabul etmedi, kartuşun gelirleri kayınbirader'e kaldı



Kartuşun kullanımı şu şekilde,

1. Bir adet mikro sd kart'a ihtiyacınız var. Pc'ye takıp FAT olarak formatlamanız gerekiyor bu kartı.

2. D64 / T64 dosyalarının içinden çıkan yahut hali hazırda elinizde olan program dosyalarını sd kartta istediğiniz klasör yapısında aktarın. Yine aynı şekilde 8k / 16k'lık crt uzantılı kartuş imajlarını da atabilirsiniz.

Bu iş için DirMaster programını tavsiye ederim : http://style64.org/dirmaster

Dosyaları attıktan sonra FAT yapısı dosyaları sıralı tutmadığı için opsiyonel olarak bir sıralama programı kullanabilirsiniz.


Örn. Fat Sorter programı : Fat Sorter
veya Özay'ın daha önce paylaştığı şu : http://www.commodore.gen.tr/dosyalar/simon/Tapuino/Files/FolderSort.zip

Kısıtlar :
1. Sd kart içinde en derin dizin yapısı 200 karakter civarı olmalı.
2. Arduino'nun kısıtlı hafızasından ötürü bir dizinde en fazla 255 dosya listeler kartuş. Daha fazla dosya koymayın. Örn. oyunları Games diye bir klasör altında alfabenin harflerinin altında saklayabilirsiniz. Klasör sayısında yahut genel olarak dosya sayısında başka bir kısıt yok.

3. Sd Kart'ı kartuşa, kartuşu C64'e takın. Bazı pcb'ler kartuş yuvasına tam oturmayabilir. Yarım mm gibi bir fazlalık var sanırım, bir defa taktıktan sonra sıkıntı olmuyor yahut kartuşun expansion port'a girdiği sağ ve sol tarafından çok hafif eğeleyebilirsiniz.

4. C64'ü açtıktan sonra kartuş üstündeki butona hızlı tek basış karşınıza menüyü getirir. Menü ekrana geldikten sonra dosya listesini arduino'dan çekmek için ekran gidip gelecek. Bu gayet normal bir durum.

5. Menüdeyken + / - tuşları sırasıyla menüde yukarı / aşağı gezinmeyi sağlar. Return tuşu ile bir dizinin içine girebilirsiniz yahut bir program veya kartuş imajı üstündeyseniz bunun yüklemesini yapar. < ve > tuşları ile de birden fazla sayfada içerik söz konusu ise bunlar arasında gezinebilirsiniz.


Kartuş üstündeki butona anlık değil, biraz uzunca basarsanız c64'ü resetleme fonksiyonuna sahip olursunuz.&nbsp;

2 saniyeden uzun süre ile basıp bırakırsanız son yüklediğiniz program otomatik olarak c64 açılışında çalışacak şekilde ayarlanır. (Autoboot)

Autoboot özelliğini kaldırmak için C64'ü açın, kartuş üstündeki butona tek tık yapıp menüyü açın. Menüde iken 2 saniyeden uzun süre bastığınızda autoboot özelliği iptal olur.

Bu mesajın ekindeki keybooter.prg'yi sd kartın kök dizinine atıp autoboot olarak ayarlarsanız 0,1,2,3,4,5,6,7,8,9 tuşlarının her birine açılışta hızlıca erişebileceğiniz programlar atamanız mümkün olur.
sd kartın kök dizinine istediğiniz programları, 0.prg, 1.prg...9.prg şeklinde kaydedin ve c64'ünüz açılırken ilgili tuşa basılı tutun. Açılışta ayarladığınız program çalışacaktır.

Örn. 0 tuşunda synth cart'ı çalıştırmak istiyorsanız, synth cart'ın prg dosyasını 0.prg olarak sd Kart'a atın. keybooter.prg'yi üstte açıkladığım gibi IrqHack64 menüsünden çalıştırdıktan sonra kartuşun üstündeki butona 2 sn.'den uzun süre basın. C64'ü kapatın, tekrar açtığınızda 0 tuşuna basılı tutun. Synth cart programı çalıştıracaktır. (Program ismini örnek verdim, crt dosyaları hariç kartuşun çalıştırdığı tüm programları bu şekilde çalıştırabilirsiniz)

Programlama bilginiz varsa kartuşta çalışan menü, eprom'daki loader, arduino'ya yüklenip c64'te çalışan launcher gibi detayları değiştirip kartuşu kendinize özelleştirebilirsiniz.

Tüm source'lar şurada : https://www.tepetaklak.com:8443/svn/Public

Kartuşun üstünde yüklü gelen Wizofwor'un menüsünün source'ları ise şurada : https://github.com/wizofwor/irqHack64/tree/master/Browser

not: Son bir kaç değişiklik iki tarafta da yok. Yakında güncellenir.

Son olarak kartuşun arduino üstünde yüklü gelen menü yazılımından farklı bir menü yazılımı çalıştırma özelliği de mevcut. Yeni yayınlanan bir menü versiyonuna geçmek için size sağlanan irqhack64.prg isimli menü yazılımını sd Kart'ın kök dizinine atmanız yeterli. Bu mesajın ekinde yer alan dosyalar güncel olan dosyalar değil. Onları dikkate almayın.

Turbo menüye sahip son sürüm yazılıma aşağıdaki linkten erişebilirsiniz.
http://www.tepetaklak.com/data/IRQHack64Turbo.zip

Eski kartuşunuzu güncellemeyecekseniz yukarıdaki zip içinde sizin için gerekli tek dosya iki menü seçeneğinden biri.

C64\Menü\I_R_on\irqhack64.prg
C64\Menü\wizofwor\irqhack64.prg

Bunlardan birini sd Kart'ınızın kök dizinine kopyalayın. Turbo moda sahip yeni versiyonda kartuş üstünde yüklü menü olmadığı için sd Kart'a menü programını atmak elzem.

Güncelleme yapacaksanız (sadece ilk partide dağıttım kartuşlar için geçerli) prosedür zip'in içindeki Okubeni.txt dosyasında açıklanmış durumda.

3 misli hızlanmış halinin ve biraz da kartuşun çalışmasının anlatıldığı video da şöyle :

[i_r_on]

Bu arada bir update geçeyim... Son eksik kalan malzemelerden eprom'lar bugün yarın ulaşmak üzere ancak pcb'ler maalesef hala gelmedi.

Bu hafta içinde gelmezlerse muhtemelen 20'şer tane iki parti halinde takipli kargosu olan başka bir yerden daha sipariş edeceğim.

Pcb'ler hariç şu an elimde 40 siparişi karşılayacak malzeme var. Tek sıkıntı pcb. Keşke Türkiyede biraz daha pahalı da olsa hızlıca pcb üretebileceğimiz yer olsaydı

[hekimoglu78]

Biz Türkiye de bu firmaya ürettiriyoruz pcb..
İşimizi görmez mi?

Fiyat mı çok yüksek kalıyor yada?

http://www.odakpcb.com/urunler/
http://www.odakpcb.com/

[i_r_on]

Biz Türkiye de bu firmaya ürettiriyoruz pcb..
İşimizi görmez mi?

Fiyat mı çok yüksek kalıyor yada?&nbsp;

http://www.odakpcb.com/urunler/
http://www.odakpcb.com/

Çin'den 10 tane, 20 tane için fiyat alıp üretim yaptırabiliyorsun. Hobici işi. Bunlar kaale alıp bu tip işler için fiyat verirler mi bilemedim.

Üretim yapmayan ancak bu tip üretim tesislerine proxy'lik yapacak birilerine ihtiyaç var aslında dirtypcbs gibi. Senin, benim gönderdiğim siparişleri birleştirip bu tip daha adetli çalışan firmaların tolere edebileceği şekle getirecek firmalara.

Her ne kadar bilmesem de Türkiyede bu işin pazarının kısıtlı olması ile alakalı olabilir. (Gerçi bir yandan da kısıtlı olmamalı diye düşünüyorum)

[hekimoglu78]

Bence bir telefon açıp, işin detaylarını aktarıp fiyat alsak bir şey kaybetmeyiz diye düşünüyorum.
Başka projelerde var neticede... Devamı da gelecek gibi..

[i_r_on]

Bir ara ararım. şu an Aliexpress'te bir yer buldum dirtypcbs'in yarı fiyatına takipli posta ile gönderebilen, orada bir şansımı deneyeceğim.

[atlantis]

i_r_on, ben bir yer buldum ama fiyatlandırma için görüşmeniz lazım. Hatta Özay'a da ilettim. Adamlar baya iddialıyız. Bizden de fiyat isteyin filan dediler. Mail veya telefon iletirsen bilgilerini yollarım. Ege Üniversitesi Teknoloji Geliştirme Bölgesi'nde şirketleri var. Biraz daha uygun verirlerse onlara da destek olur. 3D yazıcı çalışmaları ve satışlarıda var.

[i_r_on]

@atlantis : PM attım. Bekliyorum iletişim bilgilerini. Aliexpress'ten fiyat almak için attığım mail'in bir benzerini onlara da atayım.

[atlantis]

tamam. inşallah beklentimizi karşılarlar.

[i_r_on]

Pcb'lerde son durum şu. Dirtypcbs'den gelen giden yok, artık ümidi kestim oradan gelecek paketten

Atlantis'in bilgisini paylaştığı arkadaşlarla görüştüm ancak bu board'ları yapacak altyapıları yokmuş. Aliexpress'te bulduğum feedback'leri yüksek iki yerden fiyat almıştım. Fiyatları Dirtypcbs'in neredeyse yarısı hem de takipli posta ile gönderiyorlar. Geçen Pazartesi sabahı bunlardan birinden sipariş verdim. 20 tane Aramex* ile istedim, 30 tane da china post registered email ile. Gümrüğe falan da takılsa artık en azından yerini yurdunu bileceğiz postanın.

Siparişi verdiğim satıcı şu : http://www.aliexpress.com/snapshot/7278221137.html

* : En ucuz ekspres kargo olduğu için bunu seçtim. Daha sonra verilebilecek gerçekten prototip şeklinde olan şeyleri hızlıca tedarik etmede nasıl bir sonuç verecek merak ediyorum.

[i_r_on]

Aramex beklediğimden iyi çıktı. En son takipte Dubai'den çıktığı gözüküyordu. Bugün sana bir kargo geldi dediler. Paketin üstünden kimin gönderdiği, ne olduğu falan belli olmuyordu. Ah dedim Dirtypcbs'in gönderdiği pcb'ler geldi herhalde.

Açtım baktım hakikaten de pcb'ler mavi idi, adet olarak da 25 tane gelmiş. Sağlam bir sövdüm dirtypcbs'e. 30 taneyi +/-'den 25'e düşürmüşler dedim. Kargo poşetinin üstündeki Express ifadelerini ve Extemely urgent falan yazılarını görünce lan bunlar bizim siparişi çok geç mi ship ettiler o yüzden mi express gönderdiler diye bakınca gönderiliş tarihini 29 ocak olarak gördüm. Sonra takip numarasının ilk bir kaç hanesi tanıdık geldi ve uyandım.

Satıcı eğer sipariş ettiğim totalde 50 pcb'yi kargo paraları dengelensin diye benim dediğim gibi 20-30 şeklinde değil de 25-25 yapmadıysa 5 tane de extra gelmiş 1 tane de Arduino uno pcb'si göndermiş hediye

1 haftada $39 dolara 25 pcb çok kötü değil bence

Akşam Dirty'nin pcb'si ile yanyana fotoğraflayıp paylaşırım.

[eins]

Oooo bu da iyimiş... Elecrow dan sonra bunu da not edelim.

[Simon (Özay Turay)]

Süper, sonraki proje de ben de deneyeyim bu alternatifi.

[i_r_on]

İkinci parti pcb'ler de şu Arnavutköy'de. IRQHack64'lerin montaj işi başladı.

Yavaş yavaş adreslerinizi paylaşabilirsiniz. Ben de Özay'ın yaptığı gibi 6 TL posta ücreti ile beraber ödeme almayı düşünüyorum. Adresini paylaşan arkadaşlara ödeme bilgilerini ileteceğim.

Adresinizi paylaşırken şu tercihleri iletebilirsiniz.

1. Üzerinde ekstra led olmasın (Arduino'nun power led'i var hali hazırda).

2. Kutulamak isteyen arkadaşlar için butonu lehimlemeden gönderebilirim. (Malum kutu dışına doğru uzatmak gerekiyor)

3. Komple kit halinde gönderebilirim. (Fiyat değişmeyecektir.)

Montaj çalışması bitmeden önce herhangi bir tercih belirtilmediyse kartuşun default hali ilk mesajda göründüğü gibidir. Sadece elimde yeşil led kalmadığı için power led'i çoğu kartuşta kırmızı olacak, size yeşil de denk gelebilir.

[arnavutrafet]

Yanılmıyorsam ptt kargo ücreti en hafif gönderi için 7,75tl . Bilginiz olsun.

[Simon (Özay Turay)]

Yanılmıyorsam ptt kargo ücreti en hafif gönderi için 7,75tl . Bilginiz olsun.

Projeleri destekleyenler için bir kısmı (veya gerekirse tamamı) tolere edilebilir.
