[yavuzg]

Selamlar...

Bugün biraz hastaydım, işe gitmedim. Akşama kadar öksüre tıksıra yatıp dinlendikten sonra sıkıldım "yat yat nereye kadar" dedim

Çalışma masama oturduktan sonra, bu eve taşındığımdan beri yerde masanın kenarında atıl duran 1084S monitöre gözüm ilişti. Bu monitörü zamanında Cebeci antika pazarında İbrahim abiden almıştım. Normalde İbrahim abinin söylemesini beklediğim fiyatın çok altında bir fiyat söyleyince ve arkasındaki potansiyel SCART soketi olabilecek yerdeki plastiği görünce alıp getirmiştim eve. Eski evde bir süre mutfak TV'si olarak kullandık (composite video soketinden) sonra taşınınca atıl kalmıştı...

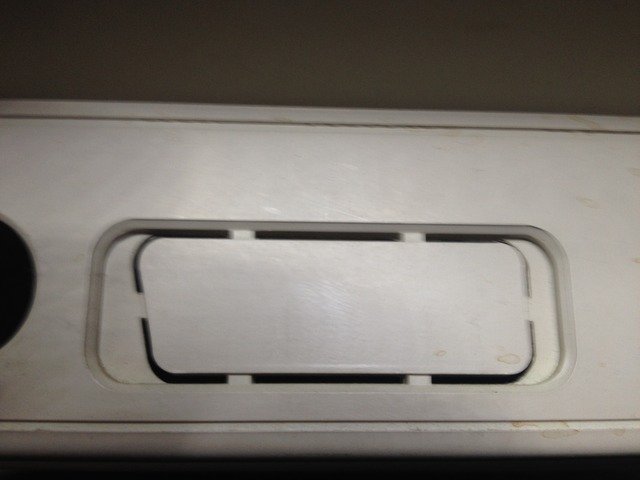

Neyse, hikayeyi kısa kesersek, bunun arkasındaki kapalı SCART soketi yerini hep merak etmiştim. Acaba sadece plastik kasanın standart kalıbından ötürü mü oradaydı yoksa gerçekten de şasede SCART soketi takılabilecek bir yer varmıydı?



Bi sökelim bakalım dedim.

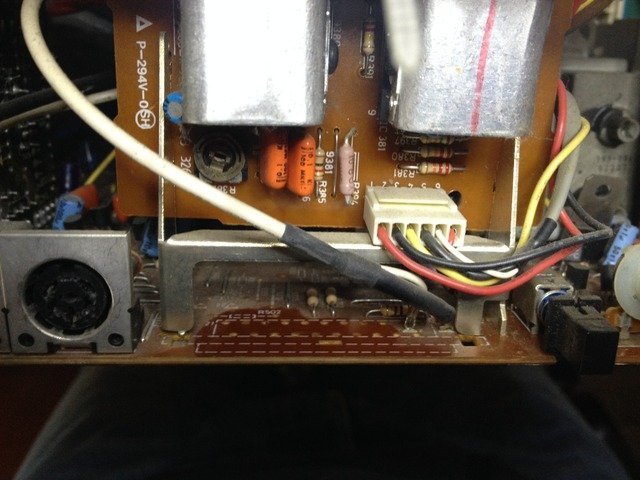

Gerçekten de şasede bir SCART soketinin girebileceği bir yer varmış

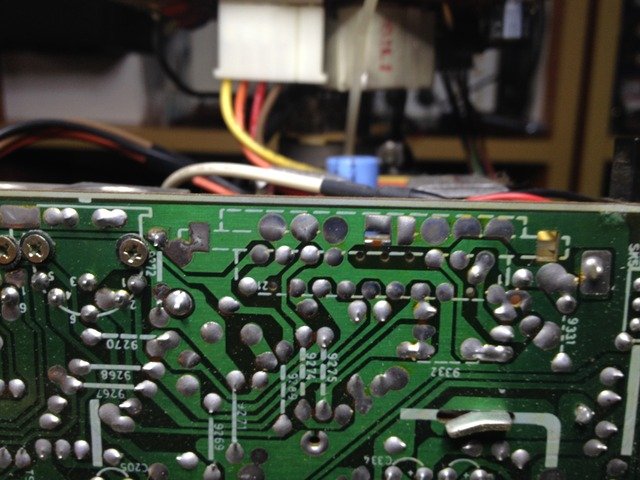

Ancak deliklerin bazıları lehimle kapanmış ve SCART soketin gireceği yerin tam ortasından ses giriş RCA soketine doğru bir kablo çekilmiş.



Neyse, potansiyelı var gibi geldi. SCART soketinin pinlerine giden hatlara bakınca gerçekten de RGB ve Composite sync sinyallerinin soldaki Commodore stilindeki DIN sokete de gittiğini görünce "yalan" olmadığını anladım.

[commander64]

Birazdan bombardıman başlayacak galiba kolay gelsin

[hasimayaz]

Ahh birde o monitorler sadece pal değilde multi sistem olsa

[izmirmaster]

mis gibi bir proje daha şimdiden ellerine sağlık hocam

[savagery]

Arkası yarın radyo temsilleri gibi oldu.
Heyecanlandık.

[yavuzg]

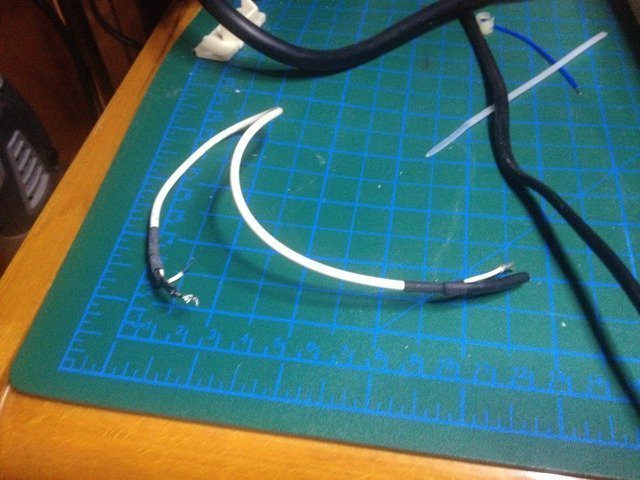

Lehimle kapalı delikleri temizlerken takacağım SCART soketine engel olacak olan monitörün arkasındaki RCA (Lale) jaklaradan mono ses jakına giden kabloyu söktüm.



Bu kablonun yerine şase PCB'sinin altından geçecek ve SCART soketine engel olmayacak şekilde yeni bir çift kablo çektim ve lehimden temizlenmiş yere bir dişi SCART soketi lehimledim...



Burada dikkat edilecek bir nokta var. SCART Pin 20, yani Composite Sync girişine giden hat şasede kesik çizgilerle belirlenmiş bir "jumper" ile bağlanmalı. Multimetre ile ölçünce buraya jumper koymadıklarını gördüm. E sonuçta SCART soketi de koymamışlar, opsiyonel olarak gösterilen jumperı neden koymuş olsunlar ki

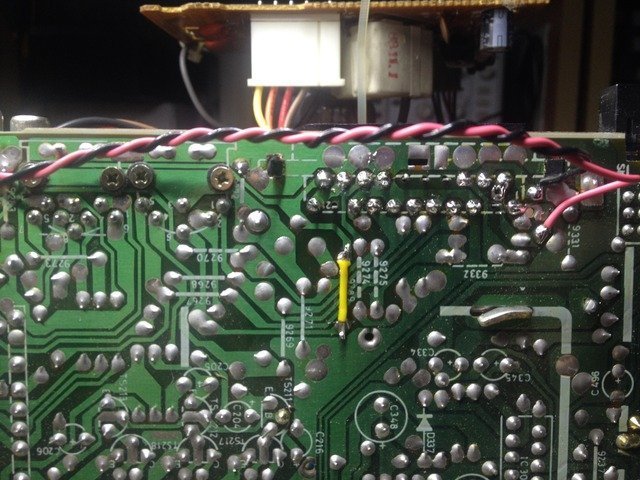

Neyse, bu olması gereken yerde olmayan jumperın yerine fotodaki sarı renkli teli ekledim...



Kasayı da kapatınca görüntü böyle oldu. Tabii kasayı kapatmadan önce soket yerini kapatan plastiği de tutturulduğu bir kaç ince yerden keserek çıkarttım attım.

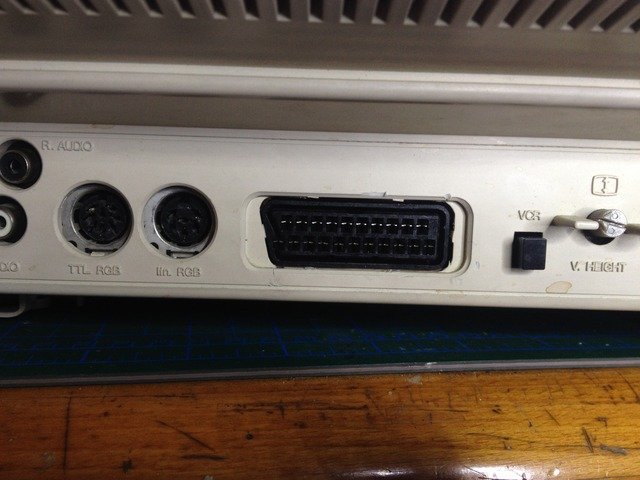

Bu haliyle SCART soketi cuk oturdu.

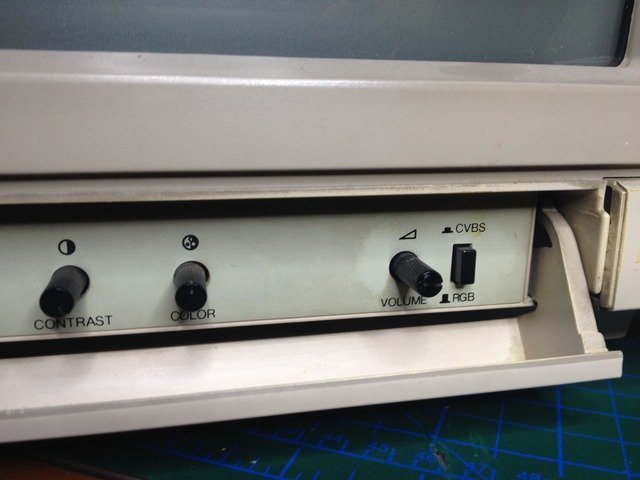

Son olarak ön panelde CVBS/RGB seçimi yapılan düğmeyi de RGB konumuna almayı unutmuyoruz.



Bakalım oldu mu?

[Def Leppard]

Bende zamanında aynı model monitöre aynı şekilde sonradan scart girişi takmıştım ve çalışmıştı. yalnız sesi scart uçlarına doğru çekmek gerekiyordu onlarla ilgili birşeyler yaptığımı hatırlıyorum...

[yavuzg]

Deneme yapmak için SCART üzerinden RGB görüntü verecek bir şeyler aramama gerek yok zira çalışma masam SCARTCADE projesi ile işgal altında olduğundan ve masanın hemen altındaki PC bir prototip SCARTCADE'e bağlı olduğundan "E bi takalım bakalım ne olacak" dedim

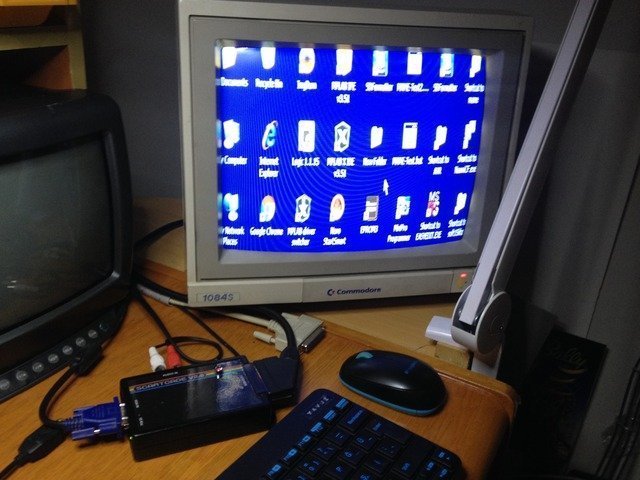

Vay canına! Commodore 1084S monitör bir Windows XP desktopı da görecekmiydi hayatında

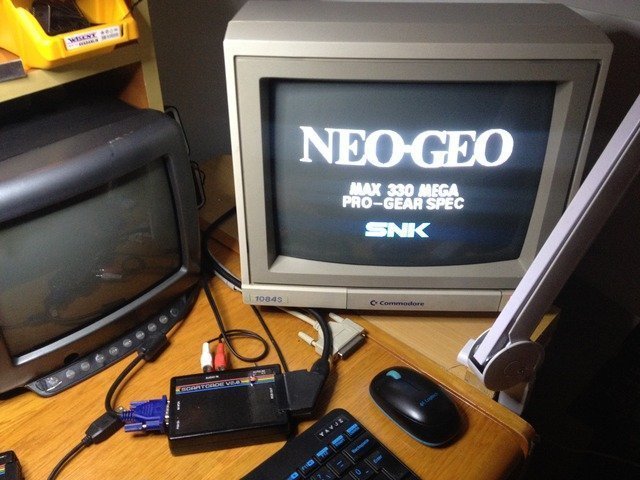

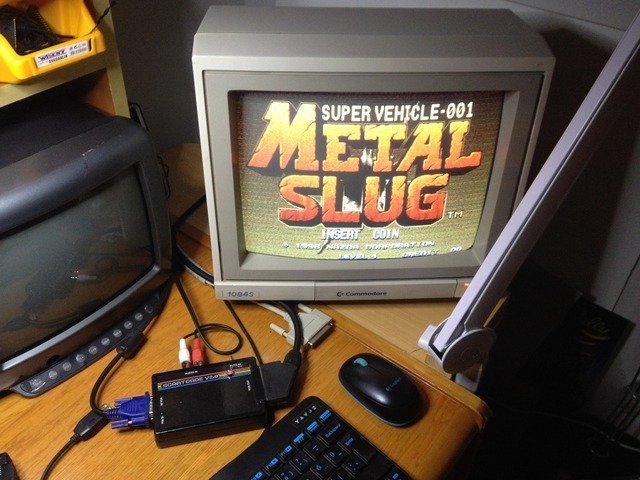

E oldu olacak patlatalım bakalım bir MAME testi dedim

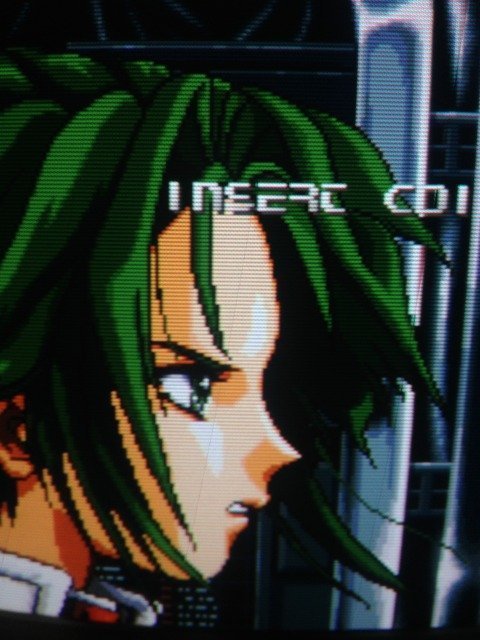

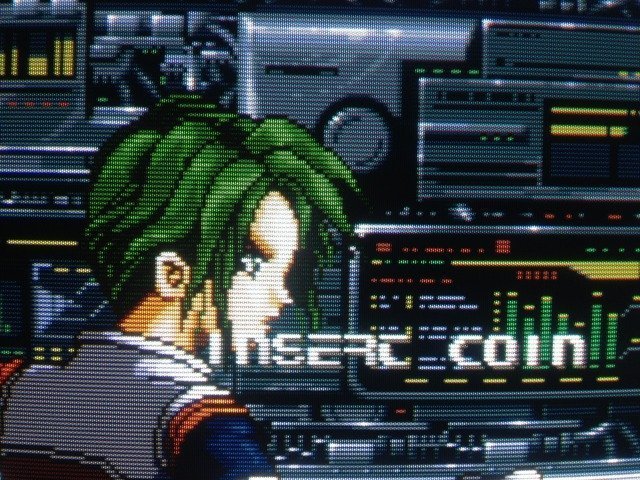

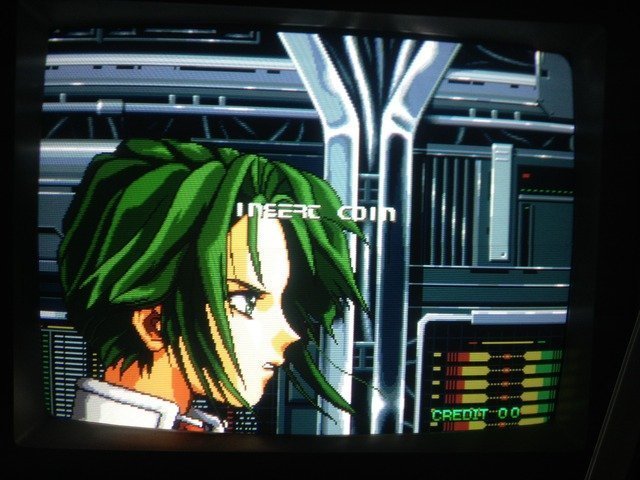

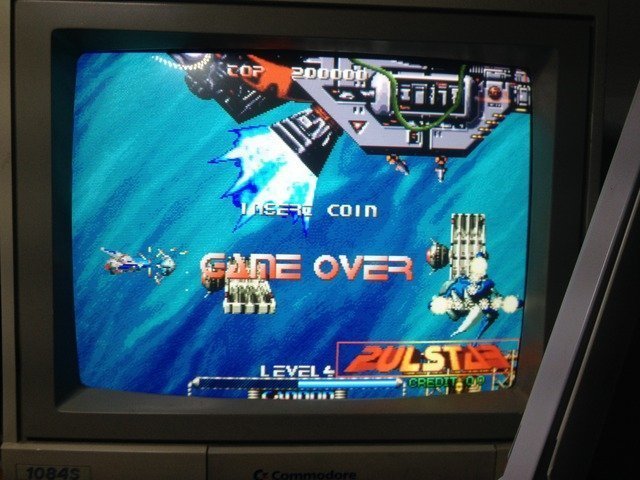

Valla alet 30 yıllık alet ama renkler cam gibi nazar değmesin

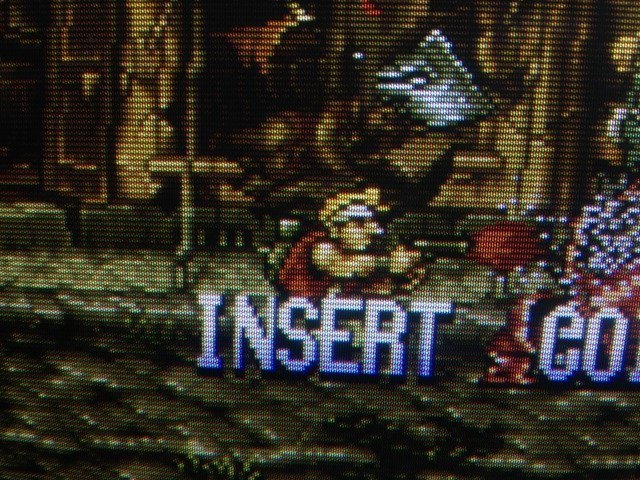

Bedava "gerçek" scanline'lar da cabası

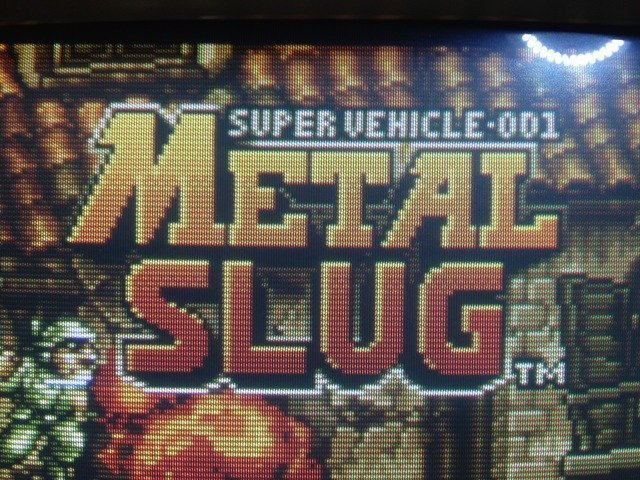

Bu arada Metal Slug'u MAME ayarlarında NeoGeo'nun gerçek çözünürlüğunde oynattığımı söylememe gerek yok sanırım (ddraw, Switchres = 1, hwstretch = 0 )

Tabi monitörden ses gelmediğini farkedince monitörün arka kasasını kapatırken yerinden çıkarttığım hoparlör soketini takmadığımı farkedip yeniden monitörü sök, soketi tak, yerine yerleştir vs için bi 15 dk daha uğraştım o başka

Neyse, hasta hasta mini bir operasyonu da aradan çıkartmış oldum

[yavuzg]

Ahh birde o monitorler sadece pal değilde multi sistem olsa

RGB'den girdiğimiz için artık PAL/NTSC'nin bir önemi yok. Örneğin şu an NTSC ayarında bir video sinyaline senkronize olabildiğini görüyoruz. Elbette arkadaki Composite Video RCA soketlerinden hala PAL sinyal bekleyecektir...

[yavuzg]

Bende zamanında aynı model monitöre aynı şekilde sonradan scart girişi takmıştım ve çalışmıştı. yalnız sesi scart uçlarına doğru çekmek gerekiyordu onlarla ilgili birşeyler yaptığımı hatırlıyorum...

Şu SCART soketinin yerini işgal eden söktüğüm kablo ses kablosu. Onu fotoda gözüken pembe/siyah kablolarla başka yerden yeniden geçirdim. Sanırım hatırladığınız detay bu olacak

[Def Leppard]

evet sanırım bende böyle birşey yapmıştım bayağı zaman oldu. çok iyi çalıştığını hatırlıyorum. ilk amiga monitörümde direkt scart girişliydi  tebrikler

[egemenk]

Abi eline sağlık süper bir mod olmuş.

Peki benim merak ettiğim, normalde 6 pin sokette VSYNC'e composite video girince senkronize olamıyordu; scartla RGB'nin yanısıra 20. pinden composite video girince alet sync olabiliyor mu acaba?

[yavuzg]

Bu arada bu monitörü sadece mutfak TV'si olarak kullanmıştım Hakikaten yazık etmişim, görüntü kalitesi çok güzelmiş

[yavuzg]

Abi eline sağlık süper bir mod olmuş.

Peki benim merak ettiğim, normalde 6 pin sokette VSYNC'e composite video girince senkronize olamıyordu; scartla RGB'nin yanısıra 20. pinden composite video girince alet sync olabiliyor mu acaba?

Bilmem. DIN soket üzerinden hiç bağlantı yapmadım. Direk SCART mod ve ilk deneme bu şekilde sonuç verdi...

[yavuzg]

... scartla RGB'nin yanısıra 20. pinden composite video girince alet sync olabiliyor mu acaba?

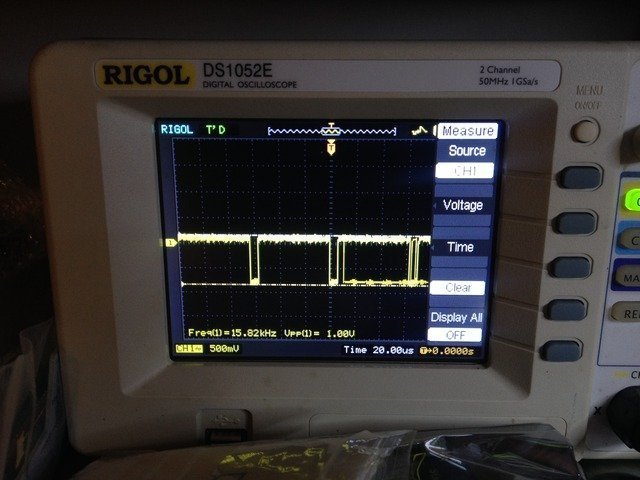

Composite Video demişsin, görmedim. Hayır ben composite video göndermiyorum. SCARTCADE direk, temiz composite "sync" sinyali gönderir, composite video değil...




Bu dediğini bir oyun konsolu bağlayarak test etmek lazım. Muhtemel LM1881 ile composite video'yu "video" kısmından temnizlemek gerekebilir...
