« : Şubat 06, 2019, 15:26:30 ÖS »

Selam Forumdaşlar, forumdaki Arcade kabin yapan arkadaşlardan ilham ile uzun zamandır bende bir kabin yapma düşüncesindeyim. Bartopun küçüklüğü ile hantal normal kabin arasında kaldım. CRT olsun, Scanline olsun gibi kriterlerim yok, Düz Windows PC ve 22" monitor kullanmayı düşünüyorum.

Toplam boyu 130 cm olan bir kabin yapmayı düşünüyorum, Normal döner koltukla önünde yayılarak bir masada oturur gibi bacaklarım kol ve buton tablasının altında kalsın düşüncesindeyim. Ayakta kamburumu çıkarıp oyun oynayacak yaşı geride bıraktık.

Buna göre bir çizim yaptım ana hatlarıyla üç aşağı beş yukarı buna benzeyecek, İlk baştan kartondan 1:1 boyutta ergonomiyi kontrol etmek için kukla kabin yapacağım.

Ali'den verdiğim siparişlerin bir kısmı geldi, Yazın sonuna kadar peyderpey bitirmeyi planlıyorum, Bakalım ortaya nasıl bir şey çıkacak.

Görüşlerinize açığım.


* 01.png (170.5 KB, 790x586 - Görüntüleme: 111 kez.)

* 02.png (161.87 KB, 790x586 - Görüntüleme: 108 kez.)
Logged
wizofwor
Genel Yönetici
*****
Mesaj Sayısı: 3.903


Gosub ile gidilen yerden goto ile dönen adam


Üyelik Bilgileri WWW
« Yanıtla #1 : Şubat 06, 2019, 16:02:30 ÖS »

Naçizane bir kaç tavsiyem olacak.

Öncelikle kontrol panelin yüksekliği ilk başta biraz az gibi göründü. Kontrol ettim. Genel geçer bar masası yüksekliği 106.5 cm, çalışma masasının yüksekliği 73.5 cm'imiş. Koltukla kullanmayı düşündüğüne göre yükseklik iyi. Ben yanlış görmüşüm.

Ekranı tutan parçanın arkasındaki üçgen detayın hoş görünmediğini düşünüyorum. İmalat zorluğu da çıkaracağı için o detayı değiştirmeni önerebilirim.

Alttaki denge için koyduğun ayakları da eğer kabin duvara yaslayacaksan en azından geri doğru uzatmayabilirsin.

Malzeme olarak ne düşünüyorsun?

Logged

HkRecai
Üye
****
Mesaj Sayısı: 358



Üyelik Bilgileri
« Yanıtla #2 : Şubat 06, 2019, 16:14:29 ÖS »

Dong man tabir edilen kabinden esinlenmiştim, Arka üçgen kısımları doluda yapabilirim, Ayakları demir profil düşünüyorum, imal ettikten sonra ağırlık merkezine göre ileri geri alınabilir, Malzeme Mdf, kırmızı boyadığım yerler T-Mould.


* 03.jpg (36.99 KB, 550x550 - Görüntüleme: 105 kez.)
Logged
HkRecai
Üye
****
Mesaj Sayısı: 358



Üyelik Bilgileri
« Yanıtla #3 : Mart 17, 2019, 16:41:40 ÖS »

İlk düşündüğüm şekilden biraz değişikliğe gittim, altta demir ayak düşünmüştüm güzel görünmedi

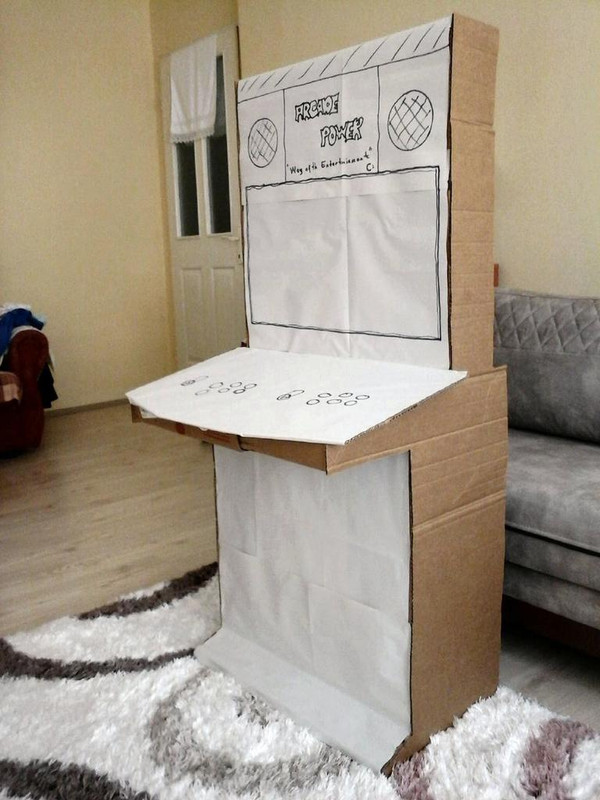

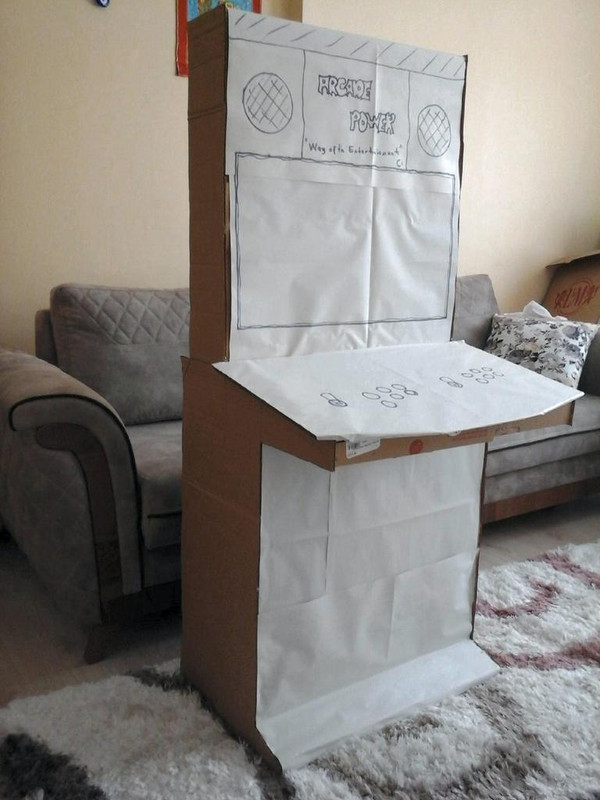

Kartondan birebir boyutta ergonomiyi kontrol için bir kabin Kahkaha yaptım.

İçime sindi, önünde sandalyede oturarak rahat ettim.






* a1.jpg (58.48 KB, 600x800 - Görüntüleme: 55 kez.)

* a2.jpg (49.24 KB, 600x800 - Görüntüleme: 58 kez.)
Logged
HkRecai
Üye
****
Mesaj Sayısı: 358



Üyelik Bilgileri
« Yanıtla #4 : Mart 25, 2019, 14:57:37 ÖS »

Kabinin dış yüzeyini kaplamada kullanmak üzere, nette bulduğum resimlerden bir görsel hazırladım.
Kabine göre kaplama değil, kaplamaya göre kabin yapacağım Kahkaha


Orjinali 23MP 50mb, 135x130 cm baskı alacağım.


* final.jpg (972.58 KB, 2747x2634 - Görüntüleme: 59 kez.)
« Son Düzenleme: Mart 25, 2019, 17:52:17 ÖS Gönderen: HkRecai » Logged
cdemir
Uzman
*****
Mesaj Sayısı: 2.810



Üyelik Bilgileri
« Yanıtla #5 : Mart 25, 2019, 16:17:02 ÖS »

Umarım az sorun çıkartan ve hızlı ilerleyen bir proje olur

Geçen bir konuda Maximus Arcade kullanacağınızı söylemiştiniz.

Ben de, Maximus nasıldır diye indirip baktım.
Biraz soğuk geldi bana.
Hyperspin daha canlı, albenili, keyifli.

Hyperspin ayarlarsanız sanki daha iyi olur.
Çok sistemli paketlere pek rastlamadım. Ama youtube de ghostlost 'un kanalında bir sürü sistemin paketleri var.
Üstelik linkler de gdrive da. (İlgili videonun altında linkleri var.)

Hyperspin üzerine Rocketlauncher'ı syarladıktan sonra bu paketleri üzerine atabilirsiniz.

Rocketlauncherui ile emu ve rom pathlarını ayarladıktan sonra sistemler çalışıyor. Bazı sistemlerde sorunlar çıktı. Onları da araştırarak çözdüm.

Uzman değilim. Ama sistemleri ayarlarken sorun çıkarsa bildiğim kadarıyla yardımcı olabilirim.

Joystick ile uğraşmadığım için ayarlamaları nasıl yapılır. O konuda bilgim yok.. Mesela C64 için Run/Stop F1, Boşluk tuşu kullanımı joystickle nasıl olur bilmiyorum.
« Son Düzenleme: Mart 25, 2019, 16:19:54 ÖS Gönderen: cdemir » Logged

HkRecai
Üye
****
Mesaj Sayısı: 358



Üyelik Bilgileri
« Yanıtla #6 : Mart 25, 2019, 16:44:32 ÖS »

Teşekkürler cdemir.
Evet Maximus Arcade görünüş olarak Hiperspin yanında sönük kalıyor.
Sanırım Hyperspin vektörel swf (Adobe flash) grafikleri kullanıyor, ondan güzel görünüyor.
Kabinde kullanmayı düşündüğüm kasada 250gb SSD var.
SSD kullanmamın sebebi ayarladıktan sonra yıllarca sıkıntı çıkarmasın içini açıp elimi sürmeyeyim.
Sonuçta kabin tuşlarına güm güm vuracağız.
Normal Harddisk bu titreşimlerden bad sektör verebilir.
256GB SSD'de Hyperspin paketleri için yetersiz kalacak.
Aslında Hyperspin hazır paketleri içindeki videoları atınca paketler bayağı küçülebilir.

Dediğiniz ghostlost kanalına bakacağım teşekkürler.

Amiga yada C64 gibi klavyeli sistemlerin Arcade kabin gibi klavyesiz sistemde emulesi hep sıkıntılı olmuştur.

Örneğin VICE'nin Xbox classic yada Playstation 2 portlarında ekranda sanal klavye çıkıyor.
Ama Windows Vice ve UAE Arcade kabinde sıkıntı.
Amiga ve C64'te çoğu oyunun başındaki intro, krak ekranlarında klavye gerekiyor.
Bu sorunu kabinin yakınlarında şu klavye ve touchpadlı aletle çözmeyi düşünüyorum.
Şu 50 liralık ürünü imal eden çinlilerin gerçekten elini öperim





* kt1.jpg (77.74 KB, 1000x750 - Görüntüleme: 46 kez.)
« Son Düzenleme: Mart 25, 2019, 16:56:11 ÖS Gönderen: HkRecai » Logged
cdemir
Uzman
*****
Mesaj Sayısı: 2.810



Üyelik Bilgileri
« Yanıtla #7 : Mart 25, 2019, 17:12:22 ÖS »

Klavye iyi çözümmüş

Bence videoları çıkartmayın. Onların da keyfi ayrı oluyor.
250 GB'a epey oyun sığar. Hatta oyunların hepsini oynamaya vakit bulamazsınız.

Aslında her sistemin, favori 100-150 oyununu ayarlayabilirseniz 250 GB alan yeter sanırım. (CD,DVD'li sistemlerde 5-10 oyun olabilir.)

Mevcut paketler içerisinde favori oyunların çoğu ve belki hepsi bulunuyordur.

Sistem database'lerini, bu favori oyunların isimleri kalacak şekilde ayarlayıp, media dosyalarını silmek işe yarar sanırım.

Paket içerisinde olmayan oyunlar biraz uğraştırıcı olur.
Tam olarak emin değilim. Ama sistemin database'ine formata uygun olarak oyun ismini yazdıktan sonra, rom klasörüne oyunu, ilgili medya klasörlerine, oyun ismi ile aynı olarak, resim ve videolarını atarak oyun sisteme dahil edilebilir diye düşünüyorum.

Logged

HkRecai
Üye
****
Mesaj Sayısı: 358



Üyelik Bilgileri
« Yanıtla #8 : Nisan 01, 2019, 00:11:05 ÖÖ »

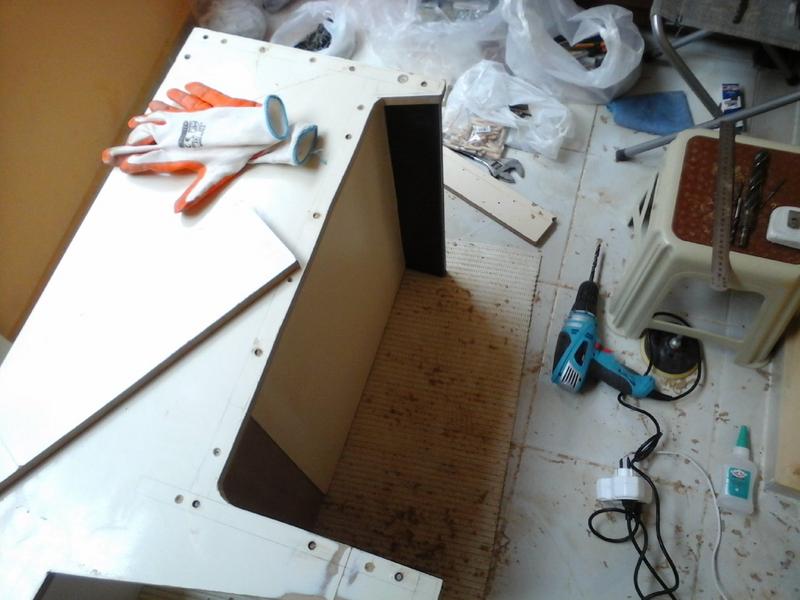

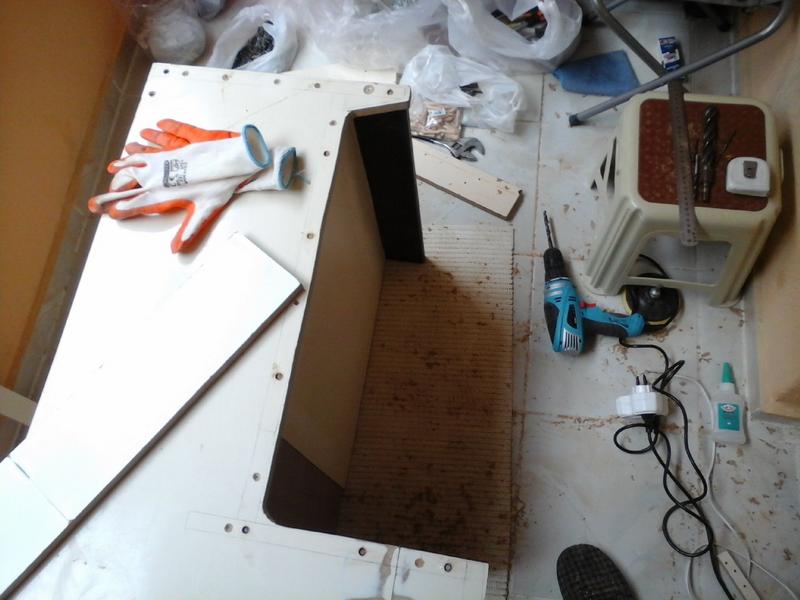

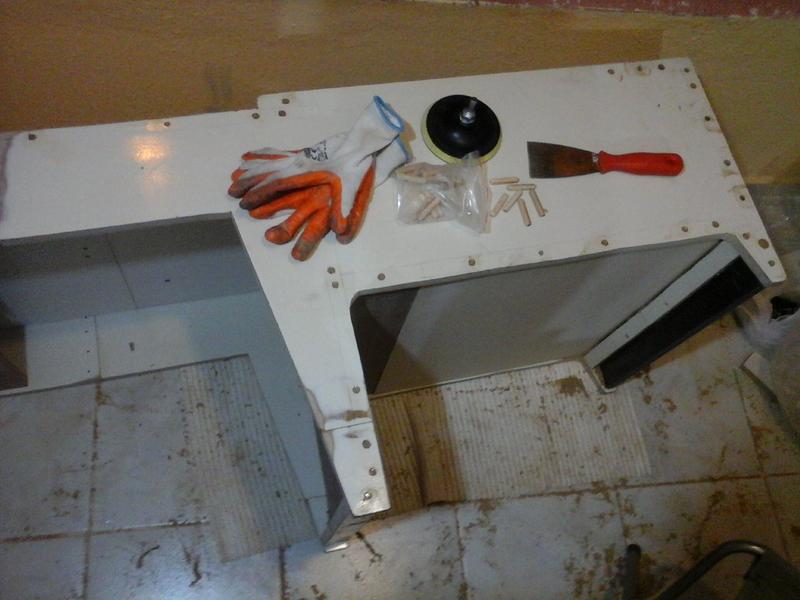

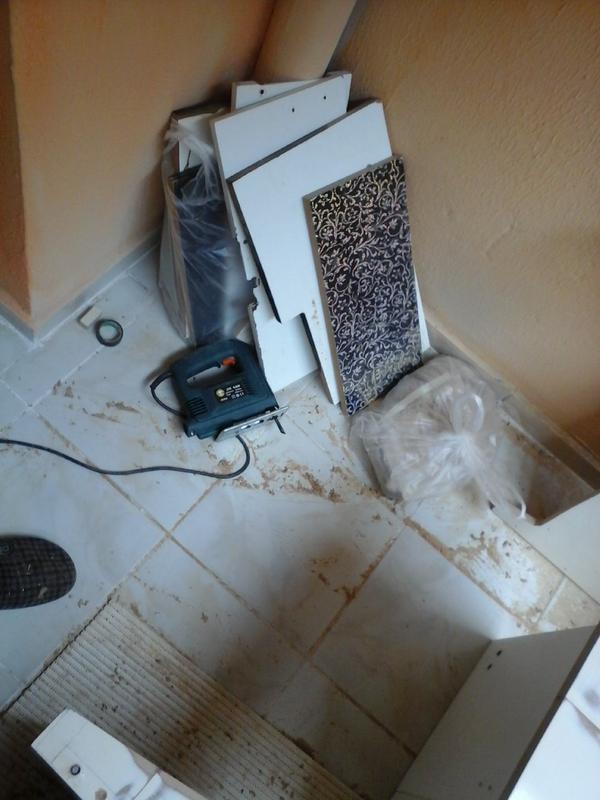

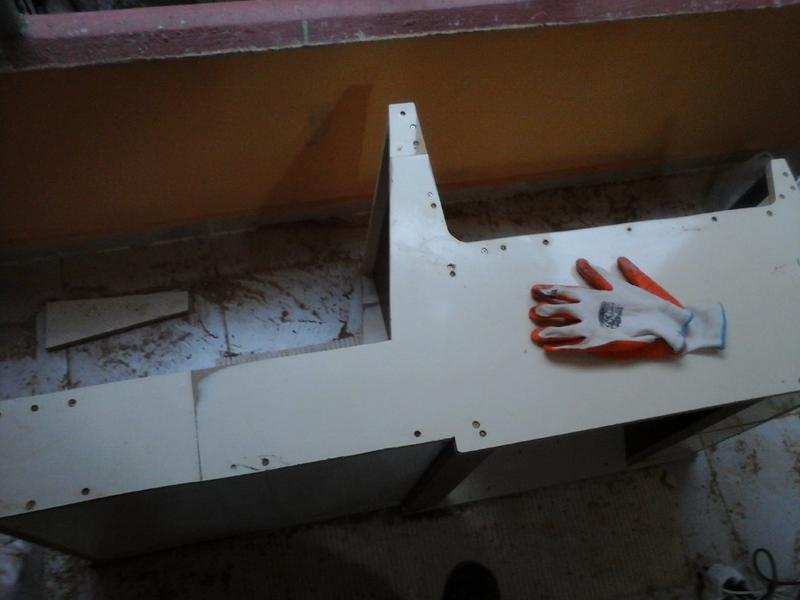

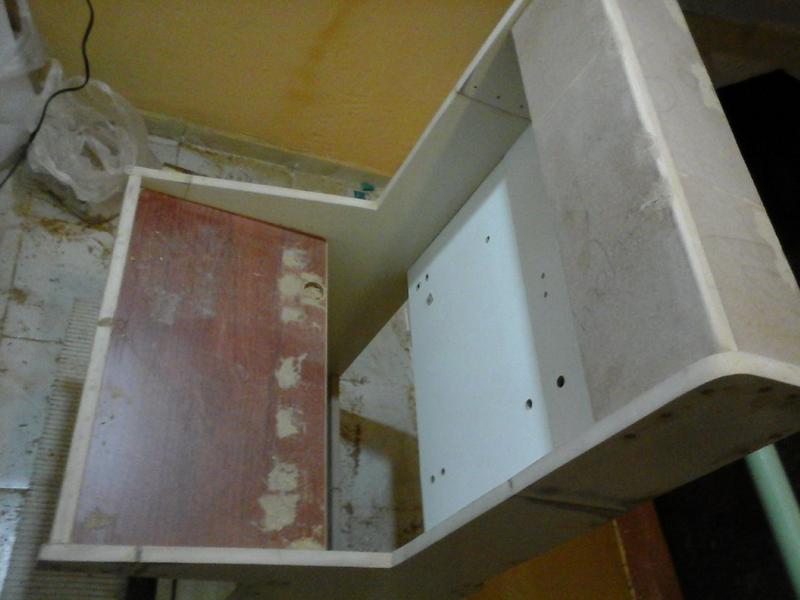

Çalışmalarımdan enstantaneler,

Malzeme olarak mdf kullanıyorum, genelde kabin imalatı yapanlar içerden köşebent çıta ile birleşim yapıyorlar.
Her yiğidin bir yoğurt yiyişi vardır, ben birleştirici olarak "kavela" denen ahşap parçalardan kullanıyorum.
Epoksi donana kadar çok nadir vida kullanıyorum.

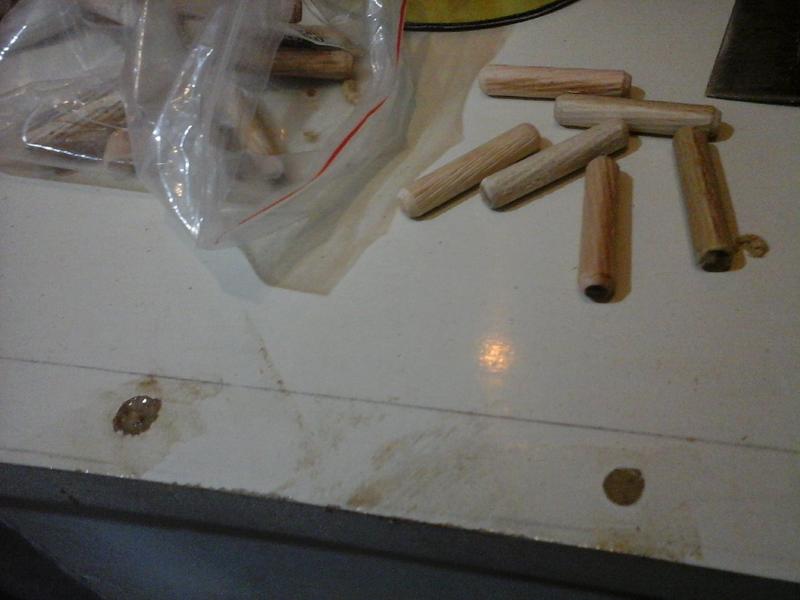

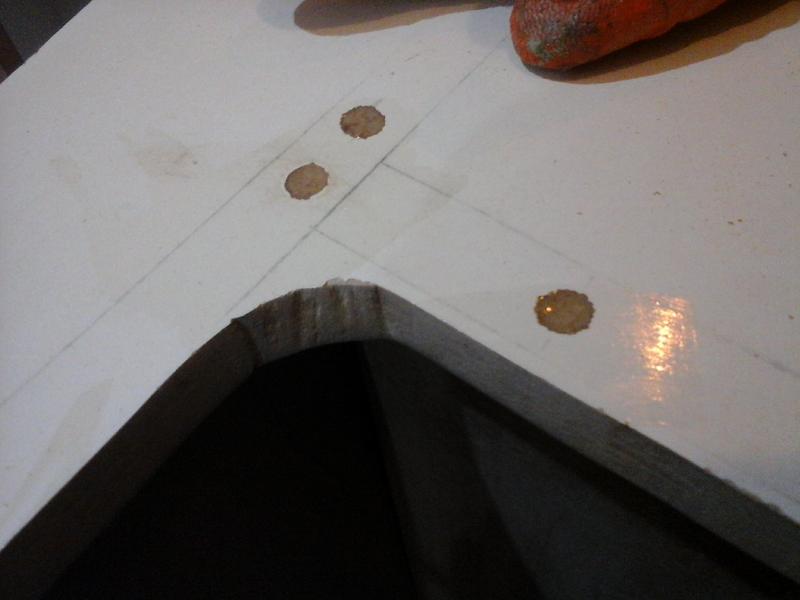

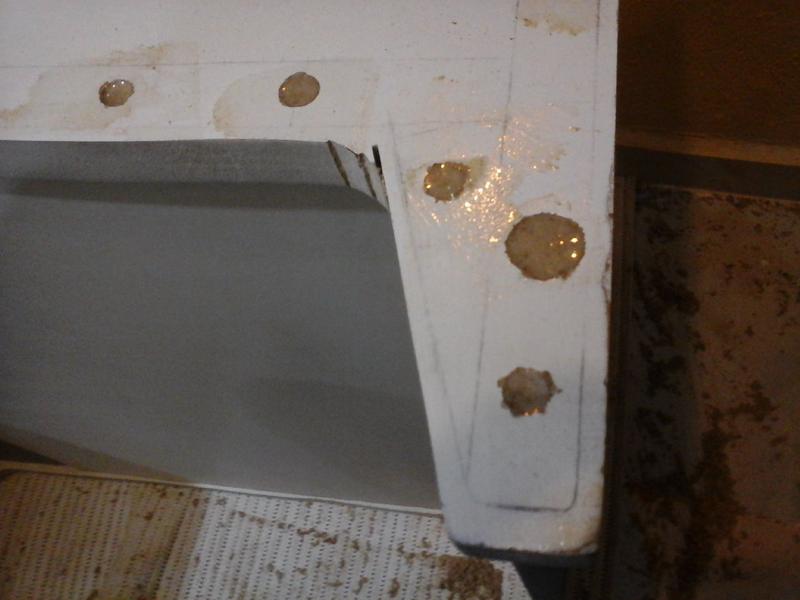

4cm uzunluk 1 cm çap Kavela boyu kadar delik açıp içine çift komponent epoksi doldurup çakıyorum kavelayı.
Şu kabini balkondan aşağı atsam birleşim yerleri sağlam kalır mdf ortadan kırılır,  O kadar iddaalıyım.
yaklaşık 200 kadar kavela kullandım.






















* 20190331-161833.jpg (73.02 KB, 800x600 - Görüntüleme: 16 kez.)

* 20190331-161846.jpg (51.67 KB, 600x800 - Görüntüleme: 14 kez.)

* 20190331-161905.jpg (72.52 KB, 800x600 - Görüntüleme: 16 kez.)

* 20190331-184222.jpg (46.97 KB, 800x600 - Görüntüleme: 18 kez.)

* 20190331-204955.jpg (66.87 KB, 800x600 - Görüntüleme: 16 kez.)

* 20190331-205010.jpg (50.65 KB, 800x600 - Görüntüleme: 16 kez.)

* 20190331-205025.jpg (39.13 KB, 800x600 - Görüntüleme: 17 kez.)

* 20190331-205056.jpg (52.93 KB, 800x600 - Görüntüleme: 13 kez.)

* 20190331-225516.jpg (55.18 KB, 800x600 - Görüntüleme: 15 kez.)
« Son Düzenleme: Nisan 15, 2019, 09:50:40 ÖÖ Gönderen: HkRecai » Logged
HkRecai
Üye
****
Mesaj Sayısı: 358



Üyelik Bilgileri
« Yanıtla #9 : Nisan 06, 2019, 21:15:49 ÖS »

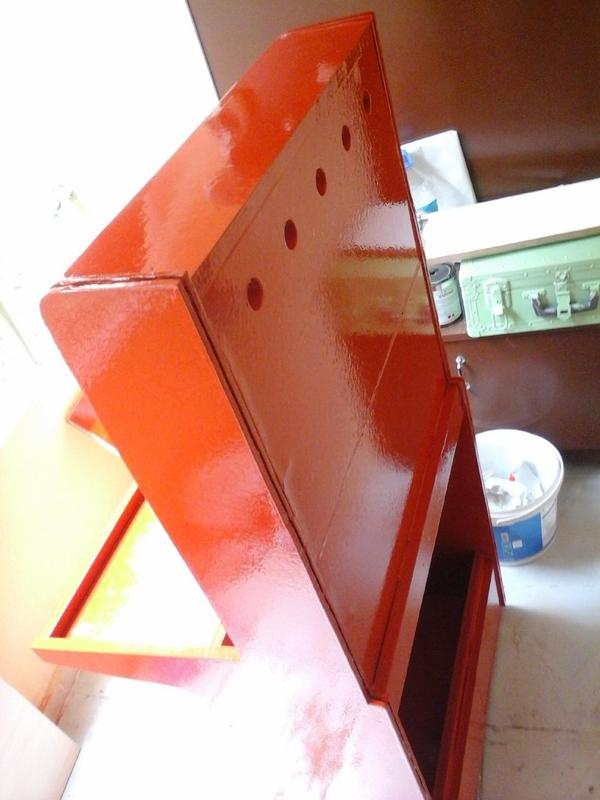

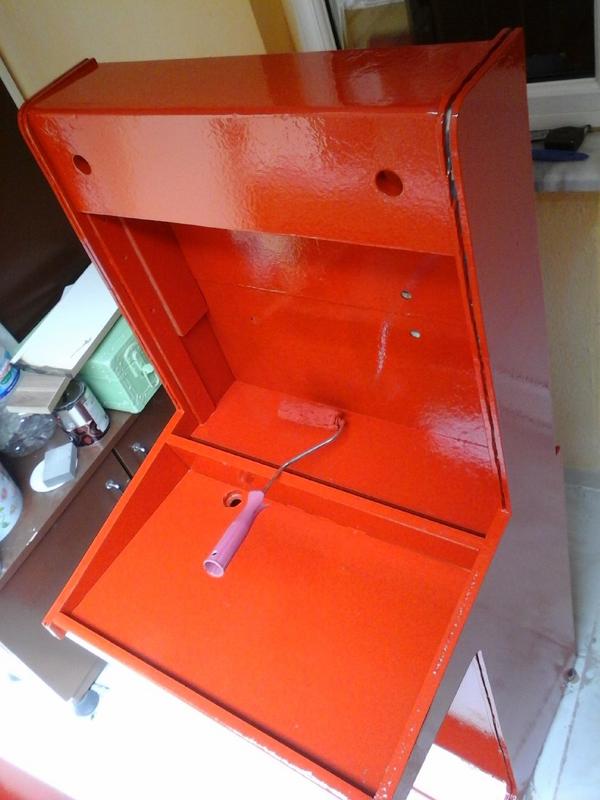

Kabin nerdeyse bitti sayılır, temizlik boyası yaptım, T-mould kanallarını açtım, renk önemli değil, üstüne zaten dış mekan yapışkanlı çıktı yapıştıracağım.

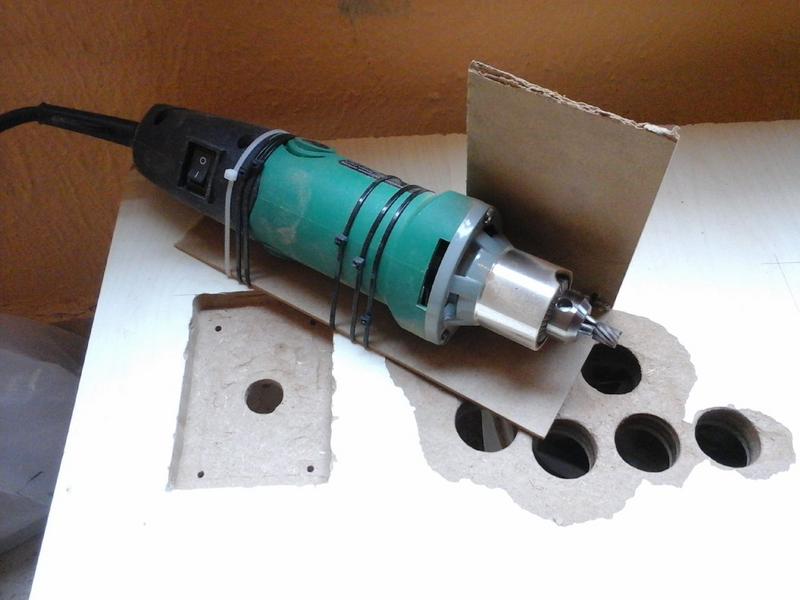

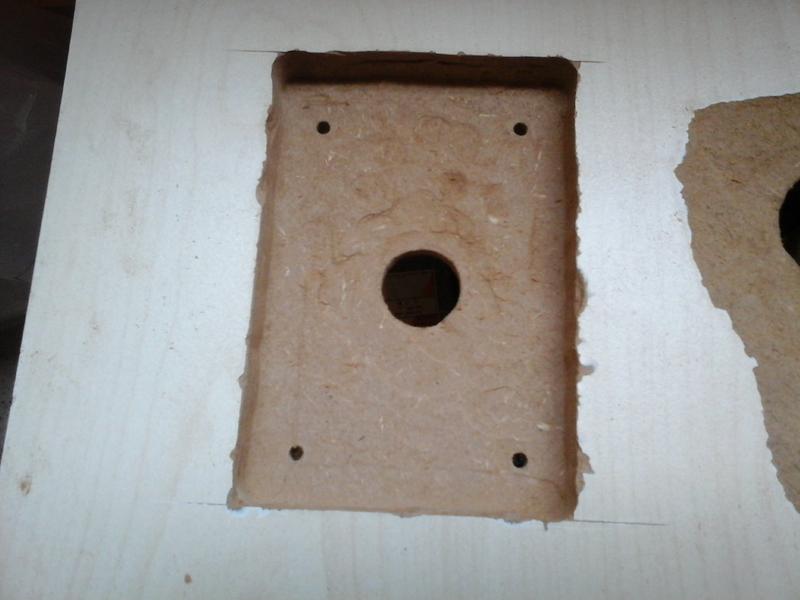

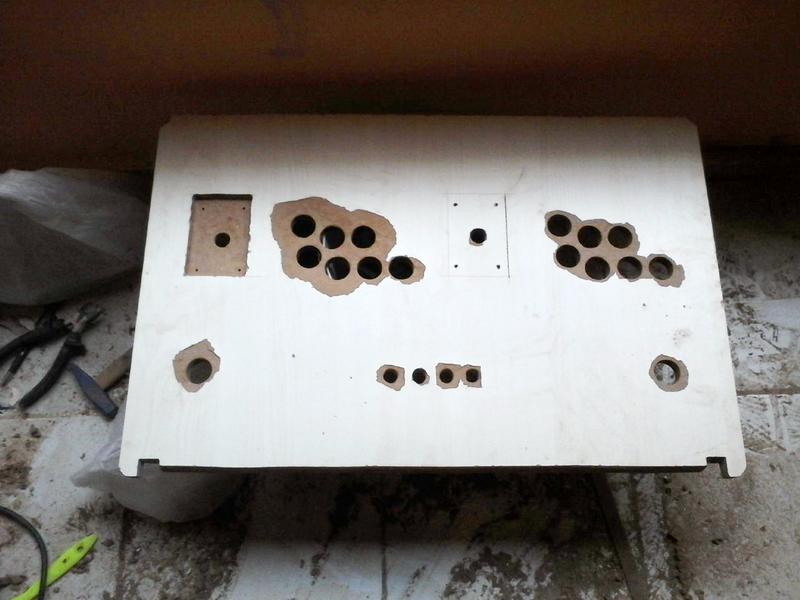

Joystikleri tablanın arkasından monte edeceğim, joystiğin boyu fazla kısalmasın diye 1 cm kadar tornaladım, El yapımı torna aparatım, işe yarıyor.

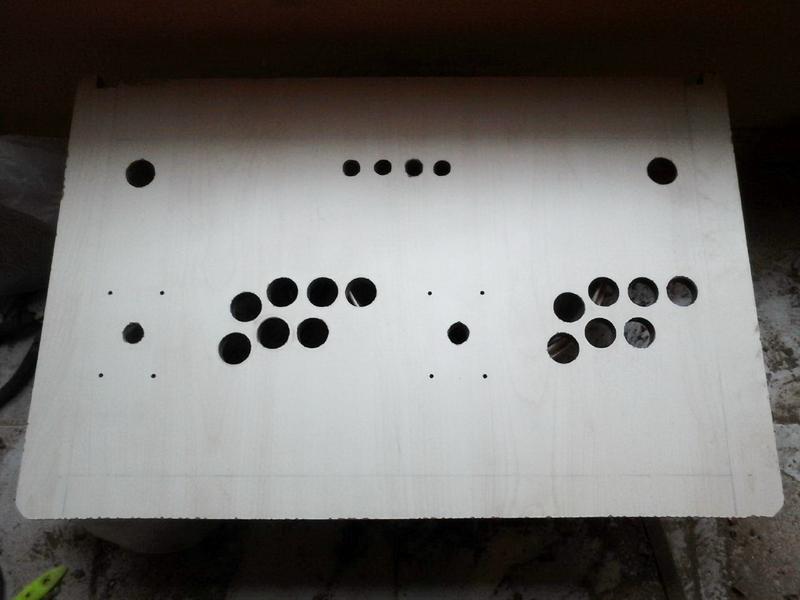

Panç ile delerken arka taraflar hep patladı, arka taraf çok önemli değil sıkıntı yok.



Mdf içinde bağlayıcı madde yok denecek kadar az olan bir malzeme.
Kabindeki köşe uç kenar gibi yerleri bolca japon yapıştırıcısı ile besliyorum.

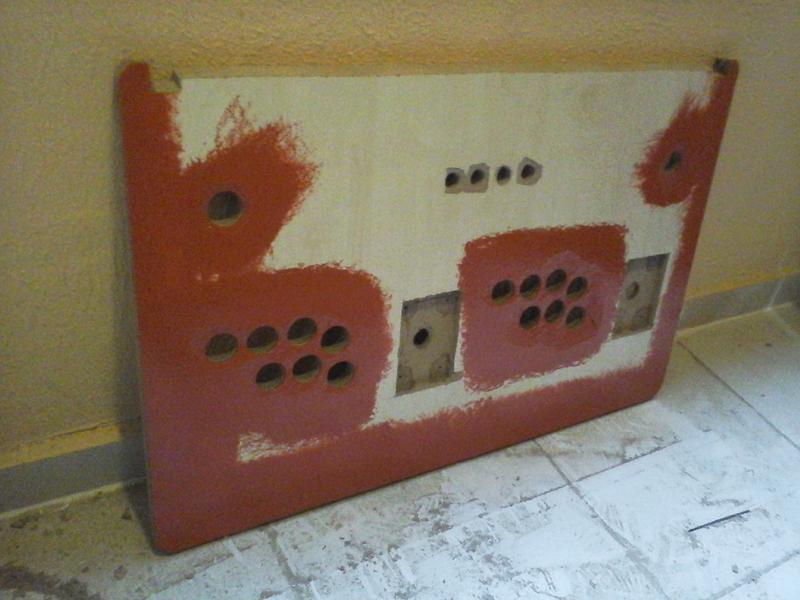

Özellikle kenar kısımlarıda bolca boya ile besliyorum ki, kuruduğunda oldukça sert, darbeye dayanıklı dağılmayan bir yapıya dönüşüyor.


Ham mdf ortaya çıkan yerleri bolca japon yapıştıcısı ve boya ile besliyorum




Tabla hazır, üst kısmada fazladan küçük pano butonu koyacağım,
Fazla buton bulunsun lazım olur, bir göreve atarım.




* 01.jpg (49.58 KB, 600x800 - Görüntüleme: 15 kez.)

* 02.jpg (45.45 KB, 600x800 - Görüntüleme: 16 kez.)

* 03.jpg (60.33 KB, 800x600 - Görüntüleme: 16 kez.)

* 04.jpg (50.54 KB, 800x600 - Görüntüleme: 16 kez.)

* 07.jpg (40.76 KB, 800x600 - Görüntüleme: 15 kez.)
« Son Düzenleme: Nisan 15, 2019, 09:53:31 ÖÖ Gönderen: HkRecai » Logged
evreno
Deneyimli
*****
Mesaj Sayısı: 1.040



Üyelik Bilgileri
« Yanıtla #10 : Nisan 06, 2019, 22:01:18 ÖS »

Eline sağlık iyi gidiyor
Çukurları ahşap macunu ile doldurabilirsin
Yalnız joystickler fazla derinleştirmedin değil mi
malzeme çok inceldiyse kola biraz fazla yüklenirsen mdf kırılabilir ona dikkat et

genelde kontrol paneli masif ahşap ile yapmalarının sebebi dayanıklı olması için
Logged
HkRecai
Üye
****
Mesaj Sayısı: 358



Üyelik Bilgileri
« Yanıtla #11 : Nisan 06, 2019, 22:34:27 ÖS »

Teşekkürler,
Yaklaşık yarısını aldım, 1 cm falan kaldı, ham mdf ortaya çıkan yerlere 502 japon yapıştırıcı damlatıyorum,
böyle cos cos diye duman çıkıp emiyor içine nüfuz ediyor, donunca kemik gibi oluyor.
İşin başlangıcından bu yana yaklaşık 10 kutu 502 Japon, 3 kutu şırınga epoksi, 3 set aktivatörlü mdf yapıştırıcı harcadım.
Evladiyelik yapıyorum
Logged
Enson
Üye
***
Mesaj Sayısı: 200



Üyelik Bilgileri
« Yanıtla #12 : Nisan 08, 2019, 16:33:50 ÖS »

ben, yapıştırmadan önce biraz karbonat döküp, üzerine 502 döküyorum böyle bir şey yaparken, daha sağlam oluyor gibi geliyor.
Logged
HkRecai
Üye
****
Mesaj Sayısı: 358



Üyelik Bilgileri
« Yanıtla #13 : Nisan 08, 2019, 17:39:48 ÖS »

Karbonat kullanım yerine göre işe yarayabilir, kabin yaparken hiç kullanmadım, sonuçta oldukça hacimli bir madde, nereye karbonat döksen kendini gösterir, iki MDF'nin arasına döksen MDF'ler birleşmez.

Mdf aktivatörü denen sprey sıvının özü karbonatmış diyorlar.

Japon yapıştırıcısı eğer tazeyse çok akışkan bir madde, Japon yapıştırıcısını mdf yapıştırmakta değil, Mdf sertleştirmede kullanıyorum, Küçük bir plaka MDF'ye hızlı davranarak 1 kutu japon emdirebilirsiniz. Meret içi kupkuru emdikçe emiyor japonu

Örneğin MDF'ye vida atmak için vidadan bir tık ince matkap ucuyla delik açarım, o deliğe bolca japonu basarım, donunca delik tıkalıysa tekrar aynı matkap uçuyla delerim. Bu deliğe vida atarsanız bu artık dünyanın en sağlam Mdf birleşimi olmuş olur. Vida kırılır ama vidanın deliği patlamaz yada yarılmaz.

Logged
attilan
Uzman
*****
Mesaj Sayısı: 75



Üyelik Bilgileri
« Yanıtla #14 : Nisan 08, 2019, 18:45:35 ÖS »

Imalata gecmeden once kartondan bire bir modellemen guzel olmus bir cesit onizleme, tebrikler eline saglik.
