[i_r_on]

Depoya inip hurda tape'lerden ikisini kaptım. Hani hurda dediysem görüntü itibariyle, çalışıp çalışmadıklarını hatırlamıyordum, çalışıyorlarmış.

Ivır zıvır kolleksiyonuna bakıp bir tarafı stereo erkek 3.5mm, diğer tarafında iki adet dişi 3.5mm jack bulunan kabloya gözümü kestirdim. (Lehim atılabilecek uygun konnektör yoktu)

İki adet dişi jack'tan birisini kablosuyla kestim. 100nf kapasitör aradım ama bulamadım 220nf seramik kapasitör kullandım. Teybin bir yanından ısı + testere ile bir delik açıp konektörü buradan geçirdim.

Neyse efendim, pc'ye iki tarafı erkek 3.5mm jack ile bağlantı yapıp indirdiğim bir kaç prg dosyasıyla denemeye koyuldum. Wav-prg ile denemelerimde başarıya ulaşamadım. C64 ya hiç tepki vermedi ya da saçma sapan bir şeyler yükledi ve saçmaladı. Kullandığım jack'ın kablosunda sorun olabileceği aklımdayken son bir kez de tap dosya deneyeyim dedim. Malesef o da çalışmadı.

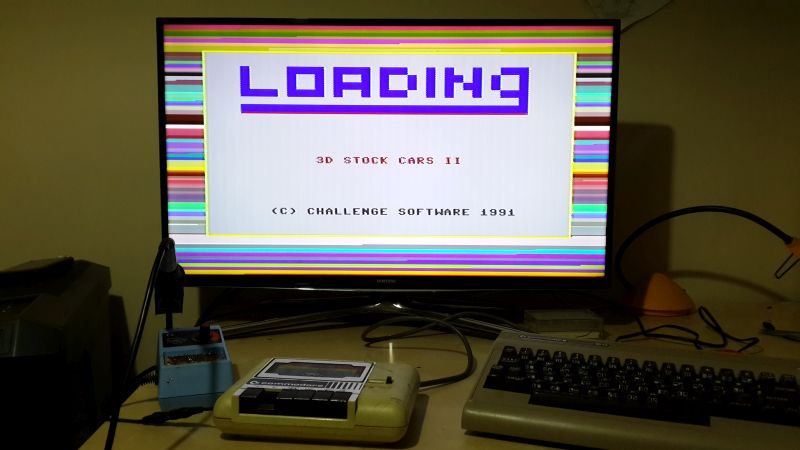

Lan acaba dedim bu sinyalin invert edilmesi mi gerekiyor.. Audiotap programında Inverted waveform seçeneğini seçip bir deneme daha yaptım. Bu sefer çalıştı



Rastgele indirdiğim bir oyun bu arada, benim için özel bir tarafı yok.

Bakalım mp3 player ile deneyeceğim yarın, öyle daha kullanışlı olacak muhtemelen. Denemedim ama tahminen wav-prg'deki sorun da sinyalin invert edilmemiş olması.

Hayır o değil de hortlatmayın kardeşim şu başlıkları, gece gece tape hack uğraştırıyorsunuz adamı Tape'leri denerken bir de kafa ayarı ile uğraştım onca geçen seneden sonra.

[joker_]

Hayır o değil de hortlatmayın kardeşim şu başlıkları, gece gece tape hack uğraştırıyorsunuz adamı Tape'leri denerken bir de kafa ayarı ile uğraştım onca geçen seneden sonra.

Bak ne güzel işte, artık kafa ayarı derdine son

Sinyalin invert edilmesi gerektiğini bilmiyordum, sayende öğrenmiş olduk.

[ronniefrown]

Ben de kaset adaptörüyle prg olarak kaydettiğim wav dosyasını açamamıştım. Bir daha deneyelim:) Bu arada orijinal oyunlarımı da oynamak için kafa ayarı yapmayı öğrenmem gerekiyor. Elimde Azimuth denen şu https://www.clive.nl/english-uk/azimuth-head-alignment-tape-for-commodore-c2n-cassette-deck kaset var, bir de kafa ayarı yapmaya yaradığı söylenen üzerinde bir dizi led olan bir kartuş var ama şu işi detaylı gösteren bir video bulamadım. 34 yaşında Commodore'a giriş yaparsan böyle olur:)

[g 600]

paket oyunların başında kafa ayar programı bulunuyor, ufak tornavida yardımıyla vidayı çeyrek tur, yarım tur sağa sola çevirerek dağınık noktaları, düz çizgi şeklinde toplamak gerekiyor

[ronniefrown]

Teşekkürler, bi bakalım.

[Extremist]

2 gun önce aldığım c64 ile Noris-DR1535 marka model bir datasette geldi. Gelen kaseti de denedim ama hiçbir sonuç alamadım. Zaten bir video kablosu yapmam gerekmişti ve kolları sıvayalı çok olmuştu derken dedim ki bir lineout neden olmasın bu datasette için. Araştırırken sonucu bizim forumda bulmak gururlandırdı. Verdiğiniz bilgilerden dolayı teşekkür ederim. Doğrudüzgün bir elektronik bilgim yok ama sonuç mükemmel.

Yaptığım basit oldu. Devre üzerinde 2 tane entegre var zaten. Bunların üzerinde yazanlarını internete yazıp ikisinin ne olduğunu araştırdım. Sonra HA17324 yazanın opreational quad amplifier olduğunu öğrendim. Sonra şemalarını araştırdım. şemadan hangi bacakların input olduğunu öğrendim. "vee" diye gösterilen bacağın da genelde topraklama için kullanıldığı bilgisine ulaşınca denemeye başladım. 4 input dan sonuncusunda sonuç aldım. her halukarda 100 microfaradlık kapasitörü kullanmak lazım onun dışında çalışmadı. Bu olmayınca sonuç alamayıp çalışmadı yahu diyebilirsiniz.
Bu arada audiotap programı ile tap imajlarını bilgisayardan direk çalıp c64 e yüklüyorum.

Tekrar teşekkürler

[i_r_on]

Bir soru : Kartuşla freeze etmeden orjinali prg olan dosyaları diske yazmak için bir program var mıdır? Program yükleme yapmak yerine doğrudan disk drive'a yazabilir mesela.

ps: Bu arada bugünkü çalışmam teybi ortadan kaldıracak adaptörü yapmak olacak.
Şeması şurada :


Elimdeki bir copy board'un üzerine lehimli edge connector'ü kullanacağım.

Elimde CD-4049 yokmuş bu arada, bunun yerine şunlardan birini kullansam olur mu ki acep? 74LS04 / SN7404N / SN74HC04N not: eleman sayfasında opamp ve inverter'ı başka bir şey kullanabilirsiniz demiş, gerek kalmadı.

[i_r_on]

Metallic'in benzer bir projesinin şurada olduğunu görmemişim : http://www.commodore.gen.tr/forum/index.php?topic=4746.0

Devreler benziyor aslında, kullanılan malzeme biraz farklı. Ben de gerçi CD-4049 olmadığı için 74HC04 kullanmak zorunda kaldım ama sonuç hüsran oldu. Read bacağına giden sinyal yanıp sönmek yerine sürekli yandı.

Bakalım orjinal parçalarla Metallic'in devreyi yapmayı deneyeyim ben en iyisi.

[Simon (Özay Turay)]

Commodore 64 çalışırken MOTOR, READ, SENSE voltajlarını ölçüp gönderebilir misin. Benim C64'ün teyp girişinin bozuk olmasından şüpheleniyorum.

Tapuino'yu yaptım menü, tuşlar, SD kart okuması dahil herşeyiyle çalışıyor ama yükleme yapmıyor. Verdiğin bilgilere göre test edeceğim benim emektarı.

[g 600]

  Özay, teyp yüklemesi yapılırken, LOAD komutu verdiğimizde c64 PRESS PLAY ON TAPE yazıyor ve PLAY tuşuna basmamızı bekliyor, play tuşuna basıldığında SENSE pini GND'ye bağlanıyor (yani toprağa/şaseye),bu şekilde c64 grafik ekranını kapatarak, yükleme moduna geçiyor ve data yüklemesi ile ilgilenmeye başlıyor, sense pini cpu 6510' bağlı ve bu sayede c64 yükleme yapılacağını anlamış oluyor, normalde sense, pull up direnç üzerinden 5 volta bağlı
 metallic'in yaptığı devrede ve yukarıda yeralan şemada SENSE direk GND'ye bağlanmış, yani yükleme yapmaya hazır durumda
   İkinci bir ihtimal olarakta DATA(READ) sinyali c64'e girmeden evrilmesi(terslenmesi) gerekebilir, bunun içinde bir 74LS14 kullanılabilir

[i_r_on]

g 600 cevap vermiş akşam ben de tekrar ölçüp biçerim. Bu arada READ sinyalini devre ürettiği için ve benim devre de hatalı çalıştığı için bence senin işine yaramaz. Ha bu arada mantıken buradaki voltaj AC gibi davranıyor olmalı değil mi? 0 ile 5V arasında gidip gelmeli, sinyal varken efektif değeri muhtemelen 5'ten daha küçük olur herhalde?

[Simon (Özay Turay)]

Ben devreyi değil C64'ü test etmek istiyorum acaba bir sorun mu var diye.

Tapuino devresinde inverter'a gerek yok çünkü bu işlemi yazılım atmega328 işlemciye yaptırıyor. Motor sinyali de 4n25 optocoupler ile bağlı arduino'nun ilgili pinine. Sorun C64'den kaynaklı muhtemelen.

O halde:

* C64 ilk açıldığında
* LOAD yazıp enterlayınca PRESS PLAY ON TAPE geldiğinde

MOTOR, READ ve SENSE voltajlarını ölçebilirseniz sevinirim.

[i_r_on]

C64'ün oyun portlarında da sıkıntı varsa CIA çiplerinden biri gidik olabilir. Bendeki c64'lerden biri bu şekilde, teypler o c64'te çalışmıyor.

[Simon (Özay Turay)]

Ben de ondan şüpheleniyorum.

[g 600]

C64 kasa ekmek kutusu, anakart 250407

ekranda PRESS PLAY ON TAPE yazarken
MOTOR     0 volt
READ   4.70 volt
WRITE     0 volt
SENSE  4.70 volt

bir kablo ile gnd ile sense(6. pin) kısa devre yaptım,ekran tamamen mavi oldu
MOTOR  6.20 VOLT ölçüldü
RUN/STOP tuşuna bastım, break error yazdı,yazı ekranına döndü,
MOTOR     0 volt ölçüldü

birde GND(1. pin) İLE SENSE(6. pin) birleştirerek yüklemeyi dene bence
