[yavuzg]

Ne bileyim şu ilan kafamı karıştırdı.

http://www.ebay.com/itm/10PCS-W27C020-70-Encapsulation-DIP-32-2-Megabit-256K-x-8-OTP-EPROM-/380925656100

Aslında ben de genelde HKUTSource'dan alıyorum malları. Çok temiz profesyonel çalışıyorlar ve genelde rakiplerinden biraz daha pahalıya satıyorlar.

Geçende 27c020 ararken de o ilanı görüp OTP riskli yanlış yazarız çöp ederiz diye almamıştım. aliexpress'de ise sadece resim var ve ürün hakkında herhangi bir teknik açıklama olmuyor ilanlarda.

Sanırım @metallic olayı daha net açıklığa kavuşturacaktır.

Eğer tanesi 0.46 dolara gelen bir EEPROM ise süper. OTP bile olsa fiyat yine çok iyi. 1.2 USD nere 0.46 nere (Bu arada 0.46'ya aliexpress'de satıyorlar HKUTSource yine 1.25'e satıyor)

[Simon (Özay Turay)]

AliExpress'in kötü yönü de o işte. Fazla açıklama yok ve dikkatli olmazsan yanlış sipariş verebiliyorsun. Parasını geçtim bir sürü vakit kaybı.

Ben geçen ucuza 42pin ZIF soket buldum diye sevinmiştim meğer pin aralığı 2.54 yerine 1.778'miş. Bir de ucuz buldum diye 4 tane almışım. Nerede kullanılır onu bile bilmiyorum. Lazım olan varsa göndereyim.

[yavuzg]

AliExpress'in kötü yönü de o işte. Fazla açıklama yok ve dikkatli olmazsan yanlış sipariş verebiliyorsun. Parasını geçtim bir sürü vakit kaybı.

Ben geçen ucuza 42pin ZIF soket buldum diye sevinmiştim meğer pin aralığı 2.54 yerine 1.778'miş. Bir de ucuz buldum diye 4 tane almışım. Nerede kullanılır onu bile bilmiyorum. Lazım olan varsa göndereyim.

Willem'in 16-bit adaptörüne takacaktın dimi? Ben de arıyorum ondan da bulamıyorum.

[Metallic]

Çok güzel gözüküyor. Bitmiş ürün haline gelmesini sabırsızlıkla bekliyorum. Kartuş kutusuna koyma, etiketleme ve paketleme aşamaları nasıl olacak bakalım.

Sağolasın Özay. Kutuya koymak için şu an uğraşıyorum, bitirince birkaç fotoğrafla bilgi vereyim. Üzerine bir tane FC3+ etiketi yapıştırınca operasyon bitecek, ayrıca bir paket/mukavva kutu yok yani.

@Metallic, OTP ROM'ları aliexpress'den mi aldın? UV EPROM'a kıyasla programlanması ve zayi olması konusunda bir sıkıntı yarattılar mı?

yavuzg, evet AliExpress'teki şu satıcıdan aldım:
http://www.aliexpress.com/item/20pcs-lot-W27C020-W27C020-70-DIP/32386770793.html
W27C020'ler OTP değil yalnız, eeprom. Programlarken hızı biraz yavaş, AM27C020 uv eprom'un hızı kadar. Zaiyatım yok, ama şöyle bir sıkıntı var: W27C020-12 olandan bir tane geldi (120ns), fc3+'da kullanırken c64 ve c128'de sorunsuz çalışıyor. Ama geriye kalan 19 tanesi W27C020-70 olarak geldi (70ns), c128'de sorun çıkartıyor. Çok mu hızlı geldi, mantıken hızlı olması daha iyi ama c128'in pek hoşuna gitmedi.

Bir de şuradan AM27C020 uv eprom aldım:
http://www.aliexpress.com/item/10PCS-AM27C020/32397571156.html
Ben aldığımda 10 tanesi $4.75'di, fiyatı biraz arttırmışlar. 2 tanesini denedim, programlarken bir sorun çıkmadı. Henüz uv ile silerek tekrar programlamayı denemedim.

Yalnız bir de şunlardan aldım, baya zarar ettim:
http://www.aliexpress.com/item/10pcs-lot-AT29C020-12PC-AT29C020-15PC-AT29C020-90PC-29C020/32394235940.html
http://www.aliexpress.com/item/10PCS-W29C020/32406784101.html
Hepsi refurbished bunların.
AT29C020'lerin çoğu programlarken hata verdi, hata vermeyenler fc3+'ya takınca c64 ve c128'de çalışmadı.
W29C020'lerin de yarısı programlarken hata verdi, neyse ki hata vermeyenler fc3+'ya takınca c64 ve c128'de çalıştı.
Programlarken 29 serisi daha hızlı, ama sorunlu ürünlere denk geldim. Simon'un dediği HKUTSource'a da bakmıştım, fiyatlar yüksek geldi diye gittim ucuz olanı aldım ama sonuçta zarar etmiş oldum =)

[Simon (Özay Turay)]

Willem'in 16-bit adaptörüne takacaktın dimi? Ben de arıyorum ondan da bulamıyorum.

Yok Willem ile yıldızımız barışmadı bir türlü ben de hediye ettim bir arkadaşa. 27C400/800/160'ları 27C4096 olarak 1/2/4 parça halinde yazacak adaptör tasarladım ya TL866 ile yazabilmek için onda kullanacaktım.

http://www.commodore.gen.tr/forum/index.php?topic=11095.0

Bu arada 48 pin ZIF bulunabiliyor ve 42 pine göre daha ucuz. Olmadı tasarımı biraz değiştirivericem.

http://www.aliexpress.com/item/2pcs-48pin-48-Pin-2-54mm-IC-Test-Universal-ZIF-Socket-Gold-pins-3M/32440287436.html

[Simon (Özay Turay)]

1.2 USD nere 0.46 nere

AliExpress'teki şu satıcıdan aldım:
http://www.aliexpress.com/item/20pcs-lot-W27C020-W27C020-70-DIP/32386770793.html
W27C020'ler OTP değil yalnız, eeprom.

US $ 6.60 / lot
20 pieces / lot , US $ 0.33 / piece

Kör istedi 0.46, Allah verdi 0.33

Hemen sipariş veriyorum, kullanacak proje buluruz nasılsa.

[yavuzg]

yavuzg, evet AliExpress'teki şu satıcıdan aldım:
http://www.aliexpress.com/item/20pcs-lot-W27C020-W27C020-70-DIP/32386770793.html

Senin fiyat çok daha iyiymiş. Ama sanırım kaliteye de yansımış olabilir. Belki fabrika testlerinden geçememiş mallardır bunlar. Yaşadığın sorun bundan kaynaklanıyor da olabilir.

Bir de şuradan AM27C020 uv eprom aldım:
http://www.aliexpress.com/item/10PCS-AM27C020/32397571156.html
Ben aldığımda 10 tanesi $4.75'di, fiyatı biraz arttırmışlar. 2 tanesini denedim, programlarken bir sorun çıkmadı. Henüz uv ile silerek tekrar programlamayı denemedim.

Ben EPROM'ları artık ebay'den alıyorum. Ben de zamanında çok çöp aldım. Ebay'deki çinliler müşteri şarlarsa paralarını alamayacaklarını biliyorlar. aliexpress'de hiçbir yaptırım yok... Yani güya var ama gerçekte yok...

Yalnız bir de şunlardan aldım, baya zarar ettim:
http://www.aliexpress.com/item/10pcs-lot-AT29C020-12PC-AT29C020-15PC-AT29C020-90PC-29C020/32394235940.html
http://www.aliexpress.com/item/10PCS-W29C020/32406784101.html
Hepsi refurbished bunların.
AT29C020'lerin çoğu programlarken hata verdi, hata vermeyenler fc3+'ya takınca c64 ve c128'de çalışmadı.
W29C020'lerin de yarısı programlarken hata verdi, neyse ki hata vermeyenler fc3+'ya takınca c64 ve c128'de çalıştı.
Programlarken 29 serisi daha hızlı, ama sorunlu ürünlere denk geldim. Simon'un dediği HKUTSource'a da bakmıştım, fiyatlar yüksek geldi diye gittim ucuz olanı aldım ama sonuçta zarar etmiş oldum =)

29 serisi flash abi. aliexpress'den flash almak çok riskli. benim de ucuz diyip aldığım bir çok flash zaten yazma ömrünü doldurmuş mallar çıktı...

Dediğim gibi, hkutsource barkod'lu antistatik poşetlerde etiketli/kutulu falan gönderiyor malları. Çok profesyonel. Biraz pahalı gibi ama aldığın mal kaliteli.

[Simon (Özay Turay)]

0.33'ü gördük atladık ama free shipping yazdığı halde sepette shipping masrafı çıkarıyor. Neden ki acep?

Edit: Ucuz görüp 2 lot alınca shipping eklemiş. 2 lot da alsak ayrı ayrı sipariş geçicez demek ki. Bir başka AliExpress saçmalığı.

[Metallic]

0.33'ü gördük atladık ama free shipping yazdığı halde sepette shipping masrafı çıkarıyor. Neden ki acep?

Alma beni diyor Simon =) Sen yine sağlam ürün geleceğini bildiğin yerden al, riske girme. c128'e takar biri, çalışmıyor diye çıkar sonra.

[Metallic]

Senin fiyat çok daha iyiymiş. Ama sanırım kaliteye de yansımış olabilir. Belki fabrika testlerinden geçememiş mallardır bunlar. Yaşadığın sorun bundan kaynaklanıyor da olabilir.

Olabilir. Çok ucuzuna gitmemek lazım bunlarda, akıllandım artık =)

Ben EPROM'ları artık ebay'den alıyorum. Ben de zamanında çok çöp aldım. Ebay'deki çinliler müşteri şarlarsa paralarını alamayacaklarını biliyorlar. aliexpress'de hiçbir yaptırım yok... Yani güya var ama gerçekte yok...

AT29C020 ve W29C020'ler için AliExpress'teki satıcıya önce mesaja yazıp şu kadarı bozuk çıktı, paramı iade edin diyeceğim bakalım ne cevap gelecek =)

29 serisi flash abi. aliexpress'den flash almak çok riskli. benim de ucuz diyip aldığım bir çok flash zaten yazma ömrünü doldurmuş mallar çıktı...

Dediğim gibi, hkutsource barkod'lu antistatik poşetlerde etiketli/kutulu falan gönderiyor malları. Çok profesyonel. Biraz pahalı gibi ama aldığın mal kaliteli.

Bundan sonra ben de hkutsource'dan alayım bari. Gerçi önceden baktığım zaman ürün tanıtımlarını pek beğenmemiştim. Çoğu üründe fotoğraf bile yoktu, bir tek ürünün adı vardı (entegre, eprom vs).

[i_r_on]

Kartuşlar hoş olmuş, eline sağlık Metallic.

[Metallic]

Sağolasın i_r_on. Kırmızı renk solder mask güzel görünüyor gerçekten, şeffaf kırmızı kutu içine koyunca da uyumlu olacak. Biraz da Özay'ın kırmızı TapuinoMini'sinde görünce kıskanmışlığım vardı =)

[Metallic]

Simon, fc3+'nin icomp kutulaması şu şekilde:

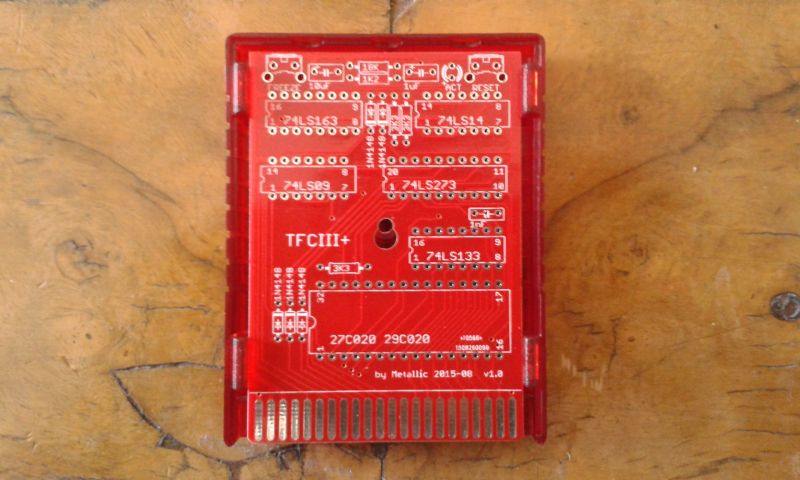

Pcb'yi kutunun alt kısmına, üstteki icomp deliğine göre hizalayarak takıyorum.

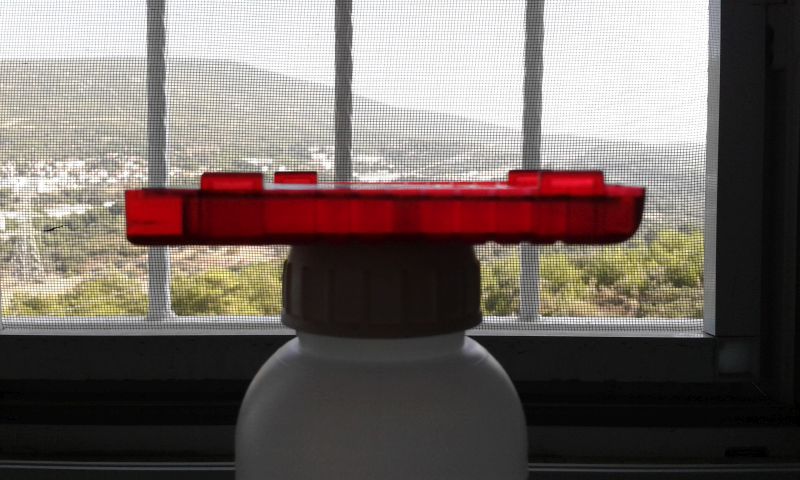

Taktıktan sonra yan taraftan bakınca maalesef pcb'nin paralel durmadığını görüyorum (sağ taraf aşağıda kalıyor).

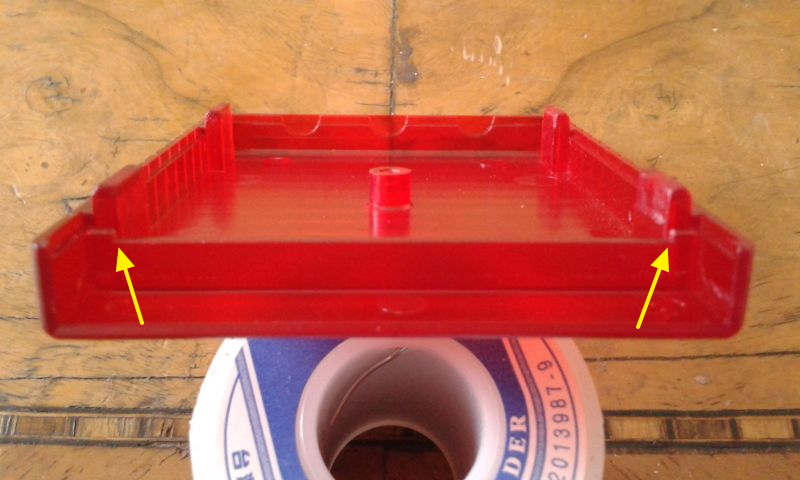

Bunun nedeni pcb'nin dayandığı alt kenarın yanlarındaki tırnaklar. Pcb'nin genişliği 57.98mm, kutunun alt kısmına takarken sıkı bir geçme oluyor ve bu tırnaklar pcb'yi biraz yukarıda tutuyor.

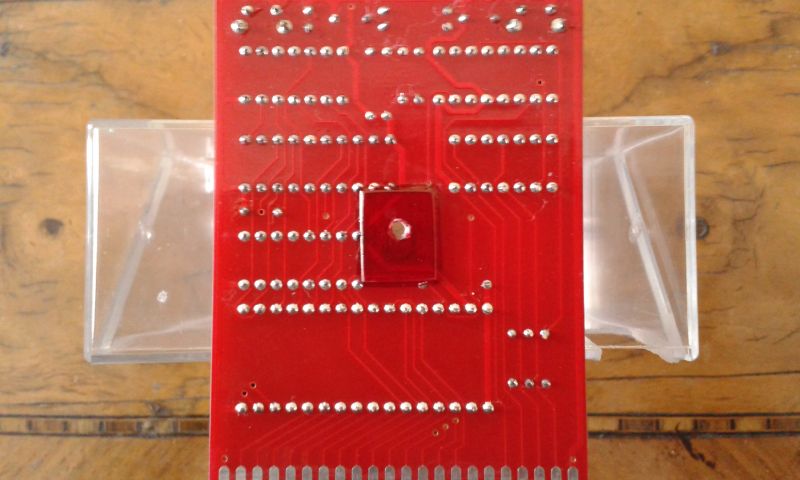

Tırnakları alırsan pcb alt kenara dayanır hale gelir, ama bence yandan bakınca yine tam paralel olarak durmaz. Bir de bendeki yerli ve yabancı kartuşlara bakarak kıyasladığım zaman, pcb zaten biraz aşağıda duruyor, tırnakları alırsam daha da aşağıya inecek. Bu nedenle tırnakları almadan paralelliği sağlamak için pcb'nin alt tarafına, icomp deliğini ortalayacak şekilde ince plastik bir parça yapıştırdım. Bu parçanın kalınlığı önemli. Şeffaf olmasına da dikkat ederek çeşitli malzemeleri denedikten sonra en son kaset kapaklarından birinde aradığımı buldum. Parçayı kesip japon yapıştırıcısı ile yapıştırdıktan sonra parçayı kırmızı renk sabit kalem ile boyadım.

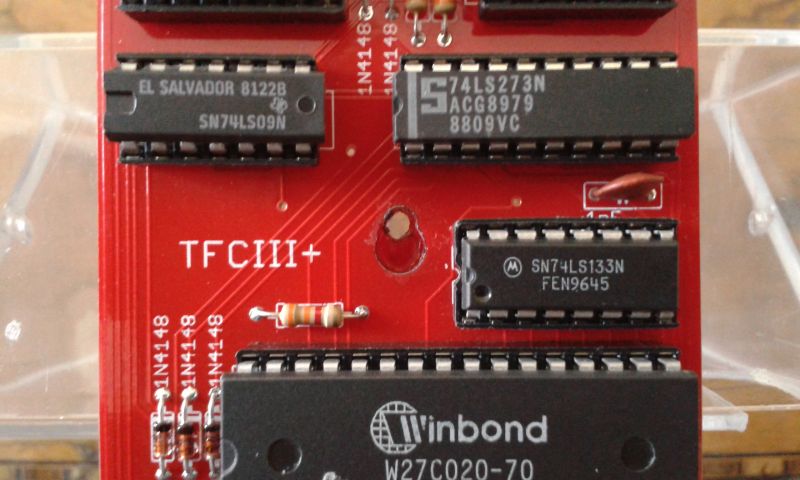

Pcb'nin üst tarafından bakarak, küçük bir hobi matkabıyla icomp deliğine uygun olarak yapıştırdığım parçayı deldim (not: burada işçilik biraz kötü. İlk denemelerim, bir sürü yap boz yapıyorum ondan. Neyse ki bu kartuş bende kalacak olan =). Simon, bir dahaki sefere pcb'lere sadece icomp deliğini koyalım, C= deliğine gerek yok. Evvelsi gün ebay'e baktığımda commodore_seller satıcısı hala boş C= stili kutu satmıyordu, kutuları sadece kendi sattığı Easyflash'lerde kullanıyor anlaşılan. Başka bir yerden de C= stili kutu temin edemediğimiz için sadece icomp deliğinin olması yeterli.

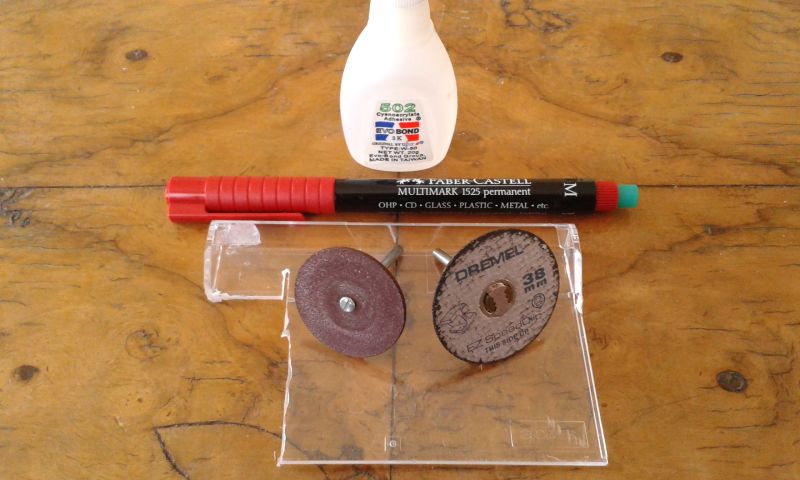

Yapıştırdığım plastik parça için kullandığım kaset kutusu, parça kesmek ve kenarları düzleştirmek için kullandığım dremel aparatları, parçayı boyamak için kullandığım sabit kalem ve japon yapıştırıcısı.

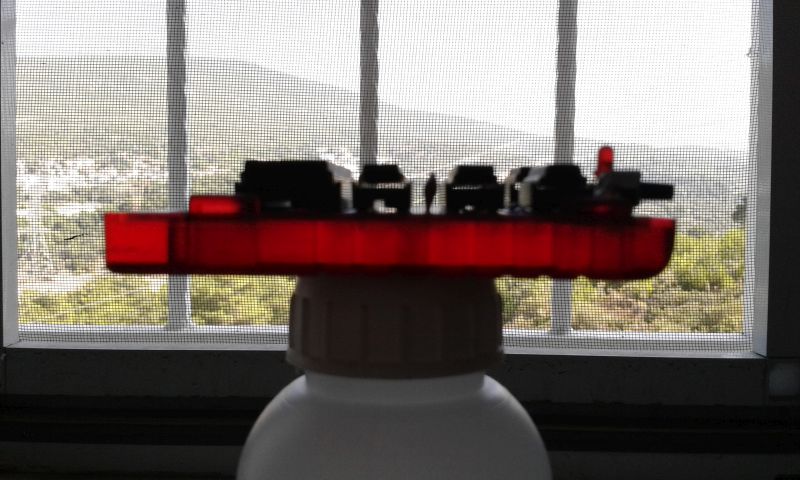

Pcb'yi kutunun alt kısmına takında artık paralel durduğu görülebiliyor. İyi ki şeffaf kırmızı kutu almışım =)

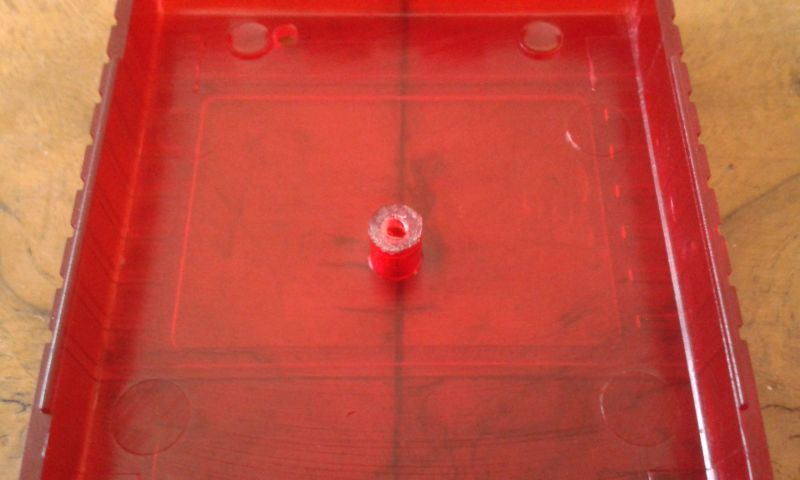

Şimdi sıra kutunun üst kapağına geldi. Pcb'nin altına plastik parça yapıştırdığım için üst kapaktaki civatanın vidalandığı yuvayı biraz zımparalamak gerekiyor. Yoksa üst kapağı kapatınca biraz ayrık duruyor. 1.5mm kadar zımparalamak yeterli. Tam ölçüde olduğunu anlamak için üst kapağı yerine taktıktan sonra (pcb içeride tabi) yerine tam oturmalı. Ayrıca üst kapağa civata yuvasının üstünden bastırıldığı an, civata yuvasının pcb'ye temas ettiği hissedilmeli (arada 0.5mm mesafe kadar olamalı, daha fazla olursa civatayı takıp sıkma yapınca üst kapak aşağıya doğru bombe yapar).

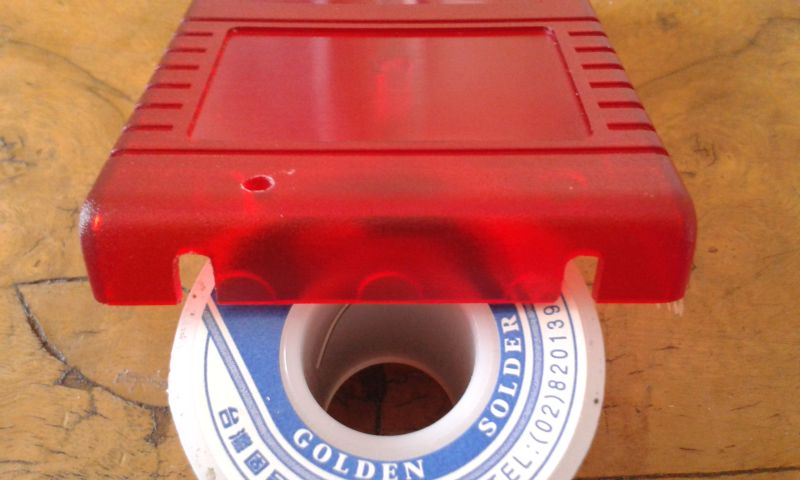

Üst kapağa devam ediyoruz. Tactile butonlar için birer kanal ve led için de bir delik açıyorum. Kanalları açmak için dremelin kalın olan disk aparatını kullandım.


Led'i üst kapaktaki deliğe takabilmek için bacaklarına yana doğru kavis verdim.

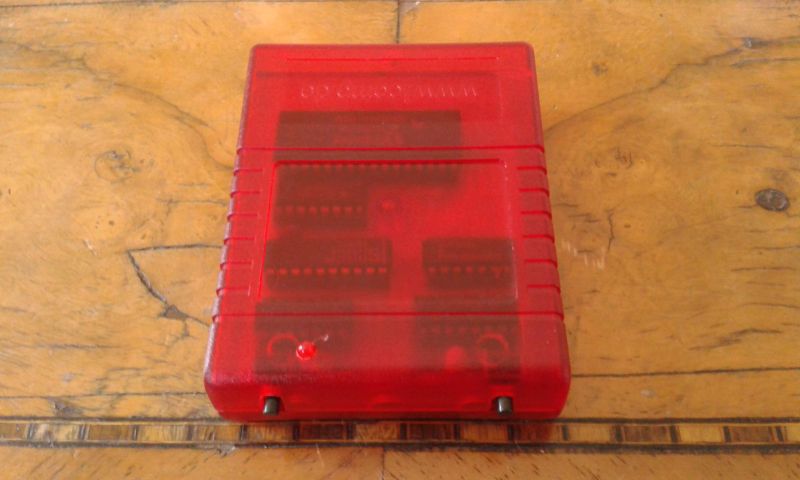

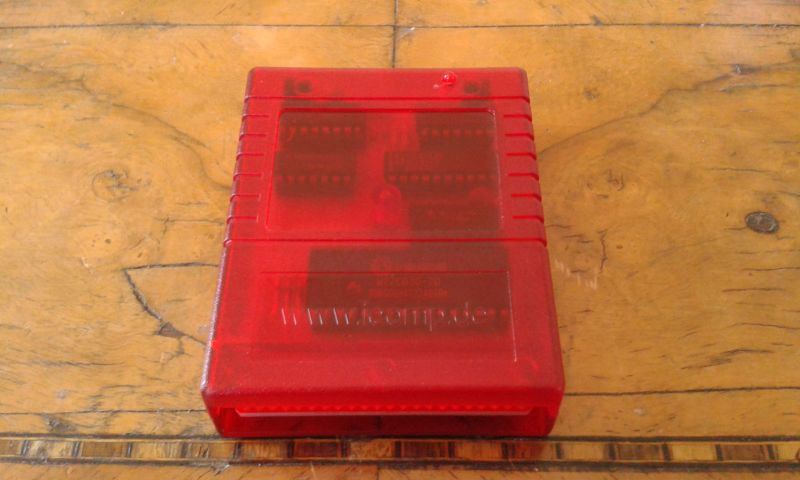

Kutulama bittikten sonraki görüntüler.





Şimdi en son şunu düşünmek lazım: Bu icomp stili kutuları kullanan diğer insanlar, hiç uğraşmadan pcb'yi kutuya takıp nasıl kullanıyorlar acaba? Tahminen pcb'nin kutu içinde paralel durup durmadığına hiç bakmıyorlar =)

[Metallic]

Not: Üst kapak için işlem sırasını belirtirken bir hata yapmışım. Önce üst kapağa butonlar için kanalları, led için deliği açıyorum. Ardından üst kapaktaki civata yuvasını zımparalıyorum. Tersi olursa butonlardan dolayı kapak yerine oturmaz zaten.

[Simon (Özay Turay)]

Bir tek şey hariç çok güzel olmuş. O butonlar oraya yakışmamış. Bence klasik renkli butonlardan kullansan ve kablo ile bağlasan daha güzel gözükecekler.

Tabi bu benim görüşüm.

Edit: Şu şekilde yani:
